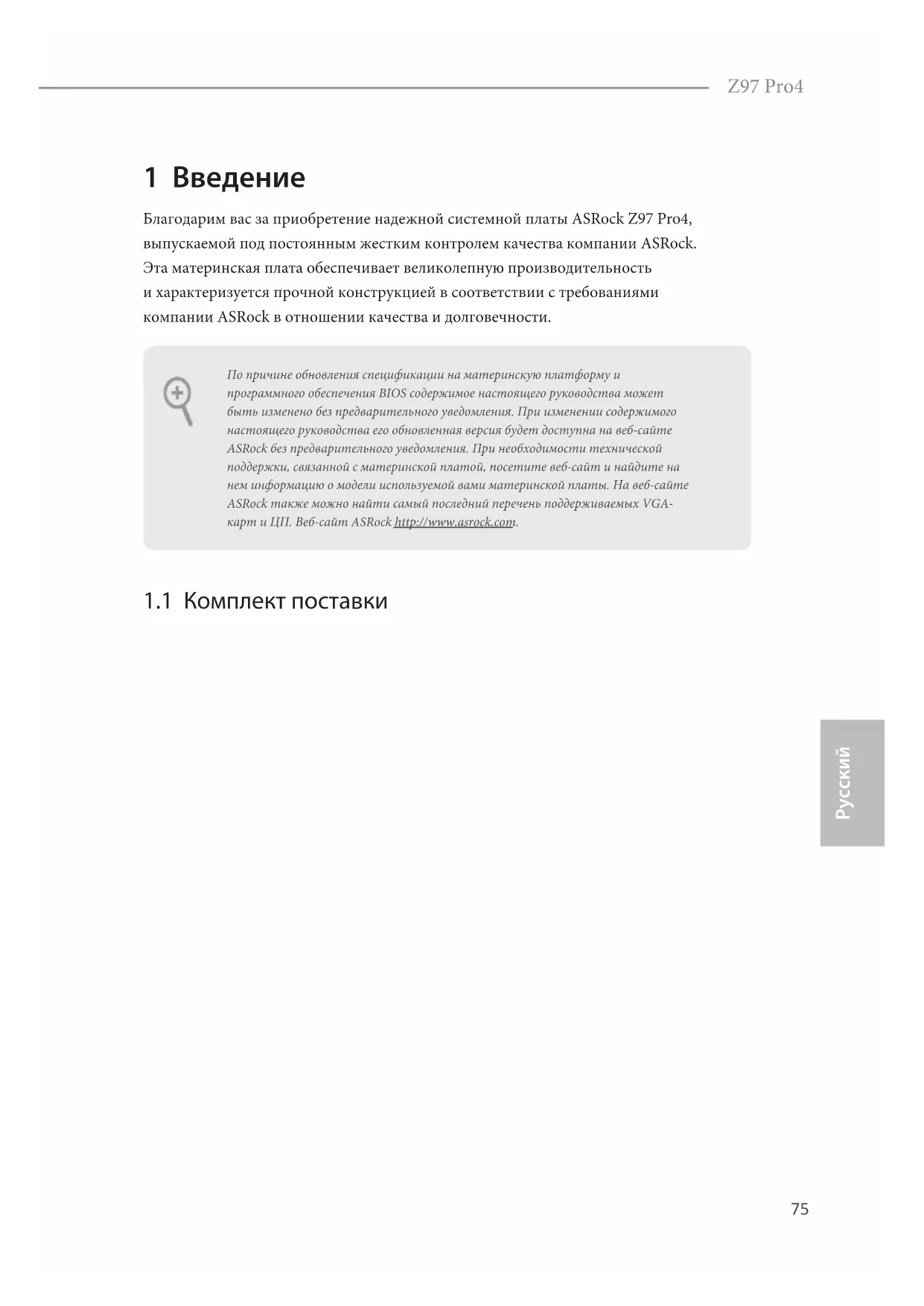

Z97 Pro4 1 Введение Благодарим вас за приобретение надежной системной платы ASRock Z97 Pro4, выпускаемой под постоянным жестким контролем качества компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

• Системная плата ASRock Z97 Pro4 (форм-фактор ATX)

• Краткое руководство по установке ASRock Z97 Pro4

• Компакт-диск с ПО для ASRock Z97 Pro4

• 2 х кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

• 1 х экран панели с портами ввода-вывода

• 1 x Винт для M.2_SSD (NGFF) Socket 3 По причине обновления спецификации на материнскую платформу и программного обеспечения BIOS содержимое настоящего руководства может быть изменено без предварительного уведомления. При изменении содержимого настоящего руководства его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.76

• Печатная плата высокой плотности на основе стеклоткани

• Катушка индуктивности с сердечником из высококачественного сплава Alloy Choke (снижение потери в сердечнике на 70% по сравнению с сердечником из железного порошка)

• Конденсаторы 12K Platinum (с использованием высококачественных конденсаторов из проводящих полимеров производства Японии)

• Печатная плата Sapphire Black Технология полной защиты от импульсных пиков напряжения ASRock Full Spike Protection ASRock Cloud Веб-магазин ASRock APP Shop

• Поддержка процессоров 4

поколения Intel® Core

• Поддержка технологии Intel® Turbo Boost 2.0

• Поддержка процессоров Intel® серии K с разблокированным множителем

• Поддержка полного разгона процессора ASRock BCLK

• Двухканальная память DDR3

• Максимальный объем системной памяти: 32 Гб (см. «ПРЕДОСТЕРЕЖЕНИЕ»)

• Поддержка Intel® Extreme Memory Prole (XMP)1.3/1.2

• Если слот PCIE2 или PCIE4 занят, слот PCIE3 работает в режиме x2.

• Поддержка AMD Quad CrossFireX

• Поддержка выходных сигналов Intel® HD Graphics Built-in Visuals и VGA возможна только при использовании процессоров со встроенными графическими процессорами.

• Поддержка встроенных технологий визуализации Intel® HD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1, Intel® InTr u

• Максимальный объем совместно используемой памяти: 1792 Мб

• Три графических выхода: D-Sub, DVI-D и HDMI

• Поддержка работы с тремя мониторами

• Поддержка технологии HDMI с максимальным разрешением до 1920x1200 при частоте обновления 60 Гц

• Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц

• Поддержка D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

• Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется HDMI-совместимый монитор)

• Поддержка функции защиты HDCP через порты DVI-I и HDMI

• Поддержка воспроизведения в режиме Full HD 1080p Blu-ray (BD) через порты DVI-D и HDMI

• 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892)

• Поддержка Premium Blu-ray Audio

• Защита от перенапряжения (ASRock Full Spike Protection)

• Конденсаторы для аудиосистем серии Nichicon Fine Gold

• Поддержка технологии Intel® Remote Wake Technol- ogy

• Поддержка Wake-On-LAN

• Молниезащита и защита электростатического напряжения (ASRock Full Spike Protection)

• Поддержка Energy Ecient Ethernet 802.3az

• Поддержка PXE Порты ввода-

• 1 x PS/2 для мыши/клавиатуры

• 1 x оптический выходной SPDIF78

• 4 x Порт USB 2.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 4 x Порт USB 3.0 с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 x RJ-45 для ЛВС с СИД (СИД ACT/LINK и МИД SPEED)

• Разъемы HD Audio: задние динамики / центральный динамик / сабвуфер / линейный вход / передние динамики / микрофон Запоминающие

• 6 x Разъемы SATA3 со скоростью обмена данными 6,0 ГБ/с, поддержка технологий RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13 и Intel Smart Response Technology), NCQ, AHCI и "горячего" подключения

• 1 x Разъем SATA Express (для использования с SATA3_4, SATA3_5 и M.2_SSD (NGFF) Socket 3)

• О поддержке будет объявлено

• 1 x M.2_SSD (NGFF) Socket 3, поддержка модуля M.2 SATA3 со скоростью обмена данными 6,0 ГБ/с и модуля M.2 PCI Express до версии Gen2 x2 (10 ГБ/с)

• 1 x колодка СОМ-порта

• 1 x Колодка для датчика вскрытия корпуса

• 1 x колодка светодиодного индикатора питания

• 2 x разъема для вентилятора ЦП (1 х 4-контактный, 1 х 3-контактный)

• 2 x разъема для вентилятора корпуса (1 х 4-контактный, 1 х 3-контактный)

• 1 x разъем для вентилятора блока питания (3-контактный)

• 1 х разъем питания АТХ (24-контактный)

• 1 x 8-контактный разъем питания 12 В

• 1 x Разъем питания PCIe

• 1 x аудиоразъем на передней панели

• 1 x AIC-разъем underbolt

• 2 x Колодки USB 2.0 (до 4 портов USB 2.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• 1 x Колодка USB 3.0 (до 2 портов USB 3.0) с защитой от электростатического напряжения (ASRock Full Spike Protection)

• AMI UEFI Legal BIOS 64 МБ с поддержкой многоязычного графического интерфейса

• Совместимость с функцией энергопотребления в стандарте ACPI 1.1

• Поддержка SMBIOS 2.3.1

• Регулировка напряжений ЦП, DRAM, PCH 1,05 В, PCH 1,5 В79

• Драйверы, утилиты, антивирусное ПО (демоверсия), браузер и панель инструментов Google Chrome, Start8 (демоверсия на 30 дней), Kloudian Orbweb.ME Professional (Win 8.1)

• Датчик температуры процессора/корпуса

• Тахометр вентиляторов ЦП/корпуса/блока питания

• Бесшумный вентилятор охлаждения процессора/ корпуса (с автоматической регулировкой скорости вращения в зависимости от температуры нагрева процессора)

• Управление скоростью вращения вентилятора охлаждения процессора/корпуса

• Технология определения вскрытия корпуса

• Контроль напряжения: +12 В, +5 В, +3,3 В, ЦП Vcore

• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

• Для получения дополнительной информации об изделии посетите наш веб-сайт: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking Technology и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может повлиять на стабильность системы или даже привести к повреждению ее компонентов и устройств. Вы выполняете разгон процессора на ваш собственный риск и за свой счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора. В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.80

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой перемычки. Перемычка сброса настроек CMOS (CLRCMOS1) (См. стр. 1, № 23) CLRCMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Подождите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRCMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1.4 Колодки и разъемы, расположенные на материнской

(9-контактная, PANEL1) (См. стр. 1, № 18)

расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением

приведенным ниже. Перед подключением кабелей определите положительный и отрицательный

GND PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам. Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы.82

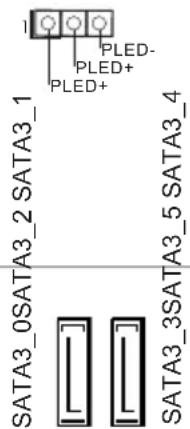

Колодка светодиодного индикатора питания (3-контактная, PLED1) (См. стр. 1, № 17)

светодиодный индикатор питания корпуса к этой колодке,

обеспечить индикацию состояния питания

Разъемы Serial ATA3 (SATA3_0: см. стр.1, № 9) (SATA3_1: См. стр. 1, № 11) (SATA3_2: См. стр. 1, № 13) (SATA3_3: см. стр.1, № 10) (SATA3_4: см. стр.1, № 12) (SATA3_5: см. стр.1, № 14)

разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. SATA3_4, SATA3_5 используются с разъемом SATA Express. Разъем SATA Express (SATAE_1: см. стр.1, № 15) К данному разъему подключаются накопители SATA или PCIe. Разъем SATA Express используется с SATA3_4, SATA3_5 и M.2_SSD (NGFF) Socket

Колодки USB 2.0. (9-контактная, USB_4_5) (См. стр. 1, № 21) (9-контактная, USB_6_7) (См. стр. 1, № 22) Кроме четырех портов USB 2.0 на панели ввода- вывода на материнской плате также есть две колодки. Каждая колодка USB 2.0 может поддерживать два порта.

Z97 Pro4 Колодка USB 3.0 (19-контактная, USB3_4_5) (См. стр. 1, № 8) Кроме четырех портов USB 3.0 на панели ввода- вывода на материнской плате также есть одна колодка. Каждая колодка USB 3.0 может поддерживать два порта. Аудиоколодка передней

(9-контактная, HD_AUDIO1) (См. стр. 1, № 27) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели. Колодка динамика

(4-контактная, SPEAK- ER1) (См. стр. 1, № 19) Предназначена для подключения динамика

Разъемы для вентиляторов корпуса и блока питания (4-контактный, CHA_FAN1) (См. стр. 1, № 16) (3-контактный, CHA_FAN2) (См. стр. 1, № 29) Предназначены для подключения кабелей разъемов вентиляторов и подключения черного провода к заземлению.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).

(3-контактный, PWR_FAN1) (См. стр. 1, № 2) Разъемы вентиляторов

(4-контактный, CPU_FAN1) (См. стр. 1, № 3) (3-контактный, CPU_FAN2) (См. стр. 1, № 4) Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. Разъем питания АТХ (24-контактный, ATXPWR1) (См. стр. 1, № 7) Эта материнская плата снабжена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания АТХ 12 В (8-контактный, ATX12V1) (См. стр. 1, № 1) Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5. Разъем питания PCIe (4-контактный PCIE_ PWR1) (См. стр. 1, № 28) При установке более трех графических карт подключите к данному разъему 4-контактный кабель Molex. underbolt AIC

(5-контактный TB1) (См. стр. 1, № 20) При установке расширительной платы (AIC-карты) underbolt

подключите к данному разъему 5-контактный сигнальный кабель (кабель интерфейса GPIO).

последовательного порта (9-контактная, COM1) (См. стр. 1, № 25) Колодка COM1 поддерживает подключение модуля последовательного

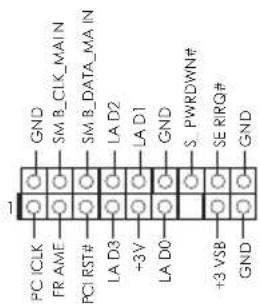

Колодка для датчика вскрытия корпуса (2-контактная, CI1) (См. стр. 1, № 24) Эта материнскаяплата поддерживает технологию определения вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения вскрытия. Колодка ТРМ (17-контактная, TPMS1) (См. стр. 1, № 26) Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы.
