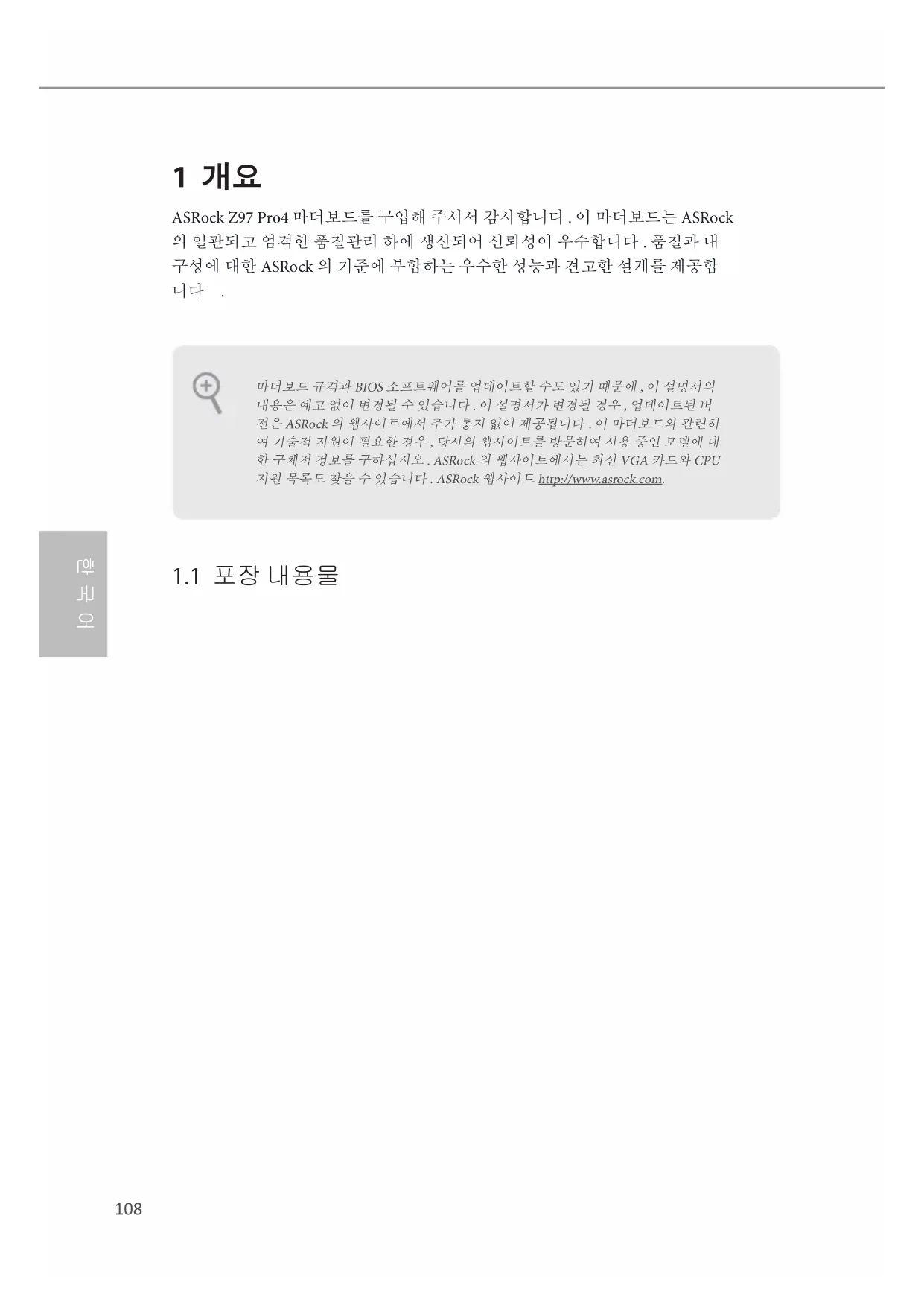

1 개요 ASRock Z97 Pro4 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질과 내 구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합

• ASRock Z97 Pro4 마더보드 (ATX 폼 팩터 )

• ASRock Z97 Pro4 간편 설치 안내서

• ASRock Z97 Pro4 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

• M.2_SSD (NGFF) 소켓 3 용 나사 1 개 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 설명서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버 전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하 여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대 한 구체적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.109

• 프리미엄 앨로이 초크 ( 철제 파우더 초크와 비교하여 코어 손실 70% 감소 )

• 12K 백금 캡 (100% 일본산 고품질 전도성 폴리머 콘덴서 )

• 사파이어 블랙 PCB ASRock 풀 스파이크 보호 ASRock Cloud ASRock 앱 숍 CPU

• 4 세대 및 5 세대 Intel® Core

• Intel® Turbo Boost 2.0 기술 지원

• Intel®K- 시리즈 잠금 해제 CPU 지원

• ASRock BCLK 전범위 오버클로킹 지원

• DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원

• 시스템 메모리 최대 용량 : 32GB ( 주의 참조 )

• PCI Express 3.0 x16 슬롯 1 개 (PCIE1:x16 모드 )

• PCI Express 2.0 x16 슬롯 1 개 (PCIE3:x4 모드 )

• PCIE2 슬롯 또는 PCIE4 슬롯이 사용 중일 경우 , PCIE3 슬 롯이 x2 모드로 동작합니다 .

• PCI Express 2.0 x1 슬롯 2 개

• Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 .

• Intel® HD 그래픽스 빌트-인 비주얼 지원 : AVC, MVC (S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru

3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider

, Intel® HD 그래픽스 4400/4600

• 그래픽 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMI

• HDMI 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포트 포함 ) 지원 (HDMI 호환 모니터 필

• DVI-D 및 HDMI 포트를 이용한 HDCP 지원

• DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD)

• 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC892 오디오 코덱 )

• 서지 보호 지원 (ASRock 풀 스파이크 보호 )

• Nichicon Fine Gold 시리즈 오디오 캡 LAN

• Intel® 리모트 웨이크 기술 지원

• 번개 /ESD 보호 지원 (ASRock 풀 스파이크 보호 )

• PS 1 개 / 마우스 / 키보드 포트 2 개

• USB 2.0 포트 4 개 (ESD 보호 지원 (ASRock 풀 스파이크 보

• USB 3.0 포트 4 개 (ESD 보호 지원 (ASRock 풀 스파이크 보

• LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭 : 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전 면 스피커 / 마이크

• SATA3 6.0 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 13 및 Intel 스마트 응답 기 술 ), NCQ, AHCI 및 핫 플러그를 지원

• SATA Express 커넥터 1 개 (SATA3_4, SATA3_5 및 M.2_SSD (NGFF) 소켓 3 과 공유 )

• M.2_SSD (NGFF) 소켓 3 1 개 , M.2 SATA3 6.0 Gb/s 모듈 및 최대 Gen2 M.2 PCI Express 모듈 2 개 (10 Gb/s) 지원

• CPU 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )

• 섀시 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )

• underbolt AIC 커넥터 1 개

• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )(ESD 보호 지원 (ASRock 풀 스파이크 보호 ))

• USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )(ESD 보호 지원 (ASRock 풀 스파이크 보호 ))112

• 다국어 GUI 지원을 제공하는 64Mb AMI UEFI 적합형 BIOS

• ACPI 1.1 준수 웨이크 업 이벤트

• CPU, DRAM, PCH 1.05V, PCH 1.5V 전압 다중 조정 지원 CD

• 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), Google Chrome 브라우저 및 툴바 , Start8 (30 일 시험판 ) , Kloudian Orbweb.ME Professional (Win 8.1)

• CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

• Microso® Windows® 8.1 32 비트 / 8.1 64 비트 / 8 32 비트 / 8 64 비트 / 7 32 비트 / 7 64 비트

• ErP/EuP 사용 가능(ErP/EuP 사용 가능 전원공급장치 필요)

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심 지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사 용자 스스로 위험과 비용을 감수하고 해야 합니다 . 당사는 오버클로킹에 의해 발 생할 수 있는 손상에 대해서 책임이 없습니다 . 제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용 을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체 제에는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메모리를 이용할 수 있습니다 .113

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림 은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼 (CLRCMOS1) (1 페이지 , 23 번 항목 참

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스 템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코 드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데 이트 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종 료한 다음 CMOS 지우기 작업을 해야 합니다 . CMOS 배터리를 제거할 경우에 만 암호 , 날짜 , 시간 , 사용자 기본 프로파일이 지워집니다 . Clear CMOS기본값114

(9 핀 PANEL1) (1 페이지 , 18 번 항목 참조 ) 섀시의 전원 스위치 , 리셋 스위치 , 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤 더에 연결합니다 . 케 이블을 연결하기 전에 양극 핀과 음극 핀을

GND PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄 는 방법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작 을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는

LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박

입니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼

HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이 터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스 위치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다 . 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌 우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으 로 손상됩니다 .115

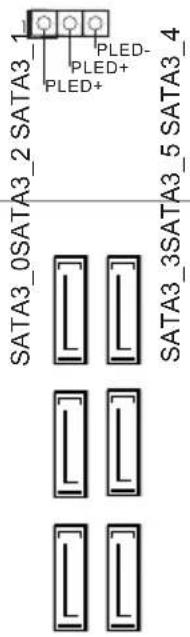

Z97 Pro4 전원 LED 헤더 (3 핀 PLED1) (1 페이지 , 17 번 항목 참조 ) 시스템 전원 상태를 나

시리얼 ATA3 커넥터 (SATA3_0: 1 페이지 , 9 번 항목 참조 ) (SATA3_1: (1 페이지 , 11 번 항목 참조 ) (SATA3_2: (1 페이지 , 13 번 항목 참조 ) (SATA3_3: 1 페이지 , 10 번 항목 참조 ) (SATA3_4: 1 페이지 , 12 번 항목 참조 ) (SATA3_5: 1 페이지 , 14 번 항목 참조 ) 이들 6 개의 SATA3 커 넥터는 최대 6.0 Gb/ s 데이터 전송 속도를

장치용 SATA 데이터 케이블을 지원합니다 . SATA3_4 및 SATA3_5 는 SATA Express 커넥

SATA Express 커넥터 (SATAE_1: 1 페이지 , 15 번 항목 참조 ) SATA 저장장치 또는 PCIe 저장장치를 이 커 넥터에 연결하십시오 . SATA Express 커넥터 는 SATA3_4, SATA3_5

켓 3 과 공유됩니다 . USB 2.0 헤더 (9 핀 USB_4_5) (1 페이지 , 21 번 항목 참조 ) (9 핀 USB_6_7) (1 페이지 , 22 번 항목 참조 )

트 네 개가 탑재되어 있을 뿐 아니라 마더 보드에 헤더 두 개가 탑재되어 있습니다 . 각 USB 2.0 헤더는 포 트 두 개를 지원할 수

USB 3.0 헤더 (19 핀 USB3_4_5) (1 페이지 , 8 번 항목 참조 )

트 네 개가 탑재되어 있을 뿐 아니라 마더 보드에 헤더 한 개가 탑재되어 있습니다 . 각 USB 3.0 헤더는 포 트 두 개를 지원할 수

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1 페이지 , 27 번 항목 참조 ) 이 헤더는 오디오 장 치를 전면 오디오 패 널에 연결하는 데 사

(4 핀 SPEAKER1) (1 페이지 , 19 번 항목 참조 ) 섀시 스피커를 이 헤 더에 연결하십시오 . 섀시 및 전원 팬 커넥터 (4 핀 CHA_FAN1) (1 페이지 , 16 번 항목 참조 ) (3 핀 CHA_FAN2) (1 페이지 , 29 번 항목 참조 ) 팬 케이블을 팬 커넥 터에 연결하고 검은색 와이어를 접지핀에 연

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이 어가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따 라 시스템을 설치하십시오 .

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 : A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 . B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합

C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패널용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Recording Volume( 녹음 볼륨 )”을 조정합니다 .

Z97 Pro4 (3 핀 PWR_FAN1) (1 페이지 , 2 번 항목 참조 ) CPU 팬 커넥터 (4 핀 CPU_FAN1) (1 페이지 , 3 번 항목 참조 ) (3 핀 CPU_FAN2) (1 페이지 , 4 번 항목 참조 ) 이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커넥터가 탑재되어 있 습니다 . 3 핀 CPU 팬 을 연결하려는 경우 핀 1-3 에 연결하십시오 . ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지 , 7 번 항목 참조 ) 이 마더보드에는 24 핀 ATX 전원 커넥터가 탑 재되어 있습니다 . 20 핀 ATX 전원공급장치 를 사용하려면 핀 1 과 핀 13 을 따라 연결하

ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지 , 1 번 항목 참조 ) 이 마더보드에는 8 핀 ATX 12V 전원 커넥터

PCIe 전원 커넥터 (4 핀 PCIE_PWR1) (1 페이지 , 28 번 항목 참

네 개 이상의 그래픽 카드가 설 치되어 있 을 때 4 핀 몰렉스 전 원 케이블을 이 커넥 터에 연결하십시오 . underbolt AIC

(5 핀 TB1) (1 페이지 , 20 번 항목 참조 ) underbolt

(AIC) 를 설치할 때 5 핀 신호 케이블 (GPIO 케이블 ) 을 이 커넥터에 연결하십시오 .

(9 핀 COM1) (1 페이지 , 25 번 항목 참조 ) 이 COM1 헤더는 시 리얼 포트 모듈을 지

(2 핀 CI1) (1 페이지 , 24 번 항목 참조 )

스 열림 감지 기능을 지원합니다 . 이 기능

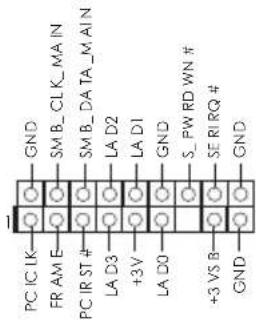

TPM 헤더 (17 핀 TPMS1) (1 페이지 , 26 번 항목 참조 ) 이 커넥터는 키 , 디 지털 인증서 , 암호

TPM(Trusted Platform Module) 시스템을 지 원합니다 . TPM 시스
