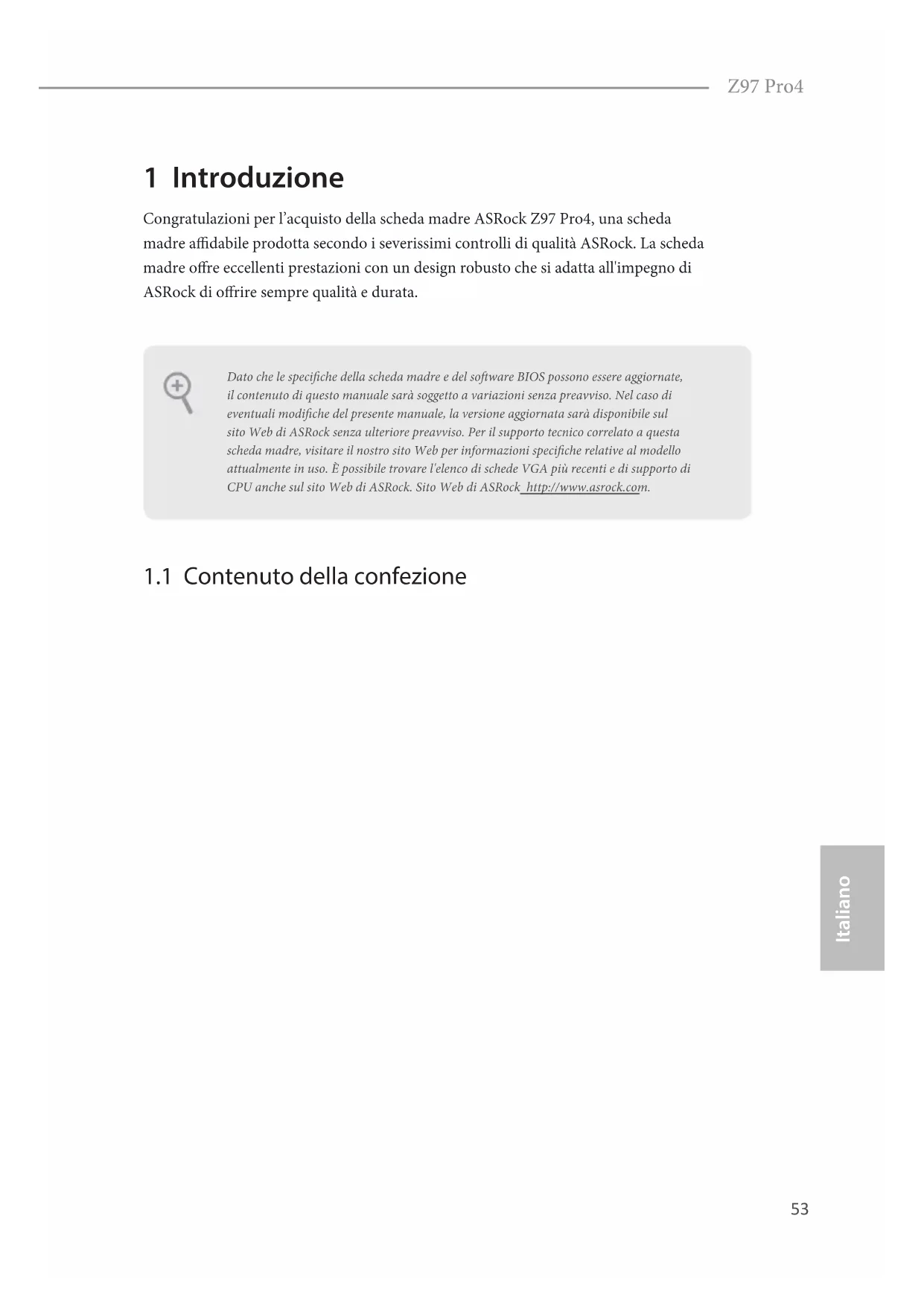

Signal GND53 Italiano Z97 Pro4 1 Introduzione Congratulazioni per l’acquisto della scheda madre ASRock Z97 Pro4, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

• Scheda madre ASRock Z97 Pro4 (Form Factor ATX)

• Guida all'installazione rapida di ASRock Z97 Pro4

• CD di supporto di ASRock Z97 Pro4

• 2 x cavi dati Serial ATA (SATA) (opzionali)

• 1 x mascherina metallica posteriore I/O

• 1 vite per Socket 3 M.2_SSD (NGFF) Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questo manuale sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.54 Italiano

• Fattore di forma ATX

• PCB di bra di vetro ad alta densità Carat- teristiche uniche ASRock Super Alloy

• Bobina di lega di qualità (riduce del 70% la perdita del nucleo rispetto alle bobine di polvere di ferro)

• Cappucci di platino 12K (condensatori polimerici conduttivi d’alta qualità prodotti al 100% in Giappone)

• PCB Sapphire Black Protezione completa ASRock dai picchi di corrente ASRock Cloud APP Shop ASRock CPU

• Tecnologia con memoria DDR3 a doppio canale

• Capacità max. della memoria di sistema: 32 GB (si veda la sezione ATTENZIONE)

• Supporta Intel® Extreme Memory Prole (XMP)1.3/1.2 Slot di es- pansione

• 1 x Alloggio PCI Express 3.0 x16 (PCIE1:modalità x16)

• 1 x Alloggio PCI Express 2.0 x16 (PCIE3:modalità x4)

• Se l’alloggio PCIE2 o PCIE4 è occupato, l’alloggio PCIE3 funzionerà a modalità x2.

• La videograca integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• Tre opzioni di output graco: D-Sub, DVI-D e HDMI

• Supporto di tre monitor

• Supporta HDMI con risoluzione massima no a 1920x1200 a 60Hz

• Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

• Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a 60 Hz

• Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

• Supporto di HDCP con le porte DVI-D e HDMI

• Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI Audio

• Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

• Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)

• 1 x porta uscita SPDIF ottico

• 4 x Porte USB 2.0 (supporto protezione da scariche elettrostat- iche (ESD) (protezione completa ASRock dai picchi di cor- rente))

• 4 x Porte USB 3.0 (supporto protezione da scariche elettrostat- iche (ESD) (protezione completa ASRock dai picchi di cor- rente))

• Supporto di prossima comunicazione

• 1 x Socket 3 M.2_SSD (NGFF), supporta il modulo M.2 SATA3 6,0 Gb/s ed il modulo M.2 PCI Express no a Gen2 x2 (10 Gb/s) Connet- tore

• 1 collettore porta COM

• 1 x Collettore intrusione telaio

• 1 collettore LED alimentatore

• 2 connettori ventola CPU (1 x 4 pin, 1 x 3 pin)

• 2 connettori ventola telaio (1 x 4 pin, 1 x 3 pin)

• 1 connettore ventola alimentazione (3 pin)

• 1 connettore alimentazione ATX 24 pin

• 1 x Connettore alimentazione 12V 8-pin

• 1 x Connettore alimentazione PCIe

• 1 connettore audio pannello frontale

• 1 x Connettore underbolt AIC

• 2 x Collettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))57 Italiano Z97 Pro4 Funzione BIOS

• AMI UEFI Legal BIOS 64Mb con interfaccia di supporto multi- lingue

• Eventi di riattivazione conformi a ACPI 1.1

• Supporto di SMBIOS 2.3.1

• Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V CD di sup- porto

• Driver, utilità, soware antivirus (versione di prova), browser e barra degli strumenti Google Chrome, Start8 (30 giorni di prova), Kloudian Orbweb.ME Professional (Win 8.1) Hardware Monitor

• Rilevamento temperatura CPU/telaio

• Tachimetro CPU/chassis/ventola alimentazione

• Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)

• Ventola CPU/chassis con controllo di varie velocità

• Rilevamento CASE OPEN

• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclock- ing o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking. A causa della limitazione, l'eettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può utilizzare.58 Italiano

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin. Jumper per azzerare la CMOS (CLRCMOS1) (vedere pag. 1, n. 23) CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Azzerare la CMOS predenito59 Italiano Z97 Pro4

1.4 Header e connettori sulla scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 18) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. GND

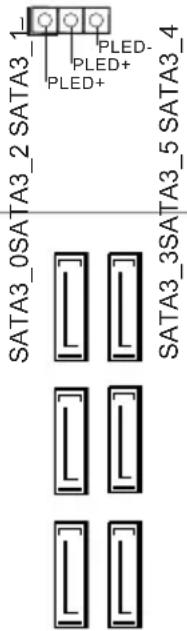

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è ac- ceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pan- nello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.60 Italiano Header LED di alimentazione (PLED1 a 3 pin) (vedere pag. 1, n. 17) Collegare il LED di alimentazione chassis a questo header per indicare lo stato di alimentazione del sistema. Connettori Serial ATA3 (SATA3_0: vedere pag.1, n. 9) (SATA3_1: vedere pag. 1, n. 11) (SATA3_2: vedere pag. 1, n. 13) (SATA3_3: vedere pag.1, n. 10) (SATA3_4: vedere pag.1, n. 12) (SATA3_5: vedere pag.1, n. 14) Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. I connettori SATA3_4 e SATA3_5 sono condivisi con il connettore SATA Express. Connettore Serial ATA Express (SATAE_1: vedere pag.1, n. 15) Collegare i dispositivi d’archiviazione SATA o PCIe a questo connettore. Il connettore SATA Express è condiviso con SATA3_4, SATA3_5 e Socket 3 M.2_ SSD (NGFF). Header USB 2.0 (USB_4_5 a 9 pin) (vedere pag. 1, n. 21) (USB_6_7 a 9 pin) (vedere pag. 1, n. 22) Oltre alle quattro porte USB 2.0 sul pannello I/O, su questa scheda madre vi sono due header. Ciascun header USB 2.0 può supportare due porte.

Italiano Z97 Pro4 Header USB 3.0 (USB3_4_5 a 19 pin) (vedere pag. 1, n. 8) Oltre alle quattro porte USB 3.0 sul pannello I/O, su questa scheda madre vi è un header. Ciascun header USB 3.0 può supportare due porte. Header audio pannello anteriore (AUDIO1_HD a 9 pin) (vedere pag. 1, n. 27) Questo header serve a collegare i dispositivi audio al pannello audio anteriore. Header altoparlante chas- sis (SPEAKER1 a 4 pin) (vedere pag. 1, n. 19) Collegare l'altoparlante dello chassis a questo header. Connettori ventola dello chassis e di alimentazione (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 16) (CHA_FAN2 a 3 pin) (vedere pag. 1, n. 29) Collegare i cavi della ventola ai connettori della ventola e far corrispondere il lo nero al pin di terra.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello

sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteri-

ore seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”.

E62 Italiano (PWR_FAN1 a 3 pin) (vedere pag. 1, n. 2) Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 3) (CPU_FAN2 a 3 pin) (vedere pag. 1, n. 4) Questa scheda madre è dotata di un connettore per la ventola della CPU (Ven- tola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3. Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 7) Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13. Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1) Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin1 e il pin 5. Connettore alimentazione PCIe (4-pin PCIE_PWR1) (vedere pag. 1, n. 28) Collegare un cavo di alimentazione molex a 4 pin a questo connettore quando sono installate più di tre schede grache. underbolt AIC Connettore (TB1 5-pin) (vedere pag. 1, n. 20) Collegare un cavo di segnale a 5 pin (cavo GPIO) a questo connettore quando si installa una scheda aggiuntiva underbolt

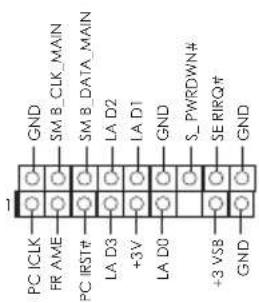

SPEED63 Italiano Z97 Pro4 Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 25) Questo header COM1 supporta un modulo di porta seriale. Header di intrusione nello chassis (CI1 a 2 pin) (vedere pag. 1, n. 24) Questa scheda madre supporta la funzionalità di rilevamento CASE OPEN che rileva se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione nello chassis. Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 26) Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
