Ürün Tipi	Çift Yönlü PMR (Özel Mobil Radyo)
Marka ve Model	Motorola TLKR T81 Hunter
Boyutlar (yaklaşık)	160 x 55 x 30 mm
Ağırlık (yaklaşık)	120 g (pil olmadan)
Güç Kaynağı	Şarj edilebilir NiMH pil (dahil) veya 4 adet AAA alkalin pil
Pil Ömrü	Normal koşullarda 16 saate kadar
Kanal Sayısı	8 PMR kanalı (446.00625 - 446.09375 MHz)
Alt Kodlar	121 (38 CTCSS kodu ve 83 DCS kodu)
Maksimum Menzil	10 km'ye kadar (çevreye göre değişir)
Ana Fonksiyonlar	VOX, LED ışık, 10 arama tonu, arkadan aydınlatmalı LCD ekran, kanal tarama, çift bekleme, tuş kilidi, otomatik kapanma, enerji tasarrufu, çevresel izleme, sessiz mod, programlayıcı
IP Koruma Sınıfı	IPX4 (su sıçramalarına dayanıklı)
Dahil Aksesuarlar	2 radyo, 2 kemer klipsi, şarj istasyonu, güç adaptörü, 2 pil yuvası, 2 NiMH pil, 1 kulaklık, 1 askı, kullanım kılavuzu
Bakım ve Temizlik	Pilleri her 3 ayda bir şarj edin; -20°C ile 35°C arasında kuru bir yerde saklayın; temizlik için yumuşak ve kuru bir bez kullanın
Güvenlik	Kullanmadan önce güvenlik ve RF maruziyet kılavuzunu okuyun; aşırı neme maruz bırakmayın; yalnızca onaylı aksesuarlar kullanın
Yedek Parçalar ve Onarılabilirlik	NiMH piller (ref. IXNN4002), kulaklıklar (NNTN8870_R, NNTN8868_R, IXTN4011), adaptörler (IXPN4016, IXPN4017) mevcuttur; yetkili satıcı tarafından onarım
Garanti	Satıcı tarafından sınırlı garanti; kapsam dışı: yanlış kullanım, değişiklik, düşme veya sıvılara maruz kalma kaynaklı hasarlar
Genel Bilgiler	Avrupa standartlarına uygundur; telif hakkı Motorola Solutions; lisans altında üretilmiştir

Sık sorulan sorular - TLKR T81 Hunter MOTOROLA

Motorola TLKR T81 Hunter'ın maksimum menzili nedir?

Belirtilen maksimum menzil açık alanda 10 km'dir. Ancak bu, çevre (binalar, arazi, bitki örtüsü) ve hava koşullarına bağlı olarak önemli ölçüde değişebilir.

Radyonun pili nasıl değiştirilir?

Radyoyu kapatın. T81 Hunter modeli için, pil bölmesi kapağını açmak için bir madeni para kullanın. NiMH pili veya AAA pilleri değiştirin. Kapağı yerine takın ve kilitleyin.

Şarj edilebilir pil yerine alkalin pil kullanabilir miyim?

Evet, 4 adet AAA alkalin pil kullanabilirsiniz. Pil ömrünün farklı olacağını ve görüntülenen pil seviyesinin daha az doğru olabileceğini unutmayın.

VOX işlevi nasıl etkinleştirilir?

Mevcut menüye erişmek için MENU/GRP tuşuna basın, VOX seçeneğine gidin, SEL/ tuşuna basın ve ardından bir hassasiyet seviyesi seçin (1-5). N seviyesi işlevi devre dışı bırakır. Mikrofona konuştuğunuzda sesli iletim otomatik olarak başlar.

Radyo açılmazsa ne yapmalıyım?

Pillerin doğru takıldığından ve şarj edildiğinden emin olun. Pil kullanıyorsanız yeni piller deneyin. Açma/kapama düğmesinin saat yönünde çevrildiğinden emin olun. Sorun devam ederse satıcınıza başvurun.

Ses seviyesi nasıl ayarlanır?

Radyonun üstündeki döner düğmeyi sesi artırmak için saat yönünde, azaltmak için saat yönünün tersine çevirin.

Tuş takımı nasıl kilitlenir?

SEL/ düğmesine ekranda 'VERR' görünene kadar basılı tutun. Kilidi açmak için ekranda 'DEVERR' görünene kadar işlemi tekrarlayın.

Pilin tamamen şarj olması ne kadar sürer?

Tamamen boşalmış bir NiMH pil için önerilen şarj süresi 14 saattir, ister şarj istasyonu ister doğrudan şarj yoluyla olsun.

Diğer radyoların konuşmalarını dinleyebilir miyim?

Evet, diğer radyolar aynı kanal ve alt koddaysa. Ayrıca tüm kanallardaki etkinlikleri aramak için kanal tarama işlevini kullanabilirsiniz.

Radyo su geçirmez mi?

T81 Hunter modeli IPX4 koruma sınıfına sahiptir, yani su sıçramalarına dayanıklıdır ancak suya daldırılmamalıdır.

KULLANIM KILAVUZU TLKR T81 Hunter MOTOROLA

Bu ürünü kullanmadan önce telsizinizle birlikte verilen RF Enerjisine Maruz Kalma ve Ürün Güvenliği Kılavuzu'nu okuyun. Kılavuz, yürürlükteki standartlar ve yönetmelikler uyarınca güvenli kullanım ile RF enerjisi farkındalığı ve kontrolü açısından önem arz eden kullanım talimatları içerir.

Paketin İçindekiler

Paketin icindekiler T80 T80		Extreme	T80 Extreme	T81 Hunter
Telsiz	2	2
Kemer Klipsi 2 2 4 1
2 Yuvali Şarj Ünitesi	1	1	2	1
AC Adaptör 1 1 - 1
AC- Y-Adaptör - - 1 -
Pil destek braket	2 2 4 2
Şarj edilbe bilir NiMH pil paketi	2 2 4 2
Kulaklik	-	2
Boyun askisi-2	4	1
Kullanı Kilavuzu	1	1	1	1
Aragşarj cihazi	-	-	-	1

Frekans Tablosu

Knl	Frek. (MHz)	Knl	Frek. (MHz)	Knl	Frek. (MHz)
1	446.00625	4	446.04375	7	446.08125
2	446.01875	5	446.05625	8	446.09375
3	446.03125	6	446.06875

Özellikler ve Spesifikasyonlar

• 8 PMR Kanalı, 121 Alt Kod (38 CTCSS kodu ve 83 DCS kodu)
• 10 km'ye Kadar Mesafe*, Dahili VOX Devresi

LED Fener, 10 Seçilebilir Çağrı Tonu Uyarısı, Arkadan Aydınlatmalı LCD Ekran, Anlaşıldı Sinyali

Zaman Sayacı

Oda Dinleme, Pil Sarj Cihazı, Pil Düzeyi Göstergesi

• K a n a l Izeme

• K a n a l T a r a m a

• Çift İzleme, Tuş Kilidi
• Otomatik Kapanma
• Otomatik Susturucu Kontrolü
• Otomatik Tekrar (Kaydırma), Pil Tasarrufu

Düşük Pil Uyarısı, Düşük Pil Uyku Modu, Ton (Açma/Kapatma), Doğrudan Çağrı (Arayan Kimliği Çağrısı), Grup Çağrısı, Sessiz Mod, Herkese Çağrı, Otomatik Kanal Değiştirme, IP Sınıfı: IPX2 (T80), IPX4 (T80 Extreme, T81 Hunter), Güç Kaynağı: NiMH Pil Paketi / 4 AAA Alkalin pil, Pil Ömrü: 16 Saat (normal kullanım şartlarında) *Çevreye veya coğrafi koşullara bağlı olarak mesafe değişebilir.

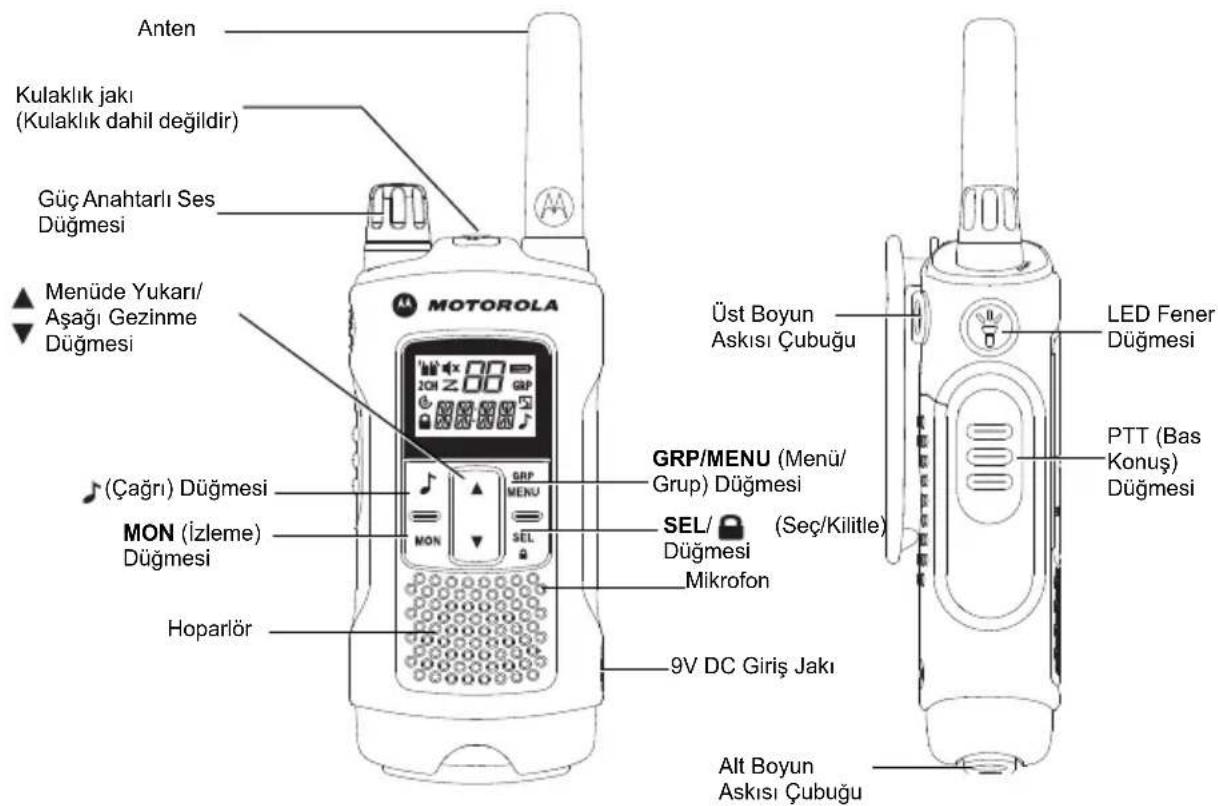

Kontrol ve İşlevler Not: Gösterilen telsiz T80 Extreme'dir. T80, T81 Hunter telsiz yüz de geçerlidir.

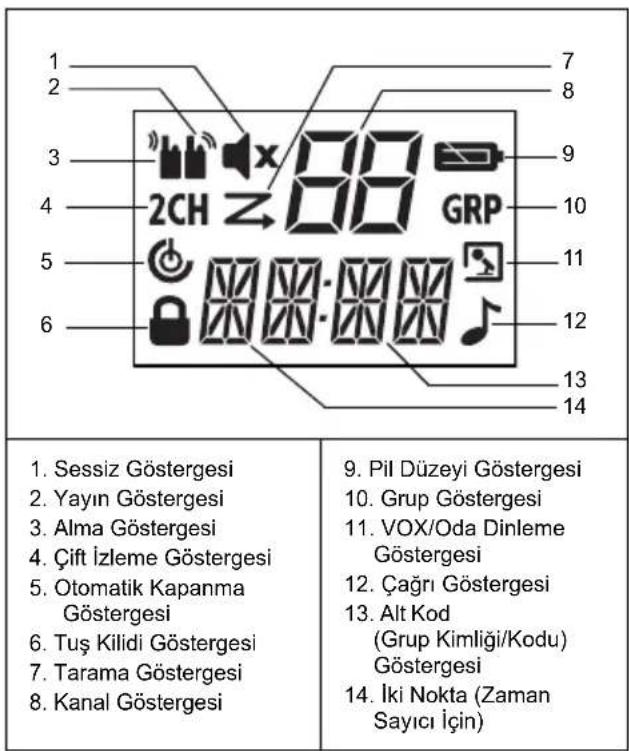

Ekran Pili Takma

1. Telsizin kapalı olduğundan emin olun.
2. T80 için: Pil bölmesi kapağını çıkarmak için, bölme kapağının altındaki tırnağa basın. T80 Extreme, T81 Hunter için: Pil bölmesi kapağını çıkarmak için, bir bozuk para kullanarak pil kapağını açın.
3. NiMH pilleri pil bölmesine takın.
4. Pil bölmesi kapağını kapatın. Dikkat: Pil yanlış türde bir pille değiştirilirse patlama riski vardır. Kullanılmış pilleri talimatlara uygun olarak atın.

Pil Düzeyi ve Düşük Pil Uyarısı

	Pilin tam Şarjili olduğunu gösterir.
	Pil/DDEK Olduğunda yanıp sönir; hemen telsizl Şarj edin vya pilleri degişirir.(Pil/DDEK Olduğunda 30 saniye sureyle 5 saniye de bir uyari sesi;cıkarir.)

1. Bataryaları en az her 3 ayda bir kullanımda değilken şarj edin.
2. Bataryayı depolama amaçlı kullandıktan sonra telsizden çıkarın.
3. Bataryalar -20°C ile 35°C arasında ve kuru şartlarda saklayın. Nemli şartlardan ve aşındırıcı malzemelerden kaçının.

Telsizi Şarj Etme

Doğrudan Şarj:

1. Telsizin kapalı olduğundan emin olun.
2. AC adaptörünü şarj ünitesinin 9V DC girişine bağlayın. AC adaptörün diğer ucunu bir araç aksesuar yüzüne bağlayın.
3. Pil paketini 14 saat şarj edin.

Şarj Ünitesini Kullanma:

1. Telsizin kapalı olduğundan emin olun.
2. AC adaptörünü şarj ünitesinin 9V DC girişine bağlayın.
3. Şarj ünitesini düz bir yüzeye yerleştirin.
4. Tuş takımı ileri bakacak şekilde telsizi şarj ünitesine yerleştirin.
5. LED gösterge yanar ve telsiz şarj cihazında durduğu sürece yanık kalır.

Not: Pil paketini 14 saat şarj edin.

Pil Destek Braketini Kullanma:

1. Şarj edilebilir NiMH pil paketini telsizden çıkarın.
2. Pil destek braketini şarj ünitesine yerleştirin.
3. NiMH pil paketini şarj ünitesine takın. Şarj kontaklarının doğru hizalandığından emin olun.
4. LED gösterge yanar ve telsiz şarj cihazında durduğu sürece yanık kalır.

Not: Pil paketini 14 saat şarj edin.

Temel Telsiz İşlemleri

Birimi çalıştırmadan önce bu başvuru kılavuzunu tamamıyla okuyun.

Telsizinizi Açma/Kapatma

Telsizinizi açmak için, döner düğmeyi saat yönünde çevirin. Telsizinizi kapatmak için, döner düğmeyi saat yönünün tersine çevirin.

Ses Düzeyini Ayarlama

Ses düzeyini artırmak için döner düğmeyi saat yönünde çevirin. Ses düzeyini azaltmak için döner düğmeyi saat yönünün tersine çevirin.

Sesi Ayarlama (Tuş Sesleri)

Telsiziniz bir düğmeye (PTT ve düğmesi hariç) basıldığında bip sesi çıkarır.

Sesi açmak/kapatmak için, düğmesini basılı tutarak telsizi açma düğmesini çevirin.

Menüde Gezinme

Telsizinizde iki Menü fonksiyonu vardır: Seçim Menüsü ve Ortak Menü.

1. Seçim Menüsüne girmek için SEL/ düğmesine basın.
2. Ortak Menüye girmek için MENU/GRP düğmesine basın.
3. SEL/ düğmesine veya MENU/GRP düğmesine tekrar bastığınızda Menüde ilerlersiniz.
4. Menü işlevinden çıkmak için aşağıdakilerden birini yapın: a. MENU/GRP düğmesine basın, b. PTT düğmesine basın, c. Ünite otomatik olarak "Normal" durumuna dönünceye kadar 10 saniye bekleyin.

Telsizinizle Konuşma

1. Telsizinizi ağzınızdan 5 - 8 cm uzakta tutun.
2. Konuşurken PTT düğmesini basılı tutun. Ekranda görünür.
3. PTT düğmesini bırakın. Şimdi gelen çağrıları alabilirsiniz. Bunu yaptığınız ekranda görünür. Yanıtlamak için 1. adımdaki prosedürü tekrarlayın.

Not: 60 saniye süreyle yayın yaptığınızda, telsiz TX Zaman Aşımı sesi çıkarır ve simgesi yanıp söner. Telsiz yayın yapmayı durdurur.

Biriyle konuşmak için iki telsizin de aynı kanala ve Alt Koda ayarlanmış olması gerekir. Bkz. aşağıda "Kanal ve Alt Kod Seçme".

Kanal ve Alt Kod Seçme

Kanal seçmek için:

1. SEL/ düğmesine basarak Seçim Menüsü'ne girin. Kanal göstergesi yanıp sönünceye kadar ilerleyin. 2. düğmeye basarak gerekli kanala gelin.

Alt Kod seçmek için:

1. SEL/ düğmesine basarak Seçim Menüsü'ne girin. Alt Kod göstergesi yanıp sönünceye kadar ilerleyin.
2. düğmesine basarak gerekli Alt Koda gelin.
3. Seçim Menüsünden Çıkın.

Seçim Menüsü

Telsiziniz Seçim Menüsünde aşağıdaki şekilde ilerler:

Sesli Çalıştırma Yayını (VOX)

Yayın, PTT düğmesine basmak yerine telsizin mikrofonuna konuşularak başlatılır.

VOX düzeyini seçmek için:

1. MENU/GRP düğmesine basarak Ortak Menüye girin. İlerleyin ve "VOX" öğesini seçin.
2. SEL düğmesine basarak seçin.
3. veya düğmesine basarak istediğiniz VOX hassasiyeti düzeyini seçin.
4. Seçim Menüsünden çıkın.

Not: "N" (Kapalı) düzeyi VOX'u devre dışı bırakır. 1 - 5 arası düzeyler VOX devresinin hassasiyetini ayarlar. Sessiz ortamlarda 1. düzeyi, çok gürültülü ortamlarda 5. düzeyi kullanın. Uygun hassasiyet düzeyini bulmak için mikrofona konuşabilirsiniz. Eğer yanıp sönerse sesiniz kabul edilmiştir.

Çağrı Tonu Gönderme

Telsizinizde seçilebilir 10 çağrı tonu vardır.

Çağrı tonu seçmek için:

1. MENU/GRP düğmesine basarak Ortak Menüye girin. "TONE" (Ton) öğesine gelin.
2. SEL düğmesine basarak seçin.
3. veya düğmesine basarak istediğiniz çağrı tonuna gelin.
4. Ortak Menüden çıkın.

Seçilen çağrı tonunu göndermek için:

1. İlk seçilen çağrı tonuna gelin. Seçilen ton belirli bir süreyle otomatik olarak gönderilir.
2. PTT düğmesine basarak Çağrı Tonunu iptal edin.

Otomatik Kapanma

Otomatik Kapanma özelliği, telsizin otomatik olarak kapanacağı saati ayarlamanızı sağlar.

1. MENU/GRP düğmesine basarak Ortak Menüye girin. "PWR" (Güç) ve Otomatik Kapanma saati yanıp sönene kadar ilerleyin.
2. SEL/ düğmesine basarak seçin.
3. veya düğmesine basarak ON (Açık), 1H, 2H ve 3H arasından saati seçin.
4. Menüden çıkın.

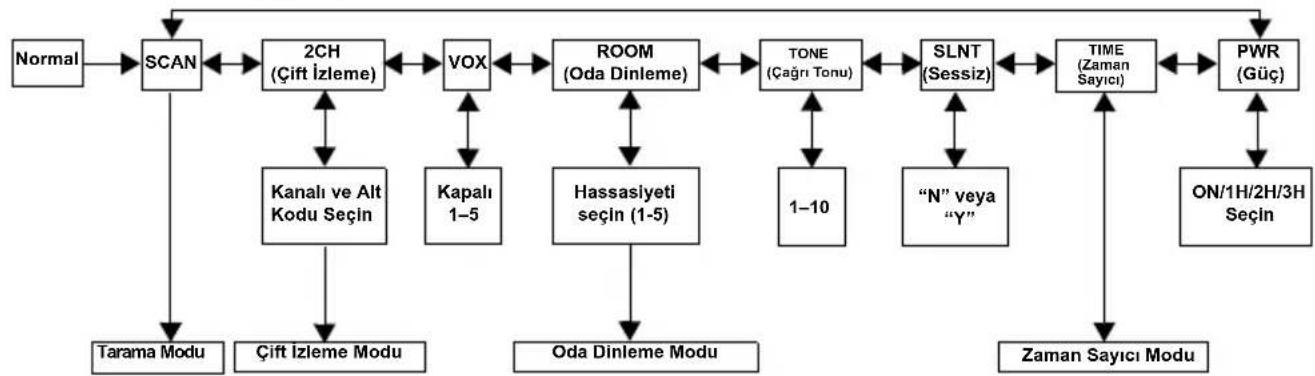

Ortak Menü

Telsiziniz Ortak Menüde aşağıdaki şekilde ilerler:

Grup Menüsü

1. Grup Menüsüne girmek için MENU/GRP düğmesini basılı tutun.
2. veya düğmesine basarak menü öğelerinde (GRP/CODE/RING/ID - Grup/Kod/Zil/Kimlik) ilerleyin.
3. SEL/ düğmesine basarak seçin.
4. veya düğmesine basarak istediğiniz koşula veya numaraya gelin.
5. SEL/ düğmesine basarak seçin.
6. MENU/GRP düğmesine basarak çıkın.

Grup Modunu Ayarlama

1. Grup Menüsüne girmek için MENU/GRP düğmesini basılı tutun.
2. SEL/ düğmesine basarak kontrol Grup Moduna gelin.
3. veya düğmesine basarak "Y" ögesine gelin. SEL/ düğmesine basarak Grup Menüsüne ve Grup Kodu Ayarlarına gelin.
4. veya düğmesine basarak "N" ögesine gelin. SEL/ düğmesine basarak Grup Menüsünden çıkın.

Grup Kodunu Ayarlama

1. yaya düğmesine basarak Grup Kodunu seçin.
2. SEL/ düğmesine basarak Grup Kodu ayarını tamamlayın.
3. Telsiz "Zil Sesi Ayarları Menüsüne" girer.
4. MENU/GRP düğmesine basarak Grup Menüsüne dönün.

Zil Sesini Ayarlama

Kullanıcı Doğrudan Çağrı için Zil Sesini ayarlayabilir. Zil Sesleri Çağrı Tonları ile aynıdır.

1. yaya düğmesine basarak bir Zil Sesi seçin.
2. Seçilen Zil Sesi çalınır.

Kimliği Ayarlama

Gruptaki her telsiz için bir kimlik ayarlanmalıdır. Kullanıcı en fazla dört (4) karakter uzunluğunda bir kimlik adı ayarlayabilir.

1. veya düğmesine basarak bir kimlik numarası seçin.
2. Kimlik önceden alınmışsa, USED (Kullanılıyor) görünür. USED (Kullanılıyor) görünmezse kimlik kullanılabilir demektir.
3. SEL/ düğmesine basarak ID Name (Kimlik Adı) ayarına gelin.

Kimlik Adını Ayarlama

Kimlik Adı, bir Herkese Çağrı veya Doğrudan Çağrı yaptığınızda diğer telsizin ekranında görünür. Kimlik Adı, Doğrudan Çağrı yapan diğer telsizin ekranında da görünür. Kimlik adı ayarlanmadığında ünitenin numarası görünür.

1. veya düğmesine basarak ekranda yanıp sönen bir karakter seçin.
2. SEL/ düğmesine basarak seçin ve sonraki karaktere ilerleyin.
3. SEL/ düğmesine basarak Kimlik Numarası ve Kimlik Adını kaydedin.

Not: MENU/GRP Düğmesine basıldığında telsiz seçilen Kimlik Numarasını ve girilen Kimlik Adını iptal eder ve Grup Menüsünden Çıkar.

Grup Modunda Kanal Ayarı

Grup Modunda Otomatik Kanal Değiştirmeyi ayarlamak için:

1. MENU/GRP Düğmesine basarak Grup Moduna girin.
2. SEL/ düğmesine basarak Kanal Ayarına girin.
3. veya düğmesine basarak "Auto Channel Change" (Otomatik Kanal Değiştirme) ayarına gelin.
4. SEL/ düğmesine basarak seçin. Bir kanal numarası yanıp söner ve "ALL" (Tümü) görünür.
5. veya düğmesine basarak kanalı seçin.
6. SEL/ veya düğmesine basarak Otomatik Kanal Değiştirme komutunu gönderin.
7. MENU/GRP düğmesine basarak Grup Modunda Kanal Ayarına dönün.

Grup Modunda Manuel Kanalı ayarlamak için:

1. MENU/GRP düğmesine basarak Grup Moduna girin.
2. SEL/ düğmesine basarak Kanal Ayarına girin.
3. Veya düğmesine basarak "Manual Channel" (Manuel Kanal) ayarına gelin.
4. SEL/ düğmesine basarak seçin. Bir kanal numarası yanıp söner ve "MY" (Benim) görünür.
5. veya düğmesine basarak kanalı manuel olarak seçin.
6. SEL/ düğmesine basarak Manuel Kanal ayarından çıkın.
7. MENU/GRP düğmesine basarak Grup Modunda Kanal Ayarına dönün.

Herkese Çağrı Ayarlama

1. MENU/GRP düğmesine basarak Grup Moduna girin.
2. düğmesine basarak All/Direct Call (Herkese/Doğrudan Çağrı) ayarına gelin.
3. veya düğmesine basarak All Call Transmission (Herkese Çağrı Yayın) seçin. "SYNC" (Senk) GPCUUR.
4. SEL/ veya düğmesine basarak bu ayardan çıkın ve Herkese Çağrı gönderin. Herkese Çağrı Tonu çalar ve yayın sırasında yanıp söner.
5. MENU/GRP düğmesine basarak çıkın.

Doğrudan Çağrıyı Ayarlama

1. MENU/GRP düğmesine basarak Grup Moduna girin.
2. düğmesine basarak All/Direct Call (Herkese/Doğrudan Çağrı) ayarına gelin.
3. veya düğmesine basarak bir Kimlik Numarası seçin.
4. veya SEL/ düğmesine basarak Doğrudan Çağrı Komutu gönderin. Seçilen Çağrı Tonu çalınır. Yayın sırasında ekranda TX simgesi ve CALL (Çağrı) simgesi görünür.
5. MENU/GRP düğmesine basarak Herkese/Doğrudan Çağrı ayarından çıkın.

Telsizinizdeki Özellikler

Kanal Tarama Modu

Telsizinizin aktif kanalları taramasını sağlar. Etkinlik algılandığında, telsiziniz 2 saniye (kulaklık olmadan VOX açık olduğunda 5 saniye) o kanalda kalır. Bu kanalda yayın yapmak için PTT düğmesine basın. Kalınan kanaldaki etkinlik son bulduğunda, telsiziniz diğer kanalları taramaya devam eder.

Kanal taramayı açmak için:

1. MENU/GRP düğmesine basarak Ortak Menüye girin. "SCAN" (Tara) ögesine gelin.
2. SEL/ düğmesine basarak kanal taramayı açın.
3. MENU/GRP veya PTT düğmesine basarak Tarama modunu kapatın.

Çift İzleme Modu

Sırayla anlık kanalı veya başka bir kanalı taramanızı sağlar.

Başka bir kanal ayarlayıp Çift İzlemeyi başlatmak için:

1. MENU/GRP düğmesine basarak Ortak Menüye girin. "2CH" (2 Kanal) öğesine ilerleyin.
2. veya düğmesine basarak kanalı seçin, sonra SEL/düğmesine basın.
3. veya düğmesine basarak Alt Kodu seçin, sonra SEL/düğmesine basın.
4. Telsiz Çift İzlemeyi başlatır.

Not: O anki kanalla aynı kanalı ve Alt Kodu ayarlarsanız Çift İzleme çalışmaz.

1. MENU/GRP düğmesine basarak Çift İzleme modunu kapatın.

Oda Dinleme

PTT düğmesine basmadan telsizinizin sesleri/gürültüleri algılamasını (ayarlanan hassasiyet düzeyine göre) ve dinleyen telsize göndermesini sağlar. İzleyen telsiz bu modda herhangi bir yayın alamaz.

Oda Dinlemeyi açmak için:

1. MENU/GRP düğmesine basarak Ortak Menüye girin. "ROOM" (Oda) öğesine ilerleyin.
2. SEL/ düğmesine basarak seçin.
3. veya düğmesine basarak istediğiniz oda dinleme hassasiyeti seviyesini seçin.

Not: Sessiz ortamlarda 1. düzeyi kullanın. Çok gürültülü ortamlarda 5. düzeyi kullanın. SEL/ düğmesine basarak Oda Dinlemeyi kapatın. MENU/GRP düğmesine basarak Oda Dinlemeyi kapatın.

Not: Dinlenen odadaki ses/gürültü 60 saniyeden uzun süre devam ederse, dinleyen telsiz dinlemeyi 5 saniye süreyle durdurur ve sonra tekrar devam eder.

Sessiz Mod

Sessiz mod gelen tüm çağrıların sesini kapatır. Gelen çağrı olduğunda telsizin arka aydınlatması yanıp söner. Çağrı yanıtlanmazsa, arka aydınlatma kapanır ve sinyal kesilinceye

kadar yanıp söner. T80/T80 Extreme Telsiz yanıtlanmayan bir çağrı olduğunda titrer.

Yayın yaptığınızda, aldığınızda başka bir düğmeye bastığınızda sessiz mod 15 saniyeliğine devre dışı bırakılır.

Sessiz modu açmak için:

1. MENU/GRP Düğmesine basarak Ortak Menüye girin.
2. "SLNT" (Sessiz) öğesini seçin.
3. SEL/ düğmesine basarak seçin.
4. düğmesine basarak Sessiz Modu açın. Kanal Göstergesinde "Y" görüntülenir. Onaylanır.
5. düğmesine basarak Sessiz Modu kapatın. Kanal Göstergesinde "N" görüntülenir. Kaybolur.

Zaman Sayacı

Telsizinizin 59 dakika 59 saniye süre saymasını seçer. Bu modda gelen çağrıları alabilirsiniz.

Zaman sayacını kullanmak için:

1. MENU/GRP düğmesine basarak Ortak Menüye girin. "TIME" (Zaman) ögesine ilerleyin.
2. SEL düğmesine basarak Zaman Sayacını seçin.
3. SEL/ düğmesine basarak Zaman Sayacını başlatın.
4. SEL/ düğmesine basarak Zamanlayıcıyı duraklatın. SEL/ düğmesine basarak Zaman Sayacını açın/kapatın.
5. MENU/GRP veya PTT düğmesine basarak zaman sayacını durdurun veya sıfırlayın.

Not: Bir çağrı alınırsa, Kimlik Adı belirtilir ve sonra telsiz zamanlayıcı moduna döner ve Çağrı Simgesi yanıp söner.

Tuş Kilidi

Tuş takımını kilitlemek için SEL/ düğmesine "LOCK" (Kilit) görününceye kadar basın. Tuş takımının kilidini açmak için SEL/ düğmesine "UNLK" (Kilit Aç) kayboluncaya kadar basın.

LCD Arka Aydınlatması

Herhangi bir düğmeye (PTT hariç) basıldığında LCD ekran 10 saniye süreyle aydınlatılır.

İzleme Modu

Geçerli kanaldaki zayıf sinyalleri dinlemenizi sağlar. İzleme modunu açmak için:

1. Kısa bir süre dinlemek için MON düğmesine basın. simgesi yanıp söner.
2. Sürekli dinlemek için MON düğmesini 2 saniye basılı tutun. simgesi yanıp sönmeye devam eder.

İzleme modunu kapatmak için:

MON, MENU/GRP veya SEL düğmesine basarak "Normal"

moda dönün. simgesinin yanıp sönmesi durur.

Anlaşıldı Sinyali

Bir PTT veya VOX yayınının bittiğini belirtmek için çalınır. Tuş Sesleri açık olduğunda hoparlörden duyulabilir. Tuş Sesleri kapalıysa hoparlörden duyulamaz.

Anlaşıldı Sinyalini açmak/kapatmak için, ▲ düğmesini basılı tutarak telsizi açma düğmesini çevirin. Anlaşıldı Sinyalini kapatmak için adımı tekrarlayın.

LED Fener

Telsizinizde dahili bir LED Fener bulunur.

Düğme bırakılıncaya kadar LED Fener göstergesi yanar.

Onaylı Aksesuarlar

NNTN8870_R Kulak)iç kulakkı
NNTN8868_R	Kafa bantlı kulakkı
IXTN4011_XTR Kulakkı
IXPN4016_BK uyumlu adaptorör
IXPN4017_AB uyumlu adaptorör
IXNN4002_NiMH pil

Garanti Bilgisi

Motorola Solutions Çift yönlü telsizinizi ve/veya orijinal aksesuarlarınızı satın aldığınız yetkili Motorola Solutions bayisi

veya satıcısı garanti taleplerini karşılar ve/veya garanti hizmeti sağlar.

Garanti hizmetinizi almak için lütfen telsizinizi bayinize veya satın aldığınız yere götürün. Telsizinizi Motorola Solutions'a iade etmeyin.

Garanti hizmetinden faydalanmak için faturanızın bir kopyasını ya da satın alma tarihini taşıyan, satın aldığınızı gösterir eşdeğer bir belge sunmanız gerekir. Çift yönlü telsiz üzerindeki seri numarası da açık bir şekilde görülmelidir. Ürün üzerindeki tip veya seri numarası değiştirilir, silinir, kaldırılır veya okunmaz hale gelirse garanti geçerli olmaz.

Garanti Kapsamına Girmeyenler

• Ürünün normal ve olağan şekilde kullanılmasından veya bu kullanıcı kılavuzundaki talimatlara uyulmamasından kaynaklanan arızalar veya hasarlar. Kötüye kullanım, kaza veya ihmalden kaynaklanan arızalar veya hasarlar. Uygunsuz test, çalıştırma, bakım, ayarlama veya her türlü değişiklik ya da modifikasyon nedeniyle ortaya çıkan arızalar veya hasarlar.
• Doğrudan malzeme veya işçilikteki kusurlar neden olmadığı sürece antenlerdeki kırılmalar veya hasarlar.
• Performansı olumsuz yönde etkileyecek veya her türlü garanti talebini doğrulamak için gerekli incelemeleri ve test yapılmasını engelleyecek şekilde sökülen veya tamir edilen ürünler. Kapsama alanından kaynaklanan arızalar veya hasarlar.
• Nem, sıvı veya sıvı dökülmesinden kaynaklanan arızalar veya hasarlar. Normal kullanımdan dolayı çizilen veya hasar gören tüm plastik yüzeyler ve dış etkilere maruz kalan tüm parçalar.
• Geçici olarak kiralanan ürünler.
• Parçaların normal kullanım, aşınma ve yıpranmasından kaynaklanan periyodik bakımı ve onarımı veya değişimi.

Telif Hakkı Bilgisi

Bu kılavuzda açıklanan Motorola Solutions ürünleri, yarı iletken belleklerde veya diğer ortamlarda kaydedilmiş olan ve telif hakkıyla korunan Motorola Solutions programlarını içerebilir. Amerika Birleşik Devletleri ve diğer ülkelerdeki kanunlar Motorola Solutions'a, telif haklarıyla korunan bilgisayar programlarını kopyalamak veya herhangi bir formatta çoğaltmak konusundaki münhasır haklar dahil olmak üzere, telif haklarıyla korunan Motorola Solutions programları üzerinde belirli münhasır haklar sağlamaktadır.

Buna göre, bu kullanım kılavuzunda açıklanan Motorola Solutions ürünlerinde yer alan ve telif haklarıyla korunan hiçbir Motorola Solutions bilgisayar programı, Motorola Solutions'ın açık yazılı izni alınmadan hiçbir şekilde kopyalanamaz ve çoğaltılamaz. Ayrıca, Motorola Solutions ürünlerinin satın alınması, bir ürünün satışında kanunların uygulanması gereği ortaya çıkan, münhasır olmayan normal kullanım lisansı dışında, Motorola Solutions'ın telif hakları, patentleri veya patent başvuruları uyarınca doğrudan ya da zımni, önceden yapılan beyanın değiştirilmesini yasaklanması veya başka bir şekilde herhangi bir ücretsiz lisans hakkı veriyormuş gibi kabul edilemez.

MOTOROLA, MOTO, MOTOROLA SOLUTIONS ve Stilize M Logosu, Motorola Trademark Holdings, LLC'nin ticari markaları veya tescilli ticari markalarıdır ve lisans altında kullanılmaktadır. Diğer ticari markalar, ilgili sahiplerinin malıdır.

© 2012 ve 2016 Motorola Solutions, Inc. Tüm hakları saklıdır.

Not

TÜRKÇE

RADYO FREKANSI ENERJİSİNİN ETKİSİ VE TAŞINABİLİR RADYOTELEFONLARIN GÜVENLİĞİNE İLİŞKİN KILAVUZ

DİKKAT!
