TLKR T81 Hunter - Radio MOTOROLA - Bezpłatna instrukcja obsługi

Typ produktu	Dwukierunkowe radio PMR (Private Mobile Radio)
Marka i model	Motorola TLKR T81 Hunter
Wymiary (przybliżone)	160 x 55 x 30 mm
Waga (przybliżona)	120 g (bez baterii)
Zasilanie	Akumulator NiMH (w zestawie) lub 4 baterie alkaliczne AAA
Czas pracy baterii	Do 16 godzin w normalnych warunkach
Liczba kanałów	8 kanałów PMR (446.00625 - 446.09375 MHz)
Podkody	121 (38 kodów CTCSS i 83 kody DCS)
Maksymalny zasięg	Do 10 km (zmienny w zależności od otoczenia)
Główne funkcje	VOX, dioda LED, 10 dzwonków, podświetlany ekran LCD, skanowanie kanałów, podwójne czuwanie, blokada klawiatury, automatyczne wyłączanie, oszczędzanie energii, monitoring otoczenia, tryb cichy, programator czasowy
Stopień ochrony IP	IPX4 (odporny na zachlapania)
Akcesoria w zestawie	2 radia, 2 klipsy do paska, stacja ładująca, zasilacz sieciowy, 2 uchwyty baterii, 2 akumulatory NiMH, 1 słuchawka, 1 pasek, instrukcja obsługi
Konserwacja i czyszczenie	Ładować baterie co 3 miesiące; przechowywać w temperaturze od -20°C do 35°C w suchym miejscu; do czyszczenia używać miękkiej, suchej szmatki
Bezpieczeństwo	Przed użyciem przeczytać instrukcję bezpieczeństwa i dotyczącą narażenia na fale radiowe; nie narażać na nadmierną wilgoć; używać wyłącznie zatwierdzonych akcesoriów
Części zamienne i naprawy	Akumulatory NiMH (nr kat. IXNN4002), słuchawki (NNTN8870_R, NNTN8868_R, IXTN4011), zasilacze (IXPN4016, IXPN4017) dostępne; naprawa przez autoryzowanego sprzedawcę
Gwarancja	Ograniczona gwarancja sprzedawcy; nie obejmuje: uszkodzeń powstałych w wyniku niewłaściwego użytkowania, modyfikacji, upadku lub kontaktu z płynami
Informacje ogólne	Zgodny z normami europejskimi; prawa autorskie Motorola Solutions; wyprodukowano na licencji

Często zadawane pytania - TLKR T81 Hunter MOTOROLA

Jaki jest maksymalny zasięg Motorola TLKR T81 Hunter?

Deklarowany maksymalny zasięg to 10 km na otwartej przestrzeni. Może się jednak znacznie różnić w zależności od otoczenia (budynki, teren, roślinność) i warunków pogodowych.

Jak wymienić baterię w radiu?

Wyłącz radio. W modelu T81 Hunter użyj monety, aby odblokować pokrywę komory baterii. Wymień akumulator NiMH lub baterie AAA. Załóż pokrywę i zablokuj ją.

Czy mogę używać baterii alkalicznych zamiast akumulatora?

Tak, możesz używać 4 baterii alkalicznych AAA. Należy pamiętać, że czas pracy będzie inny, a wskazany poziom naładowania może być mniej dokładny.

Jak włączyć funkcję VOX?

Naciśnij MENU/GRP, aby wejść do bieżącego menu, przejdź do opcji VOX, naciśnij SEL/, a następnie wybierz poziom czułości (1-5). Poziom N wyłącza funkcję. Transmisja głosowa uruchamia się automatycznie, gdy mówisz do mikrofonu.

Co zrobić, jeśli radio nie włącza się?

Sprawdź, czy baterie są prawidłowo zamontowane i naładowane. Jeśli używasz baterii, spróbuj nowych. Upewnij się, że przycisk włączania/wyłączania jest przekręcony zgodnie z ruchem wskazówek zegara. Jeśli problem nadal występuje, skontaktuj się ze sprzedawcą.

Jak ustawić głośność?

Obróć pokrętło na górze radia zgodnie z ruchem wskazówek zegara, aby zwiększyć głośność, i przeciwnie do ruchu wskazówek zegara, aby ją zmniejszyć.

Jak zablokować klawiaturę?

Przytrzymaj przycisk SEL/, aż na ekranie pojawi się 'VERR'. Aby odblokować, powtórz czynność, aż wyświetli się 'DEVERR'.

Ile czasu potrzeba na pełne naładowanie baterii?

Zalecany czas ładowania to 14 godzin dla całkowicie rozładowanego akumulatora NiMH, zarówno przez stację ładującą, jak i ładowanie bezpośrednie.

Czy mogę słuchać rozmów innych radiotelefonów?

Tak, jeśli inne radia działają na tym samym kanale i podkodzie. Możesz także użyć funkcji skanowania kanałów w celu wyszukania aktywności na wszystkich kanałach.

Czy radio jest wodoodporne?

Model T81 Hunter ma stopień ochrony IPX4, co oznacza, że jest odporny na zachlapania wodą, ale nie może być zanurzany.

INSTRUKCJA OBSŁUGI TLKR T81 Hunter MOTOROLA

Zgodnie z obowiązującymi normami i przepisami, przed rozpoczęciem korzystania z urządzenia należy zapoznać się z dołączonym do zestawu podręcznikiem „Działanie energią o częstotliwości radiowej i przewodnik dotyczący bezpieczeństwa”, który zawiera instrukcje gwarantujące bezpieczne użytkowanie oraz uwagi dotyczące energii o częstotliwości radiowej.

Zawartość opakowania

Zawartość opakowanla T80 T80		Extreme	T80 Extreme	T81 Hunter
R a d	i	o		2
Zatrzask do paska 2 2 4 1
Baza do ladowania z 2 gniażdami	1	1	2	1
Adapter prȩdu zmiennego 1 1	- 1
Y-Adapter prȩdu zmiennego -- 1	-
Włkadka na akumulatory	2 2 4 2
Pakiet akumulatorów niklowo-wodorkowych NiMH	2	2	4	2
Zestaw sluchawkowy	-	2	4	1
Smycz	-	2 4 1
Podręcznik uzytkownika	1	1	1	1
Ładowarka samochodowa	--- 1

Tabela częstotliwości

Ka-Częstotliwość

nat (MHz)

Ka-Częstotliwość

nat (MHz)

Ka-

naf (MHz)

1 446,006254

2 446,018755

3 446.031256

446,043757

446,056258 446,09375

446.06875

Funkcje i dane techniczne

8 kanałów PMR, 121 kodów (38 kodów CTCSS i 83 kody DCS), zasięg do 10 km* - Wewnętrzny układ nadawania uruchamianego głosem (VOX) - Latarka LED, 10 wybieralnych dźwięków wywołania, podświetlany ciekłokrystaliczny wyświetlacz LCD, dźwięk końca nadawania - Stoper - Monitorowanie pomieszczenia, ładowarka do akumulatorów - Wskaźnik poziomu ładowania baterii, monitor kanału - Skanowanie kanału, funkcja nasłuchu dwóch kanałów - Blokada klawiatury, automatyczne wyłączanie zasilania - Automatyczne sterowanie wyciszania szumów - Automatyczne powtarzanie (przewijanie) - Oszczędność baterii - Alarm niskiego poziomu baterii - Przejście w tryb czuwania przy niskim poziomie baterii, dźwięk (włączony/wyłączony) - Połączenia bezpośrednie (identyfikacja dzwoniącego), połączenie grupowe, tryb cichy, połączenie ogólne - Automatyczna zmiana kanału - Klasyfikacja IP: IPX2 (dla T80), IPX4 (dla T80 Extreme, T81 Hunter) - Źródło zasilania: pakiet akumulatorów NiMH / 4 alkaliczne baterie AAA, czas pracy baterii: 16 godzin (w typowych warunkach) *Zasięg może ulegać zmianie w zależności od warunków środowiskowych i/lub topograficznych.

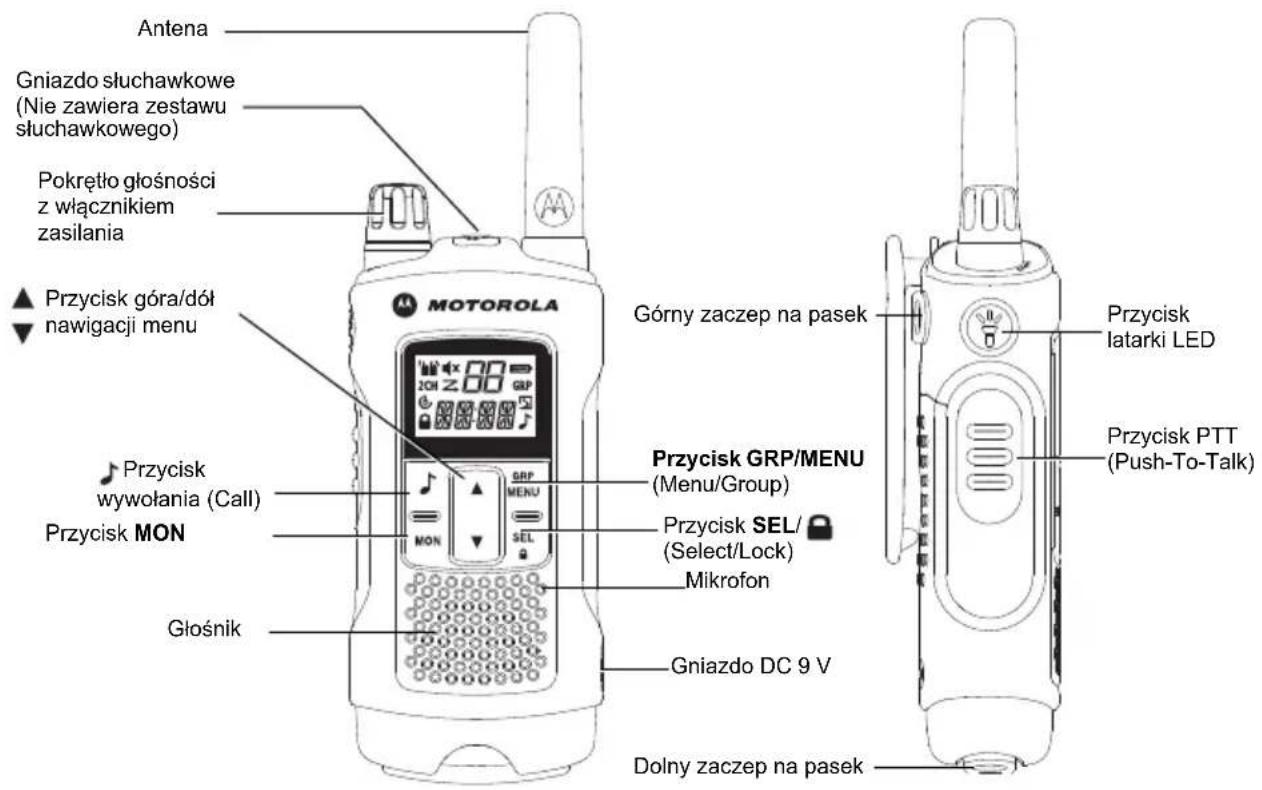

Sterowanie i funkcje

Uwaga: na ilustracji pokazano model T80 Extreme. Stosuje się również do radiotelefonów T80, T81 Hunter.

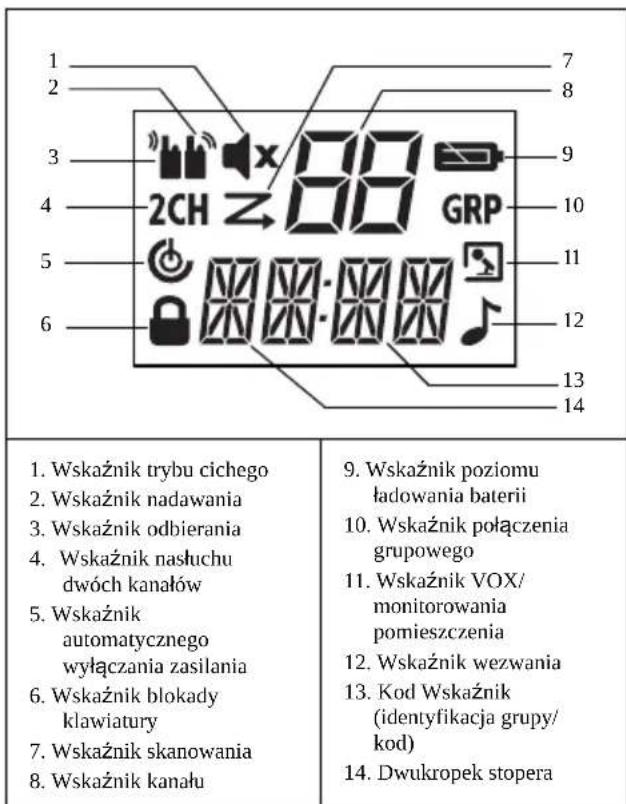

Wyświetlacz, instalowanie akumulatora

1. Upewnić się, że radio jest wyłączone.
2. Dla T80: Aby usunąć pokrywę komory baterii, nacisnąć klapkę u dołu pokrywy komory. Dla T80 Extreme i T81 Hunter: Aby usunąć pokrywę komory baterii, użyć monety do podważenia pokrywy komory.
3. Zamontować akumulatory NiMH w komorze baterii.
4. Założyć pokrywę komory baterii.

Uwaga: zastosowanie niewłaściwego typu akumulatorów może grozić ich eksplozją. Akumulatory należy używać oraz utylizować zgodnie z instrukcjami.

Poziom baterii i alarm niskiego poziomu baterii

Oznacza, ze bateria jest calkowicie naładowana.

Miga, kiedy bateria jest bliska Rozladowania, naleźny naładowość radiotelefon lub natychmiast wymienić baterie. (Dzȩwć alarmu wydawany co 5 sekund na czas 30 sekund, kiedy bateria jest bliska rozladowania.)

Konserwacja akumulatora

1. Nie używany akumulator należy ładować co najmniej raz na trzy miesiące.
2. Po zakończeniu korzystania z radiotelefonu należy wyjąć akumulator i przechowywać go w bezpiecznym miejscu.
3. Przechowywać akumulator w temperaturze od -20°C do 35°C w warunkach niskiej wilgotności. Unikać kontaktu akumulatora z wilgocią lub czynnikami korozyjnymi.

Ładowanie radiotelefonu

Ładowanie bezpośrednie:

1. Upewnić się, że radio jest wyłączone.
2. Podłącz zasilacz do gniazda 9V urządzenia. Podłącz drugi koniec zasilacza do gniazda samochodowego.
3. Zestaw baterii należy ładować przez 14 godzin.

Ładowanie za pomocą bazy:

1. Upewnić się, że radio jest wyłączone.
2. Podłączyć adapter AC do wejścia DC 9V bazy ładującej.
3. Umieścić bazę na stabilnym podłożu.
4. Umieścić radiotelefon zwrócony klawiaturą do przodu w bazie do ładowania.
5. Wskaźnik LED będzie się świecił przez cały czas pozostawienia radiotelefonu w bazie do ładowania.

Uwaga: zestaw baterii należy ładować przez 14 godzin.

Korzystanie z wkładki na akumulatory:

1. Wymontować pakiet akumulatorów NiMH z radiotelefonu.
2. Umieścić wkładkę na akumulatory w bazie do ładowania.
3. Zamontować pakiet akumulatorów NiMH w bazie do ładowania. Upewnić się, że styki są prawidłowo wyrównane.
4. Wskaźnik LED będzie się świecił przez cały czas pozostawienia radiotelefonu w bazie do ładowania.

Uwaga: zestaw baterii należy ładować przez 14 godzin.

Podstawowa obsługa radia

Przed rozpoczęciem korzystania z radia przeczytaj niniejszą instrukcję obsługi.

Włączanie/wyłączanie radia

W celu włączenia radia, obrócić pokrętło zgodnie z kierunkiem ruchu wskazówek zegara.

W celu wyłączenia radia, obrócić pokrętło przeciwnie do kierunku ruchu wskazówek zegara.

Regulacja głośności

Zwiększyć głośność obracając pokrętło zgodnie z kierunkiem ruchu wskazówek zegara.

Zmniejszyć głośność obracając pokrętło przeciwnie do kierunku ruchu wskazówek zegara.

Regulacja dźwięku (tony klawiszy)

Radio emituje sygnał dźwiękowy przy każdym wciśnięciu przycisku (z wyjątkiem przycisku PTT).

Wcisnąć i przytrzymać przycisk podczas włączania radia, aby włączyć/wyłączyć dźwięk.

Nawigacja po menu

Radio posiada dwie funkcje menu: menu wyboru i zwykłe menu.

1. Nacisnąć przycisk SEL/, aby wejść do menu wyboru.
2. Nacisnąć przycisk MENU/GRP, aby wejść do zwykłego menu.
3. Kolejne naciśnięcia przycisku SEL/ lub MENU/GRP spowodują przechodzenie między funkcjami menu.
4. Wykonać jedną z poniższych czynności, aby wyjść z funkcji menu:

a. Nacisnąć przycisk MENU/GRP, b. Nacisnąć przycisk PTT, c. Poczekać 10 sekund do automatycznego powrotu urządzenia w "normalny" tryb pracy.

Rozmowa przez radio

1. Przysunąć radio do ust na odległość 5-8 cm.
2. Nacisnąć i przytrzymać przycisk PTT, aby mówić.

Na wyświetlaczu pojawi się ikona

1. Zwolnić przycisk PTT. Teraz możesz odbierać nadchodzące połączenia. W takim przypadku na ekranie pojawi się ikona

Aby odpowiedzieć, powtórzyć procedurę od kroku 1.

Uwaga: Jeżeli nadajesz przez 60 sekund, radio emituje sygnał limitu czasu TX Time Out i miga ikona. Radio przestanie transmitować.

Aby przeprowadzić rozmowę, obydwa radia należy ustawić na ten sam kanał i kod. Należy zapoznać się z "Wybór kanału i kodu" poniżej.

Wybór kanału i kodu

Aby wybrać kanał:

1. SEL/aby wejść do menu wyboru. Przechodzić przez kolejne pozycje do momentu, gdy wskaźnik kanału zacznie mrugać.
2. Lab - wybrany kanał.

Aby wybrać kod:

1. SEL/aby wejść do menu wyboru. Przechodzić przez kolejne pozycje do momentu, gdy wskaźnik kodu zacznie mrugać.
2. lub wcisnąć aby wybrać zadany kod.
3. Wyjść z menu wyboru.

Menu wyboru

Radio posiada następującą strukturę menu wyboru:

Nadawanie uruchamiane głosem (VOX)

Transmisja rozpoczyna się z rozpoczęciem mowy do mikrofonu zamiast użycia przycisku PTT.

Aby wybrać poziom VOX:

1. MENU/GRP aby wejść do zwykłego menu. Przejść dalej i wybrać "VOX".
2. SEL/aby wybrać.
3. lub aby ustawić wybrany poziom czułości VOX.
4. Wyjść z menu wyboru.

Uwaga: Poziom "N" (wyłączone) dezaktywuje VOX. Poziomy 1-5 ustawiają czułość układu VOX. Poziomu 1 należy używać w cichym otoczeniu, a poziomu 5 w głośnym otoczeniu. Można ustalić właściwy poziom czułości mówiąc do mikrofonu. Jeśli miga, głos zaakceptowano.

Wysyłanie dźwięku wywołania

Twoje radio jest wyposażone w 10 wybieralnych dźwięków wywołania.

Aby wybrać dźwięk wywołania:

1. MENU/GRP aby wejść do zwykłego menu. Przejść do "TONE".
2. SEL/aby wybrać.
3. lub aby wybrać żądany dźwięk wywołania.
4. Wyjść ze zwykłego menu.

Aby wysłać wybrany dźwięk wywołania:

1. aby wysłać wybrany dźwięk wywołania. Wybrany dźwięk będzie automatycznie wysyłany przez ustawiony okres czasu.
2. PTT aby anulować dźwięk wywołania.

Automatyczne wyłączanie zasilania

Funkcja automatycznego wyłączania zasilania pozwala na ustawienie czasu, po którym radio wyłączy się automatycznie.

1. MENU/GRP aby wejść do zwykłego menu. Przechodzić przez kolejne pozycje menu aż do “PWR”, wybierz ustawienie automatycznego wyłączania zasilania mruga.
2. SEL/ aby wybrać.
3. lub aby wybrać czas od ON (włączone), 1 godz., 2 godz., i 3 godz.
4. Wyjdź z menu.

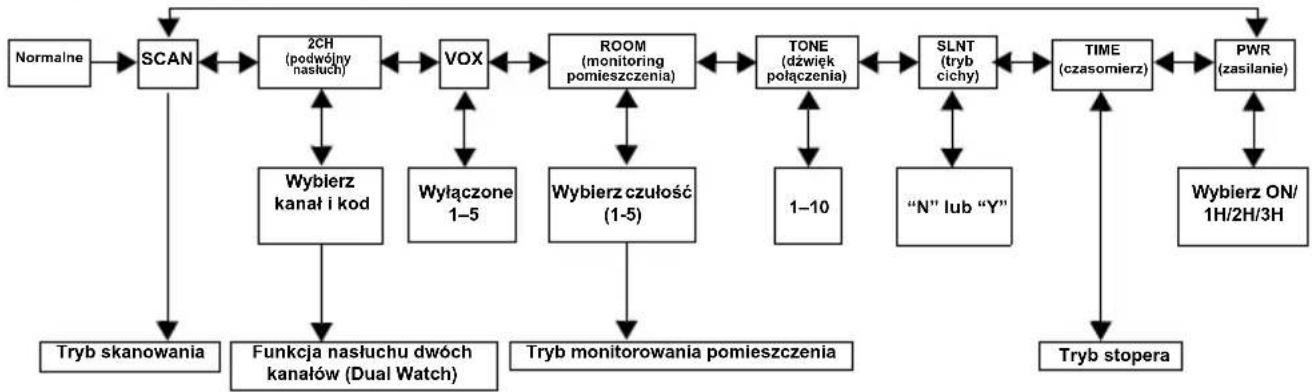

Zwykłe menu

Radio posiada następującą strukturę zwykłego menu:

Menu grupowe

1. Nacisnąć i przytrzymać MENU/GRP aby wejść do menu grupowego (GROUP MENU).
2. lub aby przejść przez menu GRP/CODE/ RING/ID).
3. SEL/aby wybrać.
4. lub aby przejść do wybranego stanu lub numeru.
5. SEL/aby wybrać.
6. MENU/GRP aby wyjść.

Ustawienie trybu grupowego

1. Nacisnąć i przytrzymać MENU/GRP, aby wejść do menu grupowego (GROUP MENU).
2. SEL/aby sterować trybem grupowym.
3. lub aby włączyć "Y" (tak). Nacisnąć SEL/aby wejść do menu grupowego i ustawienia kodu grupy.
4. lub aby wybrać "N" (nie). Nacisnąć SEL/aby wyjść z menu grupowego.

Ustawienie kodu grupy

1. lub aby wybrać kod grupy.
2. SEL/ aby zakończyć ustawienie kodu grupy.
3. Radio przechodzi do menu wyboru dźwięków dzwonka "Ring Tone Setting Menu".
4. MENU/GRP aby cofnąć się do menu grupowego.

Ustawienie dźwięku dzwonka

Użytkownik może wybrać dźwięk dzwonka dla połączenia bezpośredniego. Dźwięki dzwonka są takie same jak dźwięki wywołania.

1. lub aby wybrać dźwięk dzwonka.
2. Usłyszysz wybrany dźwięk dzwonka.

Ustawienie identyfikacji (ID)

Każde radio w grupie musi mieć ustawiony identyfikator rozmówcy. Użytkownik może ustawić identyfikator rozmówcy o długości do czterech (4) znaków.

1. aby wybrać numer ID.
2. W przypadku gdy numer identyfikacji ID jest już zajęty, zostanie wyświetlony komunikat USED. Jeśli USED nie pojawia się, identyfikator jest dostępny.
3. SEL/, aby przejść do ustawienia identyfikatora rozmówcy.

Ustawienie identyfikatora rozmówcy

Identyfikator rozmówcy pojawia się na wyświetlaczu drugiego radia podczas wykonywania połączenia ogólnego lub bezpośredniego. Identyfikator rozmówcy pojawi się także na wyświetlaczu drugiego radia podczas wykonywania z niego połączenia bezpośredniego. Jeśli nie ustawiono identyfikatora rozmówcy, wyświetla się numer urządzenia.

1. lub aby wybrać znak, który będzie migał na wyświetlaczu.
2. SEL/ aby wybrać i przejść do kolejnego znaku.
3. SEL/ aby zapisać numer identyfikacji i identyfikator rozmówcy. Uwaga: Radio anuluje wybrany numer identyfikacji i wprowadzony identyfikator rozmówcy, po czym wychodzi z menu grupowego, przy naciśnięciu przycisku MENU/GRP.

Ustawienie kanału w trybie grupowym

Aby ustawić automatyczną zmianę kanału w trybie grupowym: 1. MENU/GRP aby wejść w tryb grupowy. 2. SEL/, aby wejść w ustawienie kanału. 3. aby przejść do "ustawienia automatycznej zmiany kanału". 4. SEL/ aby wybrać. Numer kanału zacznie migać i wyświetli się komunikat "ALL". 5. lub aby wybrać kanał. 6. SEL/ lub aby wysłać polecenie automatycznej zmiany kanału. 7. MENU/GRP aby powrócić do ustawienia kanału w trybie grupowym.

Aby ustawić kanał ręcznie w trybie grupowym: 1. MENU/GRP aby wejść w tryb grupowy. 2. SEL/ aby wejść w ustawienie kanału. 3. lub aby wejść w "ręczne ustawienie kanału". 4. SEL/ aby wybrać. Numer kanału zacznie migać i wyświetli się komunikat "MY". 5. lub aby wybrać kanał ręcznie. 6. SEL/ aby opuścić ręczne ustawienie kanału. 7. MENU/GRP aby powrócić do ustawienia kanału w trybie grupowym.

Ustawienie połączenia ogólnego.

1. MENU/GRP aby wejść w tryb grupowy.
2. aby wejść w ustawienia połączenia ogólnego/bezpośredniego.
3. lub naciśnij przycisk, aby wybrać połączenia ogólne. Wyświetli się komunikat "SYNC".
4. Naciśnij SEL/ lub aby opuścić to ustawienie i rozpocząć połączenie ogólne. Usłyszysz dźwięk połączenia ogólnego. Ikona miga podczas transmisji.
5. Naciśnij MENU/GRP, aby wyjść.

Ustawienie połączenia bezpośredniego

1. Naciśnij MENU/GRP, aby wejść w tryb grupowy.
2. aby wejść w ustawienie połączenia ogólnego/bezpośredniego.
3. lub aby wybrać numer ID.
4. lub naciśnij SEL/, aby wysłać polecenie połączenia bezpośredniego. Usłyszysz wybrany dźwięk dzwonka. Na wyświetlaczu pojawia się ikona TX i ikona CALL podczas transmisji.
5. Naciśnij MENU/GRP, aby powrócić do ustawienia połączenia ogólnego/bezpośredniego.

Funkcje radia

Tryb skanowania kanału

Umożliwia skanowanie aktywnych kanałów. W przypadku wykrycia aktywności radio pozostaje na tym kanale przez 2 sekundy (5 sekund w trybie VOX bez zestawu słuchawkowego). Aby nadawać na tym kanale, naciśnij przycisk PTT. Kiedy aktywność na tym kanale się skończy, radio będzie skanować dalej.

Aby włączyć skanowanie kanału:

1. Naciśnij MENU/GRP, aby wejść do zwykłego menu. Przejdź do "SCAN".
2. SEL/aby włączyć skanowanie kanału.
3. MENU/GRP lub PTT aby wyłączyć tryb skanowania.

Funkcja nasłuchu dwóch kanałów (Dual Watch)

Pozwala na naprzemienne skanowanie bieżącego i innego kanału.

Aby ustawić inny kanał i zainicjować funkcję nasłuchu dwóch kanałów:

1. MENU/GRP, aby wejść do zwykłego menu. Przejść do "2CH".
2. lub aby wybrać kanał, po czym nacisnąć SEL/
3. lub aby wybrać kod, po czym nacisnąć SEL/
4. Radio rozpoczyna pracę w trybie nasłuchu dwóch kanałów.

Uwaga: W przypadku wyboru tych samych kanałów i kodów, tryb nasłuchu dwóch kanałów nie działa.

1. MENU/GRP aby wyłączyć tryb nasłuchu dwóch kanałów.

Monitorowanie pomieszczenia

Pozwala na wykrywanie głosów/hałasów (zgodnie z ustawionym poziomem czułości) i transmisję do nasłuchującego radia bez użycia przycisku PTT. Radio monitorujące nie odbiera w tym trybie żadnych transmisji.

Aby włączyć monitorowanie pomieszczenia:

1. MENU/GRP aby wejść do zwykłego menu. Przejść do "ROOM".
2. SEL/aby wybrać.
3. lub aby wybrać pożądany poziom czułości monitorowania pomieszczenia.

Uwaga: Poziomu 1 należy używać w cichym otoczeniu. Poziomu 5 należy używać w hałaśliwym otoczeniu.

1. SEL/aby włączyć monitorowanie pomieszczenia. MENU/GRP aby włączyć monitorowanie pomieszczenia. Uwaga: W przypadku gdy głos/hałas w monitorowanym pomieszczeniu rozlega się dłużej niż 60 sekund, radio monitorujące przystaje nasłuchiwać na 5 sekund, po czym wznawia pracę.

Tryb cichy

Tryb cichy wyciszy wszystkie przychodzące połączenia. Podświetlenie radia miga podczas przychodzącego połączenia. Jeśli nie odbierzesz połączenia, podświetlenie wyłączy się, a obraz będzie migać aż do zaniknięcia sygnału. Model T80/T80E będzie wibrować w przypadku nieodebranego połączenia.

Tryb cichy zostanie wyłączony na 15 sekund w przypadku nadawania, odbierania lub naciśnięcia jakichkolwiek przycisków.

Aby włączyć tryb cichy: 1. MENU/GRP aby wejść do zwykłego menu. 2. Wybrać "SLNT". 3. SEL/ aby wybrać. 4. aby włączyć tryb cichy: "Y" jest wyświetlane na wskaźniku kanału. x pojawia się. 5. aby wyłączyć tryb cichy: "N" jest wyświetlane na wskaźniku kanału. x znika.

Stoper

Pozwala na odliczanie czasu do 59 minut i 59 sekund. W tym trybie radio może odbierać połączenia.

Aby użyć stopera:

1. MENU/GRP aby wejść do zwykłego menu. Przejść do "TIME".
2. SEL/ aby wybrać stoper.
3. SEL/ aby uruchomić stoper.
4. SEL/ aby włączyć pauzę w pracy stopera. SEL/ aby włączyć/wyłączyć stoper.
5. MENU/GRP lub PTT, aby zatrzymać lub zresetować stoper.

Uwaga: W przypadku odebrania połączenia zostanie wyświetlony identyfikator rozmówcy, po czym radio powróci do trybu stopera, a ikona wezwania będzie migać.

Blokada klawiatury

Nacisnąć i przytrzymać SEL/, aż pojawi się "LOCK", aby zablokować klawiaturę.

Nacisnąć i przytrzymać SEL/, aż zniknie "UNLK", aby odblokować klawiaturę.

Podświetlenie wyświetlacza LCD

Wyświetlacz LCD podświetli się automatycznie na 10 sekund po naciśnięciu jakiegokolwiek z przycisków (z wyjątkiem PTT).

Tryb monitorowania

Umożliwia słuchanie słabych sygnałów na bieżącym kanale.

Aby włączyć tryb monitorowania:

1. Nacisnąć przycisk MON dla krótkiego nasłuchiwania. Ikona miga.
2. Nacisnąć i przytrzymać przycisk MON przez 2 sekundy dla ciągłego nasłuchiwania. Ikona nadal miga.

Aby wyłączyć tryb monitorowania:

Naciśnij przycisk MON, MENU/GRP lub SEL, aby powrócić do trybu "normalnego". Ikona przestaje migać.

Dźwięk końca nadawania

Wskazuje koniec transmisji PTT lub VOX. Jest słyszalny przy głośniku, kiedy dźwięki przycisków są włączone. Nie jest słyszalny przy głośniku, kiedy dźwięki przycisków są wyciszone.

Wciśnij i przytrzymaj przycisk podczas włączania radia, aby włączyć dźwięk końca nadawania. Powtórz poprzedni krok, aby wyłączyć dźwięk końca nadawania.

Latarka LED

Twoje radio posiada wbudowaną latarkę LED. Wskaźnik latarki LED pozostanie włączony do momentu zwolnienia przycisku.

Zatwierdzone akcesoria

NNTN8870_R Konsumenckie sluchawki

NNTN8868_R Konsumencki zestaw sluchawkowy

IXTN4011_Zestaw sluchawkowy XTR

IXPN4016_Ladowarka brytyjska

IXPN4017_Ladowarka europejska

IXNN4002_Batera NiMH

Informacja dotycząca gwarancji

Autoryzowany dealer lub sprzedawca firmy Motorola Solutions w miejscu zakupu dwukierunkowego radia Motorola Solutions i/lub oryginalnych akcesoriów uzna roszczenia gwarancyjne i/lub zapewni serwis gwarancyjny.

Zwróć radio do dealera lub sprzedawcy, aby skorzystać z serwisu gwarancyjnego. Nie zwracaj radia do firmy Motorola Solutions.

Aby móc skorzystać z serwisu gwarancyjnego, należy przedstawić paragon lub porównywalny zastępczy dowód opatrzony datą zakupu. Dwukierunkowe radio powinno również zawierać wyraźnie widoczny numer seryjny. Niniejsza gwarancja nie będzie obowiązywała, jeżeli numery seryjne lub opisujące rodzaj telefonu komórkowego zostały zmienione, usunięte, przeniesione lub są nieczytelne.

Czego nie obejmuje gwarancja

• Usterki lub uszkodzenia wynikające z używania produktu w sposób inny niż przewidziany lub nieprzestrzeganie instrukcji zawartych w tym podręczniku użytkownika.
• Usterki lub uszkodzenia wynikające z niewłaściwego używania, wypadku lub zaniedbania.
• Usterki lub uszkodzenia wynikające z przeprowadzania niewłaściwych prób, z eksploatacji, konserwacji, regulacji lub jakichkolwiek przeróbek i modyfikacji. Zniszczenia lub uszkodzenia anten, chyba że jest to spowodowane wadami materiałowymi lub niewłaściwym wykonawstwem.
• Rozmontowanie lub naprawa wyrobu wykonana w sposób wpływający negatywnie na działanie wyrobu lub uniemożliwiający przeprowadzenia odpowiedniej kontroli oraz testów w celu zweryfikowania roszczenia z tytułu gwarancji. Usterki lub uszkodzenia wynikające z zasięgu.
• Usterki lub uszkodzenia wynikające z zawilgocenia, zalania lub zanieczyszczenia.
• Wszystkie powierzchnie plastikowe i inne części zewnętrzne, które zostały porysowane lub uszkodzone w wyniku zwykłej eksploatacji wyrobu.
• Wyroby czasowo przekazane do używania.
• Okresowa konserwacja i naprawa lub wymiana części w związku z normalnym zużyciem.

Informacja o sprawach autorskich

Produkty firmy Motorola Solutions opisane w tym podręczniku mogą obejmować chronione oprogramowanie firmy Motorola Solutions umieszczone w pamięci półprzewodnikowej lub innych mediach. Prawo w Stanach Zjednoczonych i innych krajach zapewnia firmie Motorola Solutions pewne wyłączne prawa do chronionych prawem autorskim programów, między innymi wyłączne prawo do kopiowania lub reprodukowania chronionego programu w dowolny sposób.

Zgodnie z tym wszelkie chronione prawem autorskim programy firmy Motorola Solutions zawarte w produktach Motorola Solutions opisanych w tym podręczniku nie mogą być kopiowane ani reprodukowane w jakikolwiek sposób bez wyraźnej pisemnej zgody firmy Motorola Solutions. Ponadto zakup produktów firmy Motorola nie może być uważany za przekazanie — w sposób bezpośredni, dorozumiany, na podstawie wcześniejszych oświadczeń lub w jakikolwiek inny — licencji na chronione prawami autorskimi, patentami lub zgłoszeniami patentowymi, należące do firmy Motorola Solutions. Wyjątek stanowi zwykła, niewyłączna, wolna od opłat licencja, jaka zgodnie z prawem jest skutkiem transakcji sprzedaży produktu.

MOTOROLA, MOTO, MOTOROLA SOLUTIONS oraz stylizowane logo M są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Motorola Trademark Holdings, LLC i są używane na licencji. Wszystkie inne znaki towarowe są własnością ich właścicieli.

©2012 oraz 2016 Motorola Solutions, Inc. Wszelkie prawa zastrzeżone.

UWAGA

UWAGA!

Przed rozpoczęciem użytkowania tego produktu należy zapoznać się z dołączoną do urządzenia książeczką informacji o bezpieczeństwie oddziaływania emitowanej energii o częstotliwości radiowej, w której zawarte są instrukcje dotyczące

techniki bezpieczeństwa, informacje o oddziaływaniu energii o częstotliwości radiowej, a także dane o zgodności z obowiązującymi standardami i normami.

Zawartość opakowania
