TLKR T81 Hunter - Rádio MOTOROLA - Manual de utilização gratuito

Tipo de produto	Rádio PMR (Rádio Móvel Privado) bidirecional
Marca e modelo	Motorola TLKR T81 Hunter
Dimensões (aprox.)	160 x 55 x 30 mm
Peso (aprox.)	120 g (sem baterias)
Alimentação	Bateria NiMH recarregável (incluída) ou 4 pilhas alcalinas AAA
Autonomia da bateria	Até 16 horas em condições normais
Número de canais	8 canais PMR (446.00625 - 446.09375 MHz)
Subcódigos	121 (38 códigos CTCSS e 83 códigos DCS)
Alcance máximo	Até 10 km (variável de acordo com o ambiente)
Funções principais	VOX, lâmpada LED, 10 tons de chamada, ecrã LCD retroiluminado, varredura de canais, dupla vigilância, bloqueio de teclado, desligamento automático, economia de energia, monitoramento ambiental, modo silencioso, temporizador
Índice de proteção IP	IPX4 (resistente a respingos)
Acessórios incluídos	2 rádios, 2 clipes de cinto, estação de carregamento, adaptador de corrente, 2 suportes de bateria, 2 baterias NiMH, 1 auscultador, 1 cordão, guia de utilização
Manutenção e limpeza	Carregar as baterias a cada 3 meses; armazenar entre -20°C e 35°C em local seco; usar um pano macio e seco para limpeza
Segurança	Ler o guia de segurança e exposição RF antes de usar; não expor à humidade excessiva; usar apenas acessórios aprovados
Peças sobressalentes e reparabilidade	Baterias NiMH (ref. IXNN4002), auscultadores (NNTN8870_R, NNTN8868_R, IXTN4011), adaptadores (IXPN4016, IXPN4017) disponíveis; reparação por revendedor autorizado
Garantia	Garantia limitada pelo revendedor; não coberto: danos decorrentes de mau uso, modificação, queda ou exposição a líquidos
Informações gerais	Em conformidade com as normas europeias; copyright Motorola Solutions; fabricado sob licença

Perguntas frequentes - TLKR T81 Hunter MOTOROLA

Qual é o alcance máximo do Motorola TLKR T81 Hunter?

O alcance máximo anunciado é de 10 km em campo aberto. No entanto, pode variar consideravelmente dependendo do ambiente (edifícios, relevo, vegetação) e das condições meteorológicas.

Como trocar a bateria do rádio?

Desligue o rádio. Para o modelo T81 Hunter, use uma moeda para destravar a tampa do compartimento da bateria. Substitua a bateria NiMH ou as pilhas AAA. Coloque a tampa de volta e trave-a.

Posso usar pilhas alcalinas em vez da bateria recarregável?

Sim, você pode usar 4 pilhas alcalinas AAA. Note que a autonomia será diferente e o nível da bateria exibido pode ser menos preciso.

Como ativar a função VOX?

Pressione MENU/GRP para acessar o menu atual, navegue até a opção VOX, pressione SEL/ e escolha um nível de sensibilidade (1 a 5). O nível N desativa a função. A transmissão de voz inicia automaticamente quando você fala no microfone.

O que fazer se o rádio não ligar?

Verifique se as baterias estão corretamente instaladas e carregadas. Se estiver usando pilhas, tente pilhas novas. Certifique-se de que o botão liga/desliga está girado no sentido horário. Se o problema persistir, entre em contato com seu revendedor.

Como ajustar o volume?

Gire o botão rotativo na parte superior do rádio no sentido horário para aumentar o volume e no sentido anti-horário para diminuí-lo.

Como travar o teclado?

Pressione e segure o botão SEL/ até que 'VERR' apareça no ecrã. Para destravar, repita a operação até exibir 'DEVERR'.

Quanto tempo leva para carregar completamente a bateria?

O tempo de carregamento recomendado é de 14 horas para uma bateria NiMH completamente descarregada, seja pela estação de carregamento ou carregamento direto.

Posso ouvir as conversas de outros rádios?

Sim, se os outros rádios estiverem no mesmo canal e no mesmo subcódigo. Você também pode usar a função varredura de canais para procurar atividade em todos os canais.

O rádio é à prova d'água?

O modelo T81 Hunter possui um índice de proteção IPX4, o que significa que é resistente a respingos de água, mas não deve ser submerso.

MANUAL DE UTILIZADOR TLKR T81 Hunter MOTOROLA

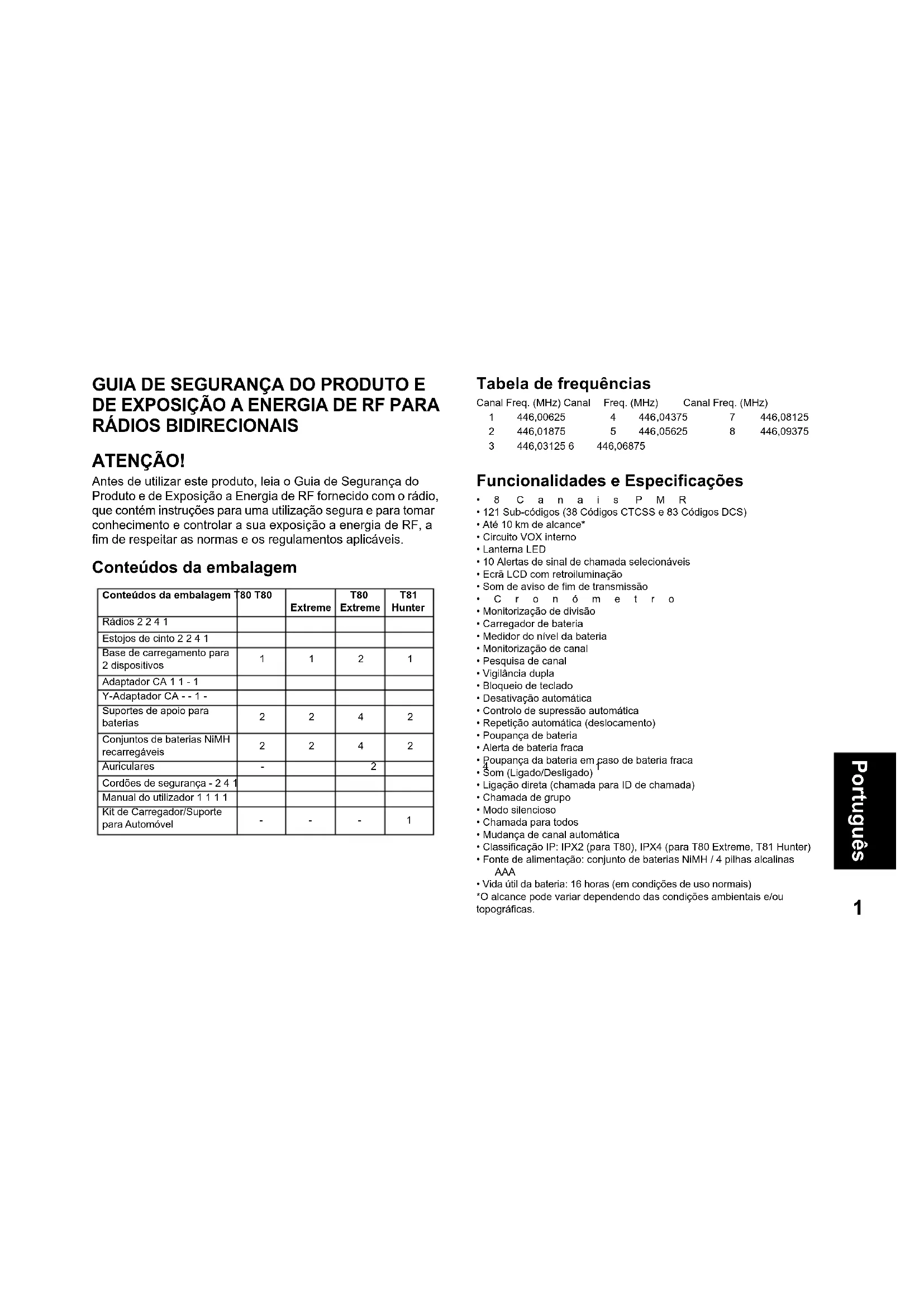

GUIA DE SEGURANÇA DO PRODUTO E DE EXPOSIÇÃO À ENERGIA DE RF PARA RÁDIOS BIDIRECIONAIS

ATENÇÃO!

Antes de utilizar este produto, leia o Guia de Segurança do Produto e de Exposição à Energia de RF fornecido com o rádio, que contém instruções para uma utilização segura e para conhecer e controlar a sua exposição à energia de RF, a fim de respeitar as normas e os regulamentos aplicáveis.

Conteúdos da embalagem

Conteudos da embalagem	T80 T80	Extreme	T80 Extreme	T81 Hunter
Rádios 2 2 4 1
Estojos de cimento 2 2 4 1
Base de carregamento para 2 dispositivos	1	1	2	1
Adaptador CA 1 1 - 1
Y-Adaptador CA - - 1 -
Suportes de apoio para baterias	2	2	4	2
Conjuntos de baterias NiMH recarregáveis	2	2	4	2
Auriculas	-		2
Cordões de segurança - 2 4 1
Manual do'utilizar 1 1 1 1
Kit de Carregador/ Suporte para Automóvel	-	-	-	1

Tabela de frequências

Canal Freq. (MHz) Canal		Freq. (MHz)		Canal Freq. (MHz)
1	446,00625	4	446,04375	7	446,08125
2	446,01875	5	446,05625	8	446,09375
3	446,03125 6	446,06875

Funcionalidades e Especificações

8 Canais PMR - 121 Sub-códigos (38 Códigos CTCSS e 83 Códigos DCS) - Até 10 km de alcance Circuito VOX interno - Lanterna LED 10 Alertas de sinal de chamada selecionáveis Ecrã LCD com retroiluminação - Som de aviso de fim de transmissão Cronómetro - Monitorização de divisão - Carregador de bateria Medidor do nível da bateria - Monitorização de canal - Pesquisa de canal Vigilância dupla - Bloqueio de teclado Desativação automática - Controlo de supressão automática - Repetição automática (deslocamento) - Poupança de bateria - Alerta de bateria fraca Poupança da bateria em caso de bateria fraca Som (Ligado/Desligado) - Ligação direta (chamada para ID de chamada) Chamada de grupo - Modo silencioso - Chamada para todos Mudança de canal automática - Classificação IP: IPX2 (para T80), IPX4 (para T80 Extreme, T81 Hunter) - Fonte de alimentação: Conjunto de baterias NiMH / 4 pilhas alcalinas AAA Vida útil da bateria: 16 horas (em condições de uso normais) O alcance pode variar dependendo das condições ambientais e/ou topográficas.

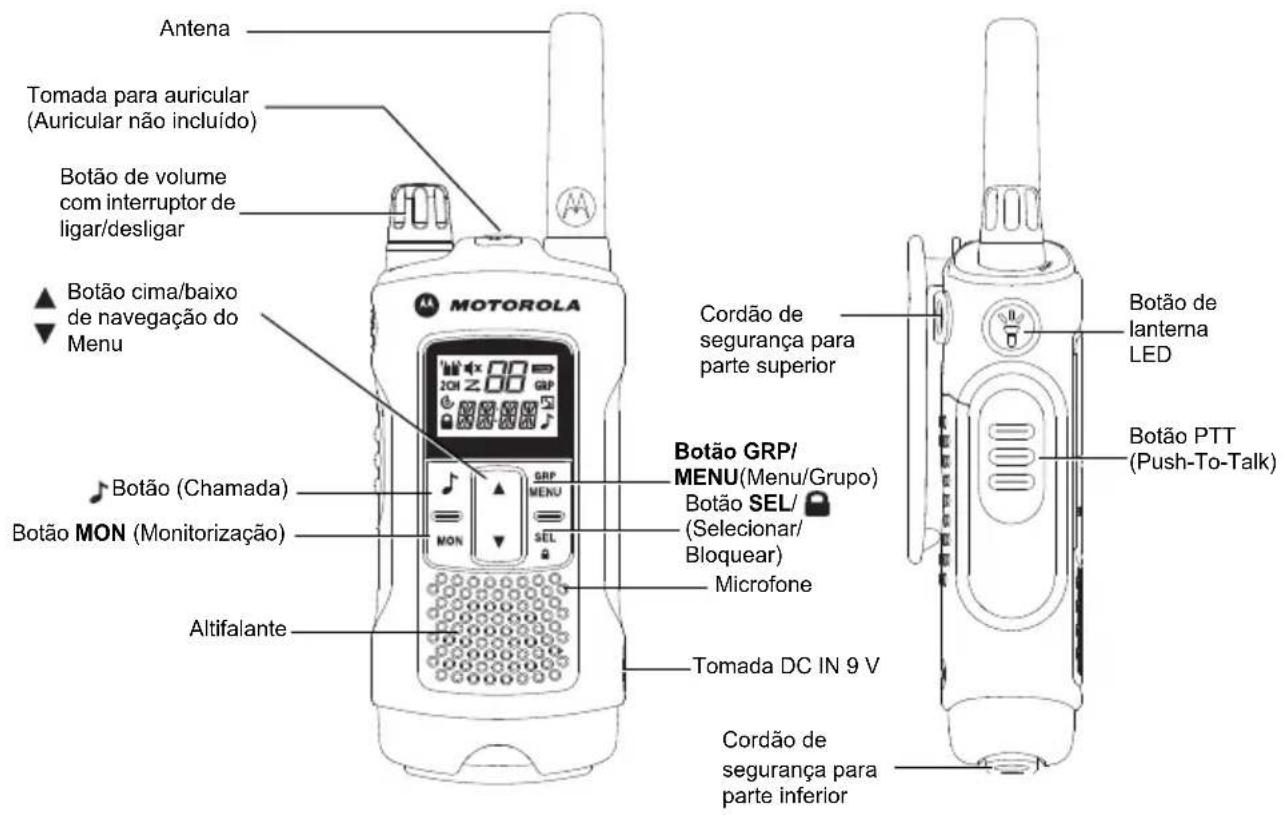

Controlos e Funções Nota: o rádio descrito é o T80 Extreme. Também aplicável aos rádios T80 e T81 Hunter.

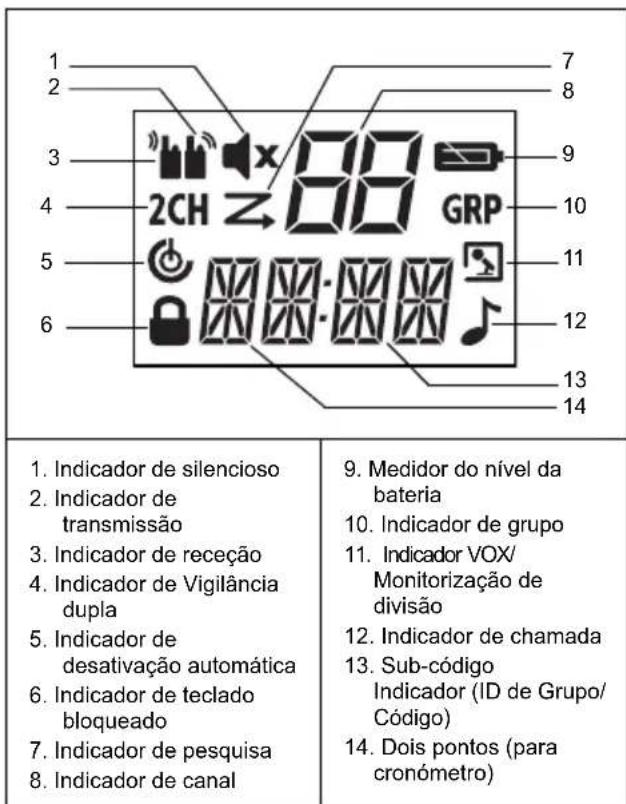

Ecrã Instalar a bateria

1. Certifique-se de que o rádio está DESLIGADO.
2. No T80: para abrir a tampa do compartimento da bateria, pressione a patilha na parte inferior da tampa do compartimento. No T80 Extreme e T81 Hunter: para abrir a tampa do compartimento da bateria, use uma moeda para abrir a tampa da bateria.
3. Instale as baterias NiMH no compartimento da bateria.
4. Volte a colocar a tampa do compartimento da bateria.

Atenção: Risco de explosão se a bateria for substituída por um tipo de bateria incorreto. Elimine as baterias usadas de acordo com as instruções.

Nível da bateria e Alerta de bateria fraca

Indica que a bateria está totalmente carregada.

Pisca quando a bateria está fraça; correque o rácio ou substitua imeditamente as pilhas. (O som de alerta toca a cada 5 segundos durante 30segundos quando a bateria está fraça.)

Manutenção da capacidade da bateria

1. Carregue as baterias uma vez a cada três vezes, pelo menos, quando não estiverem a ser utilizadas.
2. Por motivos de armazenamento, retire a bateria do rádio antes da utilização.
3. Guarde as baterias a uma temperatura entre -20°C e 35°C e baixa humidade. Evite ambientes húmidos e materiais corrosivos.

Carregar o RÁDIO

1. Certifique-se de que o rádio está DESLIGADO.
2. Ligue o adaptador CA à tomada DC IN 9V. Ligue a outra extremidade do adaptador CA a uma tomada de acessório de veículo.
3. Carregue o conjunto de baterias durante 14 horas.

Usando a base de carregamento:

1. Certifique-se de que o rádio está DESLIGADO.
2. Ligue o adaptador CA à tomada DC IN 9V da base de carregamento.
3. Coloque a base de carregamento sobre uma superfície estável.
4. Coloque o rádio na base de carregamento com o teclado virado para a frente.
5. O indicador LED acenderá e permanecerá aceso enquanto o rádio estiver no carregador.

Usando o suporte de apoio da bateria:

1. Retire o conjunto de baterias NiMH recarregáveis do rádio.
2. Coloque os suportes de apoio das baterias na base de carregamento.
3. Instale o conjunto de baterias NiMH na base de carregamento. Certifique-se de que os contactos de carregamento estão corretamente alinhados.
4. O indicador LED acenderá e permanecerá aceso quando o rádio estiver no carregador.

Operações básicas do rádio

Leia este guia de referência na totalidade antes de tentar usar a unidade.

Ligar e desligar o rádio

Para LIGAR o rádio, rode o botão no sentido dos ponteiros do relógio.

Para DESLIGAR o rádio, rode o botão no sentido contrário ao dos ponteiros do relógio.

Ajustar o volume

Aumente o volume rodando o botão no sentido dos ponteiros do relógio.

Para diminuir o volume, rode o botão no sentido contrário ao dos ponteiros do relógio.

Ajustar o Som (som das teclas)

O rádio emite um som cada vez que um dos botões é premido

(exceto os botões PTT e

Mantenha premido o botão enquanto LIGA o rádio para LIGAR/DESLIGAR o som.

Navegar pelo Menu

O seu rádio tem duas funções de Menu: Menu SeLECTIONAR e Menu Comum.

1. Para aceder ao Menu SeLECTIONAR, prima o botão SEL/
2. Para aceder ao Menu Comum, prima o botão MENU/GRP.
3. Se continuar a premir o botão SEL/ ou o botão MENU/GRP, avançará pelo menu.
4. Para sair da função Menu, efetue uma das seguintes operações:

a. Prima o botão MENU/GRP, b. Prima o botão PTT c. Aguarde 10 segundos até que a unidade volte automaticamente ao modo "Normal".

Utilizar o rádio para fazer

1. Mantenha o rádio a 5-8 cm da sua boca.
2. Mantenha premido o botão PTT quando fala. O aparece no ecrã.
3. Solte o botão PTT. Agora pode receber chamadas. Quando o fizer, é apresentado no ecrã. Para responder, repita o processo a partir do passo 1.

Nota: Quando continuar a transmitir durante 60 segundos, o rádio emite o tom Tempo Limite TX e o ícone pisca. O rádio cessará de transmitir.

1. Botão SEL/ para aceder ao Menu SELECIONAR. Avance até que o indicador de canal pisque.
2. para o canal desejado.

1. Botão SEL/ para aceder ao Menu Selecionar. Avance até que o indicador de sub-código pisque.
2. para o sub-código desejado.
3. Saia do Menu SELECIONAR.

Menu Selecionar

O seu rádio navega através do Menu SELECIONAR como se segue:

A transmissão é iniciada ao falar para o microfone do rádio em vez de carregar o botão PTT.

1. Botão MENU/GRP para aceder ao Menu Comum. Avance e selecione "VOX".
2. SEL/ para selecionar.
3. para o nível de sensibilidade da VOX desejado.
4. Saia do Menu SELECIONAR.

Nota: O nível "N" (DESLIGADO) desativa a VOX. Os níveis 1-5 definem a sensibilidade do circuito VOX. Use o nível 1 em ambientes silenciosos e o nível 5 em ambientes ruidosos. Pode encontrar o nível de sensibilidade adequada falando para o microfone. Se piscar, a sua voz foi aceite.

Transmitir um sinal de chamada

O seu rádio está equipado com 10 sinais de chamada selecionáveis.

Para selecionar um sinal de chamada:

1. Botão MENU/GRP para aceder ao Menu Comum. Avance para "TONE".
2. SEL/ para selecionar.
3. Selecione o sinal de chamada desejado.
4. Saia do Menu Comum.

Para transmitir o sinal de chamada selecionado:

1. para transmitir o sinal de chamada selecionado. O som selecionado será automaticamente transmitido por um período de tempo fixo.
2. PTT para cancelar o sinal de chamada.

Desativação automática

A função de desativação automática permite configurar a hora a que o rádio se desliga automaticamente. 1. Botão MENU/GRP para aceder ao Menu Comum. Avance até "PWR" e a hora de desativação automática corrente fica. 2. SEL/ para selecionar. 3. Selecione a hora entre ON, 1H, 2H, e 3H. 4. Saia do Menu.

Menu Comum

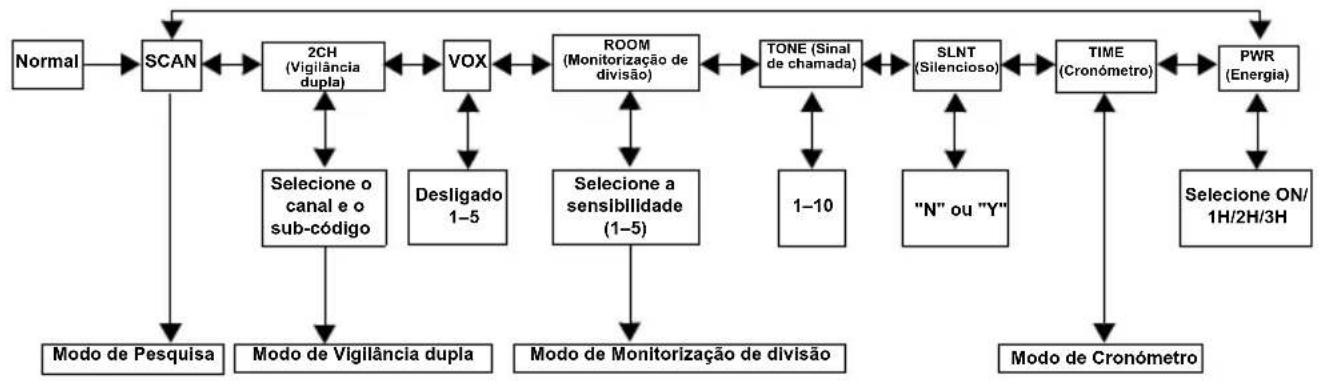

O seu rádio navega através do Menu Comum como se segue:

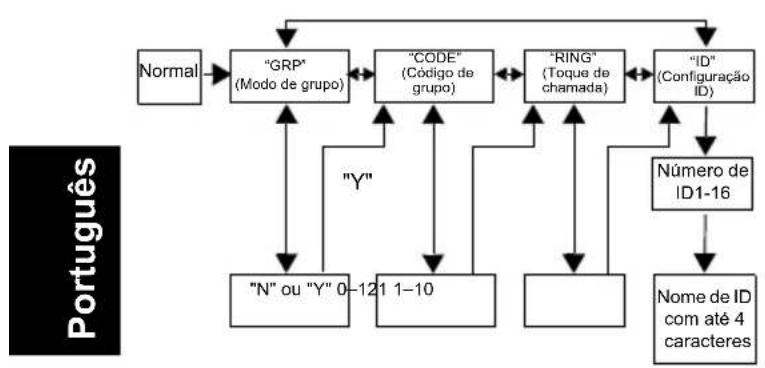

Menu de Grupo

1. Prima e mantenha premido MENU/GRP para aceder ao MENU DE GRUPO.
2. para passar para cada menu (GRP/CODE/RING/ID).
3. SEL/ para seleccionar.
4. para passar para a condição ou número desejado.
5. SEL/ para seleccionar.
6. MENU/GRP para sair.

1. para escolher o documento de grupo.
2. SEL/ para completar a configuração do documento de grupo.
3. O rádio entra no "Menu de Configuração do Toque de Chamada"
4. MENU/GRP para voltar ao Menu de Grupo.

Configure o toque de chamada

O utilizador pode selecionar o toque de chamada para uma chamada direta. Os toques de chamada e os sinais de chamada são iguais.

1. para seleccionar um toque de chamada.
2. O toque de chamada toca.

Configure o ID

Cada rádio do grupo tem de ser configurado com um ID. O utilizador pode configurar um nome de ID com até quando caracteres.

1. para selecionar um número de ID.
2. Se o ID já tiver sido escolhido, aparece UTILIZADO. Se não aparece UTILIZADO, quando o ID está disponível.
3. SEL/ Para avançar na configuração do nome de ID.

O nome de ID aparece no ecrã do outro rádio quando fizer uma chamada para todos ou uma chamada direta. O nome de ID também irá aparecer no ecrã do outro rádio quando eles estiverem a fazer uma chamada direta. Quando não estiver configurado nenhum nome de ID, aparece o número da unidade.

1. para selecionar um caráter que irá piscar no ecrã.
2. SEL/ Para selecionar e mover para o próximo caráter.
3. SEL/ para registar o número de ID e o nome de ID.

Nota: O rádio cancela o número de ID selecionado e o nome de ID introduzido e, em seguida, sai do Menu de Grupo quando o botão MENU/GRP é premido.

Configuração de canal no modo de grupo.

Para configurar a mudança automática de canal no modo de grupo:

1. MENU/GRP para aceder ao modo de grupo.
2. SEL/ para introduzir a configuração de canal.
3. paba "Configuração da Mudança Automática de Canal".
4. SEL/ para seleccionar.

O número de canal irá piscar e será visualizado "TODOS".

1. para seleccionar o canal.
2. SEL/ ou para transmitir o comando de Mudança Automática de Canal
3. MENU/GRP para voltar à configuração de canal no modo de grupo.

Para configurar manualmente o canal no modo de grupo:

1. MENU/GRP para aceder ao modo de grupo.
2. SEL/ para introduzir a configuração de canal.
3. para "Configuração Manual de Canal".
4. SEL/ para seleccionar.

O número de canal irá piscar e aparecerá "MY".

1. para seleccionar o canal manualmente.
2. SEL/ para sair da configuração manual de canal.
3. MENU/GRP para voltar à configuração de canal no modo de grupo.

Configurar chamada para todos

1. MENU/GRP para aceder ao modo de grupo.
2. para aceder à configuração de chamada para todos/ chamada direta.
3. para selecionar transmissão de chamada para todos. Aparece "SYNC".
4. SEL/ para sair desta configuração e transmitir chamada para todos.

Toca o toque de chamada para todos. Ele pisa quando transmite.

1. MENU/GRP para sair.

Configurar chamada direta

1. MENU/GRP para aceder ao modo de grupo.
2. para aceder à configuração de chamada para todos/ chamada direta.
3. para selecionar um número de ID.
4. ou SEL/ para transmitir o comando de chamada direta. O sinal de chamada selecionado toca. No ecrã aparece o ícone TX e o ícone de CHAMADA quando transmite.
5. MENU/GRP para voltar à configuração de chamada para todos/chamada direta.

Funcionalidades do rádio

Permite que o rádio pesquise canais ativos. Quando é detetada atividade, o rádio permanece nesse canal

durante 2 segundos (5 segundos para VOX LIGADA sem auricular). Para transmitir nesse canal, prima o botão PTT.

Quando terminar a atividade nesse canal, o rádio continua a procurar outros canais.

Para LIGAR o modo de pesquisa de canal:

1. MENU/GRP para aceder ao Menu Comum. Avance para "SCAN".
2. SEL/ para LIGAR o modo de pesquisa de canal.
3. MENU/GRP ou PTT para DESLIGAR o modo de pesquisa.

Modo de Vigilância dupla

Permite que o rádio monitore o canal atual e outro canal alternadamente.

Para configurar o outro canal e iniciar a Vigilância dupla:

1. MENU/GRP para aceder ao Menu Comum. Avance para "2CH".
2. ou para selecionar o canal e prima SEL/
3. ou para selecionar o sub-código e prima SEL/
4. O rádio inicia a Vigilância dupla.

Nota: Se for definido o mesmo canal e sub-código do canal atual, a Vigilância dupla não funciona. 5. MENU/GRP para DESLIGAR o modo de Vigilância dupla.

Monitorização de divisão

Permite que o rádio detecte vozes/ruídos (de acordo com o nível de sensibilidade definido) e transmita para o rádio de escuta sem premir o botão PTT. O rádio de monitorização não poderá receber quaisquer transmissões neste modo.

Para LIGAR a monitorização de divisão:

1. MENU/GRP para aceder ao Menu Comum. Avance para "ROOM".
2. SEL/ para seleccionar.
3. para o nível de sensibilidade da monitorização de divisão desejada.

Nota: Use o nível 1 em ambientes silenciosos. Use o nível 5 em ambientes muito ruidosos.

1. SEL/ para LIGAR a monitorização de divisão. MENU/GRP para DESLIGAR a monitorização de divisão. Nota: Se a voz/ruído na divisão monitorizada continuar durante mais de 60 segundos, o rádio monitorizador para a monitorização durante 5 segundos e recomeça.

Modo silencioso

O modo silencioso irá desativar o som de todas as chamadas recebidas. A retroiluminação do rádio pisca quando recebe uma chamada. Se a chamada não for aceite, a retroiluminação desliga-se e o pisca às não haver sinal. O rádio T80/T80Extreme vibrará quando houver uma chamada perdida. O modo silencioso está desativado durante 15 segundos quando transmitir, receber ou premir quaisquer outros botões.

Para LIGAR o modo silencioso: 1. MENU/GRP para aceder ao Menu Comum. 2. Seleccione "SLNT". 3. SEL/ para seleccionar. 4. para LIGAR o modo silencioso. "Y" é visualizado no indicador de canal. É necessário. 5. para DESLIGAR o modo silencioso. "N" aparece no indicador de canal. Desaparece.

Cronómetro

Permite que o rádio cronometre até 59 horas e 59 segundos. Pode receber chamadas neste modo.

Nota: quando recebe uma chamada, o nome de ID será indicado e o rádio voltará antes ao modo de cronómetro e o ícone de chamada piscará.

Mantenha premido SEL/ até aparecer /LOCK" para bloquear o teclado. Mantenha premido SEL/ até desaparecer /"UNLK" para desbloquear o teclado.

LCD com retroiluminação

O ecrã LCD ilumina-se automaticamente durante 10 segundos antes de o botão ser premido (exceto para PTT).

Modo de monitorização

Permite ouvir sinais fracos no canal atual.

Para LIGAR o Modo de Monitorização:

1. Prima o botão MON para ouvir brevemente. O ícone pisca.
2. Mantenha premido o botão MON durante 2 segundos para ouvir continuamente. O ícone continua a piscar.

Para DESLIGAR o Modo de Monitorização:

Prima o botão MON, MENU/GRP ou SEL/ para voltar para o modo "Normal". O ícone para de piscar.

Som de aviso de fim de transmissão

Toca para indicar o fim de uma transmissão PTT ou VOX. Pode ser ouvido pelo altifalante quando o som das teclas está ligado. Não pode ser ouvido pelo altifalante quando o som das teclas está desligado.

Mantenha premido o botão À enquanto LIGA o rádio para LIGAR o aviso de fim de transmissão. Repita o processo para DESLIGAR o aviso de fim de transmissão.

Lanterna LED

O rádio tem uma lanterna LED incorporada. O indicador da lanterna LED permanece ligado até soltar o botão.

Acessórios aprovados

NNTN8870_R Auriculares de consumo

NNTN8868_R Auricular com microfone de consumo

IXTN4011_Auricular XTR

IXPN4016_Adaptador para RU

IXPN4017_Adaptador para UE

IXNN4002_Batera NiMH

Informações sobre a garantia

O distribuidor ou revendedor autorizado Motorola Solutions onde comprou o seu rádio de duas vias e/ou acessórios originais compromete-se a responsabilizar-se pelos produtos sob garantia e/ou prestar os serviços previstos na garantia.

Envie o rádio ao distribuidor ou revendedor para requerer os serviços de garantia. Não envie o rádio para a Motorola Solutions.

De modo a poder usufruir dos serviços previstos na garantia, tem de apresentar o recibo de compra, ou um comprovativo de compra equivalente, com a data da compra. O rádio de duas vias deve também apresentar o número de série de forma legível. A garantia não será aplicada caso os números de modelo ou de série do produto tenham sido alterados, apagados, removidos ou estejam ilegíveis.

Casos não protegidos pela garantia

• Defeitos ou danos resultantes da utilização do produto em condições anormais ou incomuns, ou por não seguir as instruções deste manual de uso.
• Defeitos ou danos resultantes de utilização indevida, acidente ou negligência.
• Defeitos ou danos resultantes de testes, funcionamento, manutenção ou ajustes não adequados, ou qualquer tipo de alteração ou modificação.
• Quebras ou danos nas antenas, exceto quando resultem diretamente de defeitos dos materiais ou de fabrico.
• Produtos desmontados ou reparados de um modo que afete adversamente o desempenho ou impeça as inspeções e testes adequados para verificar qualquer reclamação de garantia.
• Defeitos ou danos resultantes do alcance.
• Defeitos ou danos resultantes de humidade, líquidos ou salpicos.
• Todas as superfícies de plástico e todas as outras partes externas que fiquem riscadas ou danificadas devido ao uso normal.
• Produtos alugados temporariamente.
• Manutenção e reparação periódica ou substituição de peças devido à utilização e desgaste normais.

Informações sobre os direitos de autor

Os produtos Motorola Solutions descritos neste manual podem incluir programas de computador protegidos por direitos de autor, armazenados em memórias semicondutoras ou noutros meios. A legislação dos Estados Unidos da América e de outros países reserva à Motorola Solutions direitos exclusivos para programas de computador protegidos por direitos de autor, incluindo o direito exclusivo de copiar e reproduzir em qualquer forma os programas protegidos por direitos de autor da Motorola.

Deste modo, quaisquer programas de computador da Motorola Solutions protegidos por direitos de autor e incluídos nos produtos Motorola Solutions descritos neste manual não podem ser de forma alguma reproduzidos sem o consentimento expresso por escrito da Motorola Solutions. Além disso, a compra de produtos Motorola Solutions não garantirá, direta ou implicitamente, impedimento ou, de outra maneira, qualquer licença sobre os direitos de autor, as patentes ou a aplicação de patentes da Motorola Solutions, exceto a licença normal e não exclusiva de utilização, implícita por força de lei na venda de um produto.

MOTOROLA, MOTO, MOTOROLA SOLUTIONS e o logótipo M estilizado são marcas comerciais ou marcas registadas da Motorola Trademark Holdings, LLC e são utilizados sob licença. Todas as outras marcas comerciais pertencem aos seus respetivos proprietários.

© 2012 e 2016 Motorola Solutions, Inc. Todos os direitos reservados.

NOTAS

EXPOSIÇÃO A ONDAS DE RÁDIO E SEGURANÇA DO PRODUTO PARA RÁDIOS PORTÁTEIS DE DUAS VIAS

AVISO!
