DMD210 - Elektronik ekran EPSON - Ücretsiz kullanım kılavuzu
Cihazın kılavuzunu ücretsiz bulun DMD210 EPSON PDF formatında.
| Ürün Türü | Müşteri Elektronik Ekranı (Müşteri Ekranı) |
| Marka | Epson |
| Model | DMD210 |
| Ekran Tipi | Floresan Tüp Gösterge (VFD) |
| Karakter Sayısı | 40 karakter (20 sütun x 2 satır, 5x7 matris) |
| Görüntü Rengi | Yeşil (505 nm) |
| Parlaklık | 700 cd/m² |
| Arayüz | RS-232 ve USB 2.0 (Tam hız 12 Mbps) |
| Görüntüleme Ünitesi Boyutları | 260 (G) x 60 (D) x 83 (Y) mm |
| Ağırlık (yalnızca görüntüleme ünitesi) | Yaklaşık 0,6 kg |
| Elektrik Beslemesi | 21,6 ~ 26,4 VDC (sistem tarafından sağlanır, isteğe bağlı PS-180 veya TM yazıcı ile) |
| Güç Tüketimi | Yaklaşık 6,0 W (RS-232 veya bağımsız USB gücü) |
| Eğim Açısı | Maksimum 36° (3 adım) |
| Maksimum Dönüş Açısı | 330° |
| Kullanım Ömrü | 20.000 saat |
| Çalışma Sıcaklığı | Kılavuzda belirtilmemiş, iç mekan kullanımı |
| Çalışma Nem Oranı | Kılavuzda belirtilmemiş, aşırı nemden kaçının |
| Montaj Seçenekleri | DP-210 Taban (eğilebilir), TM yazıcı için DP-502 Braket |
| Yapılandırma | İletişim parametreleri ve otomatik test için DIP anahtarları |
| Güvenlik | Bakım öncesi fişini çekin; açmayın; belirtilen güç kaynağını kullanın |
| Bakım | Kuru bir bezle temizleyin; yakınında yanıcı ürünler kullanmayın |
| Yedek Parçalar / Onarılabilirlik | Yetkili Epson servis merkezi ile iletişime geçin; kendiniz tamir etmeyin |
| Genel Bilgiler | Kullanım kılavuzu birden çok dilde mevcuttur; sürücüler Epson web sitesinden indirilebilir |
Sık sorulan sorular - DMD210 EPSON
Kullanıcıların soruları hakkında DMD210 EPSON
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Elektronik ekran PDF formatında ücretsiz! Kılavuzunuzu bulun DMD210 - EPSON ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. DMD210 markasının EPSON.

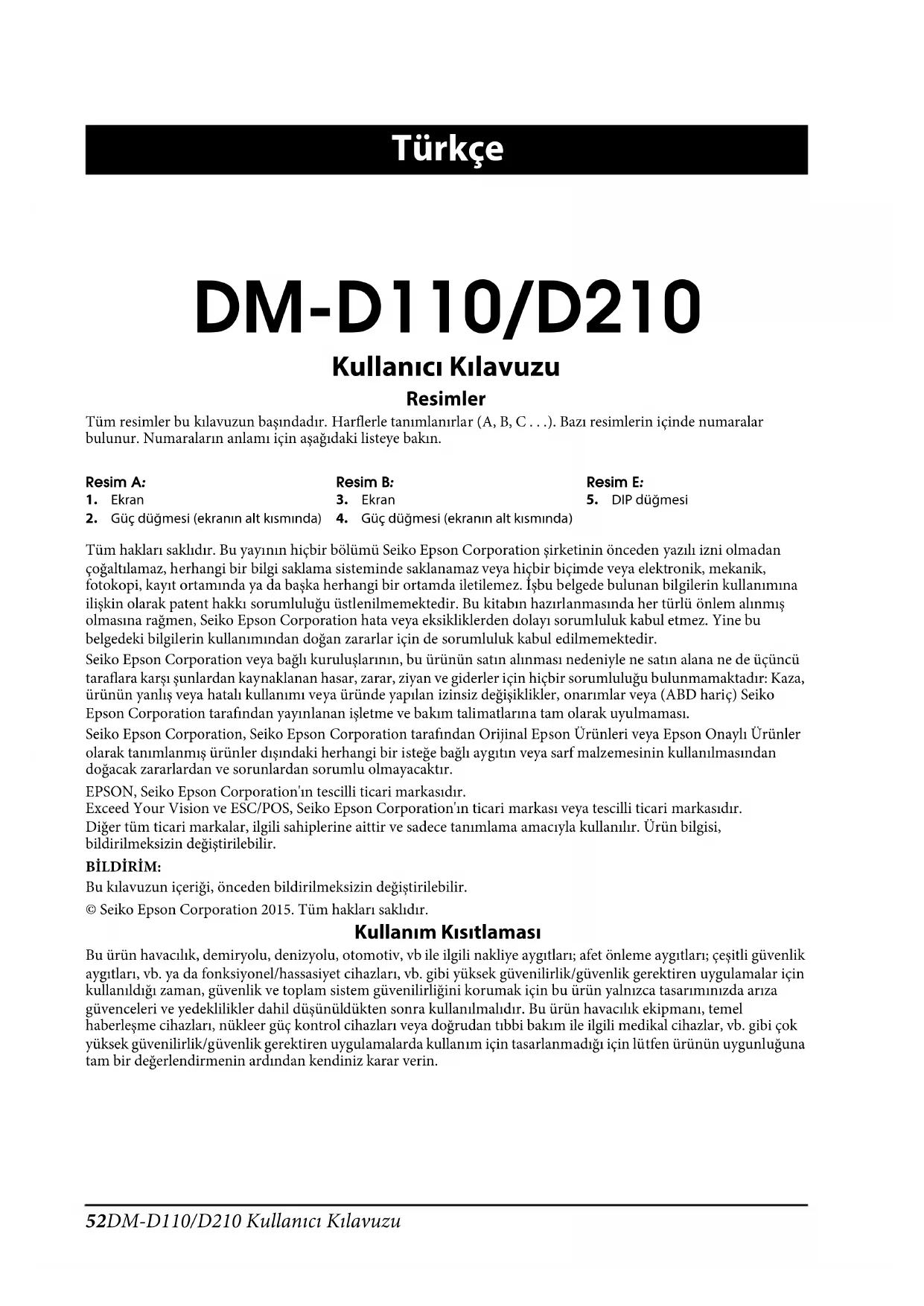

KULLANIM KILAVUZU DMD210 EPSON
Tüm resimler bu kılavuzun bir parçasıdır. Harflerle tanımlanırlar (A, B, C...). Bazı resimlerin içinde numaralar bulunur. Numaraların anlamı için aşağıdaki listeye bakın.
Resim A:
- Ekran
- Güç düğmesi (ekranın alt kısmında)
Resim B:
- Ekran
- Güç düğmesi (ekranın alt kısmında)
Resim E:
- DIP düğmesi
Tüm hakları saklıdır. Bu yayının hiçbir bölümü Seiko Epson Corporation şirketinin önceden yazılı izni olmadan çoğaltılamaz, herhangi bir bilgi saklama sisteminde saklanamaz veya hiçbir biçimde veya elektronik, mekanik, fotokopi, kayıt ortamında ya da başka herhangi bir ortamda iletilemez. İşbu belgede bulunan bilgilerin kullanımına ilişkin patent hakkı sorumluluğu üstlenilmemektedir. Bu kitabın hazırlanmasında her türlü önlem alınmış olmasına rağmen, Seiko Epson Corporation hata veya eksikliklerden dolayı sorumluluk kabul etmez. Yine bu belgedeki bilgilerin kullanımından doğan zararlar için de sorumluluk kabul edilmemektedir.
Seiko Epson Corporation veya bağlı kuruluşlarının, bu ürünün satın alınması nedeniyle ne satın alana ne de üçüncü taraflara karşı şunlardan kaynaklanan hasar, zarar, ziyan ve giderler için hiçbir sorumluluğu bulunmamaktadır: Kaza, ürünün yanlış veya hatalı kullanımı veya üründe yapılan izinsiz değişiklikler, onarımlar veya (ABD hariç) Seiko Epson Corporation tarafından yayınlanan işletme ve bakım talimatlarına tam olarak uyulmaması.
Seiko Epson Corporation, Seiko Epson Corporation tarafından Original Epson Ürünleri veya Epson Onaylı Ürünler olarak tanımlanmış ürünler dışındaki herhangi bir isteğe bağlı aygıt veya sarf malzemesinin kullanılmasından doğacak zararlardan ve sorunlardan sorumlu olmayacaktır.
EPSON, Seiko Epson Corporation'in tescilli ticari markasıdır. Exceed Your Vision ve ESC/POS, Seiko Epson Corporation'in ticari markası veya tescilli ticari markasıdır. Diğer tüm ticari markalar, ilgili sahiplerine aittir ve sadece tanımlama amacıyla kullanılır. Ürün bilgisi, bildirilmeksizin değiştirilebilir.
BİLDİRİM:
Bu kılavuzun içeriği, önceden bildirilmeksizin değiştirilebilir.
© Seiko Epson Corporation 2015. Tüm hakları saklıdır.
Kullanım Kısıtlaması
Bu ürün havacılık, demiryolu, denizyolu, otomotiv vb. ile ilgili nakliye aygıtları; afet önleme aygıtları; çeşitli güvenlik aygıtları vb. ya da fonksiyonel/hassasiyet cihazları vb. gibi yüksek güvenilirlik/güvenlik gerektiren uygulamalar için kullanıldığı zaman, güvenlik ve toplam sistem güvenilirliğini korumak için bu ürün yalnızca tasarımınızda arıza güvenceleri ve yedeklikler dahil düşünüldükten sonra kullanılmalıdır. Bu ürün havacılık ekipmanı, temel haberleşme cihazları, nükleer grafik kontrol cihazları veya doğrudan tıbbi bakım ile ilgili medikal cihazlar vb. gibi çok yüksek güvenilirlik/güvenlik gerektiren uygulamalarda kullanım için tasarlanmadığı için lütfen ürünün uygunluğuna tam bir değerlendirmenin ardından kendiniz karar verin.
Güvenlik Önlemleri
Bu bölümde, ürünün güvenli ve etkili kullanımını sağlamak için gerekli önemli bilgiler sunulmaktadır. Lütfen bu bölümü dikkatlice okuyun ve erişilebilir bir yerde saklayın.

UYARI:
Duman, garip bir koku veya anormal ses gelmesi halinde cihazı derhal kapatın. Kullanıma devam edilmesi yangına yol açabilir. Cihazın fişini hemen çekin ve danışmak için bayinize veya Seiko Epson servis merkezine başvurun.
Hiçbir zaman bu ürünü kendiniz tamir etmeye çalışmayın. Hatalı bir onarım tehlikeli olabilir. Hiçbir zaman bu ürünü parçalarına ayırmayın veya üzerinde değişiklik yapmayın. Bu ürünü kurcalamak yaralanma veya yangına neden olabilir.
Belirtilen güç kaynağını kullandığınızdan emin olun. Uygun olmayan bir güç kaynağına bağlantı yangına neden olabilir.
Cihazın içine yabancı madde düşmesine izin vermeyin. Yabancı cisimlerin girmesi yangına neden olabilir.
Cihazın içine su veya başka sıvı dökülürse, kablosunu prizden hemen çekin ve sonrasında danışmak için bayinize veya Seiko Epson servis merkezine başvurun. Kullanmaya devam edilmesi yangına yol açabilir.

DİKKAT:
Bu kılavuzda belirtilenler dışındaki yollarla kablolarını bağlamayın. Farklı bağlantılar cihazın zarar görmesine ve yanmaya neden olabilir.
Cihazın sağlam, dengeli, yatay bir yüzey üzerine yerleştirildiğinden emin olun. Ürün düşerse kırılabilir ya da yaralanmaya sebep olabilir.
Cihazı yüksek nem veya toza maruz kalabileceği yerlerde kullanmayın. Aşırı nem ve toz cihazın hasar görmesine veya yangına neden olabilir.
Bu ürünün üzerine ağır nesneler koymayın. Hiçbir zaman bu ürünün üzerine basmayın ya da yaslanmayın. Cihaz düşerek ya da çökerek kırılmaya ve olası bir yaralanmaya neden olabilir.
Birden fazla uzatma düzeneği bağlamayın. Cihaz devrilirse hasar veya yaralanma riski bulunmaktadır.
Ekran ünitesinin yatay dönüş açısı bir durdurucuyla sınırlandırılmıştır. Ekran ünitesini döndürmek için durdurucu tarafından ayarlanan sınırı geçecek şekilde aşırı güç uygulamayın. Bu durum hasara neden olabilir.
Kabloları takarken ve çıkarırken, bağlanmış olduğu ünite ve müşteri ekranındaki güç düğmelerinin kapalı konumda olduğunu mutlaka kontrol edin.
İçerisinde dahili bir floresan ekran tüpü bulunduğu için müşteri ekranını kullanırken düşürmemeye veya çarpmamaya dikkat edin.
Bu ürünü uzun bir süre kullanmayacaksanız güvenlik açısından kabloların bağlantısını mutlaka ayırın. Ürünü başka bir yere taşımadan önce tüm kabloların ayrıldığından mutlaka emin olun.
Bu ürünün içinde veya çevresinde, yanıcı gaz içeren aerosol püskürtücüleri kullanmayın. Kullanılması yangına neden olabilir.
Genel Bakış
DM-D110/DM-D210 kompakt bir müşteri ekranıdır.
Ortamınıza bağlı olarak bir seri kablo veya USB kablosu kullanabilirsiniz.
Parça İsimleri
Bkz. Resimler A, E
İsteğe Bağlı Seçenekler
İsteğe bağlı seçeneklerin her biri ürünü kurma biçiminize bağlı olarak kullanılır.
DP-110: DM-D110 için altlık. Bkz. Resim A. DP-210: DM-D210 için altlık. Bkz. Resim B. DP-502: DM-D110/DM-D210 montaj braketi (TM yazıcı için). Bkz. Resim C.
Sürücüler, Yardımcı Programlar ve Kılavuzları İndirme
Sürücüler, yardımcı programlar ve kılavuzların en yeni sürümleri aşağıdaki URL adreslerinin birinden indirilebilir.
Kuzey Amerika'daki müşteriler için aşağıdaki web sitesine gidin: http://www.epsonexpert.com/ ve ekrandaki talimatları izleyin.
Diğer ülkelerdeki müşteriler için aşağıdaki web sitesine gidin: https://download.epson-biz.com/?service=pos
Gücün açık olmasıyla ilgili uyarılar
Kabloları takmadan önce bu ürüne bağlı olan tüm cihazların kapalı konumda olduğundan emin olun.
AC adaptörünün DM-D110/DM-D210 model cihaza bağlanması
DM-D110/DM-D210 model cihazın güç düğmesi, DM-D110/DM-D210 çalışmaya başlar.
Öncelikle DM-D110/DM-D210 model cihazın güç düğmesini, ardından ona bağlı diğer cihazların düğmesini açtığınızdan daima emin olun.
Not:
EPSON TM yazıcının USB modeli bağlandığında DM-D110/DM-D210 çok geç açılırsa sistem DM-D110/DM-D210 model cihazı algılayamayabilir.
DM-D110'a USB veriyolu güç aygıtı* bağlandığında
DM-D110, güç düğmesinin durumundan bağımsız olarak ana cihazdaki güç açık/kapalı durumuna göre çalışır.
- USB veriyolu güç aygıtı, örneğin bağlı durumdaki bir bilgisayar veya TM yazıcı gibi ana cihazda bulunan USB port yoluyla güç sağlamanın bir yoludur.
DM-D110/DM-D210 model cihazın USB kablosunu kullanırken
Sınırlı güç kapasitesine sahip USB hub veya TM yazıcının USB konnektörüne bağlamayın. Bu durumda güç besleme kapasitesi aşılabilir ve bu durum USB hub veya TM yazıcının bozulmasına neden olabilir. DM-D110/DM-D210 model cihazı kullanmak için USB RS-232 Convert Driver (DM-D110(USB)_VCPdriver_Ver.2.xx.zip) gerekir. Bu sürücü DM-D110/DM-D210 model cihazda mevcut değildir. Aşağıdaki URL takip edilerek indirilmesi ve kullanmadan önce kurulması gerekir. Bkz. "Sürücüler, Yardımcı Programlar ve Kılavuzları İndirme" sayfa 54.
Yukarıda belirtilen sürücü kurulduktan sonra yazıcı DM-D110/DM-D210 model cihazı bir USB aygıtı olarak algılayacak ve bir sanal COM portu ekleyecektir. Bu ürün bir seri aygıt olarak algılanacak ve bir COM portu üzerinden kullanılabilir olacaktır.
Not:
TM-i serisi veya TM-DT serisine ait bir yazıcı kullanıyorsanız USB RS-232 Convert Driver uygulamasını kurmanız gerekmez.
Ekran Ünitesinin Yönünün Değiştirilmesi
Ekran ünitesinin açısı ve yönü, ekran ünitesi hareket ettirilen desteklerden tutularak değiştirilebilir. Ekran ünitesi sadece hafif basınçla hareket eder, bu nedenle ünitenin hareket etmesi durduğunda daha fazla basınç uygulamayın. Ekran ünitesini hareket ettirmek için aşırı güç uygulanması hasara neden olabilir.
TM yazıcıya takıldığında ekran ünitesinin istenen yönde çevrilemediği bazı durumlar olabilir. Bu tür durumlarda monitör ekranı ve alt ünitesini çıkartın, ardından yeniden takmadan önce alt ünitedeki tırnağın konumunu ayarlayın.
Bkz. Resim D.
DIP Düğmeleri
DIP Düğmeleri iletişim ayar alanını ve bir otomatik test gerekip gerekmediğini belirler.
Bkz. Resim E.
DİKKAT:
DIP Düğme kapağını güç kapalı konuma çevirene kadar çıkarmayın. Güç açıkken kapağın çıkarılması cihazın hasar görmesine neden olabilir.
Bilgisayardaki kabloları çıkartın ve ardından DIP düğmesinin kapağını çıkartın. Bu işlem sırasında kablolar hâlâ bilgisayara bağlıysa ürün hasar görebilir.
DIP Düğmesi 1 Fonksiyonları
| DSW1 No. Fon | honsiyon AÇİK KAPALI Varsayılan Ayar | |||
| 1-1 Alınan | Hata Verileri Yoksay "?" Ekran KAPALI | |||
| 1-2 Alınan | Veri Uzunluğu 7bit 8bit KAPALI | |||
| 1-3 Parite | Parite ile Parite Yok KAPALI | |||
| 1-4 | Parite Seçimi | Çift Sayı | Tek Sayı | KAPALI |
| 1-5 | İletişim H��态 Değilşirme | "iletim H��态 Değilşirme" böllumüne yüzten. | AÇIK | |
| 1-6 | KAPALI | |||
| 1-7 | AÇIK | |||
| 1-8 | Otomatik Test Yüret (*1) | Evet | Hayır | KAPALI |
| 1-9 | Dahili kullanım. Değilşirme. KAPALI olarak sabitendi. | |||
| 1-10 | ||||
(*1) Sadece güç açık olduğunda otomatik testi yürütür.
İletim Hızı Değiştirme
| SW1-5 SW1-6 SW1-7 | İletim | Hırı (bps) | |
| AÇEK AÇEK AÇEK | 2400 | ||
| KAPALI | AÇEK AÇEK | 4800 | |
| AÇEK | KAPALI | AÇEK | 9600*1 |
| KAPALI KAPALI | AÇEK | 19200*2 | |
| AÇEK | AÇEK | KAPALI | 38400 |
| KAPALI | AÇEK | KAPALI | 57600 |
| AÇEK | KAPALI KAPALI | 15200 | |
| KAPALI KAPALI | KAPALI (Saklandi) |
1 Varsayılan Ayar 2 EPSON TM yazıcının USB modeline bağlanırken kullanılan ayar.
Teknik Özellikler
DM-D110
| Model DM-D110 DM-D110 + DP-110 DM-D110 + DP-502 | |||||
| Ekran tipi Fluoresan:tüplü ekran | |||||
| Görüntülenen karaktersaysı 40 karakter (20 sütun × 2 satır, 5 × 7 nokta matrisi) | |||||
| Ekran rengi Yeşil (505 nm) | |||||
| Parlakkı 690 cd/m | 2 | ||||
| Karaktersinificant Alfanümerik: 95 karakterUluslararası karakterler: 37 karakterGrafik karakterler: 128 karakter × 12 sayfa | |||||
| Karakter kompozisyonu 5 × 7 nokta matrisi, imleç | |||||
| Karakter boyutu 3,5 × 5,0 mm | |||||
| Karakter aralı 5,2 mm | |||||
| Arayüz Standart RS-232/USB [USB 2.0, illetisim Higgins: Tam Higgins (12 Mbps)] Uyumlu | |||||
| Konektör | RS-232 | RJ-45 | D-Sub 9 pim (dişi) | RJ-45 | |
| USB | USB Tip-A | ||||
| Dayanıkkı Ömür 20.000族自治 20.000 watt | |||||
| Güç besleme gerilimi | DC 21,6 ~ 26,4V(USB veriyolu günc calistirma: DC 4,75 ~ 5,25V) | ||||
| Güç tüketimi | RS-232 calistirma: Yaktaşik 3,6 WUSB tek böşina günc calistirma: Yaktaşik 3,6 WUSB veriyolu günc calistirma: Yaktaşik 2,5 W | ||||
| Hariciboyutlar | Ekran ünitesi | 165 (G) × 50,5 (D) × 69 (Y) mm | |||
| Alt ünite | - | 165 (G) × 110 (D) ×63 (Y) mm | 78 (G) × 164 (D) ×260 (Y) mm | ||
| Harici | 165 (G) × 50,5 (D) ×69 (Y) mm | 165 (G) × 110 (D) ×135 (Y) mm | 165 (G) × 164 (D) ×331 veya 451 (Y) mm | ||
| Kütle | Yaktaşik 0,29 kg | Yaktaşik 0,65 kg | Yaktaşik 0,55 kg | ||
| Eğme açısi | Maksimum 48° (4 adın) | ||||
| Yatay)dönümrte açısi | - | Maksimum 90° | Maksimum 330° | ||
| Güç beslemesi(RS-232/USB tek böşina günc calistirma) | Sistem tarafindansağlanan | PS-180 (Opsiyon) | TM yazıçı tarafindansağlanan | ||
DM-D210
| Model DM-D210 DM-D | 210 + DP-210 DM-D110 + DP-502 | ||||
| Ekran tipi Fluoresan:tüplü ekran | |||||
| Göruntülenen karaktersays 40 karakter | (20 sütun × 2 satir, 5 × 7 nokta matrisi) | ||||
| Ekran rengi Yeşil (505 nm) | |||||
| Parlakkı 700 cd/m | 2 | ||||
| Karaktersiniflari Alfanümerik:95 karakter | Uluslararasi karakterler:37 karakterGrafik karakterler:128 karakter × 12 sayfa | ||||
| Karakterkompozisyonu 5 × 7 nokta matrisi, vircül/nokta/uyarı aygünı | |||||
| Karakterboyutu 6,5 × 11,3 mm | |||||
| Karakter araligi 9,9 mm | |||||
| Arayüz Standart RS-232/USB [USB 2.0, lletişi hem;i): Tam hits (12 Mbps)] Uyumlu | |||||
| Konektör | RS-232 | RJ-45 | D-Sub 25 pim (dişi) | RJ-45 | |
| USB | USB Tip A | ||||
| Dayanıkkı Ömür 20.000 watt | |||||
| Güç besleme gerilimi | DC 21,6 ~ 26,4V | ||||
| Güç:tüketimi | RS-232 ilelem: Yaklaşık 6,0 WUSB tek basına güç calistirma: Yaklaşık 6,0 W | ||||
| Hariciboyutlar | Ekran üntesi | 260 (G) × 60 (D) × 83 (Y) mm | |||
| Alt ünite | - | 260 (G) × 110 (D) ×53 (Y) mm | 78 (G) × 164 (D) ×260 (Y) mm | ||
| Harici | 260 (G) × 60 (D) ×83 (Y) mm | 260 (G) × 110 (D) ×383 veya 503 (Y) mm | 260 (G) × 164 (D) ×360 veya 480 (Y) mm | ||
| Ağırkı (Kütle) | Yaklaşık 0,6 kg | Yaklaşık 0,98 kg | Yaklaşık 0,85 kg | ||
| Eğme,açisi | Maksimum 36° (3 adın) | ||||
| Yatay:dondürme,açisi | Maksimum 330° | ||||
| Güç beslemesi | Sistemden-SAglanan | PS-180 (Opsiyon) | TM yazicalsarafindan-SAglanan | ||
DM-D110/D210
- Kullanım Kılavuzu (Kılavuzun alt kısmı)
Kullanım Kılavuzu:
- DIP-anahtar
Tüm hakları saklıdır. Bu belgenin herhangi bir bölümünün, elektronik, mekanik, fotokopi, kayıt veya başka herhangi bir yöntemle, Seiko Epson Corporation'ın önceden yazılı izni olmaksızın çoğaltılması, saklanması veya iletilmesi yasaktır. Üretici, bu belgede yer alan bilgilerin kullanımıyla ilgili olarak patent haklarının ihlali nedeniyle hiçbir sorumluluk kabul etmez. Üretici, bu belgenin hazırlanmasında tüm önlemleri almış olmasına rağmen, Seiko Epson Corporation hatalar veya eksiklikler için hiçbir sorumluluk kabul etmez. Ayrıca üretici, burada yer alan bilgilerin kullanımından kaynaklanan hasarlardan sorumlu değildir.
Ne Seiko Epson Corporation ne de bağlı kuruluşları, bu ürünün alıcısına veya üçüncü şahıslara, aşağıdaki nedenlerden kaynaklanan hasar, kayıp, masraf veya giderlerden sorumlu tutulamaz: kaza, yanlış kullanım veya ürünün kullanım talimatlarına aykırı kullanımı, ayrıca yetkisiz modifikasyon, onarım veya değişiklik veya (ABD hariç) Seiko Epson Corporation'ın kullanım veya bakım talimatlarına tam olarak uyulmaması.
Seiko Epson Corporation, Epson tarafından orijinal ürün olarak veya Epson tarafından onaylanmış ürün olarak önerilenler dışında, herhangi bir yardımcı cihaz, bileşen veya sarf malzemesinin kullanımından kaynaklanan hiçbir kayıp veya sorundan sorumlu değildir.
