DMD210 - Pantalla electrónica EPSON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Pantalla electrónica para cliente (pantalla de cliente)
Marca	Epson
Modelo	DMD210
Tipo de pantalla	Display fluorescente de tubo (VFD)
Número de caracteres	40 caracteres (20 columnas x 2 filas, matriz 5x7)
Color de pantalla	Verde (505 nm)
Luminosidad	700 cd/m²
Interfaz	RS-232 y USB 2.0 (Full-speed 12 Mbps)
Dimensiones de la unidad de pantalla	260 (L) x 60 (P) x 83 (H) mm
Peso (solo unidad de pantalla)	Aproximadamente 0,6 kg
Alimentación eléctrica	21,6 ~ 26,4 VCC (suministrada por el sistema, opción PS-180 o por impresora TM)
Consumo eléctrico	Aproximadamente 6,0 W (RS-232 o alimentación autónoma USB)
Ángulo de inclinación	Máximo 36° (3 pasos)
Ángulo de rotación máximo	330°
Vida útil	20 000 horas
Temperatura de funcionamiento	No especificado en el manual, uso en interiores
Humedad de funcionamiento	No especificado en el manual, evitar humedad excesiva
Opciones de montaje	Base DP-210 (inclinable), soporte DP-502 para impresora TM
Configuración	Interruptores DIP para parámetros de comunicación y autoprueba
Seguridad	Desconectar antes del mantenimiento; no abrir; usar fuente de alimentación especificada
Mantenimiento	Limpiar con un paño seco; no usar productos inflamables cerca
Piezas de repuesto / Reparabilidad	Contactar a un centro de servicio autorizado de Epson; no reparar por sí mismo
Información general	Manual de usuario disponible en varios idiomas; descarga de controladores en el sitio web de Epson

Preguntas frecuentes - DMD210 EPSON

¿Cómo conectar la alimentación del DM-D210?

Asegúrese de que todos los dispositivos conectados estén apagados. Conecte el adaptador de CA a la base DP-210, luego encienda el interruptor de alimentación en la parte inferior de la pantalla. A continuación, encienda los dispositivos conectados.

¿Qué cables se necesitan para conectar el DM-D210?

El DM-D210 se puede conectar mediante un cable serie (RS-232) o un cable USB. Para USB, debe descargar e instalar el controlador de conversión USB RS-232 (DM-D110(USB)_VCPdriver_Ver.2.xx.zip) desde el sitio web de Epson.

¿Cómo modificar la orientación de la pantalla?

Mantenga los soportes de la unidad de pantalla y muévala suavemente. El ángulo de inclinación se puede ajustar a 3 posiciones (máx. 36°). La rotación máxima es de 330°. No fuerce más allá de los topes.

¿Qué hacer si la pantalla no se enciende?

Verifique que el interruptor de alimentación esté encendido. Asegúrese de que la alimentación esté correctamente conectada y que el voltaje coincida con las especificaciones (21,6~26,4 VCC). Si el problema persiste, desconecte el dispositivo y contacte a un centro de servicio de Epson.

¿Cómo configurar la velocidad de transmisión?

Los interruptores DIP 1-5, 1-6 y 1-7 permiten ajustar la velocidad de transmisión (bps). Consulte la tabla del manual para las combinaciones: por ejemplo, todos en ON = 2400 bps, etc. El valor predeterminado es 9600 bps (1-5 ON, 1-6 OFF, 1-7 ON).

¿Puedo usar el DM-D210 con una impresora TM a través de USB?

Sí, el DM-D210 puede ser alimentado y conectado a través de una impresora TM compatible (modelos TM-i o TM-DT). En ese caso, no es necesario el controlador de conversión USB. Asegúrese de que la impresora suministre la alimentación necesaria.

¿Cómo realizar una autoprueba de la pantalla?

Active el interruptor DIP 1-8 en ON (Ejecutar autoprueba). Encienda el dispositivo: la autoprueba se ejecuta una vez. Después de la prueba, vuelva a colocar el interruptor en OFF para evitar repeticiones.

La pantalla muestra caracteres incorrectos o '?', ¿qué hacer?

Verifique la configuración del interruptor DIP 1-1: si está en OFF, los errores de recepción se ignoran. Si desea mostrar '?' en caso de error, ponga 1-1 en ON. Verifique también la paridad y la longitud de los datos (interruptores 1-2 a 1-4).

¿Cuál es el peso del DM-D210 completo con base?

El peso total depende de la configuración. Con la base DP-210, el conjunto pesa aproximadamente 0,98 kg. Con el soporte DP-502 (para impresora TM), el peso es de aproximadamente 0,85 kg.

¿Dónde descargar los controladores y el manual completo?

Los controladores y manuales (incluyendo el manual completo) están disponibles en el sitio web de Epson. Para América del Norte: www.epsonexpert.com. Para otros países, consulte el sitio global de Epson o use el enlace proporcionado en el manual. El manual está disponible en varios idiomas, incluido el español.

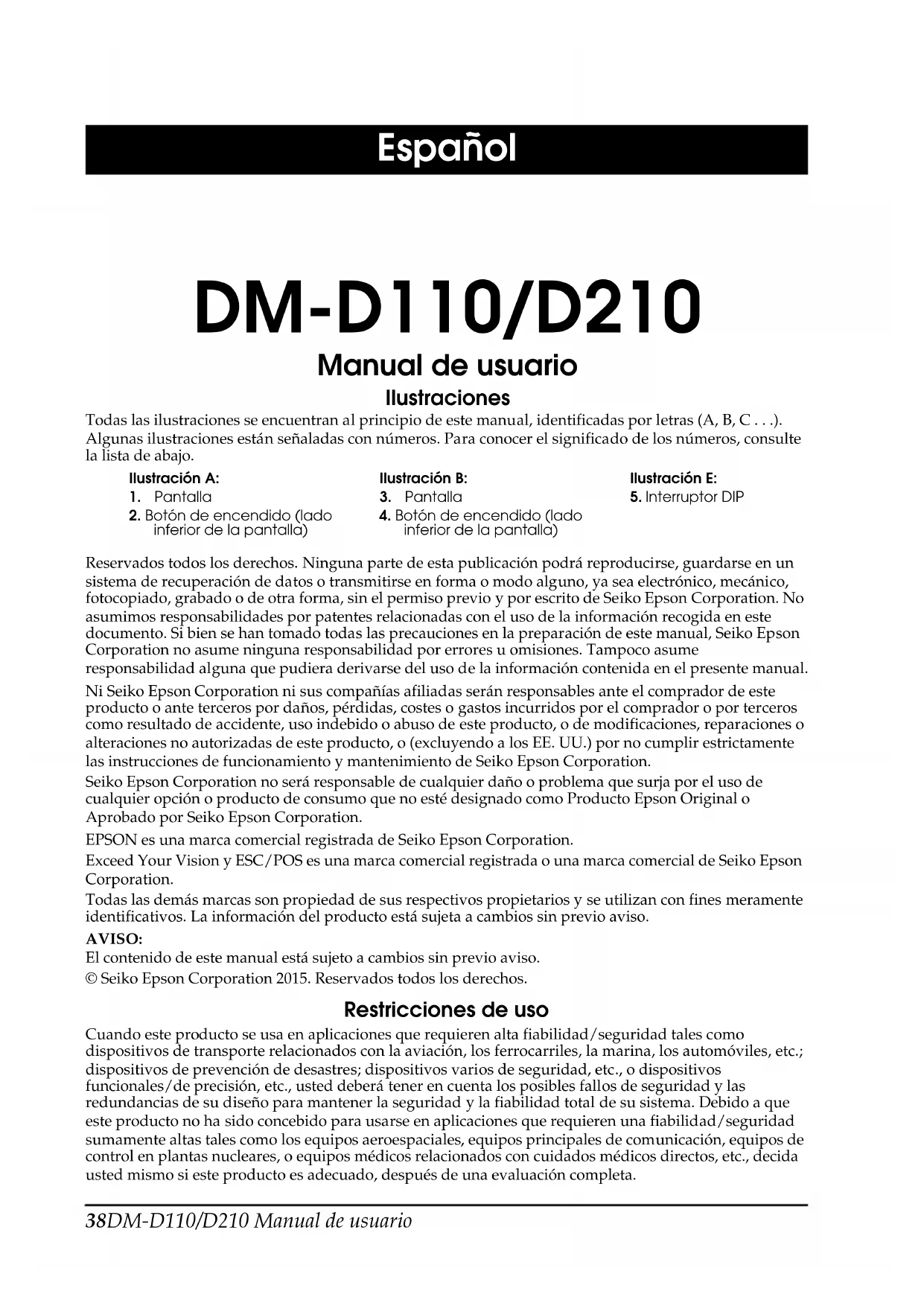

MANUAL DE USUARIO DMD210 EPSON

Todas las ilustraciones se encuentran al principio de este manual, identificadas por letras (A, B, C...). Algunas ilustraciones están señaladas con números. Para poder entender el significado de los nombres, consulte la lista de abajo.

Ilustración A:

1. Pantalla
2. Botón de encendido (lado inferior de la pantalla)

Ilustración B:

1. Pantalla
2. Botón de encendido (lado inferior de la pantalla)

Ilustración E:

1. Interruptor DIP

Reservados todos los derechos. Ninguna parte de esta publicación puede reproducirse, guardarse en un sistema de recuperación de datos o transmitirse en forma o modo alguno, ya sea electrónico, mecánico, fotocopiado, grabado o de otra forma, sin el permiso previo y por escrito de Seiko Epson Corporation. No asumimos responsabilidades por patentes relacionadas con el uso de la información recogida en este documento. Si bien se han tomado todas las precauciones en la preparación de este manual, Seiko Epson Corporation no asume ninguna responsabilidad por errores u omisiones. Tampoco asume responsabilidad alguna que pudiera derivarse del uso de la información contenida en el presente manual.

Ni Seiko Epson Corporation ni sus compañías afiliadas serán responsables ante el comprador de este producto o ante terceros por daños, pérdidas, costes o gastos incurridos por el comprador o por terceros como resultado de accidente, uso indebido o abuso de este producto, o de modificaciones, reparaciones o alteraciones no autorizadas de este producto, o (excluyendo a los EE. UU.) por no cumplir estrictamente las instrucciones de funcionamiento y mantenimiento de Seiko Epson Corporation.

Seiko Epson Corporation no será responsable de cualquier daño o problema que surja por el uso de cualquier producto o artículo de consumo que no esté designado como Producto Epson Original o Aprobado por Seiko Epson Corporation.

EPSON es una marca comercial registrada de Seiko Epson Corporation.

Exceed Your Vision y ESC/POS son marcas comerciales registradas o marcas comerciales de Seiko Epson Corporation.

Todas las demás marcas son propiedad de sus respectivos propietarios y se utilizan con fines meramente identificativos. La información del producto está sujeta a cambios sin previo aviso.

AVISO:

El contenido de este manual está sujeto a cambios sin previo aviso.

© Seiko Epson Corporation 2015. Reservados todos los derechos.

Restricciones de uso

Cuando este producto se usa en aplicaciones que requieren alta fiabilidad/seguridad, tales como dispositivos de transporte relacionados con la aviación, los ferrocarriles, la marina, los automóviles, etc.; dispositivos de prevención de desastres; dispositivos varios de seguridad, etc., o dispositivos funcionales/de precisión, etc., usted deberá tener en cuenta los posibles fallos de seguridad y las redundancias de su diseño para mantener la seguridad y la fiabilidad total de su sistema. Debido a que este producto no ha sido concebido para usarse en aplicaciones que requieren una fiabilidad/seguridad sumamente altas, tales como los equipos aeroespaciales, equipos principales de comunicación, equipos de control en plantas nucleares, o equipos médicos relacionados con cuidados médicos directos, etc., decida usted mismo si este producto es adecuado, después de una evaluación completa.

Precauciones de seguridad

Este apartado incluye información importante pensada para asegurar un uso eficaz y seguro de este producto. Léalo atentamente y téngalo a mano para futuras consultas.

ADVERTENCIA:

Apague el equipo de inmediato si este produce humo, un olor raro o un ruido inusual. Si sigue utilizándolo, podrá provocar un incendio. Desenchufe el equipo de inmediato y comuníquese con su distribuidor o con un centro de asistencia técnica de Epson.

Nunca intente reparar este producto usted mismo. Una reparación deficiente podrá ser peligrosa.

Nunca desmonte ni manipule este producto. La manipulación de este producto puede causar lesiones o incendios.

Procure usar la fuente de corriente especificada. Si lo conecta a otro tipo de fuente podrá producirse un incendio.

No permita que entren materiales extraños en el equipo, de lo contrario podrá producirse un incendio.

Si se derrama agua u otros líquidos en este aparato, desenchufe inmediatamente los cables y pida ayuda a su distribuidor o a un centro de servicio técnico de Seiko Epson.

PRECAUCIÓN:

No conecte los cables en forma distinta a la mencionada en este manual. Las distintas conexiones pueden causar daños y quemaduras en el equipo.

Coloque este equipo en una superficie firme, estable y horizontal. Si se cae, podría romperse o causar lesiones.

No lo utilice en lugares expuestos a altos niveles de humedad o polvo. Un exceso de polvo o humedad puede causar daños al equipo o incluso incendios.

No ponga objetos pesados encima de este producto. Nunca se suba ni se apoye sobre el aparato. Podría caerse o desplomarse, causando roturas y posibles lesiones.

No utilice varios apoyos extensores. Si el dispositivo se desploma, existe el riesgo de daños o lesiones.

El ángulo de giro horizontal de la pantalla está limitado por un tope. No fuerce la pantalla al girarla para forzar el tope. Si lo hace, podrá dañarlo.

Siempre que enchufe y desenchufe el cable, compruebe que los interruptores de la pantalla para el cliente y la unidad a la que está conectada estén desconectados.

La pantalla incorpora un tubo fluorescente, por eso debe tener cuidado al manipularla, evitando que reciba golpes o caídas.

Si no tiene previsto utilizar el aparato durante cierto tiempo, desenchufe los cables para mayor seguridad. Si cambia el producto de sitio, compruebe que todos los cables están desconectados antes de moverlo.

No utilice aerosoles que contengan gases inflamables dentro o cerca de este producto. Si lo hace, podría provocar un incendio.

Presentación

La DM-D110/DM-D210 es una pantalla para cliente de tamaño compacto. Puede conectarse con un cable serie o USB, dependiendo de las necesidades de su entorno.

Nombres de las piezas

Ver ilustraciones A a E.

Opciones

Cada opción se utiliza en función de cómo se instale el producto.

DP-110: Soporte específico de la DM-D110. Ver ilustración A. DP-210: Soporte específico de la DM-D210. Ver ilustración B. DP-502: Soporte de montaje específico de la DM-D110/DM-D210 (para impresora TM). Ver ilustración C.

Cómo descargar programas gestores, utilidades y manuales

Las últimas versiones de los programas gestores, las utilidades y los manuales se pueden descargar en uno de los siguientes URLs.

Para los clientes en América del Norte, visiten el sitio en la Internet: http://www.epsonexpert.com/ y siga las instrucciones que aparecen en pantalla.

Para los clientes en otros países, visiten el sitio en la Internet:

Precauciones para el encendido

Asegúrese de apagar todos los dispositivos conectados a este producto antes de conectar los cables.

Si conecta el adaptador de CA a la DP-110/DP-210

La DM-D110/DM-D210 se enciende al pulsar el botón de encendido.

Recuerde que siempre debe encender la DM-D110/DM-D210 antes que los dispositivos que tenga conectados.

Nota:

Si tiene conectado el modelo USB de la impresora EPSON TM y enciende la DM-D110/DM-D210 demasiado tarde, es posible que el sistema no consiga detectar la pantalla.

Si conecta la alimentación con bus USB* a la DM-D110

La DM-D110 funciona según el estado de encendido y apagado del huésped con independencia de cuál sea su estado.

• La alimentación con bus USB es una forma de suministrar energía al dispositivo a través del puerto USB delgado del host, que puede ser el ordenador o la impresora TM.

Para conectar el cable USB de DM-D110/DM-D210

No lo conecte a un puerto USB de la impresora TM ni a un hub (concentrador) de USB que tenga una capacidad de alimentación ilimitada. De lo contrario se excederá la capacidad de alimentación y la impresora TM o el hub USB podrían averiarse. Para usar la DM-D110/DM-D210, se necesita el controlador USB RS-232 Convert Driver (DM-D110(USB)_VCPdriver_Ver.2.xx.zip), que no está incluido con la DM-D110/DM-D210. Descárguelo de la suma URL e instálelo antes del uso. Véase "cómo descargar programas gestores, utilizar y manuales" en la página 40. Una vez instalado este controlador, el ordenador reconocerá la DM-D110/DM-D210 como dispositivo USB y añadirá un puerto COM virtual. Este producto se reconocerá como un dispositivo serie y utilizará la tecnología de un puerto COM.

Nota:

Si utiliza una impresora de las series TM-i o TM-DT, no necesitará instalar el controlador USB RS-232 Convert Driver.

Cambiar la orientación de la pantalla

Para regular el ángulo y la dirección de la pantalla, sujete los apoyos con la mano y mueva la pantalla. Para mover la pantalla basta una ligera presión, no siga ejerciendo presión cuando la unidad cese de moverse. Si ejerce una presión excesiva para mover la pantalla podrá dañarla.

Si se instala en la impresora TM, puede haber situaciones en que la pantalla no pueda girarse a la dirección deseada. Si esto ocurre, separe la pantalla de la unidad base y a continuación ajuste la posición del tornillo de la base antes de volver a unirlas.

Ver ilustración D.

Interruptores DIP

Los interruptores DIP permiten configurar los ajustes de comunicación y si se necesita un autodiagnóstico.

Ver ilustración E.

PRECAUCIÓN:

No quite la cubierta del interruptor DIP hasta apagar el aparato. Si la quita con el aparato aún encendido podrá dañarlo.

Desenchufe los cables del ordenador y quite la cubierta del interruptor DIP. Si los cables siguen conectados al ordenador durante el uso, este aparato podría averiarse.

Funciones del interruptor DIP 1

DSW1 N.° Función Activado Desactivado Estado por				defecto
1-1 Error de recepción de datos		Ignorar “?” Muetra Desactivado
1-2 Longituduedatos recibidos		7 bits 8 bits Desactivado
1-3 Paridad Con paridad Sin paridad Desactivado
1-4	Selección de paridad	Par	Impar	Desactivado
1-5	Cambio de velocidad de las通讯aciones	Consulte "Cambio de velocidad de las transferencias"		Activado
1-6				Desactivado
1-7				Activado
1-8	Ejecutar autodiagnosticólico (*1)	Sí	No	Desactivado
1-9	Uso interno. No cambiar. Desconnectado por defecto.
1-10

(*1) Ejecuta el autodiagnóstico una sola vez al encender el aparato.

Cambio de velocidad de las transferencias

SW1-5	SW1-6	SW1-7	Velocidad de transferencia (bps)
Activado	Activado	Activado	2400
Desactivado Activado Activado 4800
Activado Desactivado Activado 9600*1
Desactivado Desactivado Activado 19200*2
Activado Activado Desactivado 38400
Desactivado Activado Desactivado 57600
Activado Desactivado Desactivado 115200
Desactivado Desactivado Desactivado (Reservado)

1 Oportun por defecto 2 Ajuste utilizado para conectar el modelo USB de la impresora EPSON TM.

Especificaciones

DM-D110

Modelo DM-D110 DM		D110 + DP-110 DM-D1	0 + DP-502
Tipo de pantalla Pantalla con tubo		fluorescente
Número de characteresmostatados		40 characteres (20 columnas x 2 filas, matriz de 5 x 7+puntos)
Color de pantalla Verde (505 nm)
Brillo 690 cd/m		2
Tipos de characteres Alfanumérico		95 characteres Caracteres internaciones: 37 characteres Caracteres gráficos: 128 characteres x 12 páginas
Composición de characteres Matriz		z de 5 x 7, cursor
Tamaño de charácter 3,5 x 5,0 mm		{0,14"}
Paso de characteres 5,2 mm {0,2"}
Interfaz Estánddar RS-232/USB (USB		2.0, Velocidad de通讯acion: Máxima velocidad (12 Mbps)) Conforme con
		Conector RS-232	RJ-45	D-Sub con 9 varillas (hembra)
		USB	USB Tipo-A
Fiabilidad		Duración 20,000 horas
Tensión electrónica		CC 21,6 ~ 26,4 V (funcioncimiento con alimentación por bus USB: CC 4,75 ~ 5,25 V)
Consumo electrico		Funcioncimiento con RS-232: aproximadamente 3.6 W Funcioncimiento con auto alimentación USB: aproximadamente 3.6 W Funcioncimiento con alimentación por bus USB: aproximadamente 2.5 W
Dimensiones externas	Pantalla	165 (W) x 50,5 (D) x 69 (H) mm {6,5 (W) x 1,99 (D) x 2,72" (H)}
	Unidad base	-	165 (W) x 110 (D) x 63 (H) mm {6,5 (W) x 4,33 (D) x 2,48" (H)}	78 (W) x 164 (D) x 260 (H) mm {3,07 (W) x 6,46 (D) x 10,24" (H)}
	Externo	165 (W) x 50,5 (D) x 69 (H) mm {6,5 (W) x 1,99 (D) x 2,72" (H)}	165 (W) x 110 (D) x 135 (H) mm {6,5 (W) x 4,33 (D) x 5,31" (H)}	165 (W) x 164 (D) x 331 o 451 (H) mm {6,5 (W) x 6,46 (D) x 13,03 o 17,76" (H)}
Peso		Aproximadamente 0,29 kg {Aproximadamente 0,64 lb}	Aproximadamente 0,65 kg {Aproximadamente 1,43 lb}	Aproximadamente 0,55 kg {Aproximadamente 1,21 lb}
Ángulo de inclinación		48°máximo (4 pasos)
Ángulo de rotación horizontal		-	Máximo 90°	Máximo 330°
Suministro electrico(Funcioncimiento con RS-232/auto alimentación USB)		Suministrado por elsystema	PS-180 (Opciún)	Suministrado por laimpresora TM

DM-D210

Modelo DM-D210 DM		D210 + DP-210 DM-D210 + DP-502
Tipo de pantalla Pantalla con tubo		fluorescente
Número de characteresmostatados		40 characteres (20 columnas x 2 filas, matriz de 5 x 7+puntos)
Color de pantalla Verde (505 nm)
Brillo 700 cd/m		2
Tipos de characteres Alfanumérico		95 characteres Caracteres internaciones: 37 characteres Caracteresogránicos: 128 characteres x 12 páginas
Composión de characteres Matrizde(puntos 5 x 7, coma, punto eindicador
Tamaño de characte6,5 x 11,3 mm		{0,26 x 0,45"}
Paso de characteres 9.9 mm {0,39"}
Interfaz Estandar RS-232/USB (USB 2.0, Velocidad de comunicación:Maxima velocidad (12 Mbps)) Conforme con
Conector RS-232		RJ-45	D-Sub con 25varillas (hembre)	RJ-45
		USB	USB Tipo-A
Fl宣布d		Duración 20.000 horas
Tensión electrónica		CC 21,6 ~ 26,4 V
Consumo electrico		Funcioncimiento con RS-232: aproximadamente 6.0 W Funcioncimiento con auto alimentación USB: aproximadamente 6.0 W
Dimensionesextemas	Pantalla	260 (W) x 60 (D) x 83 (H) mm{10,24 (W) x 2,36 (D) x 3,27" (H)}
	Unidad base	-	260 (W) x 110 (D) x53 (H) mm{10,24 (W) x 4,33 (D) x 2,09" (H)}	78 (W) x 164 (D) x260 (H) mm{3,07 (W) x 6,46 (D) x 10,24" (H)}
	Externo	260 (W) x 60 (D) x83 (H) mm{10,24 (W) x 2,36 (D) x 3,27" (H)}	260 (W) x 110 (D) x383 o 503 (H) mm{10,24 (W) x 4,33 (D) x 15,08 o 19,8" (H)}	260 (W) x 164 (D) x360 o 480 (H) mm{10,24 (W) x 6,46 (D) x 14,17 o 18,9" (H)}
Peso (Masa)		Aproximadamente0,6 kg{1,32 lb}	Aproximadamente0,98 kg{2,16 lb}	Aproximadamente0,85 kg{1,87 lb}
Ángulo de inclinación		36°olestimo (3 pasos)
Ángulo de rotación horizontal		Máximo 330°
Suministro electrico		Suministrado por elsystema	PS-180 (Opció)	Suministrado por laimpresora TM

DM-D110/D210

Manual de usuario

Ilustraciones
