Producttype	Elektronische klantdisplay (klantscherm)
Merk	Epson
Model	DMD210
Schermtype	Fluorescerende buisweergave (VFD)
Aantal tekens	40 tekens (20 kolommen x 2 rijen, 5x7 matrix)
Weergavekleur	Groen (505 nm)
Helderheid	700 cd/m²
Interface	RS-232 en USB 2.0 (Full-speed 12 Mbps)
Afmetingen van de displayeenheid	260 (B) x 60 (D) x 83 (H) mm
Gewicht (alleen displayeenheid)	Ongeveer 0,6 kg
Voeding	21,6 ~ 26,4 VDC (geleverd door systeem, optie PS-180 of via TM-printer)
Stroomverbruik	Ongeveer 6,0 W (RS-232 of standalone USB-voeding)
Kantelhoek	Maximaal 36° (3 stappen)
Maximale rotatiehoek	330°
Levensduur	20.000 uur
Bedrijfstemperatuur	Niet gespecificeerd in handleiding, gebruik binnenshuis
Bedrijfsvochtigheid	Niet gespecificeerd in handleiding, vermijd overmatige vochtigheid
Montageopties	Voet DP-210 (kantelbaar), houder DP-502 voor TM-printer
Configuratie	DIP-schakelaars voor communicatieparameters en zelftest
Veiligheid	Ontkoppelen vóór onderhoud; niet openen; gebruik gespecificeerde stroombron
Onderhoud	Reinigen met een droge doek; geen brandbare producten in de buurt gebruiken
Reserveonderdelen / Repareerbaarheid	Neem contact op met een erkend Epson-servicecentrum; niet zelf repareren
Algemene informatie	Gebruiksaanwijzing beschikbaar in meerdere talen; download stuurprogramma's van de Epson-website

Veelgestelde vragen - DMD210 EPSON

Hoe sluit ik de voeding van de DM-D210 aan?

Zorg ervoor dat alle aangesloten apparaten uitgeschakeld zijn. Sluit de AC-adapter aan op de DP-210 voet, schakel vervolgens de stroomschakelaar aan de onderkant van het scherm in. Schakel daarna de aangesloten apparaten in.

Welke kabels zijn nodig om de DM-D210 aan te sluiten?

De DM-D210 kan worden aangesloten via een seriële kabel (RS-232) of een USB-kabel. Voor USB moet u het USB RS-232 conversiestuurprogramma (DM-D110(USB)_VCPdriver_Ver.2.xx.zip) downloaden en installeren van de Epson-website.

Hoe verander ik de oriëntatie van het scherm?

Houd de steunen van de displayeenheid vast en verplaats deze voorzichtig. De kantelhoek kan in 3 standen worden ingesteld (max. 36°). De maximale rotatie is 330°. Forceer niet voorbij de aanslagen.

Wat moet ik doen als het scherm niet aangaat?

Controleer of de stroomschakelaar aanstaat. Zorg ervoor dat de voeding correct is aangesloten en dat de spanning voldoet aan de specificaties (21,6~26,4 VDC). Als het probleem aanhoudt, koppel het apparaat los en neem contact op met een Epson-servicecentrum.

Hoe stel ik de overdrachtssnelheid in?

De DIP-schakelaars 1-5, 1-6 en 1-7 regelen de overdrachtssnelheid (bps). Raadpleeg de tabel in de handleiding voor combinaties: bijvoorbeeld allemaal aan = 2400 bps, enz. De standaardwaarde is 9600 bps (1-5 AAN, 1-6 UIT, 1-7 AAN).

Kan ik de DM-D210 gebruiken met een TM-printer via USB?

Ja, de DM-D210 kan worden gevoed en aangesloten via een compatibele TM-printer (modellen TM-i of TM-DT). In dat geval is het USB-conversiestuurprogramma niet nodig. Zorg ervoor dat de printer de benodigde voeding levert.

Hoe voer ik een zelftest van het scherm uit?

Zet DIP-schakelaar 1-8 op AAN (Zelftest uitvoeren). Schakel het apparaat in: de zelftest wordt eenmaal uitgevoerd. Zet na de test de schakelaar terug op UIT om herhaling te voorkomen.

Het scherm geeft onjuiste tekens of '?' weer, wat moet ik doen?

Controleer de instelling van DIP-schakelaar 1-1: staat deze op UIT, dan worden ontvangstfouten genegeerd. Wilt u '?' weergeven bij fouten, zet dan 1-1 op AAN. Controleer ook de pariteit en datalengte (schakelaars 1-2 tot 1-4).

Wat is het gewicht van de complete DM-D210 met voet?

Het totale gewicht hangt af van de configuratie. Met de DP-210 voet weegt het geheel ongeveer 0,98 kg. Met de DP-502 houder (voor TM-printer) is het gewicht ongeveer 0,85 kg.

Waar kan ik stuurprogramma's en de volledige handleiding downloaden?

Stuurprogramma's en handleidingen (inclusief de volledige handleiding) zijn beschikbaar op de Epson-website. Voor Noord-Amerika: www.epsonexpert.com. Voor andere landen raadpleegt u de wereldwijde Epson-site of gebruikt u de link in de handleiding. De handleiding is beschikbaar in meerdere talen, waaronder het Nederlands.

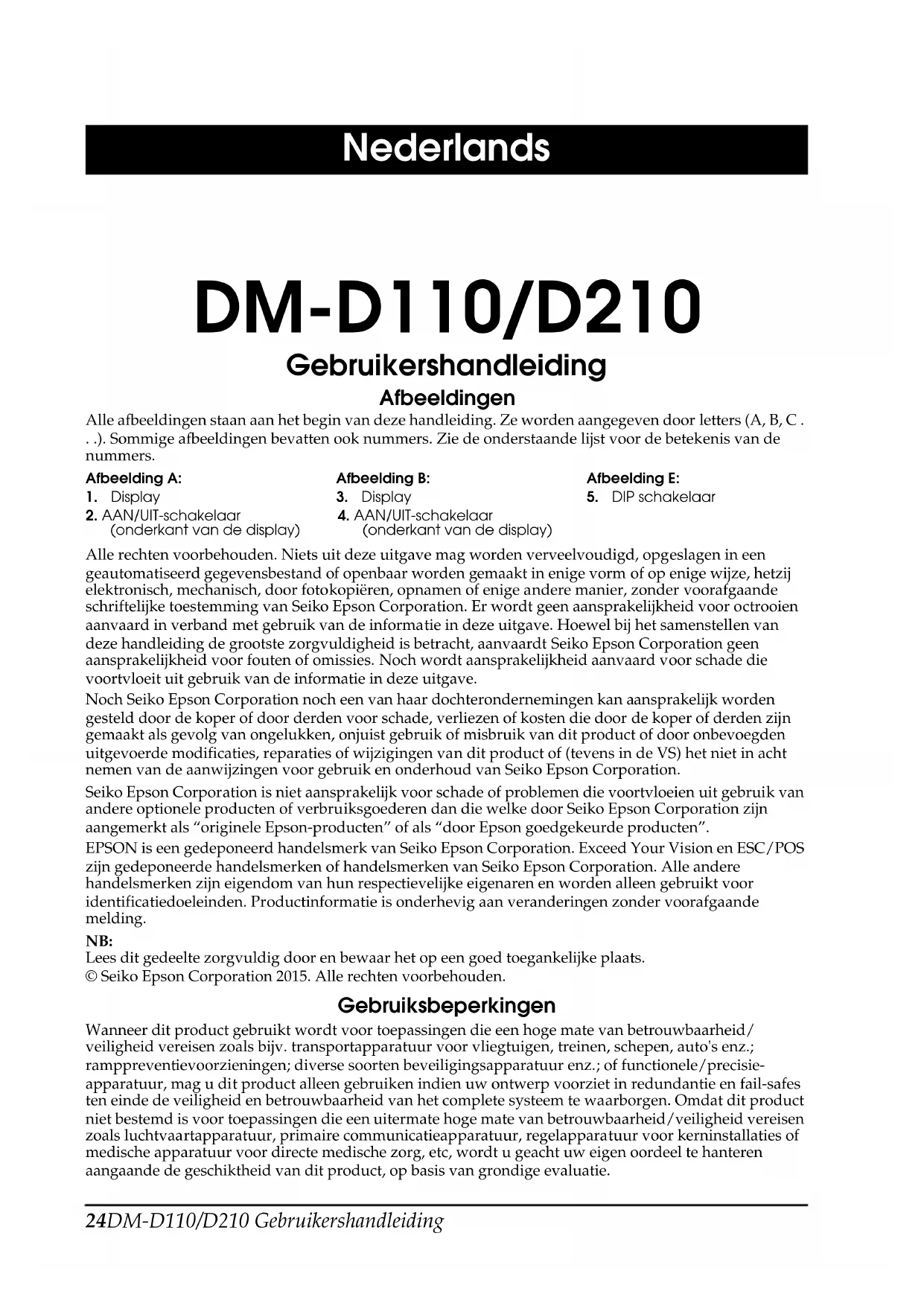

GEBRUIKSAANWIJZING DMD210 EPSON

Gebruikershandleiding

Afbeeldingen

Alle afbeeldingen staan aan het begin van deze handleiding. Ze worden aangegeven door letters (A, B, C ..). Sommige afbeeldingen bevatten ook nummers. Zie de onderstaande lijst voor de betekenis van de nummers.

Afbeelding A:

1. Display
2. AAN/UIT-schakelaar (onderkant van de display)

Afbeelding B:

1. Display
2. AAN/UIT-schakelaar (onderkant van de display)

Afbeelding E:

1. DIP-schakelaar

Alle rechten voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een geautomatiseerd gegevensbestand of openbaar gemaakt worden in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, opnamen of enige andere manier, zonder voorafgaande schriftelijke toestemming van Seiko Epson Corporation. Er wordt geen aansprakelijkheid voor octrooien aanvaard in verband met gebruik van de informatie in deze uitgave. Hoewel bij het samenstellen van deze handleiding de grootste zorgvuldigheid is betracht, aanvaardt Seiko Epson Corporation geen aansprakelijkheid voor fouten of omissies. Noch wordt aansprakelijkheid aanvaard voor schade die voortvloeit uit gebruik van de informatie in deze uitgave.

Noch Seiko Epson Corporation noch een van haar dochterondernemingen kan aansprakelijk worden gesteld door de koper of door derden voor schade, verliezen of kosten die door de koper of derden worden gemaakt als gevolg van ongelukken, onjuist gebruik of misbruik van dit product of door onbevoegden uitgevoerde modificaties, reparaties of wijzigingen van dit product of (tevens in de VS) het niet in acht nemen van de aanwijzingen voor gebruik en onderhoud van Seiko Epson Corporation.

Seiko Epson Corporation is niet aansprakelijk voor schade of problemen die voortvloeien uit gebruik van andere optionele producten of verbruiksgoederen dan die welke door Seiko Epson Corporation worden aangemerkt als "originele Epson-producten" of als "door Epson goedgekeurde producten".

EPSON is een gedeponeerd handelsmerk van Seiko Epson Corporation. Exceed Your Vision en ESC/POS zijn gedeponeerde handelsmerken of handelsmerken van Seiko Epson Corporation. Alle andere handelsmerken zijn eigendom van hun respectievelijke eigenaren en worden alleen gebruikt voor identificatiedoeleinden. Productinformatie is onderhevig aan veranderingen zonder voorafgaande melding.

NB:

Lees dit gedeelte zorgvuldig door en bewaar het op een goed toegankelijke plaats.

© Seiko Epson Corporation 2015. Alle rechten voorbehouden.

Gebruiksbeperkingen

Wanneer dit product gebruikt wordt voor toepassingen die een hoge mate van betrouwbaarheid/veiligheid vereisen zoals bijv. transportapparatuur voor vliegtuigen, treinen, schepen, auto's enz.; ramppreventievoorzieningen; diverse soorten beveiligingsapparatuur enz.; of functionele/precisie-apparatuur, mag u dit product alleen gebruiken indien uw ontwerp voorziet in redundantie en fail-safes ten einde de veiligheid en betrouwbaarheid van het complete systeem te waarborgen. Omdat dit product niet bestemd is voor toepassingen die een uiterst hoge mate van betrouwbaarheid/veiligheid vereisen zoals luchtvaartapparatuur, primaire communicatieapparatuur, regelapparatuur voor kerninstallaties of medische apparatuur voor directe medische zorg, etc., wordt u geacht uw eigen oordeel te hanteren aangaande de geschiktheid van dit product, op basis van grondige evaluatie.

Veiligheidsmaatregelen

Dit gedeelte bevat belangrijke informatie voor veilig en effectief gebruik van dit product. Lees dit gedeelte zorgvuldig door en bewaar het op een goed toegankelijke plaats.

WAARSCHUWING:

Uw apparaat onmiddellijk uitschakelen wanneer het rook, een vreemde geur of ongebruikelijk geluid produceert. Verder gebruik kan brand veroorzaken. Trek onmiddellijk de stekker uit het stopcontact en neem daarna contact op met uw leverancier of een servicecentrum van Seiko Epson voor advies.

Niet proberen om dit product te repareren. Onjuist uitgevoerde reparaties kunnen gevaarlijk zijn.

Dit product nooit demonteren of modificeren. Wijzigingen aan dit product kan letsel of brand veroorzaken.

Gebruik alleen de aangegeven voedingsbron. Aansluiten op een verkeerde voedingsbron kan brand veroorzaken.

Voorkom dat er voorwerpen in de apparatuur vallen. Binnendringen van vreemde voorwerpen kan brand veroorzaken.

Als er water of andere vloeistoffen in deze apparatuur wordt gemorst, verwijder dan onmiddellijk alle kabels en neem daarna contact op met uw leverancier of een servicecentrum van Seiko Epson voor advies.

LET OP:

De kabels niet op een andere wijze aansluiten dan als vermeld in deze handleiding. Verkeerde aansluitingen kunnen apparatuurschade en brand veroorzaken.

Plaats deze apparatuur op een stevig, stabiel, horizontaal oppervlak. Het product kan beschadigen of letsel veroorzaken als het valt.

Niet gebruiken of plaatsen op een locatie met een hoge vochtigheidsgraad of veel stof. Overmatig vocht en stof kunnen apparatuurschade of brand veroorzaken.

Geen zware voorwerpen boven op dit product plaatsen. Nooit op het product staan of er tegen leunen. De apparatuur kan defect raken of in elkaar klappen, wat breuk en eventueel letsel kan veroorzaken.

Niet meer dan een verlengsteun aansluiten. Als het omvalt kan het apparatuurschade of letsel veroorzaken.

De horizontale draaibeweging van de display is door een stop beperkt. Gebruik geen overmatige kracht om de display verder te draaien dan de limiet die is ingesteld door de stop. Dat kan apparatuurschade veroorzaken.

Als u een kabel aansluit of verwijdert, controleer dan altijd of de aan/uitschakelaars van de klantendisplay en de aangesloten unit UIT staan.

Let op dat u de klantendisplay tijdens gebruik niet laat vallen of omgooit omdat het een ingebouwde fluorescerende lamp bevat.

Als u het product gedurende een langere tijd niet gebruikt, verwijder dan altijd alle kabels voor de veiligheid. Als u het product wilt verplaatsen, zorg er dan voor dat alle kabels zijn verwijderd voordat u het verplaatst.

Geen spuitbussen met brandgevaarlijk gas in of bij dit product gebruiken. Dat kan brand veroorzaken.

Overzicht

DM-D110/DM-D210 is een compact klantendisplay. Afhankelijk van uw omgeving kunt u een seriële-kabel of USB-kabel gebruiken.

Onderdeelnamen

Zie afbeeldingen A tot E.

Opties

Alle opties worden gebruikt afhankelijk van de manier waarop het product wordt geïnstalleerd.

DP-110: DM-D110 voet. Zie afbeelding A. DP-210: DM-D210 voet. Zie afbeelding B. DP-502: Montagebeugel voor DM-D110/DM-D210 (voor TM printer). Zie afbeelding C.

Downloaden van stuur- en hulpprogramma's en gebruiksaanwijzingen

De meest recente versies van stuur- en hulpprogramma's en gebruiksaanwijzingen kunnen van een van de volgende URL's gedownload worden.

Klanten in Noord-Amerika kunnen gebruik maken van de volgende website: http://www.epsonexpert.com/ en de instructies op het scherm volgen.

Klanten in andere landen kunnen gebruik maken van de volgende website: https://download.epson-biz.com/?service=po

Voorzorgsmaatregelen tijdens opstarten

Zorg ervoor dat u alle apparatuur die is aangesloten op dit product uitschakelt voordat u de kabels aansluit.

Wanneer u de AC-adapter aansluit op de DP-110/DP-210

DM-D110/DM-D210 start op zodra de aan/uit-schakelaar van de DM-D110/DM-D210 wordt ingeschakeld.

Schakel altijd eerst de schakelaar van de DM-D110/DM-D210 in, voordat u de andere aangesloten apparatuur inschakelt.

NB:

Als het USB-model van de EPSON TM-printer is aangesloten, is het mogelijk dat het systeem de DM-D110/DM-D210 niet kan detecteren als de voeding van de DM-D110/DM-D210 te laat wordt ingeschakeld.

Wanneer u de USB-voeding* aansluit op de DM-D110

De DM-D110 werkt overeenkomstig de aan/uit-status van de voeding aan de host-kant, ongeacht de stand van de DM-D110 aan/uit-schakelaar.

• USB-voeding is een manier om voeding via de USB-poort van de host te leveren, zoals de aangesloten computer en TM-printer.

Wanneer u de USB-kabel van de DM-D110/DM-D210 gebruikt

Niet aansluiten op een USB-poort van de TM-printer of USB-voeding als deze over voldoende vermogenscapaciteit beschikt. Hierdoor wordt de vermogenscapaciteit overschreden en kan de TM-printer of USB-poort beschadigd raken. USB RS-232 Convert Driver (DM-D110(USB)_VCPdriver_Ver.2.xx.zip) is nodig voor gebruik met de DM-D110/DM-D210.

Deze driver is niet bijgeleverd met de DM-D110/DM-D210. U kunt de driver downloaden op de volgende URL en het voor gebruik installeren. Zie "Downloaden van stuur- en hulpprogramma's en gebruiksaanwijzingen" op pagina 26.

Nadat de bovenstaande driver is geïnstalleerd, herkent de computer de DM-D110/DM-D210 als een USB-apparaat en voegt het een virtuele COM-poort toe. Dit product wordt herkend als een serieel apparaat en kan worden gebruikt via een COM-poort.

NB:

Als u een TM-i-serie of TM-DT-serie printer gebruikt, hoeft u de USB RS-232

De oriëntatie van het display veranderen

De hoek en de richting van het display kunnen worden veranderd door met uw hand de steun vast te houden en tegelijkertijd het display te bewegen. Het display beweegt gemakkelijk, dus druk niet hard tegen het display als het niet meer beweegt. Het display met overmatige kracht bewegen kan schade veroorzaken.

Als het display is geïnstalleerd in de TM-printer, kunnen er situaties voorkomen waarin het display niet in de gewenste richting kan worden gedraaid. Verwijder in deze situaties de klantendisplay en de basis, stel daarna de positie van de lip in de basis in voordat u deze weer terugplaatst.

Zie afbeelding D.

DIP-schakelaars

De DIP-schakelaars configureren de communicatie-instellingen en of een zelftest nodig is.

Zie afbeelding E.

LET OP:

Verwijder het DIP-schakelaars deksel niet voordat u de voeding hebt uitgeschakeld. Als het deksel wordt verwijderd terwijl het apparaat nog is ingeschakeld, kan dit apparatuurschade veroorzaken.

Verwijder de kabels uit de computer en verwijder het DIP-schakelaars deksel. Als de kabels nog op de computer zijn aangesloten tijdens bedrijf, kan dit apparatuurschade veroorzaken.

DIP-schakelaar 1 functies

DSW1 Nr.	Functie AAN UIT Standard			installing
1-1 Data	ontvangen storing Negeren	“?” Display UIT
1-2 Data	engte ontvangen 7bit 8bit UIT
1-3 Pariteit	it Pariteit Geen pariteit UIT
1-4 Pariteit	it keuze Even	Oneven	UIT
1-5	Wijziging transmissiesnelheid	Zie “Transmissiesnelheid”		AAN
1-6				UIT
1-7				AAN
1-8	Zelftest uithoeren (*1)	Ja	Nee UIT
1-9	Intern gebruik. Nicht veranderen. Vast op UIT.
1-10

(*1) Voert de zelftest eenmaal uit als de aan/uit-schakelaar aan staat.

Transmissiesnelheid

SW1-5	SW1-6	SW1-7	Transmissiesnelheid (bps)
AAN	AAN	AAN	2400
UIT	AAN AAN	4800
AAN	UIT	AAN	9600*1
UIT	UIT	AAN	19200*2
AAN	AAN	UIT	38400
UIT	AAN	UIT 57600
AAN	UIT	UIT	115200
UIT	UIT	UIT	(Gereserveerd)

1 Standaardinstelling 2 Instelling die wordt gebruikt voor de aansluiting met het USB-model of de EPSON TM-printer.

Specificaties

DM-D110

Model DM-D110 DM-D			110 + DP-110 DM-D110 + DP-502
Display type Fluorescentiedisplay
Aantal afgebeelde karakters 40 karakkers (20 kolommen × 2 regels, 5 × 7 dot matrix)
Display kleur Groen (505 nm)
Helderheid 690 cd/m			2
Karakterklassen Alfanumeriek: 95 karakkersInternationale karakkers: 37 karakkersGrafische karakkers: 128 karakkers × 12 pagina's
Karakter compositie 5 × 7 dot matrix, cursor
Karakter grootte 3,5 × 5,0 mm
Karakter bredte 5,2 mm
Interface Standards	aard RS-232/USB (USB 2.0, Transmissiesnelheid: Full-speed (12 Mbps))Compliant
	Connector	RS-232	RJ-45	D-Sub 9 pin(vrouwelijk)	RJ-45
		USB	USB Type-A
Betrouwbaarheid Levensduur 20.000 uur
Voedingsspanning			DC 21,6 ~ 26,4V(USB-poort spanning: DC 4,75 ~ 5,25V)
Energieverbruik			RS-232 vermogen: Ongeveer 3.6 WUSB zelf aangedreten vermogen: Ongeveer 3.6 WUSB-poort vermogen: Ongeveer 2.5 W
Externalefmetingen	Display unit		165 (B) × 50,5 (L) × 69 (H) mm
	Basis unit		-	165 (B) × 110 (L) ×63 (H) mm	78 (B) × 164 (L) ×260 (H) mm
	Buitenafmetingen		165 (B) × 50,5 (L) ×69 (H) mm	165 (B) × 110 (L) ×135 (H) mm	165 (B) × 164 (L) ×331 of 451 (H) mm
Gewicht			Ongeveer 0,29 kg	Ongeveer 0,65 kg	Ongeveer 0,55 kg
Draaihoek			Maximaal 48° (4 stappen)
Horizontale draaihoek			-	Maximaal 90°	Maximaal 330°
Voeding(RS-232/USB zelf aangedreten)			Geleverd door hetsysteme	PS-180 (Optie)	Geleverd door deTM printer

DM-D210

Model DM-D210 DM-D210 + DP-210 DM-D210 + DP-502
Display type Fluorescentiedisplay
Aantal afgebeelde karakkers 40 karakkers (20 kolommen x 2 regels, 5 x 7 dot matrix)
Display kleur Groen (505 nm)
Helderheid 700 cd/m			2
Karakterklassen Alfanumeriek: 95 karakkersInternationale karakkers: 37 karakkersGrafische karakkers: 128 karakkers x 12 pagina's
Karakter compositie 5 x 7 dot matrix,komma/punt/annunciator
Karakter grootte 6,5 x 11,3 mm
Karakter bredte 9,9 mm
Interface Standard RS-232/USB (USBCompliant
Connector	RS-232	RJ-45	D-Sub 25 pin(vrouwelijk)	RJ-45
	USB	USB Type-A
Betrouwbaarheid		Levensduur 20.000 uur
Voedingsspanning		DC 21,6 ~ 26,4V
Energieverbruik		RS-232 vermogen: Ongeveer 6.0 WUSB zelf aangedreten vermogen: Ongeveer 6.0 W
Externalafmetingen	Display unit 260 (B) x60 (L) x83 (H) mm
	Basis unit	-	260 (B) x 110 (L) x53 (H) mm	78 (B) x 164 (L) x260 (H) mm
	Buitenafmetingen	260 (B) x 60 (L) x83 (H) mm	260 (B) x 110 (L) x383 of 503 (H) mm	260 (B) x 164 (L) x360 of 480 (H) mm
Gewicht (Massa)		Ongeveer 0,6 kg	Ongeveer 0,98 kg	Ongeveer 0,85 kg
Draaihoek Maximaal 36° (3 stappen)
Horizontale draaihoek		Maximaal 330°
Voeding		Geleverd door hetsysteme	PS-180 (Optie)	Geleverd door deTM printer
