KULLANIM KILAVUZU AT638A MAKITA

UYARI: Kullanmadan once bu aletle ilgili talimatlari ve uyarilari dikkatle okuyun. Buna uymamak ciddi yaralanmaya sebep olabilir.

AT638A

SPECIFICATIONS
Model: AT638A
Air pressure 0.49 - 0.83 MPa (4.9 - 8.3 bar)
Staple length 13 mm - 38 mm
Staple capacity 100 pcs.
Minimum hose diameter 6.5 mm
Pneumatic tool oil ISO VG32 or equivalent
Dimensions (L x W x H) 230 mm x 75 mm x 251 mm
Net weight 1.2 kg

Model: AT638A
Hava basınçı 0,49 - 0,83 MPa (4,9 - 8,3 bar)
Zimba uzunluğu 13 mm - 38 mm
Zimba kapasitesi 100 adet
Minimum hortum çapı 6,5 mm
Pnömatik alet:yarı ISO VG32 veya:eşdeğeri
Ebat (U x G x Y) 230 mm x 75 mm x 251 mm
Net:ağırlik 1,2 kg

Surekli yapilan arastirma ve gelistirmelerden dolayi, burada belirtilen ozellikler onceden bildirilmeksizin degistirilebiril.
Özellikler ülkeden ülkeye degişebilir.

Semboller

Aşaqidakiler makineniz icin kullanın sembolleri güstermektedir. Kullanmadan önce manalarını anladigünizdan emin olunuz.

Kullanma kilavuzunu okuyun.

Güvenlik gozlugu takin.

Bu aleitemasla etkinleistirme modunda calisma imkanina saiptir.

Kulak koruyuculari takin.

Iskelelerde, merdivenlderde kullanmayin.

Kullanim amaci

Bu aletin, ic mekanlardaki islerde ve mobilya islerinde sikma islemleri icin kullanilmasi amaclarmişir. Alet, yalnizca yuksek hakim profesyonel uygulama icindir. Baska amaclarla kullanmayin. Tespit elemanlarini celik veya beton gibi sert yüzeylereçakmak icin tasarlanmamşir.

Gürültu

Tipik A-agrliki gurultu duzeyi (ISO11148-13 (EN12549) standardina gore belirlenen):

Ses basinç seviyesi (LpA): 102 dB (A)

Ses gucu duzeyi (L_WA) : 114 dB (A)

NOT: Beyan edilen gurultu emisyonu deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karslaistirmak icin kullanilabilir.

NOT: Began edilen gurultu emisyonu deger(ler) i bir on maruz kalma degerlendirmesi olarak da kullanilabilir.

UYARI: Kulak koruyuculari takin.
UYARI: Elektrikli aletinGPC kullanim sirasindaki gurultu emisyonu, aletin kullanim bicimlerine, ozellikle isleni s parcasinin turune baglolarak bayan edilen deger(ler)den farkl olabilir.
AUYARI: Gerek kullanim kosullarindaki tanmini maruziyeti baz alan, operaturo koruyacakguvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin yan sira bosta calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

Titresim

ISO11148-13 (ISO8662-11) uyarinca hesaplanan titresim toplam degeri:

Titresim emisyonu (a_n):5,0m / s^2

Belirsizlik (K): 1,5 m/s²

NOT: Began edilen titresim toplam deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karslaistirmak icin kullanilabilir.

NOT: Began edilen titresim toplam deger(ler)i bir on maruz kalma degerlendirmesi dalam da kullanilabilitir.

UYARI: Elektrikli aletinGPCEK kullanimi sirasindaki titresim emisyonu, aletin kullanim bicimlerine, ozellikle islenen is parcasinin turune baglolarak beyan edilen deger(ler)den farkli olabilir.
AUYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operaturo koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira bosta calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

EC Uygunjuk Beyani

Sadece Avrupa ülkeleri icin

EC uygunluk beyani bu kullanim kilavuzuna Ek A olarak eklenmistir.

GÜVENLIK UYARILARI

Pnömatik civi/zimba tabancasi Güvenlik uyarilari

AUYARI: Tum guvenlik uyarilarini ve tum talimatlari okuyun. Uyar ve talimatlara uyulmaması ciddi yaralanmalara, elektrik carpması ve/veya yangina neden olabilir.

Tüm uyarilari ve talimatlari ile-ride basvurmak icin saklayin.

Kisisel guvenlik ve aletin.Doğru calistirilmasi ve bakim icin, aleti kullanmadan once bu kullanim kilavuzunu okuyun.

Genel guvenlik

1. Bu aletin kullanim amaci disindaki isler icin kullanilmasi yasaktir. Surekli temasla etkinlestirme ya da temasla etkinlestirme moduyla kullanilabilen tespit elemani vidalama aletleri sadece uretim uygulamasinda kullanilmalidir.
2. Aleti kullanmadiginiz zaman ve bir calisma alanindan baska bir alana geçerken parmaklarinizi tetikten uzak tutun.
3. Çesitli tehliker. Aletin böglantınsı yapmadan ya da böglantınsı kesmeden, yüklemeden, calistirmadan, bakim yapmadan ya da akse-suarlarıdehyişirmiden ve alet)yakininda calismadan once güvenlik talimatlari nokuyup anlamalisiniz. Bunun yapilmaması ciddi fiziksel yaralanmaları neden olabilir.
4. Eller ve ayaklar gibi tum organlari aletin atis yönunden uzak tutun ve tespit elemaninin is parcasini bedenin kismilarina girmesine neden olmadigiindan emin olun.
5. Aleti kullanirken, tespit elemani sekebilir ve yaralanmaya sebep olabilir.
6. Aleti sikica kavrayin ve geri tepmeye karı hazirlikl olun.
7. Tespit elemani vidalama aletini sadece teknik yetenege sahip operator kullanmalidir.
8. Tespit elemani vidalama aletinde degisiklik yapmayin. Degisiklik yapmak güvenlik tedbirlerinin etkinligini azaltabilir ve operatör ve/veya yakindakiler icin riskleri artirabilir.
9. Kullanim kilavuzunu atmayin.
10. Alet hasarli ise aleti kullanmayin.

11. Tespit elemanlari n tutarken, ozellikle de yukleme ve boşaltma sirasinda, dikkatli olun,减免 tespit elemanlarnda yaralanmaya sebep olabilecek keskin noktalar bulunur.

12. Kullanmadan once aleti kirk, yanlis baglanmis ya da asinmis parcalara karsi daima konrol edin.

13. Fazla ileriye uzanmaya calismayin. Sadece Güvenli calisma alanlarinda kullanin. Her zaman yere saglam basin ve dengenizi koruyun.
14. Civardaki kiseleri uzainizda tutun (insanlarin gelip gele me ithimalin yuksek oldugu yerderde calisirken). Calisma alaninizi net bir sekilde isaretleyin.
15. Aleti asla kendinize ya da baskalarina dokrultmayin.
16. Aleti tutarken, calisma alani ya da konum degistirken veya yurürken parmaginizi tetigin ustunde tutmayin; cunku parmagin tetik uzerinde tutulması istemeyen calismaya neden olabilir. Etkinlestirme modu seilebilar olan aletlerde, dokru modun seci ili oldugundan emin olmak icin kullanmadan once daima aleti kontrol edin.
17. Sadece, tetigi ve diger ayar cihazlarini yetleri bir sekilde hissedip guvenli bir sekilde kullan-manizi saglayacak turde eldivenler kullanin.
18. Aleti birakirken diz bir yüzeye yerleşirin.
    Aletle birlikte saglanan kancayı kullanıyoransuz aleti saglam bir sekilde diz bir yere kancayla asın.
19. Alkolluyken, uyusturucu ya da benzeri bir maddenin etkisindeyken calismayin.

Frlama ile iliskili tehl likeler

1. Tespit elemanlari boşaltilirken, ayarlama yapilirken, seksılıklıkar giderilirken veya akse-suarlardehyişirilirken, tespit elemani vidalama aletinin baglantıksilmelidir.
2. Calisma sirasinda, tespit elemanlarinin malzemeye dokru bir sekilde girdiginden ve sekerek/yanlis ateslenerek kullaniciya ve/veya civardakilere yonlenmeyeceginden emin olun.
3. Calisma sirasinda, is parcasindan ve tespit elemani/istifleme sisteminden cikan birikintiler boşaltilabilir.
4. Elektrikl aletleri kullanirken gozlerinizi korumak icin daima koruyucu gozluk kullanin. Gosluklerin ABD'de ANSI Z87.1 ile, Avrupa'da EN 166 ile ya da Avustralya/Yeni Zelanda'da AS/NZS 1336 ile uyumlu olmasi gereklidir. Avustralya/Yeni Zelanda'da, yuzunuzi koruma-niz icin yuz koruyucu maske kullanilmasi da yasal olarak gereklidir.

Alet operatörlerinin ve calisma alaninin yaku ninda calisan diger kisilerin uygun koruyucu guvenlik ekipmanlarini kullanmasinin saglanmasi, isverenin yukumlulugundedir.

1. Diger kiselere gebeilecek riskler operatortarafindan degerlendirilmelidir.
2. Is parcasiyla temas halinde olmayan aleleri kullanirken dikkatli olun, zira bu aleter istenmeyen bir sekilde ateslenebilir ve operatoren ve/veya civardakilerin yaralanmasina sebep olabilir.
3. Aletin daima güvenli bir sekilde is parcasina kenetlendiginden ve kaymadigiindan emin olun.
4. Kulaklarinizi ickan gurultye karsi korumak icin koruyucu kulaklik ve baret kullanin. Ayrica hafif, ancak bol olmayan kiyafetler giyin. Kiyafetlerin kollari dugmeli olmali veya yukari kivrilmalidir. Kravat takilmamalidir.

Calisma sirasinda olusabilecek tehl likeler

1. Aletiogrui bir sekilde tutun, normal ve ani hareketlere (orn. geri tepme) karsi koymaya hazirlikol un.
2. Vucudunuzu dengeli bir konumda tutun ve ayaginizi yere saglam basin.
3. Uygun emniyet gozlukleri kullanilmalidir, uygun eldivenler ve koruyucu giysi kullanilmasi tavsiye edilir.
4. Uygun isitme koruması kullanilmaldir.
5. Kullanma kilavuzunda belirtildigi gibiDOGRU bir enerji kaynagkullanin.
6. Aleti hareketli platformarda veya kamyonlarin arkasinda kullanmayin. Ani platform hareketi aletin kontrolünun kaybedilmesine ve yaralanmaya neden olabilir.
7. Aletin her zaman baglanti elemaniyla dolu oldugunu varsayin.
8. Çalışirken acele etmeyin ve aleti zorlamayın. Aleti dikkatli bir sekilde tutun.
9. Çalıırken yere-SAğlam basin ve aleti kulla-nirken dengenizi koruyun. Yüksek yerlerde calıırken calısilan seviyenin olmadiğindan emin olun ve anı sırama veya takilma olasili varsa tehlkeyi onlemek icin hava hortumunu sabitleyin.
10. Catida ve benzeri yuksek yerlerde calisirken böglanti elemani vidalama islemini ilerlediginiz yondegeredeklestirin.Baglianti elemani vidalama islemini gerije dogru hareket ederken uygulamaniz durumunda dengenizi kolayca kaybedebilirsiniz.Dusey yuzeylere böglanti elemani vidalarken, ust taraftan baslayar alt tarafa dogru ilerleyin. Bu sekilde vidalama islemini daha azyorularak geredeklestirebilirsiniz.

11. Yanliskla mevcut bir böglanti elemanin üzerine vidalarsaniz veya ahsap icerisinde bir budaga denk gelirseniz, böglanti elemani eigilebilir veya alette sikisma olusabilir. Baglanti elemani firlayabilir ve birisine isabet edebilir veya aletin kendisi tehlikeli bir sekilde geri tepebilir. Baglanti elemanlarini dikkatli bir sekilde yerleştin.

12. Yüklenmi aleti ya da basinç altindaki hava kompresörün Güneşin-altinda uzun sure birakmayin. Biraktıgüniz yerde aletinicine toz, kum, yonga ve yabanci maddeler girmeyeciginden emin olun.

13. Aynianda hem ic hem di s taraftan baglanti elemani vidalamaya calismayin.Baglianti ele manlari karsi tarafa geçerek ve/veya siçrayarak ciddi tehlike olusturabilir.

Yinelenen hareketler ile ilgili tehl likeler

1. Bir alet uzun bir donem boyunca kullanildi-ginda operatör ullerinde, kollarinda, omuzlarinda, boynunda ya da vucudunun diger bolumlerinde rahatsizlik hissedebilir.
2. Bir aleti kullanirken, operatör uygün ama ergonomik bir durus seçmelidir. Ayaklarinizi yere).. saglam basin ve tuhaf veya dengesiz duruslardan kaçının.
3. Operatör surekli ya da tekrarlayan rahatsizlik, ağri, carpinti, aci, karçınalanma, uyusma, yanma hissi veya sertlesme gibi belirtiler yaşarsa bu uyari sinyallerini goz ardı etmeleridir. Operatör, genel faaliyetleri ile ilgili olarak nittelikli bir saglik profesyoneline dinşmaldir.
4. Aletin surekli kullanilmasi aletin olusturdugu geri tepme nedeniyle tekrarlayici gerilerek zorlama yaralanmasina neden olabilir.
5. Tekrarlayan gerilme yaralanmasini engellemek icin operatior ileriye uzanmamali veya asiri guc kullanmamalidir. Ilaveten operatior kendini yorgun hissettiginde dinlenmelidir.
6. Tekrarlayan hareket tehlikelerine yonelik bir risk degerlendirmesi yapin. Bu degerlendirme kas-iskelet sistemi hastaliklarina odaklanmali ve tercihen, calisma sirasinda yorgunlugun azaltilmasin hastaliklari azaltmada etkili oldugu varsayimin baz almaldir.

Akesuar ve sarf malzemeleriyle ilgili tehl likeler

1. Is parcasinin temas ettiigi aksesuararin degis-tirilmesi ya da ayarlamalar yapilmasi gibi islemlerden once hava, gaz veya batarya gibi, gecerli alan enerji kaynaginin aletle baglantisini kesin.
2. Daima sadece üretici tarafindan temin edilen boyut ve türdeki aksesuarlari kullanin.
3. Sadece bu kilavuzda belirtilen yağlari kullanin.

Calisma yeri ile iliskili tehlikeler

1. Kayma, takilma ve duqmeler is yeri yaralan malarinin onde gelen sebeplerindendir. Aletin kullanilmasindan dolayi kayganlasan yuzeyere ve hava hatti hortumuna takilma nedeniyle olusabilecek tehlikelere karsi dikkatli olun.
2. Alisik olmadiginiz ortamlarda calisirken ekstra dikkatli olun. Elektrik ya da diger tesusat hatlari gibi gizli tehlikeler mevcut olabilir.
3. Bu alet potansiyel olarak patlayici atmosfer-leri de kullanim icin tasarlanmamistir ve elektrik hatlariyla temasa karsti yalitima sahip degildir.
4. Aletin kullanimi nedeniyle hasar gorerek tehlikeye neden olabilecek elektrik kabolari, gaz borulari vb. olmadigiindan emin olun.

5. Calisma alanini temiz tutun ve iyi aydinlatin. Karmakarisik veya karanlik alanlar kazalara davetiye cikarir.

6. Gürültu seviyelerinin belirli sinirlar dahilinde tutulması gerektiren yerel yonetmelikler mevcut olabilir. Belirli durumlarda gürültünün absorbere edilmesi icin gürültu onleyici muhafazalar kullanilmaldir.

Toz ve*cikan gazlarla ilgili tehlikeler

1. Etrafinizdkileri daima kontrl edin. Aletten cikan hava, toz ve nesneler icerebilir ve bunlar operatore ve/veya civardakilere etki edebilir.
2. Egzozu, toz dolu bir ortamda toz mudahalesini en aza indirectecek sekilde yönlendirin.
3. Calisma alanina toz veya cisimler yayiliyorsa saglik tehlikelerini ve yaralanma riskini azaltmak icin yayilimi mumkun oldugunca azaltin.

Gürültü ile ilgili tehlikerer

1. Yüksek gürültu seviyelerine hcbir koruyucu ekipman olmadan maruz kalmak kalici, sakat birakici, isitme kayiplarina ve kulak Çınlamasi (kulaklarda Çınlama, vizildama, ilik sesi, üguldama) gibi baska problemlere neden olabilir.
2. Calisma alanindaki gurultu tehlikelerine yonelik bir risk degerlendirmesi yapin ve bu tehlikel icin uygun kontrolleri uygulayin.
3. Bu riski azaltmaya yonelik uygun onlemlerarasinda is parcalarin "cinlamasini" onlemek icin tampon malzemeler kullanilmasi gibieylemler de sayilabilir.
4. Uygun bir isitme koruması kullanin.
5. Gürültu seviyesinin gereksiz yere artmasini onlemek icin aleti bu talimatarda tavsiye edilen sekilde kullanin ve aletin bakimini yapin.
6. Is parçalarinì sesSONümleyici desteklerin Üzerine koymak gibi gürültu azaltma önlemleri alin.

Titresim ile ilgili tehlikeler

1. Calisma sirasinda titresim emisyonu, kavrama gucu, temas basincinin gucu, calisma yonu, enerji kaynaginin ayarlari, is parcasi ve is parcasi destegine baglidir. Titresim tehlikelerine yonelik bir risk degerlendirmesi yapin ve bu tehlikeler icin uygun kontrolleri uygulayin.
2. Titresime maruziyet sinirlerde ve el ve kollarin kan akisinda vizifeden alikoyan hasara neden olabilir.
3. Soguk kosullarda calisirken ilk tutacak giysiler giyin, ellerinizi sicak ve kuru tutun.
4. Uyuşma, karınçalanma, ağri, parmaklarda vya ellerte ciltte beyazlama,gürülmesi gibi belir tiler yaşarsaniz, genel faaliyetlerle ilgili olarak hemen nitelikli bir saglik profesyonelinden tibbi tavsiye alin.
5. Titresim seviyesinin gereksiz yere artmasini onlemek icin aleti bu talimatarda tavsiye edilen sekilde kullanin ve aletin bakimin yapin.
6. Aleti hafif ama saglam bir sekilde tutun; cunku kavrama gucu;cok yuksek oldugunda olusabilecek titresim riski de daha yuksek olur.

Havalı alelir icin ek uyarilar

1. Basincli hava ciddi yaralanmalara sebep olabilir.

2. Kullanilmadiigi zaman daima hava destegini kapatin ve aletin hava tedarik baglantisini kesin.

3. Aksesuarlari degistirmeden, ayarlama ve/veya tamir islemleri yapmadan, bir calisma alanin dan bir baskasina gezmeden once daima aletin basinl hava tedarigi ile olan baglantisini kesin.

4. Aleti kullanmadiginiz zaman ve bir calisma alanindan baska bir alana gelecerkenParmaklarinizi tetikten uzak tutun.
5. Basincli havayi asla kendinize ya da baskalarinaogrultmayin.
6. Basinctan dolayi hareket eden hortumlar ciddi yaralanmalarasaebepolabilir.Hortum ve teribatta hasar ya da gevseme olup olmadigin daima kontrl edin.
7. Havali alelteri asla hortumundan tutarak tasimayin.
8. Havali alelteri asia hortumundan tutarak sürüklemyin.
9. Havali alelteri kullanirken maksimum calisma basincinim maksimum degerini asmayin.
10. Havali alelter, gürultu ve titresimi azaltmak ve asinmayı minimuma indirmek icin, sadece is sureci icin gereken en dusuk basinçtaki basinçlı hava ile calistirilmaldir.
11. Havali alelteri calistirmak icin oksijen veya yanici gazlar kullanmak yangin ve patlama tehlikesine yol acar.
12. Havali aleleri kullanirken alet soğuyabileceşi ve bu durum kavrama ve kontrlü etkileyebileceşi icin dikkatli olun.

Temasla etkinleistirme özellikli alelter icin ek uyarilar

1. Aleti tutarken, calisma alanı ya da konumdehyi degistirken veya yürürken parmaginizi tetigin üstunde tutmayın;;cunku parmagin tetik üzerinde tutulması istemeyen calismaya neden olabilir. Etkinlestirme modu seçile bilir olan aletlerde, dokru modun seçili oldugundan emin olmak ilen kullanmadan once daima aleti kontrol edin.
2. Bu alette ya temasla etkinleşirme veya surekli temasla etkinleşirme modunun etkilşirme modu seçicileriyle ayarlanabilecegi etkinleşirme modu seçilebilir bir yapländirmaya sahiptir ya da temasla etkinşirme vya surekli temasla etkinşirme modlarindan birine gore yapländirilmistr ve yukardaki sembolle isaretlenmistir. Amaçlanan kulanim alanlari; paletler, mobilya, imal edilen gov-deler, doşemeler ve kaplamalar gibi üretim uygulamalaridir.
3. Aleti, etkinlestirme modu seilebilar modda kullanirken, daimaogrue etkinlestirme ayarin nin secili oldugundan emin olun.
4. Bu aleti, kutu ya da sandik kapatma ve nakliye güvenlik araçlarınin dorse ve kamyonlara montaji gibi uygulamalar icin kullanırken temasla etkinlestirme modunda kullanmayin.
5. Bir vidalama konumundan digerine geçerken dikkatli olun.

Güvenlik aygütlari

1. Calismaya baslamadan once tum guvenlik systemlerinin calisir durumda oldugundan emin olun. Alet yalinizca anahtar tetik cekilerek veya yalinizca temas kolu ahsap malzemeye dayanlarak calistirilmamalidir. Aleti calistirmak icin iki islem aynianda uygulanmalidir. Aletin dokru sekilde calisip calismadigi baglanti elemanlari tamamen bosaltilmis ve itici tam cekilmis konumdayken test edin.
2. Tetigin AICIK konuma sabitlenmesi de oldukca tehlikelidir. Tetigi asia sabitlemeye calismayin.
3. Bant veya tel kullanarak temas elemanini basili durumda sabitlemeye calismayin. Olum veya ciddi yaralanmalar meydana gelebilir.
4. Temas elemanini daima bu kilavuzda açiklandi sekilde kontrl edin. Güvenlik mekanizması doit sekilde calismazsa böglanti elemanlari kazara firlatilabilir.

Servis

1. Temizleme ve bakim islemlerini alet ile calismaniz bittikten hemen sonra gerekteleşirin. Aleti daima en iyi durumda tutun. Paslanmayi onlemek ve surtünmeye bagli asinmayi minimum seviye duşürmek icin hareketli parçalari yağlayin. Parçalardaki:tüm tozu temizleyin.
2. Aletin periyodik kontrlü icin Makita yetkili servis merkezinden yardim isteyin.
3. Ürünün EMNIYET ve GÜVENİLIRLIGINI muha-faza etmek icin bakim ve tamir ilemleri daima Makita yedek parçaları kullanilaram Makita yetkili servis merkezleri tarafindan yapilmalidir.
4. Aleti elden cikarirken yerel duzenlemelere uyunuz.

BUTALIMATLARI MUHAFAZA EDiNiz.

AUYARI: Ürünü kullanırken (defalarca kulla-ninca kazanan) rahatlik ve tanidiklik duygusun-nun ilgili urünun güvenlik kuralları siki sikiya baglı kalmanın yerine gezmesine iZIN VERMEYIN. YANLIS KULLANIM veya bu kullanma kilavuzunda belirtilen emniyet kuralları uymama ciddi yara-lanmaya neden olabilir.

PARÇALARIN TANIMI

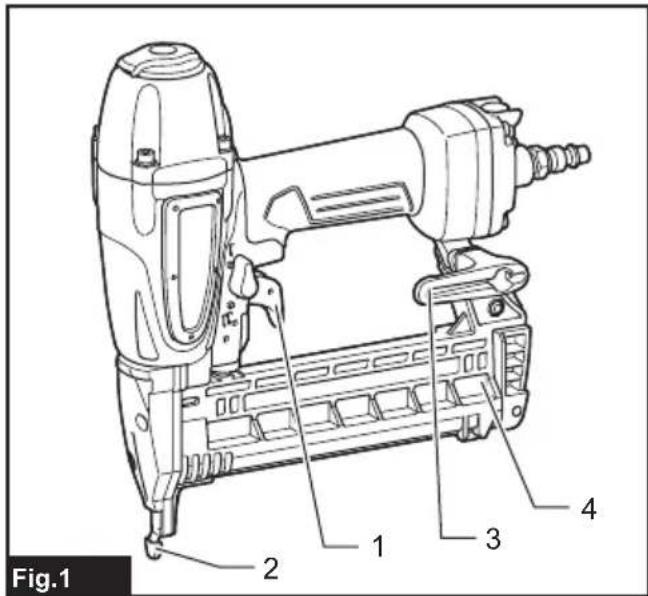

Sek.1: 1. Tetik 2. Burun adaptoru (temas elemani) 3. Kanca 4. Hazne

KURULUM

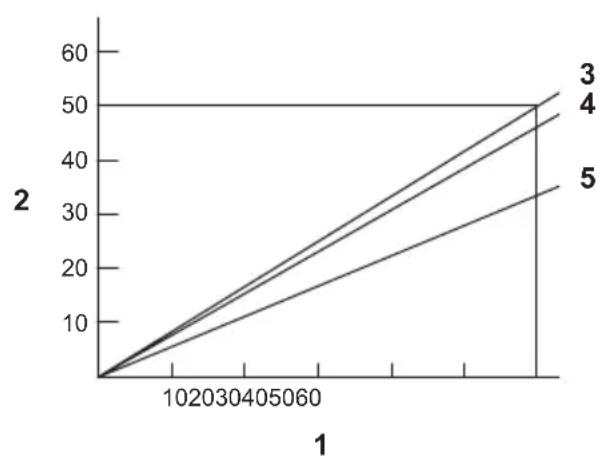

Kompresörseite

1. Zimbalama sikligi (kere/dakika) 2. Dakikada kompresor hava cikisi (L/dak) 3.0,83 MPa (8,3 bar) 4.0,66 MPa (6,6 bar) 5.0,49 MPa (4,9 bar)

Hava kompresör EN60335-2-34 gereklerine uygun olmalidir.

Çalışma maliyetinin/DDsuk olmasını-SAğlamak icin basinci ve havaçikisi yüksek bir kompresör��. Grafik;zimbalama sikligi,uygulanabilir basın ve kompresor havaçikisiarasindaki iliskiyi gostermektedir. Yani,ornegin zimbalama 0,83 MPa (8,3 bar) basıntadakikada yaklaşık 60 kere hizylaya yapilırsa,50 litre/ Dakika havaçikisi bir kompresör gereklidir.

Hava kaynagi basincin in aletin nominal basincindan fazla oldugu durumlarda hava basincin 1 aletin nominal basinciya sinirlamak icin basinc regulatorleri kullanilmalir. Bunun yapilmaması alet operatörün veya cevredekki kisilerin ciddi sekilde yaralanmasiya sonuçlanabilir.

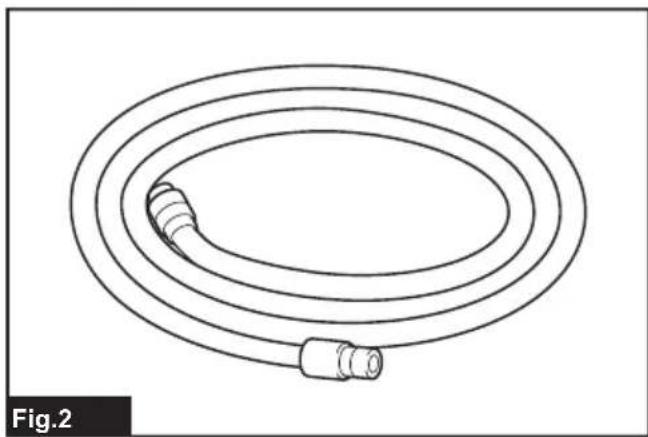

Hava hortumu seçimi

ADIKKAT: Zimbalama sikligina gore kompresorunduusik hava cikisi veya hava hortumu capinin uzunlugu ya da kucuklugu aletin civileme yetenegin azalmasina neden olabilir.

Sek.2

Zimbalama isleminin surekligiini, verimligiini saglamak icin mumkun oldugu kadar buyuk ve kisa bir hava hor tumu kullanin.

Her zimbalamaarasinda 0,5 saniye aralik oldugunda; 0,49 MPa (4,9 bar) hava basinci ile ic capi 6,5 mm'den buyuk ve uzunluqu 20 m'den kisa olan bir hava hortumu kullanilmasi tavsiye edilir.

Hava tedarik hortumlarinin minimum calisma basinci degeri 1,03 MPa (10,3 bar) ya da sistemasde uretilen(Maximum basincn yuzde 150'si (hangisi daha yuksekse) olmalidir.

Yaglama

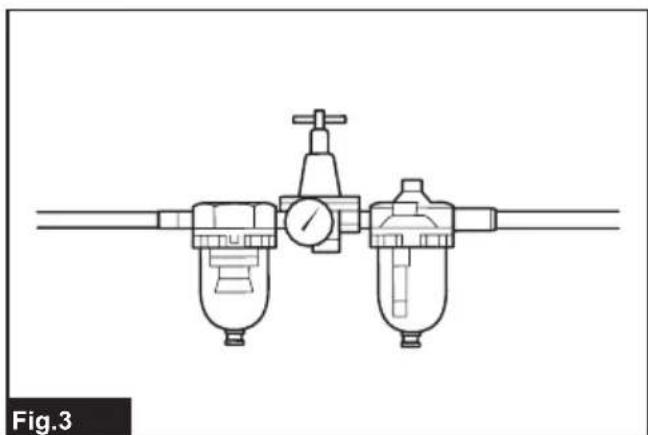

Sek.3

Maksimum performansi saglamak icin, hava setini (yağlayici, regulator, hava滤resi) alete olabildigince yakin monte edin. Yaqlayiciyi, her 50 zimbalamada 1 damla yag ile yaqlama yapilacak sekilde ayarlayin.

Hava seti kullanimda degilken hava baglanti parcasina 2 (iki) veya 3 (uc) damla pnomatik alet yagi damlatarak aleti yağlayin. Bu islem kullanmadan once ve kullandiktan sonra yapilmalidir.

Dogru yaglama icin, pnomatik makine yagi konulduktan sonra alet birkac kez calistirilmalidir.

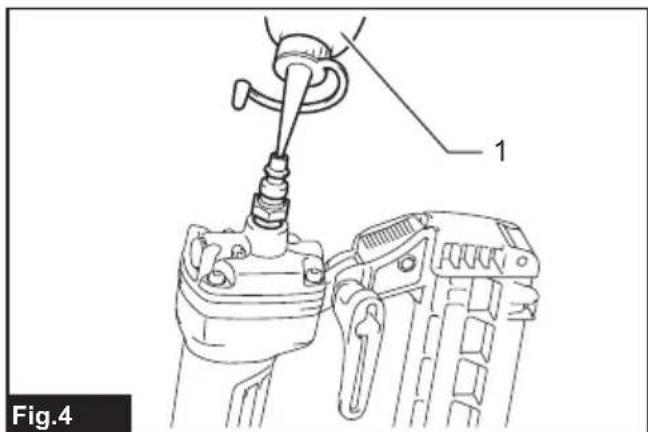

Sek.4: 1. Pnomatik alet yaig

ISLEVSEL NITELIKLER

ADIKKAT: Alet üzerinde ayarlama veya kontrol isleviniGPCkeleStirmeden once daimatetigi dondurun ve hava hortumunu aletten cikarin.

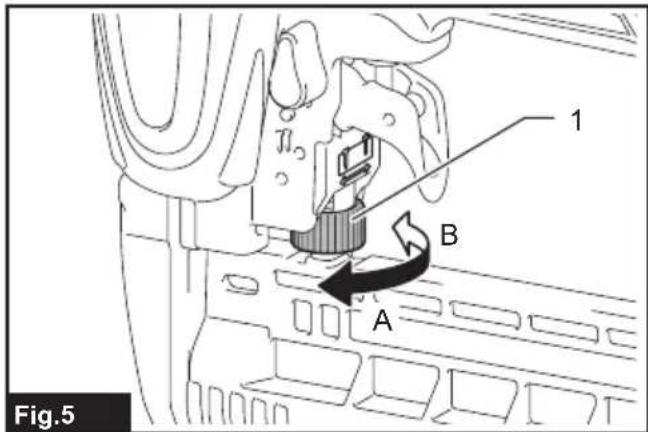

Zimbalama derinligini ayarlamak

Sek.5: 1.AyarlayiCi

Zimbalama derinligini ayarlamak icin ayar dugmesini dondurun.

Ayar duğmesi sekilde gosterildigi gibi A yönunde tam olarak donduruldugünde zimbalama derinligi en derin ayara ayarlanmı olur. Ayar duğmesi B yönunde donduruldukce derinlik azalir.

Ayar dugmesi A yonunde tam olarak dondurulmesine ragmen zimbalar yeridence derine basilyorsa hava basincini artirin.

Ayar dugmesi B yonunde tam olarak dondurulmesine ragmen zimbalar cok derine cakiliyorsa hava basincini azaltin.

Genel olarak, alet daha Düşuk bir hava basinciyla kulla-nilirsa ve zimbalarin çakilmasi—in ayar Düğmesi daha derine ayarlanirsa aletin hizmet ömrü daha uzun olur.

Kanca

ADIKKAT: Aleti yuksek ya da dengesi bozulabilecek bir yüzeye asla asmayin.

ADIKKAT: Kancayi bel kemerine asmayin. Zimba cakma tabancasi kazara duserse, yanlslikla calisabilir ve yaralanmaya neden olabilir.

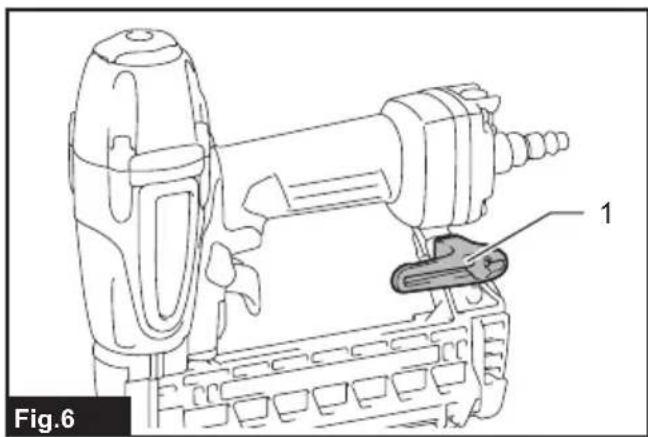

Sek.6: 1. Kanca

Kanca, aletiGPCiolarakasmakicinkullanlisidir.

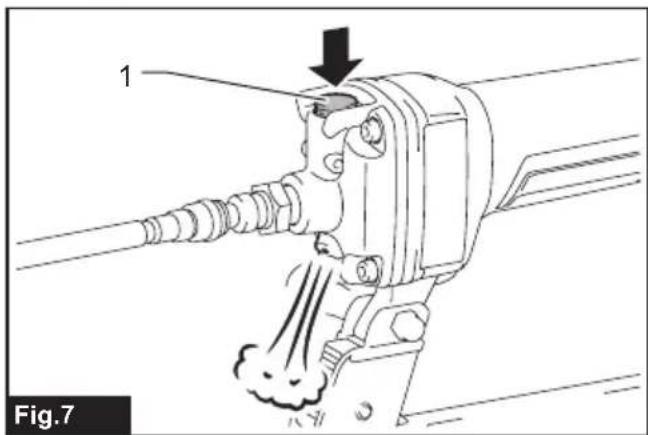

Havali toz üfleme aparati

ADIKKAT: Havali toz üfleme aparatinin cikis a#gzini kimseye dokru yonelt Meyin. Ellerinizi ve ayaklarinizi da cikis a#gzindan uzak tutun. Havali toz üfleme aparati dugmesine kazara basilirsa, kisel yaralanmaya sebep olabilir.
ADIKKAT: Havali toz üfleme aparatini kullanmadan once daima etrafinizi kontrol edin. Üflenen toz veya nesneler birisine carpabilir.
ADIKKAT: Havali toz ufleme aparati dugme-sine basarken hava hortumunu takmayin ya da cikarmayin.

Alete verilen hava da havali toz üfme aparati olarak kullanilabilir. Kavrama kolu uzerindeki dugmeye basarak calisma alanini temizleyebilirsiniz.

Sek.7: 1. Dügme

ÖNEMLİ NOT: Havalı toz üfleme aparatı nullandık tan sonra, aletin vidalama güçü geleçici olarakduşebilir. Bu durumda, hava basinci eski halini alana kadar bekleyin.

ÖNEMLİ NOT: Yaq uygulandiktan hemen sonra havalı toz üfleme aparatı kullanmanı durumunda deneme amaçlı bir üfleme yapın. Havayla birlikte yaq da piskurtülebilir.

MONTAJ

ADIKKAT: Alet üzerinde herhangi bir islemGPCkelestirmeden once daima tetigi dondurun ve hava hortumunu aletten cikarin.
ADIKKAT: Hazneye birden fazla zimba seridi yuklerken ayni tur, boyut ve esit uzunlukta zimbalari kullanin.

Zimbaçakma tabancasinin yüklenmesi

NOT: Mandala bastiginzda daima surgulukapagin arka kismindan tutun. Haznede zimba varken mandala basildiginda surgulukapak aniden acilir.

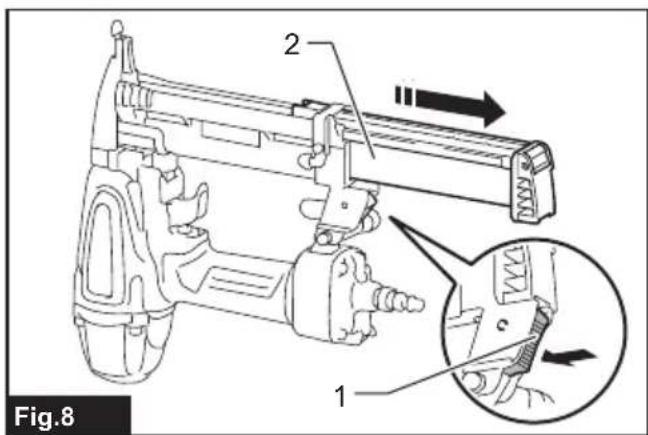

1. Mandala basin ve haznenin surgulu kapagini acin.
   Sek.8: 1. Mandal 2. Surgulu kapak

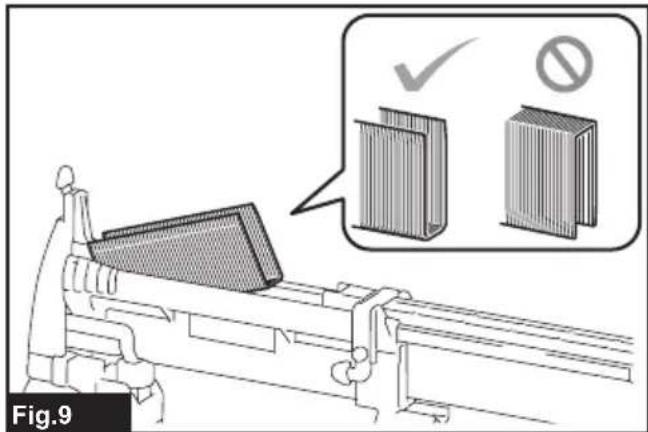

2. Haznenin agzindan bir serit zimba sukup sonuna kadar ittirin.
   Sek.9

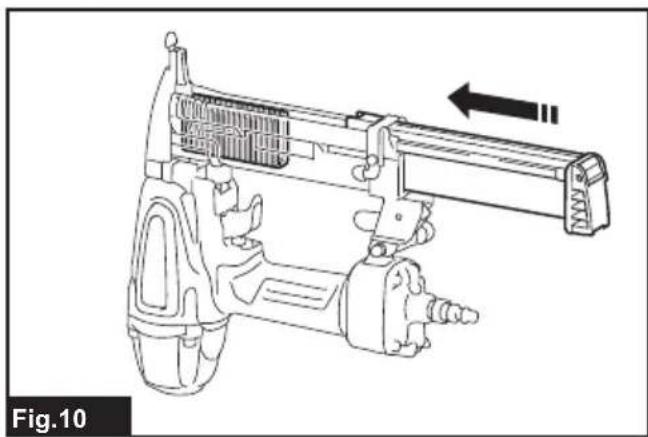

3. Sūrgülü kapak kilitlenene kadar sūrgülü kapalık kapatin.
   Sek.10

Zimba boyutlari

Alette yalnizca 山 tespit elemanlari kullanilabilir.

18 G zimba

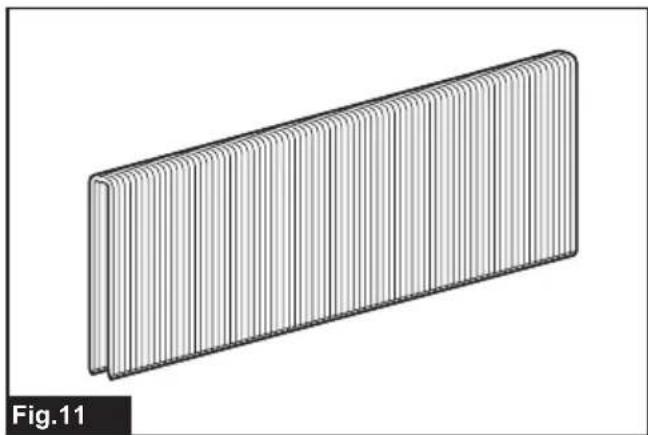

Sek.11

Maksimum

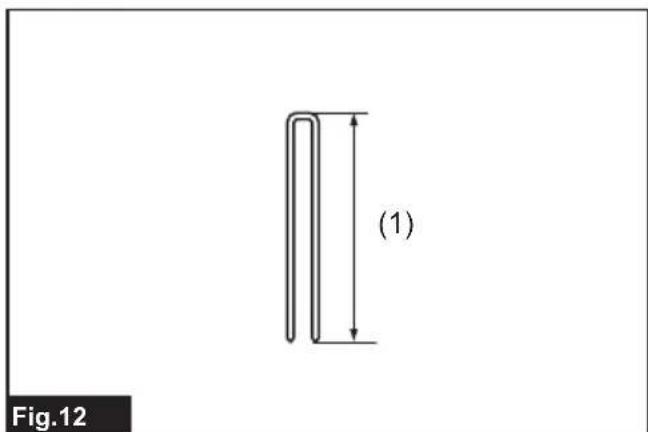

Sek.12: (1) 38 mm

Minimum

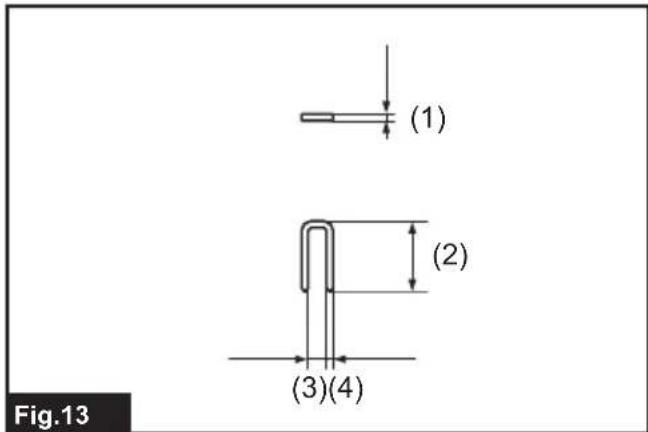

Sek.13: (1) 1,25 mm (2) 13 mm (3) 3,5 mm (4) 1,05 mm

Zimbalarin cikarilmasi

Zimbalari cikarmak icin, "Zimba cakma tabancasinin yuklenmesi" prosedurunu tersinden uygulayin.

Burun adaptorü

Is parcasi yuzeyinin czilmesini ya da zarar gormesini onlemek icin burun adaptorunu kullanin.

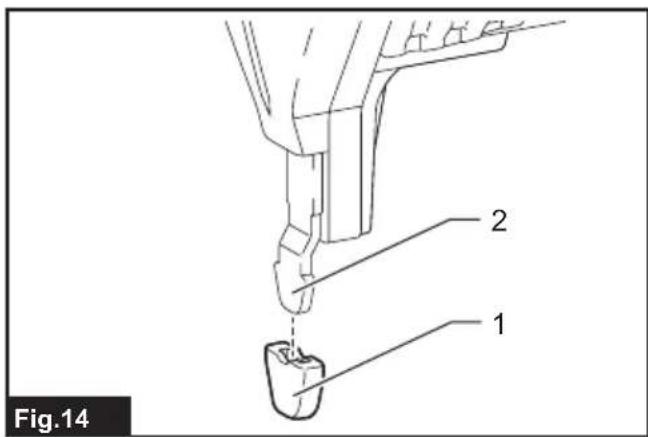

Sek.14: 1. Burun adaptoru 2. Temas elemani

Yedek bir burun adaptorü sekilde gosterilen yerde muhafaza edilir.

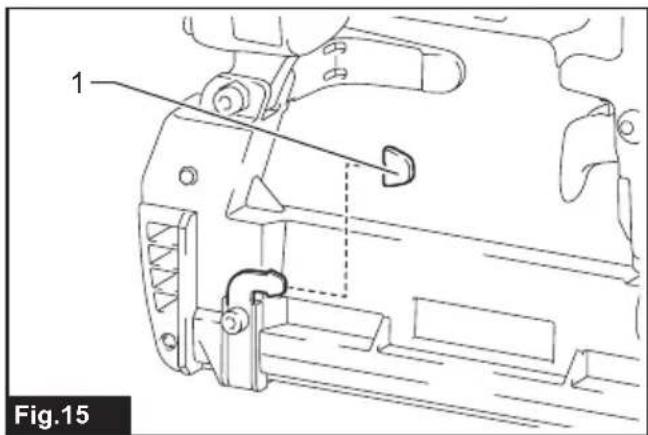

Sek.15: 1.Yedek burun adaptoru

Hava hortumunun baglanmasi

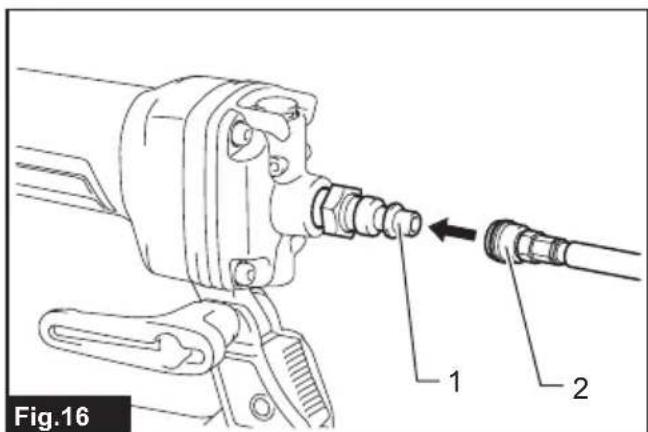

Sek.16: 1. Hava baglanti parcasi 2. Hava doketi

Hava hortumunun hava soketini zimba cakma tabanca-sina ait hava baglanti parcasinin ustne kaydirin. Hava baglanti parcasina takildiginda hava soketinin yerine sikica kilitlendiginden emin olun.

Aletin ustune veya yakininabir hortum kaplinihava besleme kaplinayrildigi zaman basinc haznesi boşalacak sekilde takilmalidir.

KULLANIM

DIIKKAT: Kullanmadan once tum guvenlik sis-. nlerinin calisir durumda oldugundan emin olun.

Calisma modunun seçilmesi

ADIKKAT: Zimba cakmaya baslamadan once, etkinlestirme modu seciisinin istenen zimba cakma moduna gore dogru konuma ayarlandigin-dan daima emin olun.

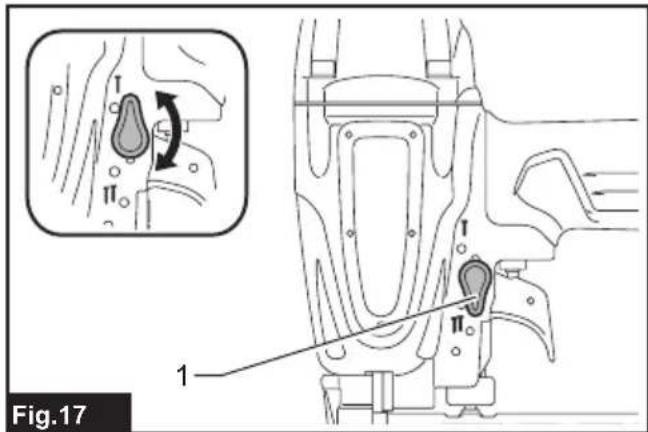

Sek.17: 1. Etkinleistirme modu seciisi

Tek sirali etkinleistirme modu:

Tek sirali bir calistirmayla bir zimba cakabilirsiniz. Bir zimbayi dikkatli ve dokru bir sekilde cakarken bu modu segin.

Bu modu seçmek icin, etkinleşirme modu seçici-sini Konumuna getirin.

Temasla etkinleistirme modu:

Tetakékili haldeyken temas elemanini yerleştirdigi-nizde, zimbaları art ardaçakabilirsiniz.

Bu modu seçmek icin, etkinleştirme modu seçici-sini konumuna getirin.

Kullanmadan once aletin doitru isleyisinin kontrol edilmesi

Kullanmadan once, daima asagidaki noktalarikontrol edin.

Aletin sadece hava hortumu baglaninca calismadigiindan emin olun.
Aletin sadece tetik cekilince calismadigindan emin olun.
Aletin tetik cekilmeden sadece temas elamani is parcasin in uzerine yerlestirilnce calismadigindan emin olun.
Tek sirali etkinlestirme modunda aletin once tetik cekilip ardindan da temas elemani is parcasinin uzerine yerlestirilnce calismadigindan emin olun.

Tek sirali etkinleşirme

Temas elemanini is parcasina dayayin ve tetigi tama-men cekin.

Zimbalaman in ardindan, temas elemani ve ardindan tetigi birakin.

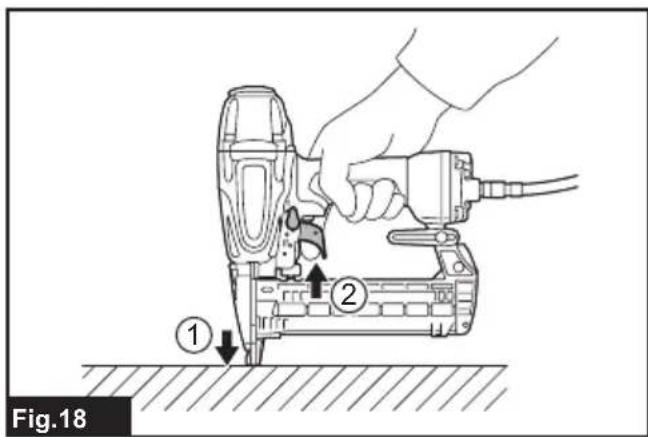

Sek.18

DIKKAT: Temas elemaninis parcasina asiri kuvvet uygulayarak dayamayin. Tetigi de sonuna kadar cekin ve zimbalamadan sonra 1-2 saniye bu sekilde tutun.

"Tek sirali etkinlestirme" modunda bile, temas ele mani is parcasityla yeniden temas ettiiginde yarim cekilen tetik beklenmedik bir zimbalamaya neden olur.

Temasla etkinleistirme

Once tetigi cekin, sonra da temas elemanini is parcasina dayayin.

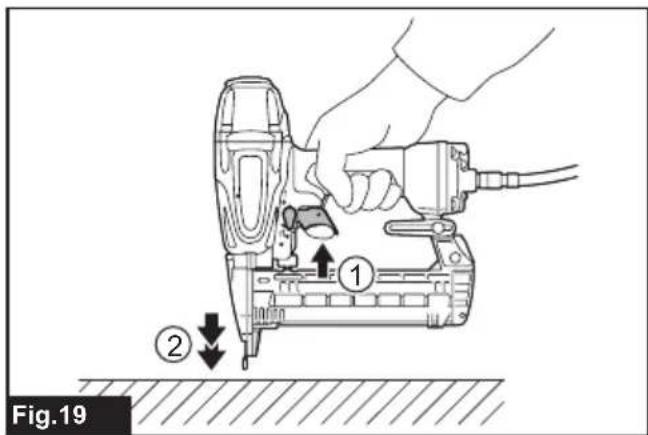

Sek.19

Boşalma进展情况

Haznede az miktarda zimba kaldiginda, boşalma go-tergesi kirmiziya doner. Boşalma goftergesi kirmiziya dondügunde yeniden zimba yukleyin.

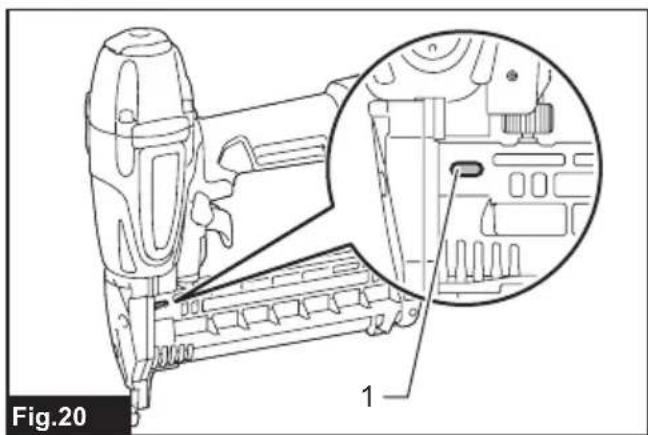

Sek.20: 1. Bosalma gÖstergesi

Sikisan zimbalarin ickarilmasi

DAIKKAT: Sikisan zimbalari cikartmadan once daimatetigi dondurun ve hortumu cikarin.

DIKKAT: Deforme olmug zimbalari veya zimba seritlerini kullanmayin. Bunu yapmamak zimba beslemenin zayif bir sekilde calismasina neden olabilir.

NOT: Mandala bastiginzda daima surgulu kapaign 1 arka kismindan tutun. Haznede zimba varken mandala basildiginda surgulu kapak aniden ailir.

Zimba seritlerini cikarmak icin "Zimbalarin cikarilmasi" prosedurunu izleyin ve sikisan zimbalari zimba rayindan cikarin.

BAKIM

ADIKKAT: Alet üzerinde bir kontrol ya da bakim islemi gerektelestirmeden once daima tetigi dondurun ve hava hortumunu aletten cikarin.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renkdehyisi, deformasyon vya Çatlaklar olusabilir.

Zimbalar

Zimba seritlerini ve kutularini dikkatli tutun. Zimba seritleri ozenli tutulmazsa sekilleri bozulabilir, bu da zimbalarin yeterli sekilde beslenmemesine neden olabilir. Zimbalari cok nemli ya da sicak yerderde ya daogrudan gunes isigina maruz kalan yerderde saklamaktan kaçınin.

Zimbaçakma tabancasinbakimi

Çalıstirmadan olçın aletin genel durumunu ve geleşmis vida olup olmadıyın kontrl edin. Gerekirse, geleşyen vidaları,)

Aletin baglantisi kesilmis haldeyken, temas elemanin ve tetigin serbest bir sekilde hareket ettginden emin olmak icin gnluk kontrolunuzu yapin. Temas elemani veya tetik yapisiyor veya takiliyorsa aleti kullanmayin.

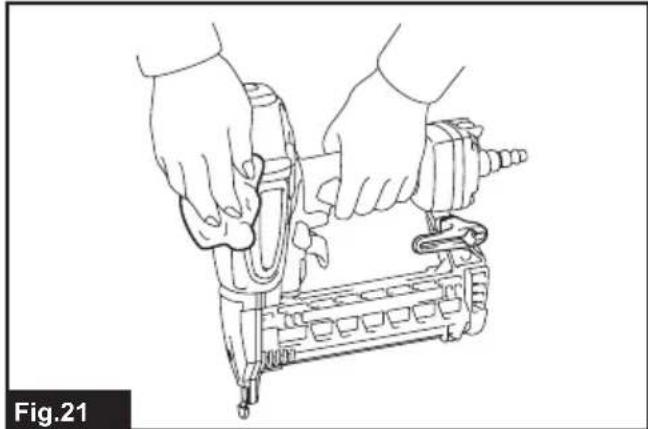

Alet uzun bir sure boyunca kullanilmayacaksa, aleti pnomatik alet yagl kullanarak yaglayin ve aleti guvenli bir yerde saklayin. Dogrudan gunesisige ve/veya nem ya da sicak ortamlara maruz birakmayin.

Sek.21

Kompresörün, hava setinin ve hava hortumunun bakimi

Kullanimdan sonra, kompresor tankini ve hava filtresini daima tahiye edin. Alete nem girmesine izin verilirse, aletin kotu performans gostermesine ve arizaya neden olabilir.

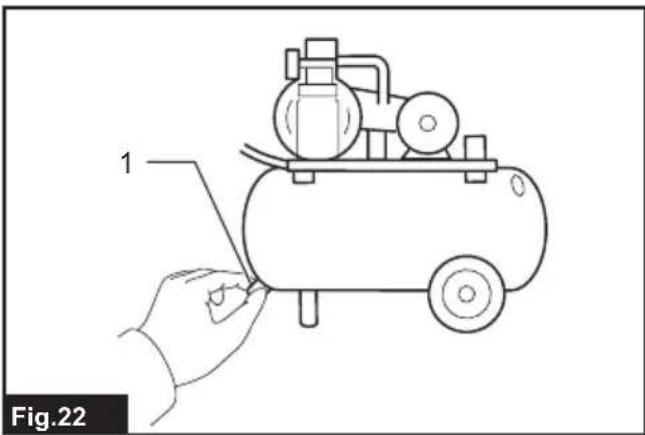

Sek.22: 1. Tahliye musluğu

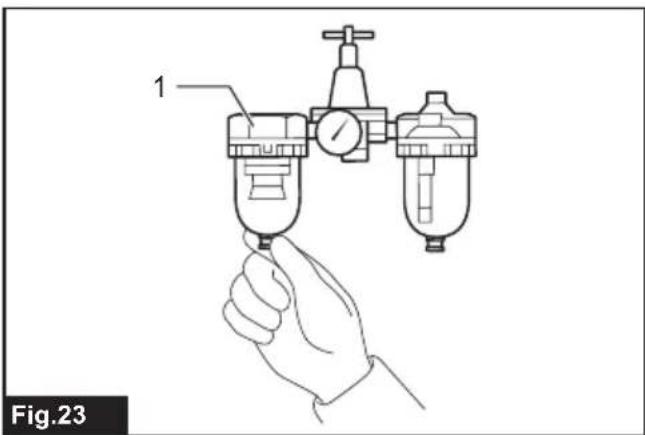

Sek.23: 1. Hava filtresi

Hava setinin yağdanlığnda yeterli miktarda pnömatik alet yiç olup olmadıyınduzenli olarak kontrl edin. Yeterli yağlama yapilmaması O-halkaların Higginsir sekilde asınması neden olur.

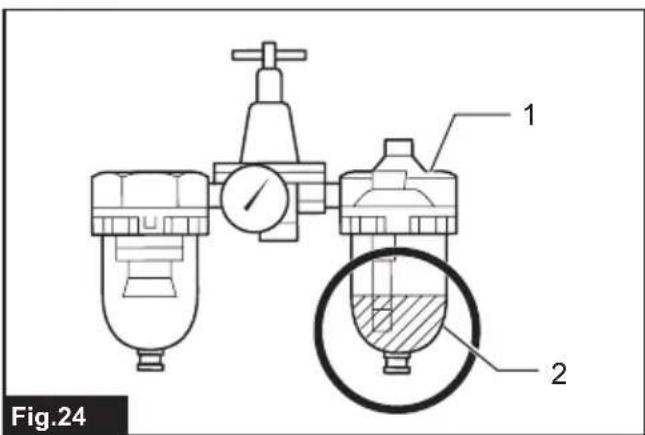

Sek.24: 1. Yagdanlik 2. Pnomatik alet yagi

Hava hortumunu isidan (60^ uzeri), kimyasallardan (tiner, kuvvetli asitler veya bazlar) uzak tutun. Ayrica, hortumun yolunu, calisma sirasinda tehlikeli sekilde takilabilecegi engellerden uzaktanGPCIN. Hortumlarin yonu keskin kenarlardan ve hortuma hasar verebilecek veya asindirabilecek alanlardan uzak tutulmalidir.

Aleti EMNIYETLVE CALISMAYAHAZIR durumda tutmak icin onarimalr, baska her turlu bakim ve ayar lamalar daima Makita yedek parcalari kullanilarak Makita yetkili servis merkezleri veya Fabrikanin Servis Merkezleri tarafindan yapilmalidir.

ISTEGE BAGLIAKSESUARLAR

ADIKKAT: Bu aksesuarlar ve ek parçalar bu el kitabinda belirtilen Makita aletiniz ile kullanilmak icin tavsiye edilmektedir. Herhangi baska bir aksesuar ya da ek parca kullanilmasi insanlar icin bir yaralanma riski getirebilir. Aksesuarlari ya da ek parçaları yalinizca belirtilmis olan kullanim amaçlarina uygun olarak kullanin.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-saniz bulundugunuz yerdeki yetkili Makita servisine basvurun.

Zimbalar
Hava hortumu
- Güvenlik gozlugu

NOT: Listedeki parçalarin bazilari alet paketi iceri-sinde standart aksesuar olarak dahil edilmis olabilir. Bunlar ülkeden ülkeye farkılık bösterebilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

AT638A-10L-2310

EN, FR, DE, IT, NL

ES,PT,DA,EL,TF

20190326
