GEBRUIKSAANWIJZING AT638A MAKITA

WAARSCHUWING: Lees vór gelebruik de instructies en waarschuwingen voor dit gereedschap zorgvuldig door. Als u dit Niet doet, kan dat leiden tot ernstig letsel.

Model: AT638A
Luchtdruk 0,49 - 0,83 MPa (4,9 - 8,3 bar)
Nietlengte 13 mm - 38 mm
Nietcapaciteit 100 stucks
Minimale diameter slang 6,5 mm
Olie voor pneumatisch gereedschap ISO VG32 of gelijkwaardig
Afmetingen (L x B x H) 230 mm x 75 mm x 251 mm
Nettogewicht 1,2 kg

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- De technische gegevens konnen van land tot land verschillen.

Symbolen

Hieronder staan de symbolen die voor het gereedschap worden gezruikt. Zorg ervoor dat u weet wat ze beteken alvorens het gereedschap te gezruiken.

Lees de gebruiksaanwijzing.

Draag een veiligheidsbril.

Het gereedschap heeft de möglichkheid om te werken in de functie voor herhaaldelijk schieten.

Draag gehoorbescheming.

Gebruik het gereedschap Niet op een steiger of ladder.

Gebruiksdoelseinden

Het gereedschap is bedoeld voor het bevestigen van materialen bij binnenafwerking en meubelbouw. Het gereedschap is uitsluitend bedoeld voor professionele toepassenen met hoge volumes. Gebruik het Niet voor enig ander doel. Het is Niet bedoeld om bevestigingsmiddelen in een hard oppervlak, zoals staal of beton, te schieten.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens ISO11148-13 (EN12549):

Geluidsdrukniveau (L_PA) : 102 dB (A)

Geluidsvermogenniveau (L_WA) : 114 dB (A)

Onzekerheid (K): 1,5 dB (A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebrukt voor eenbeoordeling vooraf van de blootstelling.

WAARSCHUWING: Draag gehoorbescherming.
WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zich gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsduurgedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Trilling

De totale trillingswaarde zoals vastgesteld volgens ISO11148-13 (ISO8662-11): Trillingsemissie (a_n) .. 5,0~m / s^2 Onzekerheid (K): 1,5 m/s2

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ hun worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beordeling vooraf van de bloatstelling.

WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichgebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijdsduurgedurende welke het gereedschap is uit geschakeld en stationair draait, naast de ingeschakelde tijdsduur).

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegt als Bijlage A bij deze gezebruiksaanwijzing.

Waarschuwingen voor pneumatisch nagelpistool/nietpistool

WAARSCHUWING: Lees alle veiligheids-waarschuwingen en alle instructies. Het nicht vol-gen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Omwille van uw persoonlijke veiligheid en de juiste werkking en onderhoud van het gereedschap, leest u deze gebruiksaanwijzing alvorens het gereedschap te gebruiken.

Algemene veiligheidswaarschuwingen

1. Al het overige gebruik buiten het beoogde gebruik van dit gereedschap is verboden. Gereedschappen die bevestigingsmiddelen aanbrengen door middel van continu herhaaldelijk schieten of herhaaldelijk schieren mootuitsluitend worden gebruikt in productietoepassingen.
2. Houd uw vingers uit de buurt van de trekker wanner u het gereedschap Niet gebruikt en wanner u het verplaatst van de ene werkplek maar de andere.

3. Meerdere gezaren. U moet de veiligheidsinstrumenties lezen en begrijpen voordat u het gereedschap aansluit, loskoppelt, laadt, bedient, onderhoudt, van accessoires voorziet of in de buurt ervan werk. Als u dit Niet doet, kan dat leiden tot ernstig lichamelijk letsel.

4. Houd alle lichaamsdelen, zoals handen, benen, enz.,uit de schietrichting en verzeker u ervan dat het bevestigingsmiddel Niet door het werkstukBeen in een lichaamsdeel kan schieten.

5. Wees bij gebruik van het gereedschap erop bedacht dat het bevestigingsmiddel kan afketsen en letsel kanverozaken.
6. Houd het gereedschap stevig vast en wees voorbereid om de terugslag op te vangen.
7. Alleen vakbekwame gebruikers mogen het bevestigingsgreedschap bedieren.
8. Wijzig het bevestigingsgreedschap Niet. Wijzigingen können de effectiviteit van de veiligheidsvoorzieningen verlagen en de risico's voor de gebruiker en/of omstanders vergroten.
9. Gooi de gebruiksaanwijzing Niet weg.
10. Gebruik het gereedschap Niet als het gereed-schap beschadigd is.
11. Wees voorzichtig bij het hanteren van de bevestigingsmiddelen, met name bij het laden en verwijderen, waar dat de bevestigingsmiddelen scherpe punten hebben die letsel konnenveroorzaken.
12. Controller het gereedschap algijd voor gebruik op kapotte, verkeerd aangesloten of versleten onderdelen.
13. Reik nicht te ver. Gebruik uitsluitend op een veilige werkplek. Zorg algtd voor een stevige stand en goede lichaamsbalans.
14. Houd omstandersuitdebuurt(bij het werken op eenplaatswaarschijnlijk mensen voorbij komen).Zet uwwerkgebiedduidelijk af.
15. Richt het gereedschap nooit op uzelf of andereen.
16. Plaats uw vinger nooit om de trekker wanner u het gereedschap oppakt, wanner u waar een andere werkplek of -positie gaat, en wanner u met het gereedschap loopt odomdat de vinger om de trekker tot onbedoelde bediening van het gereedschap kan leiden. Voor gereedschappen waarop de bedieningsfunctie kan worden gekozen, controeert u.altijd het gereedschap voor gebruik om er zeker van teijken dat de correcte bedieningsfunctie is gekozen.
17. Draag uitsluitend handschoenen die voldoende gevoel en een veilige bediening van de trekker en alle afstelmogelijkheden bieden.
18. Als u het gereedschap neerlegt, legt u het neer op een vlakke ondergrond. Als u de haak van het gereedschap gebruikt, hangt u het gereed-schap veilig op een stabel oppervlak op.
19. Bedien het gereedschap Niet onder invloed van alcohol, drugs en dergelijke.

Gevaren door projectielen

1. Het bevestigingsgereedschap moet worden losgekoppeld wonneer bevestigingsmidden worden verwijderd, afstellingen worden gemaakt, vastgelopen bevestigingsmidden worden verwijderd en accessoires worden verwisseld.

2. Let er tijdens gebruik op dat de bevestigings-middelen het materiaal correct penetreren en Niet kuren afketsen of per ongeluk in de richting van de gebruiker en/of omstanders worden geschoten.

3. Tijdens gebruik kan afval vanaf het werkstuk en het bevestigings-/verzamelsystem worden weggeworpen.
4. Draagijdens het gebruik van elektrisch gereedschap aktijd een veiligheidsbril om uw ogen te beschermen gegen letsel. De bril要去 voldoen aan ANSI Z87.1 in de Verenigde Staten, aan EN 166 in Europa, en aan AS/NZS 1336 in Australie en Nieuw-Zeeland. In Australie en Nieuw-Zeeland is het wettelijk verplicht om tevens een spatschemr te dragen om uw gezicht te beschermen.

Het is de verantwoordelijkheid van de werkgever om ervoor te zorgen dat geschikte beschermingsmiddelen gebruikt worden door de gebruikers van het gereedschap en anderen in de onmiddelijkke omgeving van de werkplek.

1. De risico's voor anderen要去en worden beoordeeld door de gebruiker.
2. Wees voorzichtig met gereedschappen zonder contactschoen waar dat deze onbedoeld+kennen worden afgeschoten en letsel+kennen voroorzaken bij de gebruiker en/of omstanders.
3. Zorg er.altijd voor dat het gereedschap veilig op het werkstuk is geplaatst en Niet kan wegelijkden.
4. Draag gehoorbescheming om uw oren te beschermen gegen het uitlaatgeluid en draag hoofdbescheming. Draag tevens lichte maar geen losse kleding. Manchetten要去en dichtgeknoot zich of de mouwen要去en worden opgerold. Draag geen stropdas.

Gevaren bij gebruik

1. Houd het gereedschap correct vast: wees voorbereid om normale of plotselinge bewegingen, zoals terugslag, op te vangen.
2. Zorg voor een goede lichaamsbalans en stevige stand.
3. Een geschikte veiligheidsbril moet worden gebruikt en geschikte handschoenen en beschemende kleding worden aanbevolen.
4. Geschekte gehoorbescherming moet worden gedragen.

5. Gebruik de correcte voeding, zoals beschreven in de gebruiksaanwijzing.

6. Gebruik het gereedschap Niet op bewegende platformen of in de laadruimte van vrachtwagens. Door een plotselinge beweging van het platform(Intu u de controle over het gereedschap verliezen en kan letsel wordenveroorzaakt.

7. Ga er.altijd vanuit dat in het gereedschap bevestigingsmiddelen zitten.
8. Werk Niet gehaast en forceer het gereedschap Niet. Hanteer het gereedschap voorzichtig.
9. Zorg ervoor dat u tijdens het gebruik van het gereedschap stevig staat en uw evenwicht goed bewaart. Controller er dat er niemand onder u staat wanneer u op een hoge plaats werkt, en maak de luchtslang vast om gevaarlijke situatives te voorkomen als er plotseling aan worden getrokken of deze bekneld raakt.
10. Op daken en andere hoge plaatsen schroeft u bevestigingsmiddelen erin terwijl u voorwaarts beweegt. U glijdt gemakkelijk weg als u bevestigingsmiddelen erin schroeft terwijl uchterwaarts kruipt. Als u bevestigingsmiddelen in een rechtopstaande ondergrond schroeft, werkt u van boven maar beneden. U kurz op deze manier schroeven zonder snel vermoeid te raken.
11. Een bevestigingsmiddel zal krom gaan of het gereedschap kan vastlopen als u per ongeluk bovenop een ander bevestigingsmiddel of in een knoest in het hout schroeft. Het bevestigingsmiddel kanwegschieten en iemand raken, of het gereedschap zichkan gevaarlijk terugslaan. Kies deplaats voor het bevestigingsmiddel met zorg.
12. Laat het geladen gereedschap of de luchtcompressor onder druk, Niet gedurende een lange tijd in dezon liggen.Zorg ervoor dat stof, zand,houtsnippers en vreemde stoffen nicht kunnen binnendringen in het gereedschap op deplaats waar u het LASTiggen.
13. Probeer nooit tegelijkkortijd van binnenuit en van buitenaf bevestigingsmiddelen erin te schroeven. De bevestigingsmiddelen können er dwars doorheen schieten of afketsen en een groot gevaar opleveren.

Gevaren door herhalende bedieningen

1. Wanner een gereedschap gedurende een langeijd worden gelebruikt, kan de gebruiker een oncomfortabel gevoel ervaren in de handen, Armen, schouders, nef of andere lichaamsdelen.
2. Bij gebruik van een gereedschap要去 de gebruiker een geschiktte en ergonomische houding aannemen. Zorg ervoor dat u stevig staat en vermijd lastige en ongebalancererde houdingen.
3. Als de gebruiker symptomenervaart, zoals aanhoudende of terugkerende ongemakken, pijn, kloppingen, tintelen, gevoelloosheid, brandend gevoel of stijfheid, mag u deze tekenen Niet negeren. De gebruiker dient een vakbekwame zorgmedewerker te raadplegen aangaande zich algemene activiteiten.

4. Het ononderbroken gebruik van het gereedschap kan leiden tot RSI (Repetitive Strain Injury) als gevolg van de terugslag van het gereedschap.

5. Om RSI (Repetitive Strain Injury) te voorkomen, mag de gebruiker Niet te ver reiken of buitensporige kracht uitoefenen. Bovendien要去 de gebruiker rusten wonneer hij/zij zich moe voelt.

6. Voer een risicobeordeling uit met betrekking tot het gevaar van zich herhalende bewegingen. Deze要去 zichrichten op skelet-spier-aandoingen en dient bij voorkeur te zijn gebaseerd op de aanname dat een afname van de vermoeidheidijdens het werken efectief is in het verminderen van de aandoingen.

Gevaren door accessoires en verbruiksartikelen

1. Koppel de voeding, zoals perslucht, gas of accu alaar gelang van toepassing,haar het gereedschap los alvorens accesiores zoals de contactschoen te verwisselen/ervangen, of het gereedschap af te stellen.
2. Gebruikuitsluitend de grootte en het type accessoires die door de fabrikant worden geleverd.
3. Gebruikuitsluitend smeermiddelen aanbevolen in deze handleiding.

Gevaren door de werkplek

1. Uitgliden, struikelen en vallen zijn de hoofdoorzaken van letsel op de werkplek. Wees bedacht op gladde oppervlakken veroorzaakt door het gebruik van het gereedschap en tevens op struikelgevaar veroorzaakt door de persluchtslang.
2. Wees extra voorzichtig in een onbekende omgeving. Er{kunnen verborgen gevaren zich, zoals elektriciteits- of andere nutsleidingen.
3. Dit gereedschap is Niet voor gebruik in omgevingen met explosiegevaar en is Niet geisoleerd gegen aanraking van stroomvoerende kabels.
4. Verzeker uervaan dat er geen elektriciteitskabels, gasleidingen, enz. zich die een gevaarlijke situatie zouden können veroorzaken als ze worden beschadigd door het gebruik van dit gereedschap.
5. Houd uw werkplek schoon en zorg voor goede verlichting. Op een rommelige of donkere werkplek gebeuren vaker ongevallen.
6. Er könnenplaatselijk regels gelden met betrekking tot geluid, waaraan u zich dient te houdendoor de geluidsproductie onder het voorgeschreiben nivea te houden. In bepalde gevallen moeten geluidsschermen worden gebruikt om het geluidsniveau te beperken.

Gevaren door stof en uitlaatgassen

1. Controller altijd de omgeving. De lucht die het gereedschap uitstoot, kan stof of voorwerpen wegblazen die de gebruiker en/of omstanders hunnen raken.
2. Richt de uitlaat zodanig dat in een zeer stoffige omgeving het opwerpen van stof minimaal is.
3. Als stof of voorwerpen worden uitgestoten in de werkomgeving, vermindert u de uitsoot zo veel möglichk om de gezondheidsrisico's en kans op letsel te verkleinen.

Gevaren door geluid

1. Onbeschemde bloatstelling aan hoge geluidsniveaus kan leiden tot permanente en onherstelbare gehoorschade en andere problemen zoals tinnitus (sis-, fluit-, brom- of pieptonen in het oor).
2. Voer een risicobeoordelinguit met betrekking tot gevaren door geluid op de werkplek entref geschikte beheersmaatregelen voor deze gevaren.
3. Geschekte methoden om het risico te verkleinen zich onder andere het gebruik van dampingsmaterialen die voorkomen dat werkstukken 'meezingen'.
4. Gebruik geschikte gehoorbescherming.
5. Bedien en onderhoud het gereedschap zoals aanbevolen in deze instructies om een onnodige toename van het geluidsniveau te voorkomen.
6. Tref geluidsverminderende maatregelen, bijvoorbeeld door het werkstuk op geluiddempende ondersteuning teplaatsen.

Gevaren door trillingen

1. De trillingsemissieijdens gebruik is afhankelijk van de grijpkracht, de contactdruk, de werkrichting, de afstelling van de voeding, het werkstuk en de ondersteuning van het werkstuk. Voer een risicobeordeling uit met betrekking tot bevaren door trillingen en tref geschikte beheersmaatregelen voor deze bevaren.
2. Bootstelling aan trillingen kan onherstelbare schade aanrichten aan de zenuwen en bloedvaten van de handen en armen.
3. Draag warme kledingijdens het werken onder koude omstandigheden, en houd uw handen warm en droog.
4. U kurz gevoelloosheid, tintelen, pijn of ver-droging van de huid van uw vingers of handen ervaren. Vraag een vakbekwame bedrijfsarts om medisch advies aangaande uw algemene activiteiten.
5. Bedien en onderhoud het gereedschap zoals aanbevolen in deze instructies om een onnodige toename van de trillingsniveauaus te voorkomen.
6. Houd het gereedschap vast met een lichte, maar veilige grep,ondat het risico door trillingen doorgaans groter is wonneer de grijkracht hoger is.

Aanvullende waarschuwingen voor pneumatische gereedschappen

1. Perslucht kan ernstig letsel veroorzaken.
2. Sluit algtd de luchttoevoer af en koppel het gereedschap los van de luchttoevoer wonneer u het Niet gebruikt.
3. Koppel het gereedschap algijd los van de persluchttoevoer voordat u accessoires verwisselt, afstelingen en/of reparatiesuitvoert, en het gereedschap verplaatst van de ene werkplek maar de andere.

4. Houd uw vingers uit de buurt van de trekker wanner u het gereedschap Niet gebruikt en wanner u het verplaatst van de ene werkplek maar de andere.

5. Richt de perslucht nooit op uzelf of iemand anders.

6. Een zwiepende slang kan ernstig letsel ver-oorzaken. Controller alkijd op beschadigde of losse slangen of koppelingen.
7. Draag een pneumatisch gereedschap nooit aan zich slang.
8. Sleep een pneumatisch gereedschap nooit aan zichn slang.
9. Bij gebruik van pneumatische gereedschappen mag u nooit de maximumwerkdruk (ps max) overschrijden.
10. Pneumatische gereedschappen mogen uitsluitend worden gevoed door perslucht van de laagste druk die vereist is voor de werkwijze om het geluids- en trillingsniveau te verlagen en de slijtage te minimisieren.
11. Als zuurstof of brandaar gas worden gebrukt om pneumatische gereedschappen te bedieren, ontstaat brand- en explosiegevaar.
12. Wees voorzichtig bij het gebruik van pneumatiche gereedschappen aangezien het gereed-schap koud kan worden waardoor de grip en controle+kunnen afnemen.

Aanvullende waarschuwingen voor gereedschappen met de möglichkheid van herhaaldelijk schieten

1. Plaats uw vinger nooit om de trekker wanner u het gereedschap oppakt, wanner u maar een andere werkplek of -positie gaat, en wanner u met het gereedschap loopt waar dat de vinger om de trekker tot onbedoelde bediening van het gereedschap kan leiden. Voor gereedschappen waarop de bedieningsfunctie kan worden gekozen, controeert u altijd het gereedschap voor gebruik om er zeker van teijken dat de correcte bedieningsfunctie is gekozen.
2. Op dit gereedschap kan de bedieningswijze worden gekozen uit herhaaldelijk schieten of continu schieten door middel van een bedie-ningsfunctie-keuzeknop, of het gereedschap werkt met herhaaldelijk schieten of continu schieten en is gemarkeerd met het bovenstaande symbool. Het beoogde gebruik is voor productietoepassingen, zoals pallets, meubels, huizenbouw, stoffering en plaatwerk.
3. Bij gebruik van dit gereedschap waar bij de bedieningswijze kan worden gekozen, controleert u.altijd of het in de correcte bedieningsfunctie staat.
4. Gebruik dit gereedschap Niet in de bedieningsfunctie herhaaldelijk schieten in toepassingen zoals het sluiten van kisten of kratten en het bevestigen van transportbeveiligingssystemen op vrachtwagens en aanhangers.
5. Wees voorzichtig bij het verplaatsen van de ene bevestigingsplaatsaar de andere.

Veiligheidsvoorzieningen

1. Controller voor gebruik dat alle verilgheidsystemen goed werken. Het gereedschap mag Niet werken als alleen de trekkerschakelaar worden ingeknepen of als alleen de contactschoen op het hout worden gedrukt. Het gereedschap mag alleen werken als beiden handelingen tegelijkertijd wordenuitgevoerd. Test op möglichke defecte werkig wanner geen bevestigingsmiddelen zijn geladen en de aandrukker helemaaluitgetrokken is.
2. De trekker vastzetten in de AAN-stand is zeer gevaarlijk. Probeer nooit de trekker vast te zetten.
3. Probeer Niet de contactschoen voortdurend ingedrukt te houden met tape of draad. Dit kan leiden tot de dood of ernstig letsel.
4. Controller altijd de contactschoen volgens de instructies in deze gebruiksaanwijzing. Als het veiligheidsmechanisme Niet goed werkt, kuren bevestigingsmiddelen per ongeluk worden ingedraaid.

Service

1. Voer reinigings- en onderhoudswerkzaamheden onmiddelijk uit nadat u staat bent metwerken. Houd het gereedschap in optimale condi-tie. Smeer bewegende delen om roesten te voorkomen en slijtage door wrijving te minimisieren. Veeg alle stof van de onderdelen af.
2. Vraag een erkend Makita-servicecentrum regelmatig het gereedschap te inspecteren.
3. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen onderhoud en reparations te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-verbangingsonderdelen.
4. Houd u aan deplaatselijke regelgeving bij het verwerken van het gereedschap.

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veriligeidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUK of het Niet naleven van de veriligeidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE ONDERDELEN

Fig.1: 1.Trekker 2.Neusadapter (contactschoen) 3.Haak 4.Magazijn

BEVESTIGEN

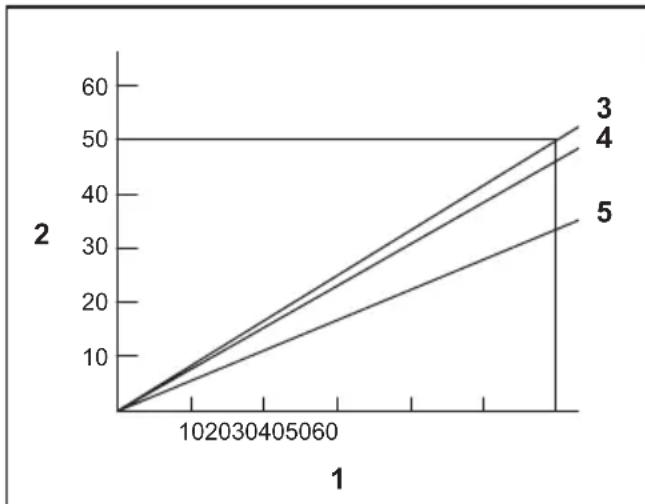

De compressor selecteren

1. Nietsnelheid (keer/min) 2. Compressor luchtopbrengst per minuit (L/min) 3. 0,83 MPa (8,3 bar) 4. 0,66 MPa (6,6 bar) 5. 0,49 MPa (4,9 bar)

De luchtcompressor要去 voldoen aan de vereisten van EN60335-2-34.

Kies een compressor die ruim voldoende luchtdruk en luchtopbrengst levert om verzekerd te zijn van een kostenefficiente werkung. De grafiek geeft de relatie aan:tussen de nietsnelheid,toepasselijkke luchtdruk en compressorluchtopbrengst.

Als bijvoorbeeld het Nieten ongeveer 60 koer per minuut wordt uitgevoerd met een luchtdruk van 0,83 MPa (8,3 bar), is een compressor met een luchtopbrengst vaneer dan 50 l/min vereist.

Wanner de aangevoerde luchtdruk de nominale druk van het gereedschap overschrijdt, dienen drukregelaars te worden gezruikt om de luchtdruk te verlagen tot de nominale druk. Als u dit Niet doet, bestaat gevaar voor ernstig letsel van de gebruiker van het gereedschap of van Personen in de buurt.

De luchtslang selecteren

ALET OP: Als de compressorluchtopbrengst lager is, of de luchtslang een Kleinere inwendige diameter heeft of langer is in verhouding tot de nietsnelheid, kan het Nietvermogen van het gereedschap teruglopen.

Fig.2

Gebruik een zo groot en kort möglichke persluchtslang om verzekerrd te zijn van ononderbroken en efficiennt nieten.

Als het interval tussen twee nieten 0,5 seconden is, wordt bij een luchtdruk van 0,49 MPa (4,9 bar), een persluchtslang met een binnendiameter van 6,5 mm en een lengte van minder dan 20 m aanbevolen. Persluchtslangen要去en een nominale minimumwerkdruk hebben van 1,03 MPa (10,3 bar) of 150 procent van de maximumdruk die door het system verwont geleverd, alaar gelang welke hoger is.

Smering

Fig.3

Om van maximale prestaties verzekerdt zeijn, monteert u een luchtset (smeerinrichting, drukregelaar, luchtfilter) zo zichd möglichk bij het gereedschap. Stel de smeerinrichting zodanig in dat voor iedere 50 nieten een druppel smeerolie worden geleverd.

Als geen luchtset worden gebruikt, smeert u het gereed-schap met olie voor pneumatisch gereedschap door 2 (twee) of 3 (drie) druppels in de luchtslangkoppeling aan te brengen. U dient dit voor en na ieder gebruik te doen.

Voor een goede smering moet het gereedschap enkele keren worden bediend nadat de olie voor pneumatisch gereedschap is aangebracht.

Fig.4: 1. Olie voor pneumatisch gereedschap

BESCHRIJVING VAN DE FUNCTIONS

ALET OP: Laat altijd de trekker los en koppel altijd de persluchtslang los voordat u de werking van het gereedschap controeert of afstelt.

De niediepte afstellen

Fig.5: 1. Stelknop

Om de Nietdiepte af te stellen, draait u de instelknop. De Nietdiepte is het grootst wonneer de instelknop zo ver möglichk in richting A, aangegeven in de afbeelding, is gedraaid. De diepte worden geringer naarmate de instelknop in richting B worden gedraaid.

Als de niieten nicht diep genoeg worden geschoten, zichs nicht verwijl de instelknop zo ver möglichk in richting A is gedraaid, verhoogt u de luchtdruk.

Als de nieden te diep worden geschoten ondanks dat de instelknop zo ver möglichk in richting B is gedraaid, verlaagt u de luchtdruk.

Algemeen gesproken, gaat het gereedschap langer mee als het worden gebruikt met een lagere luchtdruk en de instelknop is ingesteld op een grotere nieterdiepte.

Haak

ALET OP: Hang het gereedschap Niet op aan de haak op een hoge plaat of op een möglichk instabiele plaat.
ALET OP: Hang de haak nicht aan uw broekriem. Als het nielpistool per ongeluk valt, kan per ongeluk een Niet worden geschoten en persoonlijk letsel ontstaan.

▶ Fig.6: 1. Haak

De haak is handig om het gereedschap tijdelijk aan op te hangen.

Luchtblazer

ALET OP: Richt de uitsroomopening van de luchtblazer Niet op iemand. Houd verder uw handen en voeten uit de buurt van de uitsroomopening. Als per ongeluk op de knop van de luchtblazer worden gedrukt, kan persoonlijk letsel ontstaan.
ALET OP: Controller alsijd uw omgeving voordat u de luchtblazer gebruikt. Weggeblazen stof of voorwerpen hunien iemand raken.
ALET OP: Sluit de luchtslang Niet aan en koppel hem Niet los terwijl u op de knop van de luchtblazer drukt.

De lucht die worden aangevoerd maar het gereedschap, kan tevens worden gebruikt als een luchtblazer. U kunt het werkgebied schoonblazen door op de knop achterop de handgreep te drukken.

Fig.7: 1. Knop

KENNISGEVING: Na gebruik van de luchtblazer, is de schroefkracht van het gereedschap tijdelijk. Iager. Wacht in dat geval totdat de luchtdruk weer is opgebouwd.

KENNISGEVING: Voer eerst proefblazen uit als u de luchtblazer wilt gebruiken onmiddelijk nadat olie is aangebracht. Mogelijk worden oliespetters tezamen met de lucht eruit geblazen.

MONTAGE

ALET OP: Laat altijd de trekker los en koppel altijd de persluchtslang los van het gereedschap voordat u enige werkzaamheden aan het gereed-schapuitvoert.
ALET OP: Gebruik nieten van bezelfde soort, grotte en uniforme lenghte wanner u meerdere strippen nieten laadt in het magazijn.

Het nichtpistool laden

OPMERKING: Houd algtd de achterkant van de schuif vast wanner u de hendel bedient. De schuif gaat plotseling open zodia de hendel worden bediend wanner er nieten in het magazijn+zijn geladen.

1. Druk gegen de hendel en open de schuif van het magazijn.
   ▶ Fig.8: 1. Hendel 2. Schuif
2. Steek een strip nieten helemaal in de opening van het magazijn.
   Fig.9
3. Sluit de schuif tot denen wird vergrendeld.
   Fig.10

Afmetingen van de nieten

Alleen de volgende bevestigingsmiddelen können worden gebrukt in het gereedschap.

Kroonnieten 18 gauge

Fig.11

Maximum

Fig.12: (1) 38 mm

Minimum

Fig.13: (1) 1,25 mm (2) 13 mm (3) 3,5 mm

(4) 1,05mm

Nieten verwijderen

Om de nieden te verwijderen, volgt u de procedurestappen van "Het nielmetpistol laden" in omgekeerde volgorde.

Neusadapter

Om te voorkomen dat het oppervlak van het werkstuk worden bekrast of beschadigd, brengt u de neusadapter aan.

Fig.14: 1. Neusadapter 2. Contactschoen
Een reserve neusadapter worden bewaard op deplaats aangegeven in de afbeelding.
Fig.15: 1. Reserve neusadapter

De persluchtslang aansluiten

Fig.16: 1. Luchtslangkoppeling

1. Luchtslangaansluiting

Schuif de luchtslangaansluiting van de persluchtslang op de luchtslangkoppeling van het nietpistool. Zorg ervoor dat de luchtslangaansluiting stevig worden vergrendeld aan de luchtslangkoppeling.

De slangkoppeling moet op of vlakbij het gereedschap worden gemonteerd op een zodanige manier dat op het moment dat de persluchtkoppeling worden losgekoppeld, de luchtdruktank leeg loopt.

BEDIENING

ALET OP: Verzeker u ervan dat alle verilgheids-voorzieningen in werkende staat verkeren voordat u het gereedschap gebruikt.

De bedieningsfunctie kiezen

ALET OP: Verzeker u er.altijd van dat de bedie-ningsfunctie-keuzeknop in de correcte stand staat voor de gewenste Nietfunctie voordat u begint te nieten.

Fig.17: 1. Bedieningsfunctie-keuzeknop

Enkelvoudige openvolgende bedieningsfunctie: U kunt een Niet schieten met een afzonderlijke handeling. Kies deze functie wanner u een Niet voorzichtig en nauwkeurig wilt schieren.

Om deze functie te kiezen, zet u de bedieningsfunctie-keuzeknop in de stand

Herhaaldelijk-schietenfunctie:

U kunt nieten ache ter elkaar schieten door de contact-schoen herhaaldelijk op het materiaal te drukken verwijl u de trekker ingeknepen houdt.

Om deze functie te kiezen, zet u de bedieningsfunctie-keuzeknop in de stand

De correcte werkung controleren voor gebruik

Controleer voor gebruik altijd de volgende punten.

• Verzeker u ervan dat het gereedschap Niet gaat werkken door alleen maar de luchtslang aan te sluiten.
• Verzeker u ervan dat het gereedschap Niet gaat werken door alleen maar de trekker in te knijpen.
• Verzeker u ervan dat het gereedschap Niet gaat werkken door alleen maar de contactschoen gegen het werkstuk te drukken zonder de trekker in te knijpen.
  Zorg bij enkelvoudige werkung ervoor dat het gereedschap Niet werkt als eerst de trekker worden ingeknepen en daarna de contactschoen gegen het werkstuk worden gedrukt.

Enkelvoudige werking

Druk de contactschoen gegen het werkstuk en knijp de trekker volledig in.

Haal na het nieten de contactschoen van het werkstuk af en LAST de trekker los.

Fig.18

ALET OP: Druk de contactschoen Niet met grote kracht gegen het werkstuk. Knijp bovendien de trekker volledig in en houd deze na het nieten gedurende een tot twee seconden ingeknepen.

Zelfs in de functie "enkelvoudige oepenvolgende bedieningsfunctie" leidt een half ingeknepen trekker tot onverwacht nieden zodra de contactschoen wee het werkstuk raakt.

Continue Werking

Knijp eerst de trekker in en druk daarna de contact-schoen gegen het werkstuk.

Fig.19

Leeg-aanduiding

Wanner slechts erg weinig nieten in het magazijn over zich, worden de leeg-aanduiding rood. Laad neue nieten bij wanner de leeg-aanduiding rood is.

Fig.20: 1. Leeg-aanduiding

Vastgelopen nieten verwijderen

ALET OP: Laat.altijd de trekker los en koppel de slang los voordat u vastgelopen nielen verwijdert.
ALET OP: Gebruik geen verrormde{nieten of nietstrippen. Als u dit toch doet, worden de{nieten Niet goed aangevoerd.

OPMERKING: Houd algtd de achterkant van de schuif vast wanner u de hendel bedient. De schuif gaat plotseling open zodia de hendel worden bediend wanner er niieten in het magazijn+zijn geladen.

Volg de procedure "Nieten verwijdersen" om de Niet strippe te verwijdersen en verwijder vastgelopen nieten uit de nietrail.

ONDERHOUD

ALET OP: Laat.altijd de trekker los en koppel altijd de persluchtslang los van het gereedschap voordat u probeert inspectie- of onderhoudswerkzaamheden uit te voeren.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten wordenveroorzaakt.

Nieten

Wees voorzichtig bij het hanteren van de Nietstrippen en de doos ervan. Als de Nietstrippen grof behandeld worden, hunnen ze cervorm worden waardoor een slechte nietaanvoer ontstaat.

Voorkom dat nieten worden opgeslagen in een zeer vochtige of warme ruimte of op een plek die is blootgesteld aan direct zonlicht.

Het Nietpistool onderhoden

Controleer voor gebruik het gereedschap algijd eerst op algehele conditie en loszittende schroeven. Draai.Deze zo nodig vast.

Inspecteer het gereedschap dagelijk met losgekoppelde persluchtslang op vrij beweging van de contactsohen en trekker. Gebruik het gereedschap Niet als de contactschoen of de trekker vastloopt of klemt.

Wanner het gereedschap gedurende een lange tijd Niet gebruikt gaat worden, smeert u het gereedschap met olie voor pneumatisch gereedschap en bewaart u het gereedschap op een veilige plaats. Voorkom bootstelling aan direct zonlicht en/of een vochtige of warmer omgeving.

Fig.21

Onderhoud van de compressor, persluchtinstallatie en luchtslang

Tap na gelebruik aktijd de compressortank en het luchtfilter af. Als vocht in het gereedschap terechtkomt, können de prestaties verslechteren en kan het gereedschap defect raken.

Fig.22: 1.Aftapkraantje
Fig.23: 1. Luchtfilter

Controleer regelmatig of er voldoende olie voor pneumatisch gereedschap zit in de smeerinrichting van de persluchtinstallatie. Als onvoldoende smeringplaatsvindt, slijten de O-ringen snel.

▶ Fig.24: 1. Smeerinrichting 2. Olie voor pneumatisch gereedschap

Houd de luchtslang uit de buurt van ditte (meer dan 60 °C) en chemicaliën (thinner, sterke zuren of basen). Houd de slang ook uit de buurt van obstakels waaraan dezeijdens het gebruik zou hunnen blijven haken. Houd de slang ook uit de buurt van scherpe randen enplaatsen die beschadiging of schuurplekken op de slang hunnen veroorzaken.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstelingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van personlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatselijke Makita-servicecentrum.

Nieten
Luchtslang
Veiligheidsbril

OPMERKING: Sommige items op de lijst können zich inbegrepen in de doos van het gereedschap als standaard toebehoren. Deze{kunnen van land tot land verzillen.
