BRUGSANVISNING AT638A MAKITA

ADVARSEL: Læs instruktionerne og advarslerne for dette maskine grundigt inden brugen. Undladelse af dette kan medføre alvorlig personskade.

IPOEIAONIOH: Aiaaote TpooekTKaTc oynie c kai Tpoeiotoinoeic yia auto to epyaaleio PPiv aTTO xPnoan. Av dev to kavete auto, mtoe i va npokntheoapoc tpaumatouoc.

• På grund af vores kontinuierlige forsknings- og udviklingsprogrammer kan hosstående specificationer bliveændret,uden varsel.
• Specificationer kan variere fra land til land.

Symboler

Folgende viser de symboler, der anvendes til udstyret.
Vær sikker på, at De forstår betydningen af symbolerne før brugen.

Laes brugsanvisningen.

Baer sikkerhedsbriller.

Maskinen kan fungere i kontaktaktiveringstilstand.

Brug horeværn.

Brug ikke på stilladser eller stiger.

Tilsigtet anvendelse

Denne maskine er beregnet til fastgorelse ved indendors arbejde og arbejde med mobar.
Maskinen er kun beregnet til professionel anvendelse med stor arbejdsmaengde. Brug den ikke til noget andet formal. Den er ikke beregnet til at drive fastgorelse midler ind i en HARD overflade som stal og beton.

Lyd

Det typiske A-vægtede stojniveau bestem i overensstemmelse med ISO11148-13 (EN12549):

Lydtryksniveau (L_pA):102 dB (A)

Lydeffektniveau (L_WA):114 dB (A)

Usikkerhed (K): 1,5 dB (A)

BEMAERK: De(n) angivne stojemissionsværdi(er) er malt i overensstemmelse med en standardtestmetode og kan anwendes til atSAMmenigne en maskine med en,anden.

BEMAERK: De(n) angivne stojemissionsvander(er) kan ogsa anvendes i en praeliminaer eksponeringsvurdering.

ADVARSEL: Bae horeværn.

ADVARSEL: Stojemissionen under den faktiske anvendelse af maskinen kan vare forskellig fra de(n) angivne vardi(er), afhengigt af den made hvorpà maskinen anvendes, is er den type arbejdsemne der behandles.
ADVARSEL: Sorg for at identificere de sikkerhedsforskrifter til beskyttelse af operatoren, som er baseret pa en vurdering af ekspondering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og när den korer i tomgang i tilgift til afbrydertiden).

Vibration

Den samlede vibrationsværdi bestemt i henhold til ISO11148-13 (ISO8662-11):

Vibrationsemission (a_h):5,0m / s^2

Usikkerhed (K): 1,5 m/s²

BEMAERK: De(n) angivne totalværdi(er) for vibration er malt i overensstemmelse med en standardtestmetode og kan anvendes til atSAMmenigne en maskine med en,anden.

BEMAERK: De(n) angivne totalværdi(er) for vibration kan ogsa anvendesi en praeliminae eksponeringsvurdering.

ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af maskinen kan vare forskeilig fra de(n) angivne værdi(er), afhängigt af den på Hvorpå maskinen anvendes, især den type arbejdsemne der behandles.
ADVARSEL: Sorg for at identificere de sikkerhedsforskrifter til beskyttelse af operatoren, som er baseret pa en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og när den korer i tomgang i tilgift til afbrydertiden).

EU-overensstemmelseserklaering

Kun for lande i Europa

EU-overensstemmelseserklageringen er inkluderet som Bilag A iijke brugsanvisning.

SIKKERHEDSADVARSLER

Sikkerhedsadvarsler for tryklufts sompistol/krampemaskine

ADVARSEL: Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis De/DDFge advarslerne og instruktionerne, kan det medfere alvorlig personskade, elektrisk stdd og/eller brand.

Af hensyn til Deres personlige sikkerhed somt for korrekt betjening og vedligeholdelse af maskinen skal De laese denen brugsanvising, for De bruger maskinen.

Generel sikkerhed

1. Al,andenbrug end den tilsigtede brug er forbidt.Maskiner til idrivning af fastgorelsemidler med kontinueregkontaktaktivering ellerkontaktaktivering mA kun bruges til produktionsformal.
2. Hold fingrene på afstand af udløseren, nag maskinen ikke bruges, og nær den flyttes fra et arbejdssted til et andet.
3. Flere risici. Du skal lase og forsta sikkerheds-instruktionerne, f#r du tilslutter, frakobler, isætter, betjener, vedligeholder, skifter tilbehør på eller arbejder i nærheden af maskinen. Hvis du ikke overholder dette, kan det resultere i alvorlig legemsbeskadigelse.
4. Hold alle kripsdele som f.eks. hender og ben osv. væk fra affyringsretningen, og sorg for, at fastgorelsesemidler ikke kan trænge igennem arbejdsemnet og ind i dele af kroppen.
5. Ved brug af maskinen skal du vare opmærk-som pa, at fastgorelsesemidlet kan blive slynet tilbage og forarsage personskade.

6. Hold maskinen med et fast greb, og vær forberedt på at handtere tilbageslag.

7. Kun tekniisk uddannede operatoren ma bruge maskinen til idrivning af fastgorelsesemidler.

8. Undlad at æandre maskinen til idrivning af fastgorelsesemidler. AEndringer kan reducere sikkerhedsforanstaltningernes effektivitet og øge risikoen for operatoren og/eller omkringstående.
9. Undlad at smide brugsanvisningen væk.
10. Undlad at bruge en maskine, hvis maskinen er beskadiget.
11. Vær forsigtig ved handtering af fastgorelsesemidler, især i forbindelse med indsætning og fjernelse, da fastgorelsesemidler har skarpe spidser, som kan forårsage personskade.
12. Kontroller altid maskinen forbrug for knakkede, forkert tilkoblede ell erle slide dele.
13. Stræk dig ikke for langt. Brug kun på et sikkert arbejdssted. Oprethold til enhver tid sikkert fodfæste og balance.
14. Hold omkringstaende pa afstand (ved arbejde pa et sted, hvor det er sandsynigt, at personer vil færdes). Afmærk brugsomradrét tydeligt.
15. Ret aldrig maskinen mod dig selv aller andre.
16. Lad/DDke fingeren hvile pa udloseren, nar du tager maskinen op, flytter dig mellem arbejdsoomrader og positioner erler gár, da en finger pa udloseren kan medfore utilsigtet functio. For maskiner med selektiv aktiveringstilstand skal du altid kontrollere maskinen for brugen for at sikre dig, at den korrekte tilstand er valgt.
17. Bær kun handsker, der giver tilstrækkelig føelse og sikker kontrol med udløsere og andre justeringsmekanismer.
18. Læg maskinen på en flad overflade, nr den化进程 bruges. Hvis du bruger den krog, der folsger med maskinen, skal du fastgore maskinen forsvarligt på den stabile overflade.
19. Undlad brug, hvis De er pavirket af alcohol, narkotika eller lignende.

Risici forbindelse med Projektiler

1. Maskinen til idrivning af fastgorelsesemidler skal vare taget ud af forbindelse, nár du tager fastgorelsesemidler ud, foretager justeringer, fjerner fastklemte emner eller skifter tilbehør.
2. Under brugen skal du sorge omhyggeligt for, at fastgorelsesemidler tranger korrekt ind i materialet, og at de/DDke kan slynges tilbage eller affyres utilsigtet mod operatoren og/eller eventuelle omkringstaende.
3. Under brugen kan der frigores rester fra arbejdsemnet og fastgorelses-/ sortingssystemet.
4. Bær altid beskyttelsesbriller for at beskytte dine øjne mod skader, nár du bruger maskiner. Beskyttelsesbrillerne skal overholde ANSI Z87.1 i USA, EN 166 i Europa eller AS/NZS 1336 i Australien/New Zealand. I Australien/New Zealand er det desuden pabudt ved lov at bare ansigtsskærm for at beskytte dit ansigt.

Det er arbejdsgiverens ansvar at pabyde brugerne af maskinen samt andre personer i det umiddelbare arbejdsomrade at bare passende sikkerhedsbeskyttelsesesudstyr.

1. Operatoren skal vurdere risikoen for andre.
2. Vær forsigtig med maskiner.uden kontakt med arbejdsemnet, da de kan udloses utilsigitet og skade operatoren og/eller omkringstaende.
3. Sorg for, at maskinen altid har sikker kontakt med arbejdsemnet, og at den/DDKE kan glide.
4. Brug horevarn for at beskytte Deres orer mod udstodningsstoj og som hovedvarn. Bae ogsa let, men不信 Iost toj. AErmer skal vare knappet ell rullet op. Undlad at bare halstorklaede.

Risici ved brug

1. Hold maskinen korrekt: Vær klart til at imødega normale eller pludselige bevægelser som f.eks. tilbageslag.
2. Oprethold en velafbalanceret kripsstilling og sikkert fodfaste.
3. Der skal benytttes passende sikkerhedsbriller, og passende handsker og beskyttelestj anbefales.
4. Der skal bares passende horevarn.
5. Anvend kun den korrekte energiforsyning som angivet i brugsanvisningen.
6. Anvend ikke maskinen på bevægelige plat-forme eller bag på lastbiler. Hvis platformen bevæger sig pludseligt, kan det medføre tab af kontrollen med maskinen og forårsage personskade.
7. Gå altid ud fra, at der er fastgøringsmidler i maskinen.
8. Undlad at arbejde for hurtigt eller at bruge magt pa maskinen. Handter maskinen forsigtigt.
9. Vær opmaerk som pa Deres fodfæste, og hold balancen, nar De bruger maskinen. Sorg for, at der ikke stär nogen under Dem, nar De arbejder på højtliggende steder, og fastgør luftslangen for at undgå fare, hvis der er pludselige ryk, eller den sætter sig fast.

10. På tage og andere højtliggende steder skal De drive fastgøringsmidler, afterhanden som De arbejder Dem fremad. Det er let at miste fodæstet, hvis De driver fastgøringsmidler, mens De kryber baglæns. Ved drivning af fastgøringsmidler mod en lodret flade skal De arbejde fra toppen mod bunden. De bliver mindre træt under udførelsen af drivarbejdet ved at gøre dette.

11. Et fastgöringsmiddel kan bijes, aller der kan opsta stop i maskinen, hvis De ved en fejtagelse driver et fastgöringsmiddel oven i et andet fastgöringsmiddel aller rammer en knude i træet. Fastgöringsmidlet kan slynges ud og ramme personer, uller delve maskinen kan reagere pa farlig vis. Placer fastgörings-midlerne omhyggeligt.

12. Lad参加会议的董事在会议开始前，就出席会议的董事进行介绍。
13. Forsog aldrig at drive fastgorghingsmidler fra bade indersiden og ydersiden pa samme tid. Fastgorghingsmidler kan gagigennm og/eller flyve væk og forarsage alvorlig fare.

Risici forbindelse med gentagne bevgelser

1. Ved brug af en maskine i længere tidsrum kan operatoren opleve ubehag i hænderne, armene, skuldrene, nakken aller andre dele af kroppen.
2. Ved brug af en maskine skal operatoren indtage en passende, men ergonomisk stilling. Oprethold sikkert fodfeste, og undgå akavedestillinger erler stillinger, hvor du er ude af balance.
3. Hvis operatoren oplever symptomer som vedvarende aller gentagen ubehag, smerte, dunken, omhed, priksen, folelsesloshed, brændende fornemmelseller stivhed, ma disse adverselstegn ikke ignorereres. Operatoren skal konsultere en kualificeret sundhedsspecialist vedrørende de overordnede aktivitet.
4. Kontinuerlig brug af maskinen kan forarsage gentagen belastningsskade pa grund af det tilbageslag, som maskinen udvikler.
5. For at undgå gentagen belastningsskade ma operatoren ikke strække sig for langt eller bruge overdreven magt. Operatoren skal desiden tage et hvil,ningar han eller hun folor sig traet.
6. Foretag en risikovurdering vedrørende risici i forbindelse med gentagne bevægelser. Den bør fokusere på muskel- og skeletlidelser og fortinsvis ære baseret på den antagelse, at reduktion af traethed under arbejdet er effektiv for at reducere lidelser.

1. Frakobl energiforsyningen til maskinen, for eksempel luft aller gas aller batteri, afhängigt af hvad der er relevant, for du skifter/udskifter tilbehør som f.eks. kontakt med arbejdsemnet aller foretager justering.
2. Brug kun de storrelser og typer af tilbehør, som producenten leverer.
3. Brug kun de smoremidler, der anbefales i donne brugsvejledning.

Risici forbindelse med arbejdstedet

1. Glid, snublen og fald er hyppige arsager til personskader pa arbejdspladsen. Vær opmærk som pa glatte overflader, der fremkommen ved brugen af maskinen, og ogsa pa snublefarer pa grund af luftslangen.

2. Vær ekstra forsigtig iuvante omgivelser. Der kan vare skjulte farer, for eksempel elledninger aller andre forsyningsledninger.

3. Denne maskine er/DDke beregnet til brug i potentielt eksplosive atmospaer, og den er/DDke isoleret, hvis den kommer i kontakt med elektrisk strom.
4. Sorg for, at der ici er nogen elledninger, gastror osv., der kan udgore en fare, hvis de beskadiges ved brug af maskinen.
5. Hold arbejdsomraret rent og velopyst. Rodede ellermrke omrader forarsager ulykker.
6. Der kan vare lokale regler for stoj, som skal overholds ved at holde stojniveauet inden for de foreskrevne grænser. I nogle tilfælde skal der benyttes skodder for at holde stoj inde.

Risici forbindelse med stov og udstodning

1. Kontroller altid dine omgivelser. Den luft, der kommen ud af maskinen, kan blaes stov erler genstande, som kan ramme operatoren og/ eller omkringstaende.
2. Ret udstødningen, sa forstyrelsen af stov i stovfyldtc omgivelser minimeres.
3. Hvis stov ell genstande slynges ud i arbejdsomradyet, skal du reducere emissionen sa meget som muligt for at reducere sundhedrsisi og risiko for personskade.

1. Ubeskyttet udsættelse for hóje stojniveauaer kan forårsage permanent, invaliderende tab af horelsen og andre problemer som f.eks. tinnitus (ringen, summen, fljten eller brummen i ørerne).
2. Foretag en risikovurdering vedrørende risici i forbindelse med stoj i arbejdsområdet, og træf passende forholdsrregler vedrørende disse risici.
3. Passende kontroller for at mindske risikoen kan omfatte foranstaltninger som f.eks.dampende materialer for at forbhindre arbejdsemner i at "ringe".
4. Anvend passende horevaern.
5. Betjen og vedligehold maskinen som anbefalet i disse instruktioner for at forbindre unodig forogelse af stojniveauautet.
6. Traef forholdsregler for at reducere stoj, for eksempel ved at placere arbejdsemner pa lyddampende stotter.

1. Vibrationsafgivelsen under brug afhanger af gribekraften, kontakttrykkraften, arbejdsretningen, justeringen af energiforsyningen, arbejdsemnet og understottelsen af arbejdsemnet. Foretag en risikovurdering vedrørende risici i forbindelse med vibration, og træf passende forholdsrregler vedrørende disse risici.
2. Udsættelse for vibration kanforallsgainvaliderende skader pa nerverne og blodforsynin-gentil handerne og armene.

3. Bær varmt toj, nár du arbejder i kolde omgivel-ser, sá du holder händerne varme og tøre.

4. Hvis du oplever falelsesloshed, prikken, smerte, eller at huden pa fingrene eller henderne bliver bleg, kal du soge medicinsk radgivning fra en kvaliferet professionel sundhedsspecialist vedrorende dine overordnede aktiviteter.

5. Betjen og vedligehold maskinen som anbefalet i disse instruktioner for at forbindre un\dig forogelse af vibrationsniveauaut.
6. Hold maskinen med et let, men sikkert grep, da risikoen for vibration generelt er storre, nar gribekraften er starkere.

Yderligere advarsler for trykluftmaskiner

1. Komprimeret luft kan forårsage alvorlig personskade.
2. Sluk altid for luftforsyningen, og tag maskinen ud af forbindelse med luftforsyningen, narr den ikke er i brug.
3. Afbryd altid maskinen fra den komprimerede luftforsyning, for du skifter tilbehør, foretager justeringer og/eller reparationer, nár du flytter fra et arbejdsomrade til et andet omrade.
4. Hold fingrene på afstand af udloseren, nag maskinen ikke bruges, og nár den flyttes fra et arbejdssted til et andet.
5. Ret aldrig komprimeret loft mod dig selv erler andre.
6. Piskende slanger kan forarsage alvorlig personskade. Kontroller altid for beskadigede ell erse slanger ell erer fittings.
7. Bae aldrig en trykluftmaskine i slangen.
8. Traek aldrig en trykluftmaskine i slangen.
9. Ved brug af trykluftmaskiner ma du ikke overskride det maksimale driftstryk ps max.
10. Trykluftmaskiner mag kun drives af komprimeret luft ved det laveste tryk, der er nodvendigt for arbejdssprocessen, for at reducere stog og vibration og minimere sliddet.
11. Brug af ilt eller brandbare gasser til drift af trykluftmaskiner udgør en brand- og eksplosionsfare.
12. Vær forsigtig ved brug af trykluftmaskiner, da maskinen kan blive kold, hvilket pavirker grebet og styringen.

Yderligere advarsler for maskiner med Funktion til kontaktaktivering

1. Lad ikke fingeren hvile på afbryderen, nr du tager maskinen op, flytter dig mellem arbejdsomrader og positioner eller gär, da en finger på afbryderen kan medføre utilsigtet Funktion. For maskiner med selektiv aktiveringstilstand skal du altid kontrollere maskinen for brugen for at sikre dig, at den korrekte tilstand er valgt.

2. Denne maskine har enten selektiv aktiveringstil-stand til kontaktaktivering eller kontinuereglik kontaktaktivering ved vælgere til aktiveringstilstand,ller den er en kontaktaktiverings-ller kontinuereglik kontaktaktivieringsmaskine, som er mæket med ovenstaende symbol. Dens tilsigtede brug er til produktionsformål som f.eks. lastpaller, mobler, præfabrikerede huse, mobelpolstring og beklædnig.

3. Hvis maskinen anwendes i selektiv aktiveringstilstand, skal du alto sikre dig, at den er i den korrekte aktiveringsindstilling.

4. Undlad at bruge maskinen i kontaktaktivering til formål som lukning af kasser eller tremme-kasser og montering af transportsikkerhedssystemer på anhängere og lastbiler.
5. Vær forsigtig, nár der skiftes fra et arbejdsted til et andet.

Sikkerhedsenheder

1. Sorg for, at alle sikkerhedssystemer fungerer, fbrugen. Maskinen ma ikke kinne kore, hvis der kun trykkes pa afbryderknappen, ellr hvis kun kontaktarmen trykkes mod traeet. Den ma kun fungere, nár begge handlinger udfores. Test for eventuel fejlfunktion utden fastgorghingsmidler og udstoderen i fuldt trukket position.
2. Det er meget farligt at fastlase udloseren i TIL-stillingen. Forsg aldrig at fastlase udloseren.
3. Forsog-ilke at holde kontaktelementet trykkket ned med tape eller staltrad. Dette kan medfore dodsfeld aller alvorlig personskade.
4. Kontroller altid kontaktelementet som beskrevet i dette brugsanvisning. Fastgøringsmidler kan blive drevet ved et uheld, hvis sikkerhedsmekanismen ikke fungerer korrekt.

Service

1. Udfor rengoring og vedligeholdelse umiddelbart after, at De aflsutter arbejdet. Hold maskinen i bedste stand. Smor bevægelige dele for at undgå rust og minimere friktionsrelateret slid. Tør alt støv af delene.
2. Bed et Makita autoriseret servicecenter om periodiskinspection of maskinen.
3. For at opretholde Produkts SIKKERHED og PÄLIDELIGHED skal vedligeholdse og reparation udfores af Makita autoriserede servicecentre, og der skal altid benyttes Makita reservedele.
4. Følg de lokale regulativer ved bortskaffelse af maskinen.

GEM DISSE FORSKRIFTER.

ADVARSEL: LAD IKKE bekvemmelighed ellerekndskab til produktet (opnaret gennem gentagenbrug) forhindre, at sikkerhedsforskrifterne forprodukt neje overholdes. MISBRUG aller forssommelse af at folge de i donne brugsvejledninggivne sikkerhedsforskrifter kan medfore alvorligpersonskade.

BESKRIVELSE AF DELENE

Fig.1: 1. Udløser 2. Spidsadapter (kontaktelement) 3. Krog 4. Magasin

MONTERING

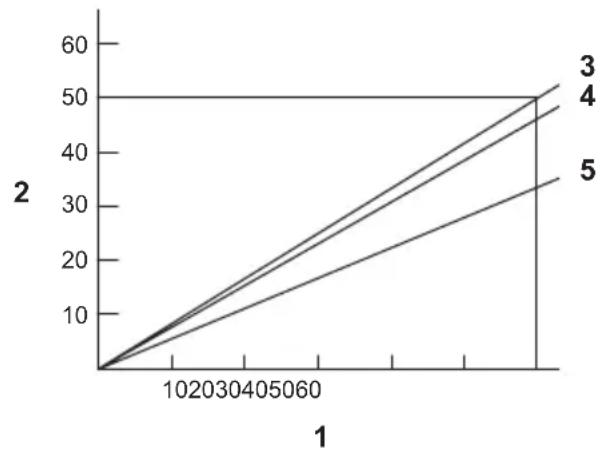

Valg af kompressor

1. Frekvens af idrivning af kramper (gange/min.)
2. Afgivelse af kompressorluft pr. minut (liter/min.)
   3.0,83 MPa (8,3 bar) 4.0,66 MPa (6,6 bar) 5.0,49 MPa (4,9 bar)

Luftkompressoren skal overholde kravene i EN60335-2-34.

Vaelg en kompressor, der leverer det fornødne tryk og tilstrækkelig luftafgivelse til at sikre en omkostnings-effektiv anvendelse. Grafen viser forholdet mellem krampeidrivningsfrekvensen, anvendt tryk og afgivelse af kompressorluft.

Hvis idrivning af kramper f.eks. sker med en hastighed af ca. 60 gange i minuttet ved en kompression pa 0,83 MPa (8,3 bar), kræves der en kompressor med en luftafgivelse pa over 50 liter/minut.

Hvis forsyningslufttrykket overstiger maskinens nominelle tryk, skal der anwendes trykregulatorer til at begranse lufttrykket til det nominelle tryk for maskinen. Forsommelse af dette kan medfrole alvorlig personskade pa maskinoperatoren aller personeri nærheden.

Valg af luftslange

FORSIGTIG: Lav luftafgivelse fra kompressoren ell er lang luftslange ell med en minrediameter i forhold til krampeidrivningsfrekvensen kan medfore en reduktion af maskinens drivkapacitet.

Fig.2

Anvend en luftslange, som er sa stor og sa kort som muligt, for at sikre uafbrudt og effektiv idrivning af kramper.

Med et lufttryk pa 0,49 MPa (4,9 bar) anbefales det at benytte en luftslange med en indvendig diameter pa over 6,5 mm og en længde pa mindre end 20 m, hvis intervallet mellem hv er idrivning af kramper er 0,5 sekund.

Luftforsyningsslanger skal mindst vare godkendt til den højeste værdi af et arbejdstryk på 1,03 MPa (10,3 bar) eller 150 procent af det maksimale tryk, som systemet udvikler.

Smøring

Fig.3

For at sikre maksimal ydelse skal der monteres et luftsaet (smorenippel, regulator, luftfilter) sa tæt på maskinen som muligt. Juster smoreniplen, sa der tilfores en drábe olie for hver 50 kramper.

Hvis der/DDke anvendes et luftsaet, skal du smore maskinen med olie til trykluftmaskine ved at tilfoe 2 (to) eller 3 (tre) draber i luftfittingen. Dette skal gores for og after brugen.

For at en ordentlig smoring kan opnas, kal maskinen affyres et par gange, after at den er smurt med olie til trykluftmaskine.

Fig.4: 1. Olie til trykluftmaskine

FUNKTIONSBESKRIVELSE

A FORSIGTIG: For du justerer maskinen ell er kontrollerer dens fonction, skal du altid siete udloseren tilbage og tage luftslangen ud af maskinen.

Indstilling af dybden for idrivning af kramper

Fig.5: 1. Justeringsenhed

Drej på justeringsmekanismen for at justere dybden for idrivning af kramper.

Dybden for idrivning af kramper er størst, nar justeringsmekanismen er drejet helt i A-retningen som vist pa figuren. Den bliver minde, nar justeringsmekanismen drejes i B-retningen.

Hvis kramper sekskan drives dybt nok, selv om justeringsmekanismen er drejet welt i A-retningen, skal du foroge lufttrykke.

Hvis kramper drives for dybt, selv om justeringsmekanismen er drejet welt i B-retningen, skal du reducere lufttrykket.

Generelt vil maskinens levetid blive forlaenget, hvis maskinen anvendes med et lavere lufttryk, og justeringsmekanismen er indstillet til en dybere dybde for krampeidrivning.

Krog

A Forsigtig: Häng aldrig maskinen pa et hoot sted ell er pa en potentielt ustabil overflade.

FORSIGTIG: Hæng aldrig krogen fra livremmen. Hvis krampemaskinen falder ned ved et uheld, kan det medføre utilsigtet affyring og personskade.

Fig.6: 1.Krog

Krogen er practisk til midlertidig ophaengning af maskinen.

Stovblaeser

A FORSIGTIG: Ret/DDsndingsporten pa stovblaeseren mod nogen.Hold desuden hender og fdder væk fra udstodningsporten. Hvis der trykkes pa knappen til stovblaeseren ved et uheld, kan det forarsage personskade.
A FORSIGTIG: Kontroller altid Deres omgivelser, for De bruger stovblæseren. Bortblæst støveller genstande kan ramme personer.
AFORSIGTIG: Tilslut aller frakobl ici luftslangen, mens der trykkes pa knappen til stovblæseren.

Den luft, der tilfores til maskinen, kan ogsa bruges som stovblæser. De kan rense arbejdsområdet ved at trykke på knappen i enden med grebet.

Fig.7: 1. Knap

BEMAERKNING: När De har brugt støvblæseren, kan maskinens drekv Kraft midlertidigt aftage. Vent i sö fald, til lufttrykke gendannes.

BEMAERKNING: Foretag en proveblaesning, hvis De bruger stovblaeseren, lige after at der er pafort olie. Olien kan sprejte ud sammen med luften.

SAMLING

AFORSIGTIG: F or du udforer nogen form for arbejde pa maskinen, skal du altid sætte udloseren tilbage og tage luftslangen ud af maskinen.
A FORSIGTIG: Brug kramper af samme type, storrelse og længe, nár der skal indsættes flere band med kramper i magasinet.

Isætning af kramper

BEMAERK: Hold altid i bagenden af skydelemmen, nár du trykker på handtaget. Skydelemmen abnes pludseligt, nár der trykkes på handtaget, hvis der er kramper i magasinet.

1. Tryk på handtaget, og abn skydelemmen til magasinet.
   ▶ Fig.8: 1. Handtag 2. Skydelem
2. Sæt et bänd af kramper helt ind i abningen pa magasinet.
   Fig.9
3. Luk skydelemmen, indtil skydelemmen lases papi plads.
   Fig.10

Storrelse af kramper

Der kan kun benyttes følgende fastgorelsesemidler med maskinen.

Storrelse 18 kronekramper

Fig.11

Maksimum

Fig.12: (1) 38 mm

Minimum

Fig.13: (1) 1,25 mm (2) 13 mm (3) 3,5 mm (4) 1,05 mm

Fjernelse af kramper

Folg procedure under "Isaetning af kramper" i omvendt rækkefolge for at fjerne kramper.

Spidsadapter

Drug spidsadapteren for at forbindre, at arbejdsemnets overflade bliver ridset ell beskadiget.

▶ Fig.14: 1. Spidsadapter 2. Kontaktelement

Der sidder en ekstra spidsadapter på det sted, der er vist på figuren.

Fig.15: 1. Ekstra spidsadapter

Tilslutning af luftslangen

Fig.16: 1. Luftfitting 2. Luftbøsning

Skub luftbosningen på luftslangen ind på luftfittingen på krampemaskinen. Sorg for, at luftbosningen lases fast på plads, nr den moneres på luftfittingen.

Der skal monteres en slangekobling pa aller i nærheden af maskinen pa en sadan maje, at trykreservoirt aflades, nar luftforsyningskovbingen afbrydes.

ANVENDELS

FORSIGTIG: Sorg for, at alle sikkerhedsystemer er i korrekt Funktionstand inden anvendelsen.

Valg af driftstilstand

AFORSIGTIG: Sorg altid for, at vaelgeren til aktiveringstilstand er indstillet korrekt i positi- nen for den onskede krampeidrivningstilstand, for der idrives kramper.

Du kan idrive en krampe i en sekventiel handling. Vaelg denne tilstand, nár du vil idrive en krampe omhyggeligt og nogjagtigt.

For at vaelge denen tilstand skal vaelgeren til aktiveringstilstand stilles i -positionen.

Kontaktaktiveringstilstand:

Du kan idrive kramper gentagne gange ved at placere kontaktelementet med udloseren holdt nede.

For at vaelge denen tilstand skal vaelgeren til aktiveringstilstand stilles i -positionen.

Kontrol af korrekt Funktion inden anvendelse

Sorg for, at maskinen ikke aktiveres blot ved tilslutning af luftslangen.
Sorg for, at maskinen/DDAktiveres blot ved at trykke pa afbryderkontakten.
Sorg for, at maskinen/DDAktiveres blot ved at siete kontaktelementet mod arbejdsemnet, uden at der trykkes pa afbryderkontakten.
I enkelt sekventiel aktiveringstilstand skal du sikre dig, at maskinen ikke fungerer, nr der forst trykkes på afbryderkontakten, hvorefter kontaktelemente placeres mod arbejdsemnet.

Enkelt sekventiel aktivering

Placer kontaktelementet mod arbejdsemnet, og tryk udloseren helt ned.

Efter krampeidrivning skal du slippe kontaktelementet og derefter slippe udloseren.

Fig.18

AFORSIGTIG: Pres/DDk kontaktelementet mod arbejdsemnet med stor kraft. Tryk desuden udloseren helt ind, og hold den der i 1-2 sekunder after idrivning af kramper.

Ogsa i "Enkelt sekventiel aktiveringstilstand" kan en halvt nedtrykkeutler medfere uventet idrivning af kramper, nár kontaktelementet fár kontakt med arbejdsemnet igen.

Kontaktaktiving

Aktiver først afbryderkontakten, og sæt derefter kontaktetelementet mod arbejdsemnet.

Fig.19

Indicator for tom

Nár det resterende antal kramper i magasinet bliver lavt, bliver indikatoren for tom rødt. Sæt flere kramper i, nár indikatoren for tom bliver rød.

Fig.20: 1. Indikator for tom

Fjernelse af fastklemte kramper

AFORSIGTIG: Sæt altid udloseren tilbage, og tag slangen ud, for du fjerner fastklemte kramper.
FORSIGTIG: Anvend ikke kramper eller krampeband, der er deformeret. Undladelse af dette medforer)darlig fremfording af kramper.

BEMAERK: Hold altid i bagenden af skydelemmen, nár du trykker på handtaget. Skydelemmen abnes pludseligt, nár der trykkes på handtaget, hvis der er kramper i magasinet.

AFORSIGTIG: Før du forsøger at udforeinspection aller vedligeholdelse, skal du alto sætte udloseren tilbage og tage luftslangen ud af maskinen.

BEMAERKNING: Anvend aldrig benzin, rensebenzin, fortynder, alcohol og lignende. Det kan medfrole misfarvning, deforming uller revner.

Kramper

Handter krampeband og aesken med dem forsigtigt.
Hvis krampebandene handteres hardhændet, kan de blive bojet ud af form med darelig fremføring af kramper til ffolge.

Undgå at opbevare kramper på meget fugtige eller varme steder eller på steder, der er udsat for direkte sollys.

Vedligeholdelse af krampemaskine

Tag maskinen ud af forbindelse, og udfør dagliginspection for at sikre dig, at kontaktelementet og udløseren kan bevæge sig frit. Undlad at bruge maskinen, hvis kontaktelementet eller udløseren klemmer eller binder.

Hvis maskinen ikke skal anwendes i længere tid, skal den smøres med en olie til trykluftmaskine, og maskinen skal opbevares et sikkert sted. Undgå at ud@sætte maskinen for direkte sollys og/eller fugtige eller varme steder.

Fig.21

Efter brugen skal du altid temme kompressortanken og luftfilteret. Hvis fugt fär lov til at trænge ind i maskinen, kan det medføre)darlig ydelse og risiko for maskinsvigt.

Fig.22: 1.Aftapningshane
Fig.23: 1. Luftfilter

Kontroller regelmæssigt, om der er tilstrækkelig try-kuftsolie i smoreniplen pa luftsaettet. Hvis der icke smores tilstrækkeligt, vil det medfrole hurtig nedslidning af O-ringene.

Fig.24: 1. Smorenippel 2. Olie til trykluftmaskine

Hold luftslangen på god afstand af varme (over 60^ ) og ligeledes på god afstand af kemikalier (fortynder, stærk syre og alkaliske stoffer). Sorg ligeledes for at före slangen på god afstand af forhindringer, som kan gribe fat i slangen under brugen, hvilket kan vare far-ligt. Slanger skal desuden holdes på afstand af skarpe kanter og områder, som kan medføre skade eller slitage på slangen.

For at opretholde produits SIKKERHED og PALIDELIGHED ma reparation, vedligeholdelse aller justering kun udfores af et autoriseret Makita servicecenter aller fabriksservicecenter med anvendelse af Makita resevele.

EKSTRAUDSTYR

A FORSIGTIG: Det ffolgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i dettebrugsanvisin. Anvendelse af andet tilbehør eller ekstraudstyr kan udgore en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formal.

Hvis De behover hjælp ved valg af tilbehør eller ønsker yderligere informationer, bedes De kontakte Deres lokale Makita servicecenter.

Kramper
Luftslange
Sikkerhedsbriller

BEMAERK: Nogle ting pa donne liste kan vare inkluderet i værktogspakken som standardtilbehør. Det kan vare forskellige fra land til land.
