MANUALE UTENTE AT638A MAKITA

AVVERTIMENTO: Leggere con attenzione tutte le istruzioni e le avventenze relative al presente utensile prima dell'uso. La mancata osservanza di esta significazione potrebbe portare a gravi lesioni personali.

DATI TECHNICI
Modello: AT638A
Portata dell'aria Da 0,49 a 0,83 MPa (da 4,9 a 8,3 bar)
Lunghezza dei punti metallici Da 13 mm a 38 mm
Capacità dei punti metallici 100 pz.
Diametro minimo tubo flessibile 6,5 mm
Olio per utensili pneumatici ISO VG32 o equivalente
Dimensioni (L x P x A) 230 mm x 75 mm x 251 mm
Peso netto 1,2 kg

• In consequence del loro programma di ricerca e sviluppo continui, i dati tecnici nel presente manuale sono soggetti a modifiche della preavviso.
• I dati tecnici possono variare da nazione a nazione.

Simboli

La figura seguente alla i symboli utilizzati per l'apparecchio. Accertarsi di comprendere il loro significato prima dell'uso.

Leggere il manuale d'uso.

Indossare occhiali di sicurezza.

L'utensile ha la capacité di funzionare in modalità di azionamento a dato.

Indossare protezioni per le orecchie.

Nonutilizzare su impalcature o scale apioli.

Utilizzo previsto

L'utensile è destinato a operazioni di fissaggio per lavori in interni e su arredamenti.

L'utensile è destinato esclusivamente ad applicazioni professionali per volumi elevati. Non utilizzato per altri scopi di alcun genere. Non è progettato per applicare elementi di fissaggio su superfici dure, quali acciaio e calcestruzzo.

Rumore

Livello tipico di rumore pesato A determinato in base allo standard ISO11148-13 (EN12549):

Livello di pressione sonora (L_PA) : 102 dB (A)

Livello di potenza sonora (L_WA):114 dB (A)

Incertezza (K): 1,5 dB (A)

NOTA: Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un'alto.

NOTA: Il valore o i valore dichiarati delle emissioni di rumori possono venire utilizzatianche per una valutazione preliminare dell'esposizione.

AVVERTIMENTO: Indossare protezioni per le orecchie.
AVVERTimento: L'émissione di rumori durante l'utilizzo effettivo dell'utensile elettrico cui varie rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile e specialmente a seconda di che tipo di pezzo venga lavorato.
AVVERTIMENTO: Accertarsi di identificare misure di sicurezza per la protezione dell'opera-tore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendoconto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto,或者其他 al tempo di attivazione).

Vibrazioni

Valore complessivo delle vibrazioni stabilito in base al ISO11148-13 (ISO8662-11):

Emissione di vibrazioni (a_n):5,0m / s^2

Incertezza (K): 1,5 m/s

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un metod standardi verifica, e possono essere utilizzati per confrontare un utensile con un'alto.

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzati anche per una valutazione preliminare dell'esposizione.

AVVERTimento: L'émissione delle vibrazioni durante l'utilizzo effettivo dell'utensile elettrico cui sono variate rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile, specialmente a seconda di che tipo di pezzo venga lavorato.
AVVERTimento: Accertarsi di identificare misure di sicurezza per la protezione dell'opera-tore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto,及其他 al tempo di attivazione).

Dichiarazione di conformità CE

Solo per i paesi europei

La dichiarazione di conformità CE è inclusa nell'Allegato A al presente manuale di istruzioni.

AVVERTENZE DISICUREZZA

Avvisi di sicurezza relativi alla chiodatrice/graffatrice pneumatica

AVVERTIMENO: Leggere tutte le avventen di sicurezza e tutte le istruzioni. La mancata osservanza delle avventenze e delle istruzioni potrebber risultare in lesioni personali gravi, scosse elettriche e/o incendi.

Conservare tutte le avventenze e le istruzioni come riferimento futuro.

Per la sicurezza personale e il funzionamento e la manutenzione corretti dell'utensile, leggere il presente manuale d'uso prima di utilizzato l'utensile.

Sicurezza generale

1. Qualsiasi altro utilizzato eccettuato quello a cui è destinato quello utensile è vietato. Gli utensili di applicazione di elementi di fissaggio con azionamento aicontatto continuo o con azionamento aicontatto vanno utilizzati solo per applicazioni di produzione.
2. Tenere le dit a lontane dal grilletto quando non si utilizza il presente utensile e quando si intende passare da una posizione di utilizzo a un'altra.

3. Pericoli multipli. Leggere e comprendere le istruzioni di sicurezza prima di collegare, scollegare, caricare, utilizzato e sottoporre a manutenzione l'utensile, nonché prima di sostituire gli accessori o lavorare in prossimità dell'utensile. La mancata osservanza di但这a indicazione potrebbe risultare in gravi lesioni corporee.

4. Tenere tutte le parti del corpo, quali mani, gambe, earsi via, lontane alla direzione di sparato, e assicurare che l'elemento di fissaggio non possa trappassare il pezzo in lavorazione penetrando in parti del corpo.

5. Quando si utilizes l'utensile, tenere presente che I'elemento di fissaggio potrebbeVenire deviato e causare lesioni personali.
6. Mantenere l'utensile con una presa salda ed essere preparati a gestire un contraccolpo.
7. Solo operatori dotati di esperienza tecnia dovrebbero utilizzato l'utensile di applicazione di elementi di fissaggio.
8. Non modificare l'utensile di applicazione di elementi di fissaggio. Le modifiche potrebbero ridurre l'efficacia delle misure di sicurezza e incrementare i rischi nei confronti dell'opera-tore e/o degli astanti.
9. Non smaltire il manuale d'uso.
10. Nonutilizzare un utensile qualora quest'ultimo sua stato danneggiato.
11. Fare attentione nel maneggiare i elementi di fissaggio, specialmente quando nel caricarli e scaricarli, in quanto i elementi di fissaggio hanno delle punte acuminate che possono causare lesioni personali.
12. Controllare sempre l'utensile prima dell'uso alla ricerca di parti rotte, collegiate male o usurate.
13. Non sporgersi. Utilizzare solo in un luogo di lavoro sicuro. Mantenere una posizione corretta sui piedi e l'equilibrio in qualsiaso momento.
14. Tenere lontani gli astanti ( quando si lavora in un'area in cui sussiste la probabilità di traffico di passaggio di persona). Contrassegnare in modo chiaro I'area di utilizzo.
15. Non pumentare mai l'utensile verso se stessi o altri.
16. Non tenere appoggiato il dito sul grilletto quando si prende l'utensile, quando ci si sposta tra aree e posizioni operative o quando si cammina, in quanto l'appoggio del dito sul grilletto può portare a un funzionamento accidentale. Per gli utensili con azionamento selettivo, controllare sempre l'utensile prima di utilizzato per verificare che la modalità corretta sia selezionata.
17. Indossare solo quanti che forniscano una sensibilità adeguata e un controllo sicuro dei grilletti e di qualsiasi dispositivo di regolazione.
18. Quando si intende appoggiare l'utensile, appoggiarlo sulla superficie piatta. Se si utilizza il gancio in dotazione con l'utensile, agganciare l'utensile saldamente a una superficie stabile.
19. Non utilizzato l'utensile除去 l'effetto di alcohol, droghe o simili.

Pericoli propulsivi

1. L'utensile per l'applicazione di elementi di fissaggio va scollegato quando si intende scaricare elementi di fissaggio, effettuire regolazioni, eliminare inceppamenti o sostituire accessori.

2. Durante il funzionamento, fare attenzione affinché i elementi di fissaggio penetrino correttamente nel materiale e non possano venire deviati o sparati per erre verso l'operatore e/o eventuali astanti.

3. Durante il funzionamento, potrebbero venire scaricati detriti dal pezzo in lavorazione e dal sistema di fissaggio/raccolta.
4. Indossare sempre occhialoni protettivi per proteggere gli occhi da lesioni personali, quando si utilizzato utensili elettrici. Gli occhialoni devono essere conformi allo standard ANSI Z87.1 negli Stati Uniti, allo standard EN 166 in Europa o allo standard AS/NZS 1336 in Australia/Nuova Zelanda. In Australia/Nuova Zelanda, è obblatorio per legge indossareanche una visiera per proteggere il volto.

È responsabilità del dato di lavoro far rispetto l'utilizzo delle attrezzature protettive di sicurezza appropriate da parte degli operatori degli utensili e di altre persone nell'area di lavoro e nelle immedite vicinanze.

1. I rischi nei confronti di altre persone devono essere valutati dall'operaatore.
2. Fare attenzioneagli utensili prividi elemento di contatto con il pezzo in lavorazione, in quanto possono sparare accidentalmente e causare lesioni all'operaatore e/oagli astanti.
3. Accertarsi che l'utensile sia sempre saldamente in contatto con il pezzo in lavorazione e non possa scivolare.
4. Indossare protezioni per l'udito, per protegere le orecchie dal rumore dello scarico, e una protezione per la testa. Inoltre, indossare indumenti leggeri ma non abbondanti. Le maniche vanno abbottonate o arrotlate sul braccio. Non indossare cravatte.

Pericoli d'uso

1. Mantenere correttamente l'utensile: prepararsi a contrastare movimenti normali o improvvisi, ad esempio i contraccolpi.
2. Mantenere una posizione del corpo bilanziata e una posizione salda sui piedi.
3. É necessario utilizzato occhiali di protezione appropriati, ed è consigliato l'utilizzo di quanti e indumenti protettivi appropriati.
4. É necessario utilizzato protezioni per l'udito appropriate.

5. Utilizzare la fonte di energia corretta, come illustrato nel manuale d'uso.

6. Non utilizzato l'utensile su piattaforme mobili o sul retro dei camion. Un movimento improvisario della piattaforma potrebbe far perdere il controllo dell'utensile e causare lesioni personali.

7. Dare sempre per scontato che l'utensile contenga elementi di fissaggio.
8. Non affrettare il lavoro né forzare l'utensile. Maneggiare l'utensile con attenzione.
9. Fare attenzione al punto di appoggio dei piedi e mantenere l'equilibrio con l'utensile. Accertarsi che non sia presente alcuna persona nelle做的事情, come si è ilore in ubicazioni elevate, e fissare il tubo flessibile dell'aria per evitare pericoli qualora si verificchi uno strappo o un incappamento improvviso.
10. Sui tetti e su altre ubicazioni elevate, avvitare gli elementi di fissaggio man mano che si pro- cede in avanti. è facile perdere l'appoggio con i piedi se si avvitano gli elementi di fissaggio perché si procede molto a poco all'indietro. Quando si intende avvitare elementi di fissaggio su una superficie perpendicularare, lavorare dall'alto verso il basso. In tal modo è possible effettuare operazioni di avvitatura con uno sforzo fisico minore.
11. Qualora per erre si avviti un elemento di fissaggio al di sopra di un altro elemento di fissaggio o si colpisce un dato nel legno, un elemento di fissaggio verràiegato o l'utensile potrebbe incepparsi. L'elemento di fissaggio potrebbe venire scagliato via e colpire qualcuno, oppure l'utensile stesso potrebbe reagire in modo pericoloso. Posizionare gli elementi di fissaggio con cura.
12. Non lasciare l'utensile carico il compressore d'aria sotto pressione per un periodo di tempo prolongato all'aperto al sole. Accertarsi che polvere, sabbia, schegge e materiale estraneo non penetrino nell'utensile nell'ubicazione in cui lo si lascia a riposo.
13. Non tentare mai di avvitare gli elementi di fissaggio sua dall'interno che dall'esterno allo stesso tempo. Gli elementi di fissaggio potrebbero distruggere il materiale e/o volare via,ostiendo un grave pericolo.

Pericoli dovuti ai movimenti ripetuti

1. Quando si utilizes un utensile per periodi di tempo prolongati, l'operaore potrebbe provare disaggio alle mani, alle braccia, alle spalle, al collo o in altre part del corpo.
2. Quando si utilizes un utensile, l'operatore dovrebbe adottare una postura idonea ma ergonomica. Mantenere un equilibrio saldo sui piedi ed evitare posture innaturali o sbilanciate.
3. Qualora I'operaore provi sintomi quali disagi persistenti o ricorrenti, dolori, palpitazioni, dolenzie, formicolii, intorpidamenti, sensazioni di bruciere o rigidity, non ignore quosti segni di avventamento. L'operaore dovrebbe consultare un operatore sanitario qualificato relativamente alle attività nel loro complesso.

4. L'uso continuo dell'utensile potrebbe causare lesioni personali da tensione ripetuta, dovute al contraccolpo prodotto dall'utensile.

5. Per evitare lesioni personali da sforzo ripetuto, l'operaore non dovrebbe sporgersi eccessamente né aplicare forza excessiva. Inoltre, l'operaore dovrebbe fare una pausa quando avverte affaticamento.

6. Eseguire una valutazione dei rischi relativa ai pericoli riguardanti i movimenti ripetitivi. Tale valutazione dovrebbe concentrarsi sui disturbi muscolo-scheletrici ed essere basata preferibilmente sul presupposto che una riduzione dell'affaticamento durante il lavoro sia efficace nel ridurre i disturbi.

Pericoli relativiagliaccessori eai materiali di consumo

1. Prima diambiare o sostituire accessori, quali l'elemento di contatto con il pezzo in lavorazione, o di effettuare qualiasi regolazione, scollegare la fonte di energia dell'utensile, ad esempio aria, gas o batterie, a seconda dei casi.
2. Utilizzare esclusivamente le dimensioni e i tipi di accessori forniti dal produttore.
3. Utilizzare esclusivamente i lubricanti consigliati nel presente manuale.

Pericoli relativi al posto di lavoro

1. Scivolamenti, passi falsi e cadute sono cause principali di lesioni personali sul posto di lavoro. Fare attenzione alle superfici scivolose causate dall'utilizzo dell'utensile e andere ai pericoli di inciampare causati dal tubo flessibile del condotto d'aria.
2. Procedure con ulteriore attenzione in ambienti circostanti non familiari. Potrebbero essere presenti pericoli nascosti, ad esempio linee elettriche o di altri servizi pubblici.
3. Il presente utensile non è destinato all'uso in atmossere potenzialmente esplosive, e non è isolato dall'entrare in contatto con l'energia elettrica.
4. Accertarsi che non siano presenti cavi elettrici, tubi del gas, eosi via, che potrebbero causare un pericolo qualora vengano danneggiati dall'utilizzo dell'utensile.
5. Mantenere l'area di lavoro pulita e ben illumina-tata. Aree di lavoro ingombre o buie favoriscono gli incidenti.
6. Potrebbero sussistere normative locali da rispettore relativamente al rumore, mante-nendo i livelli di rumore entro i limiti prescritti. In certi casi, vanno utilizzate delle serrande per contentere il rumore.

Pericoli relativi alle polveri e allo scarico

1. Controllare sempre l'ambiente circostante. L'aria scaricata dall'utensile potrebbe soffiare polveri oppure oggetti e colpire l'operatore e/ogli astanti.
2. Indirizzare lo scarico in modo da ridurre al minimo i turbinii di polveri in ambienti pieni di polveri.
3. Qualora nell'area di lavoro vengano emesse polveri oppure oggetti, ridurre al minimo tali emissioni per quanto possibile, per ridurre i pericoli relativi alla salute e il rischio di lesioni personali.

Pericoli relativi al rumore

1. L'esposizione non protetta a livelli elevati di rumore cui possare perdite di udito permanenti e invalidanti, nonché altri problemi quali il tinnito (tintinnii, ronzii, o fisci nelle orecchie).
2. Eseguire una valutazione dei rischi relativa ai pericoli riguardanti i rumori nelle area di lavoro e implementare controlli appropriati relativi a tali pericoli.
3. Controlli appropriati per ridurre il rischio potrebbero includere azioni quali l'uso di materiali fonoassorbenti per evitare che i pezzi in lavorazione di lavoro producano suoni squillanti.
4. Utilizzare protezioni per l'udito appropriate.
5. Utilizzare e sopporre a manutenzione l'utensile come consigliato nelle presenti istruzioni, per evitare un aumento non necessario dei livelli di rumore.
6. Adottare delle misure per la riduzione dei rumori, ad esempio il posizionamento dei pezzi in lavorazione su supporti fonoassorbenti.

Pericoli relativi alle vibrazioni

1. L'émissione di vibrazioni durante l'uso dipende alla forza di impugnatura, alla forza della pressione di contatto, alla direzione di lavoro, alla regolazione della fonte di energia, dal pezzo in lavorazione e dal supporto del pezzo in lavorazione. Eseguire una valutazione dei rischi relativa ai pericoli riguardanti le vibrazioni e implementare controli appropriati relativi a tali pericoli.
2. L'esposizione alle vibrazioni cui causere danni invalidanti ai nervi e alla circolazione del sangue alle mani e alle braccia.
3. Indossare indumenti caldi quando si intende lavorare in condizioni di freddo, e tenere le mani calde e asciutte.
4. Qualora si avvertano intorpidimenti, formicolii, dolori o sbiancamenti della pelle delle dita o delle mani, cercare assistenza medica da parte di un operatore sanitary specializzato in medicina del lavoro relativamente alle attività nel loro complesso.
5. Utilizzare e sottoporre a manutenzione l'utensile come consigliato nelle presenti istruzioni, per evitare un aumento non necessario dei livelli delle vibrazioni.
6. Mantenere l'utensile con una presa leggera masalda, poiché il rischio dovuto alle vibrazioni in genere aumenta quando la forza di impugnatura è più elevata.

Avvertenze aggintive per gli utensili pneumatici

1. L'aria compressa più causare gravi lesioni personali.
2. Chiudere sempre l'alimentazione dell'aria e scollegare l'utensile dall'alimentazione dell'aria quando non è in uso.

3. Scollegare sempre l'utensile dall'alimentazione di aria compressa prima di sostituire gli accessori, effettuare regolazioni e/o riparazioni, quando ci si sposta da un'area di utilizzato a un'area diversa.

4. Tenere le dita lontane dal grilletto quando non si utilizes l'utensile e quando si passa da una posizione di utilizeszo a un'altra.

5. Non dirigere mai l'aria compressa verso se stessi o altri.
6. I tubi flessibili che scattano come fruste possono causare gravi leSIONi personali. Controllare sempre l'eventuale presenza di tubi flessibili o raccordi danneggiati o allentati.
7. Non trasportare mai un utensile pneumatico afferrandolo per il suo tubo flessibile.
8. Non trascinare mai un utensile pneumatico afferrandolo per il suo tubo flessibile.
9. Quando si utilizesnizano utensili pneumatici, non superare la pressione massima di esercizio (ps max).
10. Gli utensili pneumatici vanno alimentati solo mediante aria compressa alla pressione più bassa richiesta per la procedura di lavoro, al fine di ridurre rumori e vibrazioni, nonché di ridurre al minimo l'usura.
11. L'uso di ossigeno o gas combustibili per il funzionamento di utensili pneumatici crea un pericolo di incendi ed esplosioni.
12. Fare attentione quando si utilizzato utensili pneumatici, in quanto l'utensile potrebbe diventare freddo, influenzando l'impugnatura e il controllo.

Avvertenze aggriuntive per gli utensili dotati di funzionalità di azionamento a dato

1. Non tenere appoggiato il dito sul grilletto quando si prende l'utensile, quando ci si sposta tra aree e posizioni operative o quando si cammina, in quanto l'appoggio del dito sul grilletto cui portare a un funzionamento accidentale. Per gli utensili con azionamento selettivo, controllare sempre l'utensile prima di utilizarlo per verificare che la modalità corretta sia selezionata.
2. Il presente utensile consente l'azionamento selettivo per l'azionamento a fatto o l'azionamento a fatto continuo, mediante selettori della modalità di azionamento, oppure è un utensile con azionamento a fatto o azionamento a fatto continuo, ed è stato contrassegnato con il significolo indicato sopra. Gli usi a cui è destinato sono applicazioni di produzione quali pallet, arredamenti, prefabbricati, tappingzerie e rivestimenti.
3. Se si intende utilizzato il presente utensile in modalità di azionamento selettivo, accertarsi sempre che sia nell'impostazione di azionamento corretta.
4. Non utilizzato il presente utensile in azionamento aicontatto per applicazioni quali la chiusura di scatole o casse e l'applicazione di sistemi di sicurezza per il trasporto su rimorchi e camion.
5. Fare attentione quando si intende passare da un'ubicazione di applicazione a un'altra.

Dispositivi di sicurezza

1. Accertarsi che tutti i sistemi di sicurezza siano perfettamente funzionanti prima dell'uso. L'utensile non deve attivarsi se si preme solo l'interruttore a grilletto o se si preme solo il braccio di contatto contro il legno. L'utensile deve funzionare solo quando si eseguono entrambé queste azioni. Verificare il possibile funzionamento difettoso perché caricare gli elementi di fissaggio e con il disposativo di spinta in posizione completeness tirata.
2. Il fissaggio del grilletto sulla posizione ACCESO è estremamente pericoloso. Nontentare mai di fissare il grilletto.
3. Non tentare di mantenere l'elemento di contatto premuto con nastro o fil di ferro. In caso contrario, sussiste il pericolo di morte o di gravi lesionsi personali.
4. Controllare sempre l'elemento di contatto come indicato nel presente manuale. Gli elementi di fissaggio potrebbero venire avvitati accidenlamente, qualora il meccanismo di sicurezza non funzioni correttamente.

Assistenza

1. Effettuare la pulizia e la manutenzione subito dopo aver terminato il lavoro. Mantenere l'utensile in condizioni ottimali. Lubricare le parti mobili per evitare che si arrugginiscano e ridurre al minimo l'usura relativa alla frizione. Pulire tutte le polveri dalle parti.
2. Richiedere a un centro di assistenza autorizzato Makita l'ispezione a intervalli regolari dell'utensile.
3. Per preservare la SICUREZZA e l'AFFIDA-BILITA del prodotto, la manutenzione e la riparazione vanno eseguite da parte di centri di assistenza autorizzati Makita, utilizzato sempre pezzi di ricambio Makita.
4. Attenersi alle normative locali quando si intende smaltire l'utensile.

CONSERVARE LE PRESENTI ISTRUZIONI.

AVVERTimento: NON lasciare che comodità o la familiarità d'utilizzo con il prodotto (acquisita con l'uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza per il prodotto in questione. L'USO IMPROPRIO o la mancata osservanza delle norme di sicurezza indicate nel presente manuale di istruzioni potrebbero causare gravi lesioni personali.

DESCRIZIONE DELLE PARTI

Fig.1: 1. Grilletto 2. Adattatore della punta (elemento di contatto) 3. Gancio 4. Caricatore

INSTALLAZIONE

Scelta del compressore

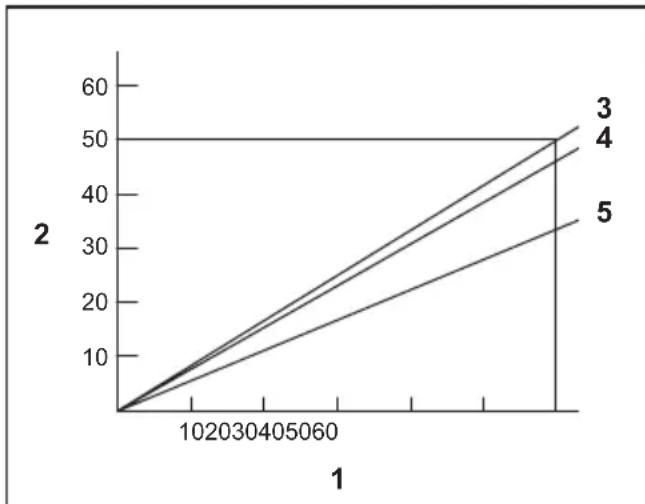

1. Freqenza di applicazione dei puniti metallici (volte al min.) 2. Portata d'aria erogata al minuto dal compressore (L al minuto) 3. 0,83 MPa (8,3 bar) 4. 0,66 MPa (6,6 bar) 5. 0,49 MPa (4,9 bar)

Il compressore d'aria deve essere conforme ai requisiti dello standard EN60335-2-34.

Selezionare un compressore che offra una pressione e una portata d'aria cospicue, per assicurare un funzionamento efficiente in termini di costi. Il grafico在哪i rapporto tra frequenza di applicazione dei puniti metallici, pressione applicabile e portata d'aria del compressore. Pertanto, ad esempio, qualora l'applicazione dei puniti metallici venga effettuata a una velocità di circa 60 volte al minuto a una compressione di 0,83 MPa (8,3 bar), è richiesto un compressore con portata d'aria superiore a 50 litri al minuto.

Qualora la pressione di alimentazione dell'aria superi la pressione nominale dell'utensile, è necessario utilizzato regolatori di pressione per limitare la pressione dell'aria alla pressione nominale dell'utensile. In caso contrario, sussiste il pericolo di gravi lesioni per l'opereatore dell'utensile o per le persone nelle vicinanze.

Scelta del tubo flessibile dell'aria

ATTENZIONE: Una portata d'aria Bassa del compressore, o un tubo flessibile dell'aria lungo o di diametro più piccolo in rapporto alla frequenza di applicazione dei puniti metallici, potrebbero causare una riduzione nella capacité di propulsion dell'utensile.

Fig.2

Utilizzare un tubo flessibile dell'aria quanto più largo e più corto possibile, per assicurare un'operazione di applicazione dei punti metallici continua ed efficiente.

Con una pressione dell'aria para a 0,49 MPa (4,9 bar), è consigliato un tubo flessibile dell'aria con un diametro interno di altre 6,5mm e una lunghezza inferiore a 20m , quando l'intervalto tra ciascuna applicazione di punti metallici è para a 0,5 secondi. I tubi flessibili di erogazione dell'aria devono essere una pressione di esercizio minima nominale para a 1,03 MPa (10,3 bar) o al 150 per cento della pressione massima prodotta nelsystema, a seconda di quale sia il valore più elevato.

Lubrificazione

Fig.3

Per assicurare prestazioni massime, installare un gruppo aria (oliatore, regolatore,hetto dell'aria) il più vicino possibile all'utensile. Regolare l'oliatore in modo che venga erogata una goccia d'olio agli 50 puniti metallici.

Quando non si utilizesza un gruppo aria, oliare l'utensile con orio per utensili pneumatici, aplicando 2 (due) o 3 (tre)GPCCEnel raccordo dell'aria.Questa operazione va effettuata prima e delloso.

Per una corretta lubrificazione, far sparare l'utensile un paio di volte dopo aver introdotto l'olio per utensili pneumatici.

Fig.4: 1. Ohio per utensils pneumatici

DESCRIZIONE DELLE FUNZIONI

ATTENZIONE: Prima di regolare o controllare la funzione sull'utensile, rilasciare sempre il grilletto e scollegare il tubo flessibile dell'aria dall'utensile.

Regolazione della profundità di applicazione dei punti metallici

Fig.5: 1. Regolatore

Per regolare la profundità di applicazione dei puniti metallici, ruotare il regolatore.

La profondità di applicazione dei puniti metallici è quella massima quando il regolatore viene ruotato completeness nella direzione A alla strata nella figura. La profondità si riduce man mano che il regolatore viene ruotato nella direzione B.

Qualora non sia possibile applicare i punti metallici a una profundità sufficienteanche quando il regolatore viene ruotato completamente nella direzione A, aumentare la pressione dell'aria.

Qualora i punti metallici vengano applicati a una profondità eccessiva ancche quando il regolatore viene ruotato completamente nella direzione B, ridurre la pressione dell'aria.

In generale, la vita utile dell'utensile si allunga quando quest'ultimo viene utilizzato con una pressione dell'aria più Bassa e il regolatore è impostato a una magiore profondità di applicazione dei punti metallici.

Gancio

ATTENZIONE: Non appendere mai l'utensile in ubicazioni elevate o su superfici potenzialmente instabili.
ATTENZIONE: Non appendere il gancio alla cintura. Qualora la graffatrice cada accidentalmente, potrebbe risultare nello sparo accidentale e in lesioni personali.

Fig.6: 1. Gancio

Il gancio è comodo per appendere temporaneamente l'utensile.

Soffiatore ad aria compressa

ATTENZIONE: Non suntare l'apertura di espulsione del soffiatore ad aria compressa verso alcuna persona. Inoltre, tenere le mani e i piedi lontani dall'apertura di espulsione. In caso contrario, qualora si prema accidentallymente il pulsante del soffiatore ad aria compressa, si potrebbe causare una lesione personale.
ATTENZIONE: Controllare sempre l'ambiente circostante prima di utilizzato il soffiatore ad aria compressa. Polveri o oggetti soffiati via potrebbero colpire qualcuno.
ATTENZIONE: Non collegare né scollegare il tubo flessibile dell'aria nelle si preme il pulsante del soffiatore ad aria compressa.

L'aria fornita all'utensile può venire utilizzataanche come soffiatore ad aria compressa. è possible pulire l'area di lavoro premendo il pulsante sull'estremità dell'impugnatura.

Fig.7: 1. Pulsante

AVVISO: Dopo aver utilizzato il soffiatore ad aria compressa, la forza di avvitatura dell'utensile si riduce temporaneamente. In tal caso, attendere che la pressione dell'aria torni al valore normale.

AVVISO: Qualora si utilizzi il soffiatore ad aria compressa subito dopo aver applicato l'olio, effettuare un soffio di prova. L'olio potrebbe venire spruzzato insieme all'aria.

MONTAGGIO

ATTENZIONE: Prima di eseguire qualiasi intervento sull'utensile, rilasciare sempre il grilletto e scollegare il tubo flessibile dell'aria dall'utensile.
ATTENZIONE: Quando si intende caricare strisce multiple di punti metallici nel caricatore, caricare punti metallici di tipo e dimensioni identici e di lunghezza uniforme.

Caricamento della graffatrice

NOTA: Mantenere sempre la parte posteriore dello sportellino scorrevole quando si preme la leva.
Quando nel caricatore sono caricati i punti metallici, lo sportellino scorrevole si après improvisamente, se si preme la leva.

1. Premere la leva e apriere lo sportellino scorrevole del caricatore.
   Fig.8: 1. Leva 2. Sportellino scorrevole
2. Inserire fino in fondo un nastro di punti metallici nelle'apertura del caricatore.

Fig.9

1. Chiudere lo sportellino scorrevole sono a quando si blocca.
   Fig.10

Dimensioni dei punti metallici

Con il presente utensile è possibile'utilizzare escludivamente gli elementi di fissaggio seguenti.

Punti metallica corona calibro 18

Fig.11

Massimo
Fig.12: (1) 38 mm

Minimo

Fig.13: (1) 1,25 mm (2) 13 mm (3) 3,5 mm (4) 1,05 mm

Rimozione dei punti metallici

Per rimuovere i punti metallici, seguire le procedure della sezione "Caricamento della graffatrice" al contrario.

Adattatore della punta

Per evitare che la superficie del pezzo in lavorazione venga graffiata o danneggiata, utilizzare l'adattatore della punta.

Fig.14: 1. Adattatore della punta 2. Elemento di contatto

Un adattatore della punta di riserva è conservato nell'ubicazione individata nella figura.
Fig.15: 1. Adattatore della punta di riserva

Collegamento del tubo flessibile dell'aria

Fig.16: 1. Raccordo dell'aria 2. Presa dell'aria

Infilare la presa dell'aria del tubo flessibile dell'aria sul raccordo dell'aria presente sulla graffatrice. Accertarsi che la presa dell'aria si blocchi saldamente in posizione quando viene installata sul raccordo dell'aria.

Un giunto per tubi flessibili delve essere installato sull'tensile o in prossimità di quest's ultimo, in modo tale che il serbatoio di pressione si scarichi nel momento in cui viene scollegato il giunto di erogazione dell'aria.

FUNZIONAMENTO

ATTENZIONE: Accertarsi che tutti i sistemi di sicurezza funzionino correttamente prima dell'uso.

Selezione della modalità operativa

ATTENZIONE: Accertarsi sempre che il selezione della modalità di azionamento sa impostato correttamente sulla posizione per la modalità di applicazione dei punti metallici desiderata, prima di applicare i punti metallici.

Modalità di azionamento singolo in sequenza:

Épossibleapplicareun singolo punto metallicomedienteuna singolaoperazionein sequenza.

Selezionare esta modalità quando si intende applicare un singolo punto metallico con cura e in modo preciso.

Per selezionare questa modalità, impostare il selettore della modalità di azionamento sulla posizione

Modalità di azionamento a contatto:

É possibile applicare i punti metallici ripetutamente appoggiando l'elemento di lavoro più si tiene premuto il grilletto.

Per selezionare questa modalità, impostare il selettore della modalità di azionamento sulla posizione.

Controllo del funzionamento corretto prima dell'uso

Prima dell'uso, controllare sempre i punti seguenti.

— Accertarsi che l'utensile non funzioni se si è soltanto collegato il tubo flessibile dell'aria.
— Accertarsi che l'utensile non funzioni se si è soltanto premuto il grilletto.
- Accertarsi che l'utensile non funzioni se si è soltanto appoggiato l'elemento di contatto contro il pezzo in lavorazione senza aver premuto il grilletto.
In modalità di azionamento singolo in sequenza, accertarsi che l'utensile non funzioni quando si preme prima il grilletto e poi si appoggia l'elemento diicontatto contro il pezzo in lavorazione.

Azionamento singolo in sequenza

Appoggiare l'elemento di fatto contro il pezzo in lavorazione e premere a fondo il grilletto.

Dopo l'applicazione del punto metallico, rilasciare l'elemento di contatto, quindi rilasciare il grilletto.

Fig.18

ATTENZIONE: Non appoggiare l'elemento di contatto contro il pezzo in lavorazione con forza eccessiva. Inoltre, premere a fondo il grilletto e tenerlo premuto per 1-2 secondi dopo l'applicazione dei punti metallici.

Anche nella modalità di "Azionamento singolo in sequenza", un grilletto premuto a metà causa un'applicazione di un punto metallico imprevista, quando l'elemento di lavoro entra di nuovo in lavoro con il pezzo in lavorazione.

Azionamento aconto

Fig.17: 1. Selettore della modalità di azionamento

Premere prima il grilletto, quando appoggiare l'elemento di contatto contro il pezzo in lavorazione.

Fig.19

Indicatore di esaurimento

Quando il numero residuo di punti metallici nel caricatore si riduce, l'indicatore di esaurimento diventa rosso. Ricaricare i punti metallici quando l'indicatore di esaurimento diventa rosso.

Fig.20: 1. Indicatore di esaurimento

Rimozione dei punti metallici inceppati

ATTENZIONE: Rilasciare sempre il grilletto e scollegare il tubo flessibile prima di rimuovere punti metallici inceppati.
ATTENZIONE: Non utilizzato punti metallici o un nastro di punti metallici deformati. In caso contrario, si causa un'alimentazione scadente dei punti metallici.

NOTA: Mantenere sempre la parte posteriore dello sportellino scorrevole quando si preme la leva.
Quando nel caricatore sono caricati i punti metallici, lo sportellino scorrevole si après improvisamente, se si preme la leva.

Per rimuovere il nastro di punti metallici, attenersi alla procedura di "Rimozione dei punti metallici" e rimuovere i punti metallici inceppati dal binario dei punti metallici.

MANUTENZIONE

ATTENZIONE: Prima di tentare di eseguire interventi di ispezione o manutenzione, rilasciare sempre il grilletto e scollegare il tubo flessibile dell'aria dall'utensile.

AVVISO: Non utilizzato mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Punti metallici

Maneggiare i nastri di punti metallici e le relative scatole con attenzione. Qualora i nastri dei punti metallici siano stati maneggiati in modo brusco, potrebbero essere deformati e causare un'alimentazione scadente dei punti metallici.

Evitare di conservare i punti metallici in ubicazioni molto umide o calde, oppure in ubicazioni esposte alla luce diretta del sole.

Manutenzione della graffatrice

Controllare sempre le condizioni generali dell'utensile e l'eventuale presenza di viti allentate, prima dell'uso. Serrarle, se necessario.

Con l'utensile scollegato, effettuare un'ispezione giornaliera per assicurare che l'elemento di lavoro e il grilletto si muovano liberamente. Non utilizzato l'utensile qualora l'elemento di lavoro o il grilletto restino bloccati in posizione o inceppati.

Quando l'utensile non deve essere utilizzato per un periodo di tempo prolongato, lubrificarlo utilizzando olio per utensili pneumatici e riporlo in un luogo sicuro. Evitare l'esposizione alla luce diretta del sole e/o ad ambienti umidi o caldi.

Fig.21

Manutenzione del compressore, del gruppo dell'aria e del tubo flessibile dell'aria

Dopo il lavoro, scaricare sempre il serbatoio del compressore e il filtro dell'aria. Qualora si consenta la penetrazione di umilità nell'utensile, si potrebbero causare prestazioni scadenti e un potenziale guasto dell'utensile.

Fig.22: 1. Rubinetto di scarico
Fig.23: 1. Filtro dell'aria

Verificare a intervalli regolari la presenza di una quantità sufficiente di olio per utensili pneumatici nell'oliatore del gruppo dell'aria. Il mancato mantenimento di una lubrificazione sufficiente causa una rapida usura delle guarnizioni circolari.

Fig.24: 1. Oliatore 2. Olio per utensili pneumatici

Tenere il tubo flessibile dell'aria lontano dal calorie (oltre 60^ ) e da sostanze chimiche (solventi, acidi o alcali forti). Inoltre, far passare il tubo flessibile lontano da ostacoli sui quali potrebbe restare pericolosamente impigliato durante l'uso. I tubi flessibili devonoanche essere orientati lontano da bordi affiliati e aree che potrebbero causarne il danneggiamento o l'abrasione.

Per preservare la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni e qualsiasi altri intervento di manutenzione e di regolazione devono essere eseguita da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.

ACCESSORI OPZIONALI

ATTENZIONE: Questi accessori o componenti aggiuntivi sono consigliati per l'uso con l'utensile Makita specificato nel presente manuale.

L'impiego di altri accessori o componenti aggiuntivi\ puo costituire un rischio di lesions alle persone.

Utilizzare gli accessori o i componenti aggiuntivi solo per il loro scopo prefissato.

Per ottenere ulteriori dettagli relativamente a questi accessori, rivolgersi a un centro di assistenza Makita.

Punti metallici
- Tubo flessibile dell'aria
- Occhiali di sicurezza

NOTA: Alcuni articoli nell'elenco potrebbero essere inclusi nell'imballaggio dell'utensile come accessori standard. Tali articoli potrebbero variare da nazione a nazione.

TECHNISCHE GEGEVENS
