D26501 - Planya DEWALT - Ücretsiz kullanım kılavuzu

Teknik Özellikleri	DEWALT D26501 elektrikli rende, güç 650 W, rende genişliği 82 mm, rende derinliği 2 mm'ye kadar.
Kullanım	Ahşap yüzeylerin rendelenmesi, kapı ayarı ve mobilya bitişleri için idealdir.
Bakım ve Onarım	Bıçakların düzenli temizliği, hareketli parçaların yağlanması, elektrik kablolarının kontrolü.
Güvenlik	Korumalı gözlük kullanın, ıslak yüzeylerden kaçının, havalandırma deliklerini tıkamayın.
Genel Bilgiler	Ağırlık 3,2 kg, 3 yıl garanti, dahil aksesuarlar: derinlik kılavuzu, rende bıçağı.

Sık sorulan sorular - D26501 DEWALT

DEWALT D26501 rende nasıl açılır?

Rendeyi açmak için, elektrik prizine takın ve aletin gövdesinde bulunan açma düğmesine basın.

Kesme derinliği nasıl ayarlanır?

Rendenin üstündeki derinlik ayar kolunu kullanın. Derinliği artırmak için saat yönünde, azaltmak için saat yönünün tersine çevirin.

Rende çalışmıyorsa ne yapmalıyım?

Öncelikle aletin doğru şekilde takılı olduğundan ve prizde elektrik olduğundan emin olun. Sorun devam ederse, ek arıza giderme talimatları için kullanım kılavuzuna bakın.

Rende bıçakları nasıl değiştirilir?

Sağlanan anahtarla bıçak sabitleme vidalarını gevşetin. Aşınmış bıçakları çıkarın ve yönüne dikkat ederek yenilerini takın. Vidaları sıkıca sıkın.

Rende ahşapta iz bırakıyor, ne yapmalıyım?

Bıçakların iyi bilenmiş ve doğru takılmış olduğundan emin olun. Ayrıca, çalıştığınız ahşap türü için kesme derinliğinin uygun olup olmadığını kontrol edin.

Rende kullanımdan sonra nasıl temizlenir?

Rendeyi prizden çekin ve toz ile kalıntıları temizlemek için kuru bir bez kullanın. Aleti temizlemek için asla su veya sıvı ürünler kullanmayın.

Rende ahşap dışındaki malzemelerde kullanılabilir mi?

DEWALT D26501 rende esas olarak ahşap için tasarlanmıştır. Bıçaklara zarar verebileceğinden metal veya plastik gibi sert malzemelerde kullanmaktan kaçının.

Rende nasıl doğru şekilde saklanır?

Rendeyi kuru ve serin bir yerde, tercihen orijinal kutusunda saklayın. Kazaları önlemek için bıçakların korunduğundan emin olun.

KULLANIM KILAVUZU D26501 DEWALT

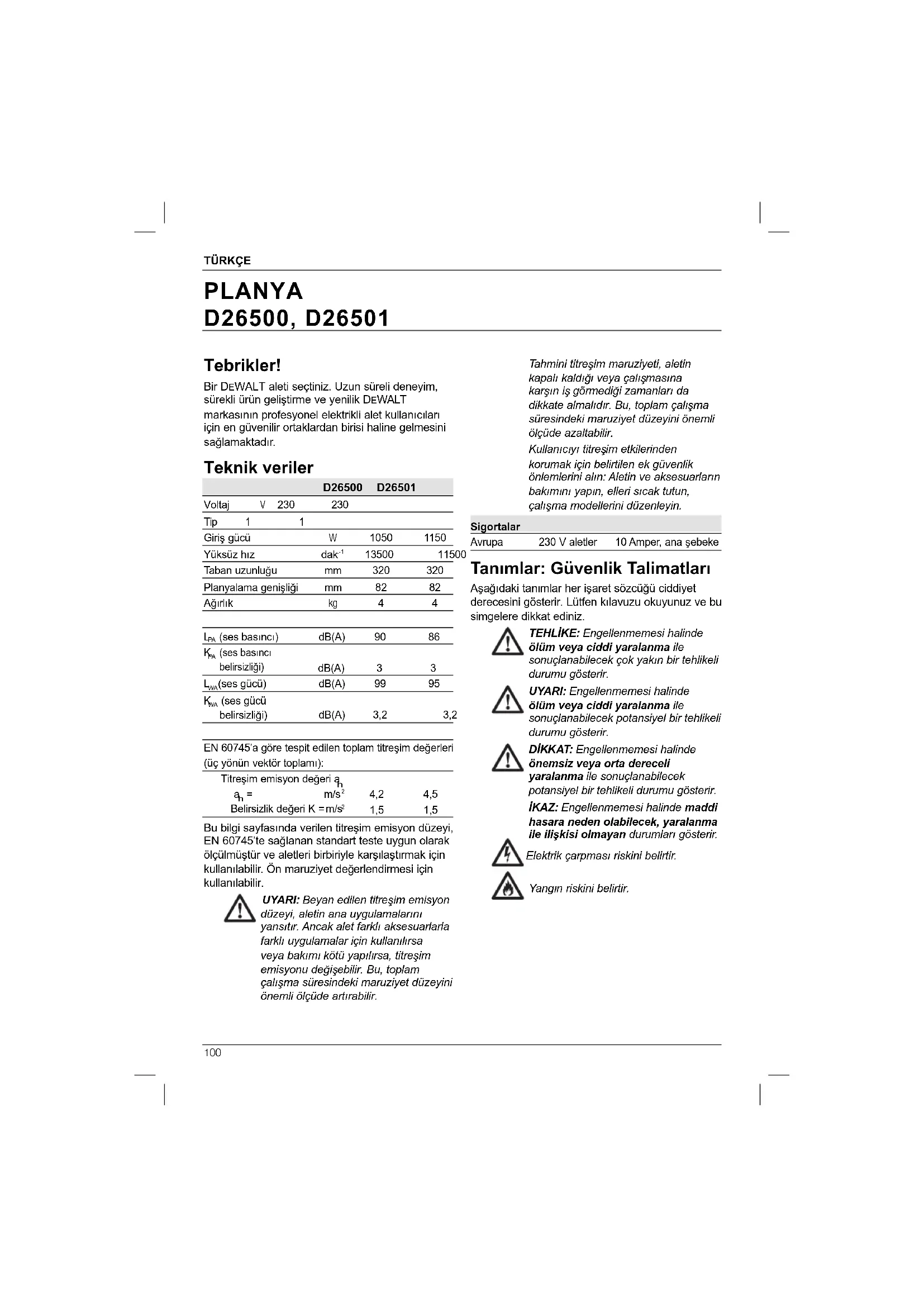

PLANYA D26500, D26501 Tebrikler! Bir DEWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DEWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesini sağlamaktadır. Teknik veriler D26500 D26501 Voltaj V 230 230 Tip 1 1 Giriş gücü W 1050 1150 Yüksüz hız dak .-1

Taban uzunluğu mm 320 320 Planyalama genişliği mm 82 82 Ağırlık kg 4 4

(ses basıncı) dB(A) 90 86

(ses basıncı belirsizliği) dB(A) 3 3

(ses gücü belirsizliği) dB(A) 3,2 3,2 EN 60745’a göre tespit edilen toplam titreşim değerleri (üç yönün vektör toplamı): Titreşim emisyon değeri a

4,2 4,5 Belirsizlik değeri K = m/s

1,5 1,5 Bu bilgi sayfasında verilen titreşim emisyon düzeyi, EN 60745’te sağlanan standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Ön maruziyet değerlendirmesi için kullanılabilir. UYARI: Beyan edilen titreşim emisyon düzeyi, aletin ana uygulamalarını yansıtır. Ancak alet farklı aksesuarlarla farklı uygulamalar için kullanılırsa veya bakımı kötü yapılırsa, titreşim emisyonu değişebilir. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde artırabilir. Tahmini titreşim maruziyeti, aletin kapalı kaldığı veya çalışmasına karşın iş görmediği zamanları da dikkate almalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir. Kullanıcıyı titreşim etkilerinden korumak için belirtilen ek güvenlik önlemlerini alın: Aletin ve aksesuarların bakımını yapın, elleri sıcak tutun, çalışma modellerini düzenleyin. Sigortalar Avrupa 230 V aletler 10 Amper, ana şebeke Tanımlar: Güvenlik Talimatları Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkat ediniz. TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumu gösterir. UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumu gösterir. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumları gösterir. Elektrik çarpması riskini belirtir. Yangın riskini belirtir.TÜRKÇE

AT Uygunluk Beyanatı

D26500, D26501 DEWALT, “teknik veriler” bölümünde açıklanan bu ürünlerin 2006/42/EC, EN 60745-1 ve EN 60745-2-14 normlarına uygun olarak tasarlandığını beyan eder. Bu ürünler ayrıca 2004/108/EC Direktifi ile uyumludur. Daha fazla bilgi için, lütfen aşağıdaki adresten DEWALT ile irtibata geçin veya kılavuzun arkasına bakın. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DEWALT adına vermiştir. Horst Grossmann Başkan Yardımcısı, Mühendislik ve Ürün Geliştirme DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Almanya

UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunu okuyun. Elektrikli El Aletleri İçin Genel Güvenlik Talimatları UYARI! Bütün güvenlik uyarılarını ve talimatlarını mutlaka okuyun. Bu talimatların herhangi birisine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma riskine neden olabilir. BÜTÜN UYARI VE GÜVENLİK TALİMATLARINI İLERİDE BAKMAK ÜZERE MUHAFAZA EDİN Aşağıda yer alan uyarılardaki “elektrikli alet” terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifade etmektedir.

1) ÇALIŞMA ALANININ GÜVENLİĞİ

a) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiye çıkartır. b) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanı

ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlar çıkartır. c) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağıtıcı şeyler kontrolü kaybetmenize neden olabilir.

2) ELEKTRİK GÜVENLİĞİ

a) Elektrikli aletlerin fişleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır. b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmam

yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riski vardır. c) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskini arttıracaktır. d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini arttırır. e) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır. f) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskini azaltır.

a) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisiTÜRKÇE

altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir. b) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmaları azaltacaktır. c) İstem dışı çalıştırılmasını önleyin. Cihazı güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düğme üzerinde bulunacak

ekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiye çıkartır. d) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya neden olabilir. e) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanak tanır. f) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalara takılabilir. g) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleri azaltabilir.

4) ELEKTRİKLİ ALETLERİN KULLANIMI VE

BAKIMI a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenli çalışacaktır. b) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesi gerekmektedir. c) Herhangi bir ayarlama, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağı ndan çekin ve/veya aküyü aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskini azaltacaktır. d) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasından kaynaklanır. f) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara neden olabilir.

a) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili D EWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlayacaktır. Planyalar için Özel Ek Güvenlik Önlemleri

• Aleti bırakmadan önce kesicinin durmasını bekleyin. Açıkta kalan bir kesici yüzeyle temas edip kontrol kaybına ve yaralanmaya neden olabilir.

• Kesici kendi kablosuna temas edebileceğinden elektrikli aleti, yalnızca izole edilmiş sap yüzeylerinden tutun. Elektrik akımı bulunan kablolarla temas halinde akım, elektrikli aletin iletken metal parçaları üzerinden operatöre iletilerek elektrik çarpmasına yol açabilir.

• İş parçasını stabil bir yüzeye sabitlemek ve desteklemek için kelepçe veya başkaTÜRKÇE

pratik yöntemler kullanın. İş parçasını el veya vücudunuzla tutmak dengesizdir, kontrol kaybına neden olabilir.

• Toz maskesi kullanın. Diğer Riskler İlgili güvenlik düzenlemelerinin uygulanması ve güvenlik cihazlarının kullanılmasına rağmen, bazı risklerden kaçınmak mümkün değildir. Bunlar: – İşitme kaybı. – Sıçrayan parçacıklardan kaynaklanan yaralanma riski. – Çalışma sırasında ısınan aksesuarlardan kaynaklanan yanık tehlikesi. – Uzun süreli kullanımdan kaynaklanan yaralanma riski. Alet Üzerindeki Etiketler Alet üzerinde aşağıdaki semboller gösterilir: Kullanmadan önce kullanım kılavuzunu okuyun. TARİH KODU KONUMU (ŞEKİL [FIGURE] 1) İmalat yılını da içeren Tarih Kodu (aa) gövdeye basılıdır. Örnek: 2010 XX XX İmalat Yılı Ambalaj İçeriği Ambalaj içeriğinde şunlar bulunmaktadır: 1 Planya 1 Paralel korkuluk 1 Lamba derinlik engeli 1 Kelebek cıvata 1 Anahtar 1 Talaş atma aparatı 1 Talaş saptırıcı (sadece K-modeli) 1 Toz torbası (sadece K-modeli) 1 Toz emme adaptörü 1 Alet kutusu (sadece K-modeli) 1 Kullanım kılavuzu 1 Parça şeması

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontrol edin.

• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zaman ayırın. Tanımlama (şekil 1) UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmayla sonuçlanabilir. a. Açma/kapama düğmesi b. Kilitleme düğmesi c. Talaş tahliye çıkışı d. Planyalama derinlik ayar düğmesi/ön tutamak e. Planyalama derinlik ayarı f. Park tabanı SABIT HIZ ÖZELLIĞI (D26501) Sabit hız özelliği, yük altındayken kesme hızını korur. Bu, daha az gürültü ve sabit kesme hızı anlamına gelir. Daha da önemlisi aleti iş parçasından kaldırdığınızda hız çok fazla artmaz. ELEKTRONIK FREN (D26501) Elektronik fren on/off (açma/kapama) düğmesi bırakıldığında kesicileri durdurur. KULLANIM ALANI D26500/D26501 planyalar profesyonel ahşap planyalama işlemleri için tasarlanmıştır. Islak koş ullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlardaKULLANMAYIN. Bu planyalar profesyonel elektrikli aletlerdir. Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaret edilmelidir. Elektrik emniyeti Elektrik motoru sadece tek bir voltaj için tasarlanmıştır. Her zaman güç kaynağının, etiket plakasındaki voltajla aynı olup olmadığını kontrol edin. DEWALT aletiniz EN 60745 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur. Güç kablosu hasarlıysa, D EWALT yetkili servisinden temin edilebilen özel olarak hazırlanmış bir kabloyla değiştirilmelidir. Uzatma kablosu kullanılması Uzatma kablosu kullanılması gerekiyorsa bu aletin giriş gücüne (teknik verilere bakın) uygun onaylı bir 3 damarlı uzatma kablosu kullanın. MinimumTÜRKÇE

; maksimum uzunluk 30 m’dir. Bir kablo makarası kullanırken, her zaman kabloyu tamamen makaradan çıkarın.

MONTAJ VE AYARLAMALAR

UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir. Kesme Bıçaklarının Değiştirilmesi (şekil 2) Bu alete takılı kesme bıçakları çift taraflıdır . Her iki yüz de eskimişse, kesme bıçaklarının değiştirilmesi gerekir. UYARI: Bıçakları daima aynı zamanda değiştirin.

1. Kesme kafasını (g) ilk bıçak görünene kadar

2. Birlikte verilen anahtarı kullanarak cıvataları (h)

3. Yan siperi (i) yukarı kaldırın.

4. Bıçağı (j) tutucusundan dışarı çekin.

5. Bıçağı ters çevirin veya değiştirin.

6. Bıçağı tutucuya takın. Lamba tarafında

(örn. siperin takılı olduğu taraf), kesici bıçak planyalama tabanıyla aynı hizada olmalıdır.

7. Bıçakları aşağıda açıklandığı gibi ayarlayın.

8. Cıvataları (h) sıkın

Diğer bıçak için yapılan işlemleri tekrarlayın. Bıçağın Ayarlanması (şekil 2)

1. Kesme derinliğinin 0 mm’ye ayarlanmış

olduğundan emin olun.

2. Bıçağın (j) her iki uçtaki konumunu kontrol

edin. Düz bir nesneyi planyalama tabanı üzerinde bir su terazisi gibi kullanın.

3. Bıçağın ucu planyalama taban yüzeyiyle aynı

4. Ayar gerekirse, aşağıdaki gibi devam edin:

Bıçak ucu planyalama tabanıyla hizalanana kadar her ayar vidasını (k) içe veya dışa doğru döndürün. Kesme Derinliğini Ayarlama (şekil 1) Planaylama derinlik ayar düğmesini (d) döndürün. Ayar düğmesinin her turu 4,0 mm derinlik değişimine eşittir. Her bir kademe 0,1 mm kesme derinliğine eşittir. Paralel Korkuluğun Takılması, Sökülmesi ve Ayarı (şekil 3) Paralel korkuluk (l) dar iş parçalarında aletin en iyi şekilde kontrol edilebilmesi için kullanılır. Paralel korkuluk, aletin her iki yanına da takılabilir.

1. Paralel korkuluğu (l) korkuluk kenarının, aletin

ön kısmından kesme kafası arkasına kadar kılavuzluk görevini yapacak şekilde takın.

2. Paralel korkuluğu, her iki yandan birindeki diş

açılmış deliğe (m) takın.

3. Kelebek cıvatayı (n) sıkın.

Paralel korkuluğu sökmek için, kelebek cıvatayı sökün.

PARALEL KORKULUĞU AYARLAMAK IÇIN

1. Kelebek cıvatayı (o) gevşetin.

2. Korkuluğu, yalnızca kesme kafasının iş

parçası yüzeyini kesebileceği kadar alan kalacak şekilde ayarlayın.

3. Kelebek somunu sıkın.

Lamba Derinlik Engelinin Takılması, Sökülmesi ve Ayarı (şekil 4)

1. Derinlik engelini (p) takın.

2. Kelebek cıvatayı (q), diş açılmış delik

(m) içinde skaladan yararlanarak istenen yükseklikte sıkın. Derinlik engelini sökmek için, kelebek cıvatayı sökün. Talaş Atma Aparatının Takılması ve Sökülmesi (şekil 5, 6) Bu alet talaşın, hem sağdan ve hem de soldan tahliyesi için kullanılabilir. Sağdan talaş tahliyesi için (şekil 5), alet atma aparatı ile veya atma aparatı olmaksızınTÜRKÇE

kullanılabilir. Atma aparatı bir toz emme sistemine bağlandığında, toz emme adaptörü ile birlikte kullanılmalıdır.

1. Atma aparatı (r) yerine oturana kadar sağ

talaş tahliye çıkışına (c) bastırın.

2. Atma aparatını çıkarmak için, kolu (s) kaldırın

ve atma aparatını çekin. Soldan talaş tahliyesi için (şekil 6), her zaman atma aparatı kullanılmalıdır.

1. Yaylı kapağı (t) açmak için kolu (s) kaldırın.

2. Atma aparatını (r) yerine oturana kadar sol

talaş tahliye çıkışına (c) bastırın.

ını çıkarmak için, kolu kaldırın ve atma aparatını çekin. Toz Emme (şekil 7–9) UYARI: Uygun olduğunda, yürürlükteki toz emme yönergeleri ile uyumlu bir toz emme sistemine bağlayın. Bu alet, toz torbası veya bir toz emme sisteminin bağlanması için adaptörle birlikte sunulur. Toz torbası, K modelleri için standarttır ve tüm diğer modeller için de seçeneğe bağlı olarak mevcuttur.

1. Talaş atma aparatını (r) gösterildiği şekilde

çıkışa (c) bağlayın.

2. Toz torbasını (u) talaş atma aparatına

bir toz emme sistemine bağlayın. TOZ TORBASININ TAKILMASI (ŞEKIL 9)

1. Açık uçlu yuvaları (z) çentiklerle (y) hizalayın

ve yönlendiriciyi (w) torbaya (x) takarak toz torbasını yerleştirin.

2. Montaj aksamını saat yönünde döndürerek

3. Toz torbasını açmak için halkalar

ı (zz) serbest bırakın.

4. Toz torbasını yukarıda anlatıldığı şekilde takın.

• Kesme Derinliğini ayarlayın.

• gerekiyorsa, paralel korkuluğu takın ve ayarlayın.

• Talaş atma aparatını takın.

• Yalnızca keskin kesme bıçakları kullanın. KULLANMA Kullanma Talimatları UYARI: Güvenlik talimatlarına ve geçerli düzenlemelere her zaman uyun. UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. Uygun El Pozisyonu (şek. 10) UYARI: Ciddi yaralanma riskini azaltmak için, DAİMA şekilde gösterilen uygun el pozisyonunu kullanın. UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı aleti DAİMA sıkıca tutun. Doğru el pozisyonu bir el ön kol üzerinde (d), diğer el ana kol (t) üzerinde olacak şekildedir. Açma Kapama (şekil 1) Aletinizin on/off (açma/kapama) (a) düğmesi güvenlik gerekçesiyle bir lock-off (kilit-açık) düğmesi (b) içerir.

1. Aletin kilidini açmak için lock-off (kilit-açık)

2. Aleti çalıştırmak için açma/kapama düğmesine

(a) basın. on/off (açma/kapama) düğmesi serbest bırakıldığında makinenin istemsiz çalışmasını önlemek amacıyla lock-off (kilit- açık) düğmesi otomatik olarak devreye girer. UYARI: Kesiciler iş parçasıyla veya diğer malzemelerle temas halindeyken aleti açıp kapatmayın. Planyalama (şekil 1)

1. Aleti çalıştırın.

2. Aleti iş parçası üzerinde yavaşça hareket

• Kesme hızı, özellikle maksimum kesme derinliği ve maksimum planyalama genişliği kullanıldığında çok yüksek olmamalıdır.

• Unutmayın, birden fazla sığ kesik tek bir derin kesikten daha iyidir.TÜRKÇE

• Çalışma bittiğinde ve prizden çıkarmadan önce her zaman aleti kapatın. Alette bir park tabanı (f) bulunur. Kapatıldıktan sonra bıçakların tamamen durması beklenmeden alet bırakılabilir. Lamba

1. Paralel korkuluğu takın ve ayarlayın.

2. Lamba derinlik engelini takın ve ayarlayın.

3. Planyalama işlemindeki gibi devam edin.

Kenarlara Oluk Açma Taban burun parçasındaki V oluklar kenarlara oluk açabilmenizi sağlar. Toz Torbasının Boşaltılması (şekil 7–9) Toz torbasında biriken talaş miktarı şeffaf yönlendiriciden belirlenebilir.

1. Toz torbasını (u) çıkartın.

2. Saat yönü tersi istikametinde çevirerek

yönlendiriciyi torbadan çıkartın.

3. Torbanın içerisindekileri bir çöp kutusuna

4. Açık uçlu yuvaları (z) çentiklerle (y) hizalayın

ve yönlendiriciyi (w) torbaya (x) takarak toz torbasını yeniden yerleştirin.

5. Montaj aksamını saat yönünde döndürerek

6. Toz torbasını tekrar yerine takın.

Toz Emme (şekil 7–9) Alet uzun süre iç mekanlarda kullanıldığında, uygulanan toz emme yönergelerine uygun şekilde tasarlanmış bir toz emme sistemi kullanın. BAKIM DEWALT elektrikli aletiniz uzun süre boyunca minimum bakımla çalışmak üzere tasarlanmıştır. Aletin uzun süre boyunca verimli bir şekilde çalışması, uygun bakımın ve düzenli temizliğin yapılmasına bağlıdır. UYARI: Yaralanma riskini azaltmak için aksesuarları takıp çıkarmadan önce, ayarlarla oynamadan veya değiştirmeden önce ya da tamir yaparken aleti kapatın ve makineyi güç kaynağından ayırın. Tetik düğmesinin kapalı konumda olduğunu kontrol edin. Aletin yanlışlıkla çalıştırılması yaralanmaya neden olabilir. Yağlama Bu aletin ilave yağlanmasına gerek yoktur. Temizleme UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesi takın. UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içine daldırmayın. İlave aksesuarlar UYARI: DEWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DEWALT tarafından tavsiye edilen aksesuarlar kullanılmalıdır. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıyla görüşün.TÜRKÇE

Çevrenin korunması Ayrı toplama. Bu ürün normal evsel atıklarla birlikte imha edilmemelidir. Herhangi bir zamanda D EWALT ürününüzü değiştirmek isterseniz ya da artık kullanılamaz durumdaysa, normal evsel atıklarla birlikte atmayın. Bu ürünü ayrı toplama için ayırın. Kullanılmış ürünlerin ve ambalajların ayrı olarak toplanması bu maddelerin geri dönüşüme sokularak yeniden kullanılmasına olanak tanır. Geri dönüşümlü maddelerin tekrar kullanılması çevre kirliliğinin önlenmesine yardımcı olur ve ham madde ihtiyacını azaltır. Yerel yönetmelikler, elektrikli ürünlerin evlerden toplanıp belediye atık tesislerine aktarılması veya yeni bir ürün satın alırken perakende satıcı tarafından toplanması yönünde hükümler içerebilir. DEWALT, hizmet ömrünün sonuna ulaşan DEWALT ürünlerinin toplanması ve geri dönüşüme sokulması için bir imkan sunmaktadır. Bu hizmetin avantajlarından faydalanmak için, lütfen, ürününüzü bizim adımıza teslim alacak herhangi bir yetkili servise iade edin. Bu kılavuzda belirtilen listeden size en yakın yetkili servisin yerini öğrenebilirsiniz. Alternatif olarak, yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler ve tam ayrıntıları İnternette www.2helpU.com adresinde mevcuttur.TÜRKÇE

GARANTİ DEWALT ürünlerinin kalitesinden emindir ve bu yüzden profesyonel kullanıcılar için kanunlarda belirtilen taleplerin üstünde bir garanti sunmaktadır. Bu garanti metni bir ilave niteliğinde olup profesyonel bir kullanıcı olarak sahip olduğunuz sözleşmeden doğan haklara veya profesyonel olmayan, özel bir kullanıcı olarak sahip olduğunuz yasal haklara hiçbir şekilde zarar vermez. İşbu garanti Avrupa Birliği’ne üye ülkeler ile Avrupa Serbest Ticaret Bölgesi sınırları dahilinde geçerlidir.

Satın almış olduğunuz D EWALT ürünü, satın alma tarihinden itibaren 30 gün içerisinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servise götürülüp; DEWALT Merkez Servis onayı ile değiştirilebilir veya gerekirse tamir edilir. Bu haktan yararlanmak için: Ürünün satın alındığı şekliyle, orijinal tüm parçaları ile birlikte satın alındığı yere teslimi;

• Fatura ve garanti kartının ibrazı;

• Uygulamanın satın alım tarihi itibariyle ilk 30 gün içerisinde gerçekleşmesi;

• Ürün performansının ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir. Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

Yasal garanti süresi dahilinde tüm DEWALT ürünleri satın alma tarihinden itibaren bir yıl süreyle ücretsiz servis desteğine sahiptir. Sadece bir defaya mahsus olmak üzere ürününüz DEWALT Yetkili Servisinde işçilik bedeli alınmadan tamir edilir veya bakımı yapılır. Fatura ve garanti kartı ibrazı gerekmektedir. Aksesuarlar ve garanti koşulları haricinde yedek parçalar dahil değildir.

• BİR YIL TAM GARANTİ • Sahip olduğunuz DEWALT ürünü satın alma tarihinden itibaren 12 ay içinde hatalı malzeme veya işçilik nedeniyle bozulursa, DEWALT aşağıdaki şartlara uyulması koşuluyla ücretsiz olarak tüm kusurlu parçaların yenilenmesini veya -kendi insiyatifine bağlı olarak- satın alınan ürünün değiştirilmesini garanti eder:

• Ürün hatalı kullanılmamıştır;

• Ürün yıpranmamış, hırpalanmamış ve aşınmamıştır;

• Yetkili olmayan kişilerce tamire çalışılmamıştır;

• Satın alma belgesi (fatura) ibraz edilmiştir.

• Ürün, tüm orijinal parçaları ile birlikte iade edilmiştir. Şikayet veya talepleriniz için satıcınıza,

EWALT kataloğunda yer alan size en yakın yetkili DEWALT servisine veya bu kullanma kılavuzunda belirtilen adresten DEWALT ofisine başvurun. Yetkili DEWALT servislerinin listesi ve satış sonrası hizmetlerimizle ilgili tüm bilgiler İnternette www.2helpU.com adresinde mevcuttur. Sanayi ve Ticaret Bakanlığı tebliğince kullanım ömrü 10 yıldır. Türkiye Distribütörü KALE HIRDAVAT VE MAKİNA A.Ş. Defterdar Mah. Savaklar Cad. No. 15 34050 Edirnekapı Eyüp İstanbulΕΛΛΗΝΙΚΑ
