D26501 - Höylä DEWALT - Ilmainen käyttöohje ja opas

Tuotetyyppi	Höylä
Merkki	DeWalt
Malli	D26501
Nimellisjännite	230 V
Tehonkulutus	1150 W
Tyhjäkäyntinopeus	11500 min⁻¹
Pohjan pituus	320 mm
Höyläysleveys	82 mm
Paino	4 kg
Äänenpainetaso	86 dB(A)
Äänitehotaso	95 dB(A)
Tärinäpäästöarvo	4,5 m/s² (epävarmuus K=1,5 m/s²)
Suurin leikkaussyvyys	4 mm (portaittainen säätö, 0,1 mm asteikkoväli)
Erikoistoiminnot	Vakionopeus ja elektroninen jarru
Terätyyppi	Käännettävät terät, vaihto pareittain
Yhdensuuntaisohjain	Sivukiinnitys, säädettävä
Urasyvyyden rajoitin	Sisältyy, korkeussäädettävä
Lastunpoisto	Oikealle tai vasemmalle, ejektorilla
Imujärjestelmä	Sovitin pölypussiin tai imuriin
Pölypussi	Sisältyy K-malleihin, muille valinnainen
Kuljetuslaatikko	Sisältyy K-malleihin
Kaksoiseristys	Luokka II, maadoitusta ei tarvita
Takuu	30 päivän tyytyväisyystakuu, 1 vuosi ilmainen huolto, 1 vuosi varaosat
Pakkauksen sisältö	Höylä, yhdensuuntaisohjain, syvyyden rajoitin, siipimutteri, avain, ejektori, ohjauslevy (K-mallit), pölypussi (K-mallit), imusovitin, kuljetuslaatikko (K-mallit), käyttöohje, räjäytyskuva

Usein kysytyt kysymykset - D26501 DEWALT

Kuinka vaihtaa leikkuuterät?

Pysäytä työkalu ja irrota se verkkovirrasta. Käännä teräpidikettä, kunnes näet terän. Irrota pultit mukana tulevalla avaimella, nosta sivusuojus, liu'uta terä pois pidikkeestä. Käännä terä tai vaihda se. Liu'uta uusi terä pidikkeeseen, säädä se höyläpohjan tasalle, kiristä pultit. Toista toiselle terälle.
Tärkeää: vaihda terät aina pareittain.

Kuinka säätää leikkaussyvyys?

Käännä etukahvassa olevaa höyläyssyyvyyden säätönuppia. Yksi kierros vastaa 4 mm:n syvyysmuutosta. Asteikon yksi jako vastaa 0,1 mm:ä. Säädä poistettavan materiaalin paksuuden mukaan.

Kuinka käyttää yhdensuuntaisohjainta?

Kokoa yhdensuuntaisohjain työntämällä se työkalun toisella puolella olevaan kierteitettyyn reikään ja kiristä siipimutteri. Säätöä varten löysää mutteria, aseta ohjain niin, että teräpidikkeen pinta jää riittävästi leikkausta varten, ja kiristä uudelleen. Ohjain voidaan asentaa vasemmalle tai oikealle.

Kuinka asentaa urasyvyyden rajoitin?

Asenna syvyyden rajoitin kierteitettyyn reikään mukana tulevan kulman avulla. Kiristä siipimutteri haluttuun korkeuteen. Irrota mutteri poistoa varten. Tämä rajoitin mahdollistaa hallitun syvyisten ponttien valmistuksen.

Kuinka vaihtaa lastunpoiston suunta?

Poisto oikealle: käytä ejektoria (valinnainen) työntämällä se oikeaan aukkoon, kunnes se napsahtaa. Poisto vasemmalle: ejektori on pakollinen - nosta vipu, työnnä ejektori vasempaan aukkoon, kunnes se napsahtaa, ja vapauta vipu. Irrota nostamalla vipua ja vetämällä.

Kuinka liittää pölynimuri?

Käytä mukana tulevaa imusovitinta. Asenna lastunpoistoejektori, kiinnitä sitten pölypussi tai liitä sovitin imuriin. Tämä mahdollistaa tehokkaan pölynpoiston höyläyksen aikana.

Mitä huoltoa tarvitaan?

Puhdista säännöllisesti ilmanvaihtoaukot paineilmalla. Kotelon puhdistukseen käytä kosteaa liinaa vedellä ja miedolla saippualla. Älä käytä liuottimia. Muita voiteluja ei tarvita. Tarkista terien kunto ja vaihda ne, jos ne ovat kuluneet.

Mitä tärkeitä turvallisuusohjeita on?

Käytä aina suojalaseja ja pölynaamaria. Odota, että terät pysähtyvät kokonaan ennen työkalun laskemista. Pidä työkalua eristetyistä tartuntapinnoista. Kiinnitä työkappale puristimilla. Irrota työkalu verkkovirrasta ennen säätöjä tai terän vaihtoa.

Kuinka tyhjentää pölypussi?

Irrota pölypussi. Poista ohjauslevy kiertämällä sitä vastapäivään. Tyhjennä pussi astiaan. Asenna takaisin kohdistamalla urat loviin ja kiertämällä myötäpäivään lukitaksesi. Kiinnitä pussi takaisin työkaluun.

Mitä tehdä vian tai varaosatarpeen sattuessa?

Ota yhteyttä valtuutettuun DeWalt-huoltokeskukseen. Käytä vain samanlaisia varaosia. Takuu kattaa yhden vuoden materiaali- ja valmistusvirheet. Säilytä ostotodistus. Löydät huoltokeskukset verkkosivulta www.2helpU.com.

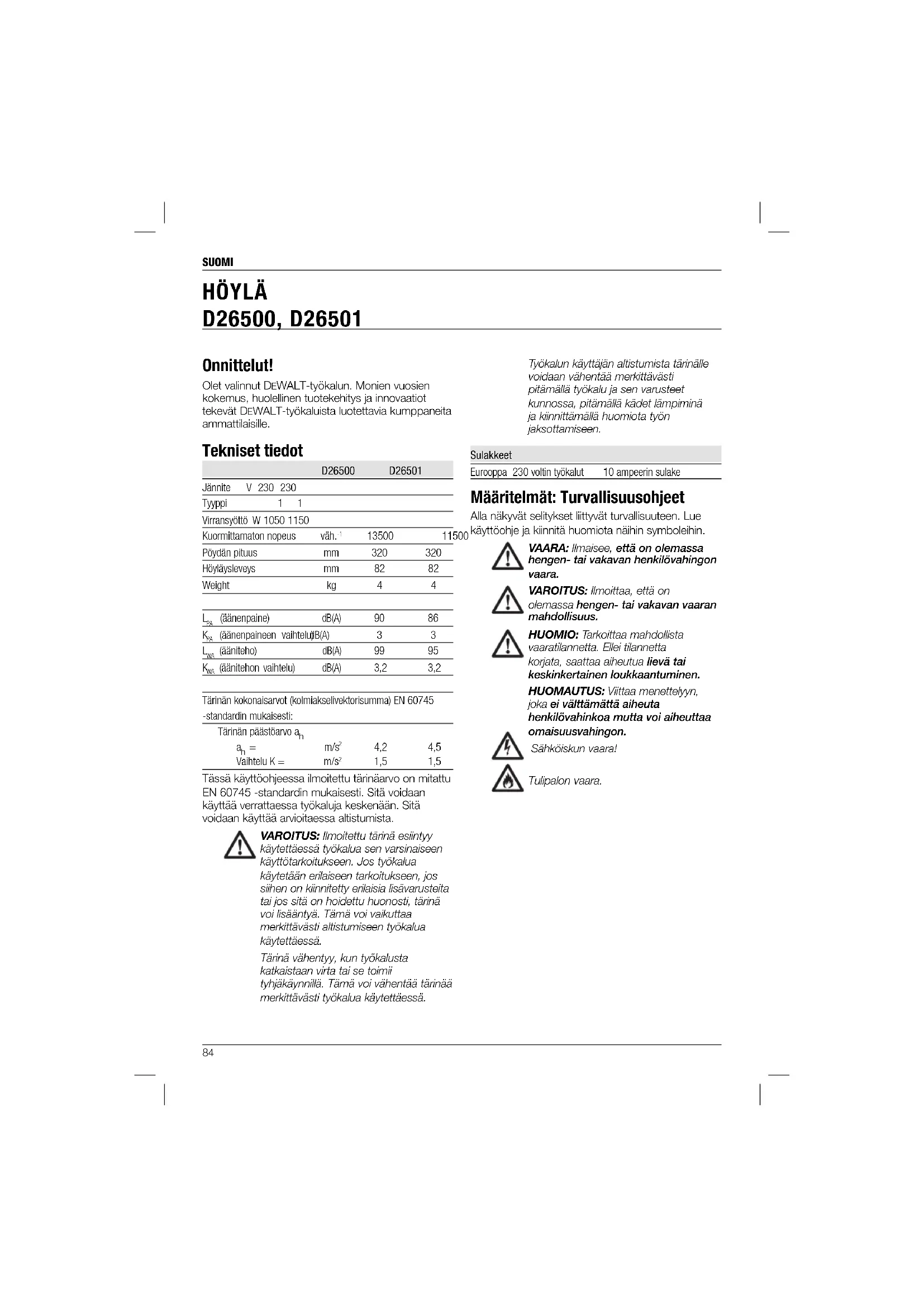

KÄYTTÖOHJE D26501 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 84

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedot

		D26500	D26501
Jännite	V 230 230
Tyyppl	1 1
Virransyöttö W 1050 1150
Kuormittamaton nopeus		väh.1	13500	113
Pöydän piluus		mm	320	320
Höyläysleveys		mm	82	82
Weight		kg	4	4
L_gA (äänenpaine)		dB(A)	90	86
K_gA (äänenpaincen vaihtelu)		dB(A)	3	3
L_WtE (ääniteho)		dB(A)	99	95
K_WtE (äänitehon vaihtelu)		dB(A)	3,2	3,2

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN 60745 -standardin mukaisesti:

Tärinän päästöarvo ah
ah=	m/s2	4,2	4,5
Vaihtelu K=	m/s2	1,5	1,5

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN 60745 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä.

Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

Sulakkeet

Eurooppa 230 voltin työkalut 10 ampeerin sulake

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sähköiskun vaara!

Tulipalon vaara.

SUOMI

EU-yhdenmukaisuusilmoitus

KONEDIREKTIIVI

D26500, D26501

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset:

2006/42/EC, EN 60745-1, EN 60745-2-14.

Nämä tuotteet täyttävät myös direktiivin 2004/108/EU vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Horst Grossmann

TUS: Loukkaantumisriskin

vähentämiseksi lue tämä käyttöohje.

Sähkötyökalun yleiset turvallisuusvaroitukset

VARQITUS! Lue kaikki

turvallisuusvaroitukset ja ohjeet Jos

varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai

vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökaluilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) TYÖSKENTELYALUEEN TURVALLISUUS

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.

b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi.

Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.

c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) SÄHKÖTURVALLISUUS

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.

b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.

d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) HENKILÖSUOJAUS

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.

c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun

SUOMI

kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.

d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Alä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUISTA HUOLEHTIMINEN

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.
e) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden

mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.

5) HUOLTO

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.

Lisäturvasääntöjä höylille

• Odota, että laite pysähtyy ennen kuin laitat työkalun alas. Paljaana olevan höylä saattaa tarttua pintaan, mikä voi aiheuttaa hallinnan menetyksen ja vakavan loukkaantumisen.
• Pidä sähkötyökalua vain sen eristetyistä tarttumapinnoista, koska höylä saattaa osua omaan johtoonsa. Laitteen osuminen jännitteiseen johtoon tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saada sähköiskun.
• Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollin menetykseen.
• Käytä pölysuojainta.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
• Lentävien kappaleiden aiheuttamat henkilövahingot.
• Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
• Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

PÄIVÄMÄÄRÄKOODIN SIJAINTI (KUVA [FIG.] 1)

Päivämääräkoodi (aa) on merkitty koteloon. Se sisältää myös valmistusvuoden.

Esimerkki:

2010 XX XX

Valmistusvuosi

Pakkauksen sisältö

Pakkauksen sisältö:

1 höylä
1 ohjausviivain
1 huullossyvyyden pysäytin
1 siipiruuvi
1 jakoavain
1 purunpoistoliitin
1 purunpoistonohjain (vain K-mallit)
1 pölypussi (vain K-mallit)
1 pölynpoiston sovitin
1 laukku (vain K-mallit)
1 Käyttöohje
1 Poikkileikkauspiirros

- Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä.

Kuvaus (kuva 1)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- tai henkilövahinkoja.

a. Virtakytkin
b. Lukituksen vapautuspainike
c. Purunpoisto
d. Höyläyksen syvyyden säätönuppi / etukahva
e. Höyläyssyvyyden asteikko
f. Seisontakenkä

JATKUVAN NOPEUDEN OMINAISUUS (D26501)

Jatkuvan nopeuden ominaisuus ylläpitää leikkausnopeuden kuormitettaessa. Tämä tarkoittaa vähemmän melua ja jatkuvan leikkausnopeuden. Tämän lisäksi nopeus ei kasva dramaattisesti, kun työkalu nostetaan pois työkappaleelta.

ELEKTRONINEN JARRU (D26501)

Elektroninen jarru pysäyttää laitteen toiminnan, kun virtakytkin vapautetaan.

KÄYTTÖTARKOITUS

D26500/D26501-höylät on tarkoitettu ammattimaiseen puun höyläämiseen.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Nämä höylät ovat ammattimaisia sähkötyökaluja.

ÄLÄ anna lasten koskea työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä.

Tämä DEWALT-työkalu on kaksoiseristetty EN 60745 -säädösten mukaisesti, joten maadoitusjohdinta ei tarvita.

Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DEWALTin huolto-organisaation kautta.

Jatkojohdon käyttäminen

Jos on käytettävä jatkojohtoa, käytä tälle työkalulle soveltuvaa 3-kaapelista jatkojohtoa. Lisätietoja on teknisissä tiedoissa. Johdinten pienin koko on 1,5 mm² ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOAMINEN JA SÄÄTÄMINEN

US: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtaktytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Leikkuuterän vaihtaminen (kuva 2)

Työkaluun kiinnitetyt leikkuuterät voi kääntää. Jos molemmat puolet ovat kuluneet, leikkuuterät täytyy vaihtaa.

US: Vaihda aina terät samanaikaisesti.

1. Kierrä varovasti teräpäätä (g) kunnes ensimmäinen terä tulee näkyviin.
2. Irrota pultit (h) mukana toimitetulla kiintoavaimella.
3. Vedä sivusuojus (i) ylös.
4. Liu'uta terä (j) pois pidikkeistään.
5. Käännä terä tai vaihda se uuteen.
6. Liu'uta terä pidikkeeseen. Uurtopuolella (eli puolella, jolle sivusuojus on asennettu), leikkuuterän täytyy olla samassa tasossa höyläyskengän kanssa.
7. Säädä terä alla kuvatulla tavalla
8. Kiristä pultit (h).
   Toista sama toisella terällä.

SUOMI

Terien säätö (kuva 2)

1. Varmista, että leikkuusyvyydeksi on asetettu 0 mm.
2. Tarkista terän (j) asento molemmissa päissä. Käytä tasaista esinettä tasaimena höyläyskengän päällä.
3. Terän kärjen täytyy olla samalla tasolla höyläyskengän pinnan kanssa.
4. Jos säätöä tarvitaan, tee se seuraavalla tavalla: Käännä jokaista säätöruuvia (k) sisään tai ulos tarpeen mukaan kunnes terän kärki on samalla tasolla höyläyskengän kanssa.

Leikkaussyvyyden säätäminen (kuva 1)

Käännä leikkaussyvyyden säätönuppia (d). Yksi säätönupin kierros vastaa 4,0 mm:n muutosta syvyydessä.

Yksi aste vastaa 0,1 mm:n leikkaussyvyyttä.

Ohjausviivaimen asentaminen, poistaminen ja säätö (kuva 3)

Ohjausviivainta (I) käytetään työkalun optimaaliseen hallintaan kapeissa työkappaleissa. Ohjausviivaimen voi asentaa työkalun molemmille puolille.

1. Kokoa ohjausviivain (I) niin, että ohjausviivaimen profili tarjoaa ohjausta työkalun edestä aina teräpään taakse.
2. Asenna ohjausviivain kierteiseen reikään (m) jommaltakummalta puolelta.
3. Kiristä siipiruuvi (n).

Irrota ohjausviivain irrottamalla siipiruuvi.

OHJAUSVIIVAIMEN HIENOSÄÄTÖ

1. Löysää siipimutteri (o).
2. Säädä ohjain niin, että teräpäätä on juuri tarpeeksi työkappaleen pinnan leikkaamiseen.
3. Kiristä siipimutteri.

Huillossyvyyden pysäyttimen asentaminen, poistaminen ja säätö (kuva 4)

1. Asenna pysäytin (p).
2. Kiristä siipipultti (q) halutulle korkeudelle kierteiseen reikään (m) asteikon avulla.

Irrota pysäytin irrottamalla siipiruuvi.

Purunpoistoliittimen asentaminen ja poistaminen (kuvat 5, 6)

Työkaluun voi liittää purunpoistoliittimen sekä vasemmalle että oikealle puolelle.

Kun halutaan poistaa purut oikealta puolelta (kuva 5), työkalua voidaan käyttää purunpoistoliittimen kanssa tai sitä ilman. Purunpoistoa täytyy käyttää yhdessä pölynpoiston sovittimen kanssa, kun se liitetään pölynpoistolaitteeseen.

1. Työnnä poistoliitin (r) oikeanpuoleiseen purunpoistoliitäntään (c), kunnes se napsahtaa paikalleen.
2. Poista poistoliitin nostamalla vipua (s) ja vetämällä poistoliitin pois.

Kun halutaan poistaa purut vasemmalle (kuva 6), poistoliitintä täytyy aina käyttää.

1. Nosta vipu (s) ja avaa jousitettu suljin (t).
2. Työnnä poistoliitin (r) vasemmanpuoleiseen purunpoistoliitänlään (c), kunnes se napsahtaa paikalleen.
3. Vapauta vipu.
4. Poista poistoliitin nostamalla vipua ja vetämällä poistoliitin pois.

Pölyn poistaminen (kuvat 7–9)

VAROITUS: Liitä pölypäästöjen säännösten mukainen pölynpoistolaite aina mahdollisuuksien mukaan.

Työkalussa on sovitin pölypussin tai pölynpoistolaitteen liittämiseen. Pölypussi on vakiona K-malleissa ja se on saatavissa lisävarusteena kaikkiin muihin malleihin.

1. Sovita purunpoistoliitin (r) aukkoon (c) kuvassa näytetyllä tavalla.
2. Liitä pölypussi (u) purunpoistoliittimeen.
3. Liitä työkalu vaihtoehtoisesti pölynpoistolaitteeseen käyttämällä sovitinta (v).

PÖLYPUSSIN KOKOAMINEN (KUVA 9)

1. Kokoa pölypussi kohdistamalla avautuvat aukot (z) koloihin (y) ja sovittamalla ohjain (w) pussiin (x).
2. Käännä kokoonpanoa myötäpäivään ja lukitse se paikalleen.
3. Vapauta lenkit (zz) ja kääri pussi auki.
4. Säädä pölypussia yllä kuvatulla tavalla.

SUOMI

Ennen käyttämistä

• Säädä leikkaussyvyys.
- Asenna ja säädä sivukahva tarpeen mukaan.
- Kiinnitä purunpoistoliitin.
- Käytä vain teräviä leikkuuteriä.

TOIMINTA

Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita ja määräyksiä.

US: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista.

Käsien oikea asento (kuva 10)

US: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa.

US: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa.

Käsien oikea asento tarkoittaa toisen käden pitämistä etukahvassa (d) ja toisen käden pitämistä pääkahvalla (t).

Käynnistäminen ja sammuttaminen (kuva 1)

Turvasyistä työkalun virtakytkin (a) on varustettu lukituksen vapautuspainikkeella (b).

1. Paina lukituksen vapautuspainiketta vapauttaaksesi työkalu.
2. Käynnistä työkalu painamalla virtakytkintä (a). Kun virtakytkin vapautetaan, lukituksen vapautuspainike kytkeytyy päälle ja estää koneen tahattoman käynnistymisen.

VAROITUS: Älä käynnistä tai sammuta työkalua, kun terät koskettavat työkappaletta tai muita materiaaleja.

Höyläys (kuva 1)

1. Käynnistä työkalu.
2. Liikuta työkalua hitaasti työkappaleen yli.

- Syöttönopeus ei saa olla liian suuri enityisesti silloin, kun käytetään suurinta leikkaussyvyyttä ja höyläysleveyttä.

• Muista, että useat matalat leikkaukset ovat parempia kuin yksi syvä.
• Sammuta työkalu aina, kun työ on valmis ja ennen kuin otat pistokkeen pois pistorasiasta.

Työkalussa on seisontakenkä (f). Sammuttamisen jälkeen työkalu voidaan laittaa alas ilman, että täytyy odoltaa terien pysähtymistä.

Hullostaminen

1. Asenna ja säädä ohjausviivain.
2. Asenna ja säädä huullossyvyyden pysäytin.
3. Jatka samalla tavalla kuin höyläyksessä.

Viistot reunat

V-urat kengän etuosassa mahdollistavat viistottamisen.

Pölypussin tyhjennys (kuva 7–9)

Pölypussiin kerääntyneiden purujen määrä voidaan määrittää läpinäkyvästä ohjaimesta.

1. Poista pölypussi (u)
2. Poista ohjain (w) pussista (x) kääntämällä sitä vastapäivään.
3. Tyhjennä pussin sisältö jätesäiliöön.
4. Kokoa pölypussi uudelleen kohdistamalla avautuvat aukot (z) koloihin (y) ja sovittamalla ohjain pussiin.
5. Käännä kokoonpanoa myötäpäivään ja lukitse se paikalleen.
6. Asenna pölypussi uudelleen.

Pölyn poistaminen (kuvat 7–9)

Kun työkalua käytetään sisätiloissa pidemmän aikaa, käytä sopivaa pölynpoistolaitetta, joka on suunniteltu pölynpoistoa koskevien sovellettavien direktiivien mukaan.

KUNNOSSAPITO

DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

US: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen

SUOMI

ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAPRITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DEWAL Tin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

Saat lisätietoja jälleenmyyjältäsi.

Ympäristön suojeleminen

Toimita tämä laite kierrätykseen. Tätä tuotetta ei saa hävittää kotitalousjätteen mukana.

Jos DEWALT-tuote on tullut elinkaarensa päähän tai jos et enää tarvitse sitä, älä hävitä sitä kotitalousjätteenä. Toimita se kierrätykseen.

Kierrätykseen toimitetut käytetyt tuotteet ja pakkaus voidaan käyttää uudelleen. Tämä suojelee ympäristöä ja vähentää raaka-aineiden tarvetta.

Paikallisissa määräyksissä voidaan edellyttää, että sähkölaitteet on toimitettava kierrätysasemalle tai jälleenmyyjälle, jolta ostit uuden tuotteen. DEWALT kierrättää DEWALT-tuotteet, kun ne ovat tulleel elinkaarensa päähän. Voit käyttää tätä palvelua palauttarnalla tuotteen valtuutettuun huoltokorjaamoon. Se toimitetaan sieltä meille. Saat lähimmän valtuuletun DEWALT-huoltokorjaamon tiedot ottamalla yhteyden lähimpään DEWALT-toimipisteeseen. Yhteystiedot ovat tässä käyttöohjeessa. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa www.2helpU.com.

TAKUU

DEWALT luottaa tuotteidensa laatuun ja antaa erinomaisen takuun tämän tuotteen ammattikäyttäjille. Tämä takuu laajentaa käyttäjän oikeuksia heikentämättä ammattikäyttäjän sopimuspohjaisia oikeuksia eikä yksityisen muun kuin ammattikäyttäjän lainsäädänlöön perustuvia oikeuksia. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa.

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU ILMAN RISKEJÄ •

Jos et ole täysin tyytyväinen DEWALT-työkalun toimintaan, palauta se ostopaikkaan 30 päivän kuluessa kaikkine osineen. Saat rahat takaisin. Tuote saa olla kulunut vain kohtalaisesti, ja ostotodistus on esitettävä.

• VUODEN HUOLTOSOPIMUS MAKSUTTA •

Jos DEWALT-työkalusi tarvitsee huoltoa 12 kuukauden kuluessa ostosta, olet oikeutettu yhteen maksultomaan huoltoon. Huollon suorittaa maksutta valtuutettu DEWALT-korjaamo. Ostotodistus on esitettävä. Takuu kattaa myös työn. Takuu ei kata tarvikkeita eikä varaosia, ellei niissä ole vikaa.

• YHDEN VUODEN TÄYSI TAKUU •

Jos DEWALT-tuotteeseesi tulee vika 12 kuukauden aikana ostopäivästä materiaali tai valmistustyövirheen vuoksi, DEWALT vaihtaa kaikki vialiset osat maksutta tai harkintansa mukaan vaihtaa laitteen maksutta edellyttäen, että:

• laitetta ei ole väärinkäytetty,
  • laite on kulunut vain normaalisti,
• valtuuttamattomat henkilöt eivät ole yrittäneet korjata lailetta,
• ostotodistus esitetään,
• laite palautetaan kaikkine alkuperäisine osineen.

Voit pyytää takuuhuoltoa ottamalla yhteyden laitteen jälleenmyyjään tai lähimpään valtuutettuun DEWALT huoltokorjaamoon. Saal yhteysfiedot DEWALT -kuvastosta tai ottamalla yhteyden tässä käyttöohjeessa näkyvään DEWALTin toimipaikkaan. Luettelo valtuutetuista DEWALT-huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa: www.2helpU.com

SVENSKA

HYVEL

D26500, D26501

Gratulerar!
