Produkttype	Høvel
Merke	DeWalt
Modell	D26501
Merkespenning	230 V
Inntatt effekt	1150 W
Tomgangshastighet	11500 min⁻¹
Grunnlengde	320 mm
Høvelbredde	82 mm
Vekt	4 kg
Lydtrykknivå	86 dB(A)
Lydeffektnivå	95 dB(A)
Vibrasjonsemisjonsverdi	4,5 m/s² (usikkerhet K=1,5 m/s²)
Maksimal skjæredybde	4 mm (trinnløs justering, 0,1 mm per deling)
Spesialfunksjoner	Konstant hastighet og elektronisk brems
Bladtype	Vendbare blad, utskifting i par
Parallellguide	Montering på siden, justerbar
Spordybdeanslag	Inkludert, justerbar i høyden
Sponavkast	Høyre eller venstre, med ejektor
Støvavsugssystem	Adapter for støvpose eller støvsuger
Støvpose	Inkludert for K-modeller, valgfritt for andre
Transportkoffert	Inkludert for K-modeller
Dobbeltisolering	Klasse II, jording ikke nødvendig
Garanti	30 dagers fornøydhet, 1 års gratis service, 1 års deler
Innhold i emballasje	Høvel, parallellguide, dybdeanslag, vingemutter, nøkkel, ejektor, deflektor (K-modeller), støvpose (K-modeller), avsugningsadapter, transportkoffert (K-modeller), bruksanvisning, eksplodert tegning

Ofte stilte spørsmål - D26501 DEWALT

Hvordan skifter jeg skjærebladene?

Stopp verktøyet og koble det fra. Drei verktøyholderen til du ser bladet. Skru ut boltene med den medfølgende nøkkelen, løft sideskjermen, skyv bladet ut av holderen. Snu bladet eller bytt det. Skyv det nye bladet inn i holderen, juster det i flukt med høvelsålen, stram deretter boltene. Gjenta for det andre bladet.
Viktig: bytt alltid bladene i par.

Hvordan stiller jeg inn skjæredybden?

Drei justeringsknappen for høvledybde på fremre håndtak. En omdreining tilsvarer en endring på 4 mm dybde. En deling på skalaen tilsvarer 0,1 mm. Still inn etter tykkelsen på materialet som skal fjernes.

Hvordan bruker jeg parallellguiden?

Sett sammen parallellguiden ved å sette den inn i det gjengede hullet på én side av verktøyet og skru på vingemutteren. For å justere, løsne mutteren, plasser guiden slik at det akkurat er nok overflate på verktøyholderen til å kutte, og stram deretter. Guiden kan monteres til venstre eller høyre.

Hvordan monterer jeg spordybdeanslaget?

Monter spordybdeanslaget i det gjengede hullet ved hjelp av den medfølgende vinkelen. Stram vingemutteren til ønsket høyde. For demontering, fjern mutteren. Dette anslaget muliggjør nøyaktig dybde på noter.

Hvordan endrer jeg sponavkastretningen?

For avkast til høyre, bruk ejektoren (valgfritt) ved å skyve den inn i høyre åpning til det klikker. For avkast til venstre er ejektoren obligatorisk: løft spaken, skyv ejektoren inn i venstre åpning til det klikker, og slipp spaken. Ta den ut ved å løfte spaken og trekke.

Hvordan kobler jeg til en støvsuger?

Bruk den medfølgende avsugingsadapteren. Monter sponejektoren, fest deretter støvposen eller koble adapteren til en støvsuger. Dette sikrer effektiv støvfjerning under høvling.

Hvilket vedlikehold er nødvendig?

Rengjør ventilasjonsåpningene regelmessig med trykkluft. For huset, bruk en fuktig klut med vann og mild såpe. Ikke bruk løsemidler. Ingen ekstra smøring er nødvendig. Kontroller bladene og bytt dem hvis de er slitt.

Hva er viktige sikkerhetsregler?

Bruk alltid vernebriller og støvmaske. Vent til bladene har stoppet helt før verktøyet legges ned. Hold verktøyet i isolerte gripeflater. Bruk klemmer for å feste arbeidsstykket. Koble fra verktøyet før justering eller bladskifte.

Hvordan tømmer jeg støvposen?

Demonter støvposen. Fjern deflektoren ved å dreie den mot klokken. Tøm posen i en beholder. Sett den sammen igjen ved å justere sporene med hakkene og dreie med klokken for å låse. Sett posen tilbake på verktøyet.

Hva gjør jeg ved feil eller behov for deler?

Kontakt et autorisert DeWalt-servicesenter. Bruk kun identiske reservedeler. Garantien dekker ett år for material- og produksjonsfeil. Oppbevar kjøpsbeviset. For å finne et servicesenter, besøk www.2helpU.com.

BRUKSANVISNING D26501 DEWALT

Norsk (oversatt fra de originale instruksjonene) 67

EF-overensstemmelseserklæring

MASKINDIREKTIV

D26500, D26501

DEWALT erklærer, at produkterne beskrevet under "tekniske data" er udformet i overensstemmelse med: 2006/42/EF, EN 60745-1, EN 60745-2-14.

DANSK

sikkerhedsadvarsler og alle

Beskrivelse (fi g. 1)

Du fjemer dybdestoppet ved at fjeme vingebolten.

På- og afmontering af spåneudkasteren (fi g. 5, 6)

Støvopsamling (fi g. 7–9)

Støvopsamling (fi g. 7–9)

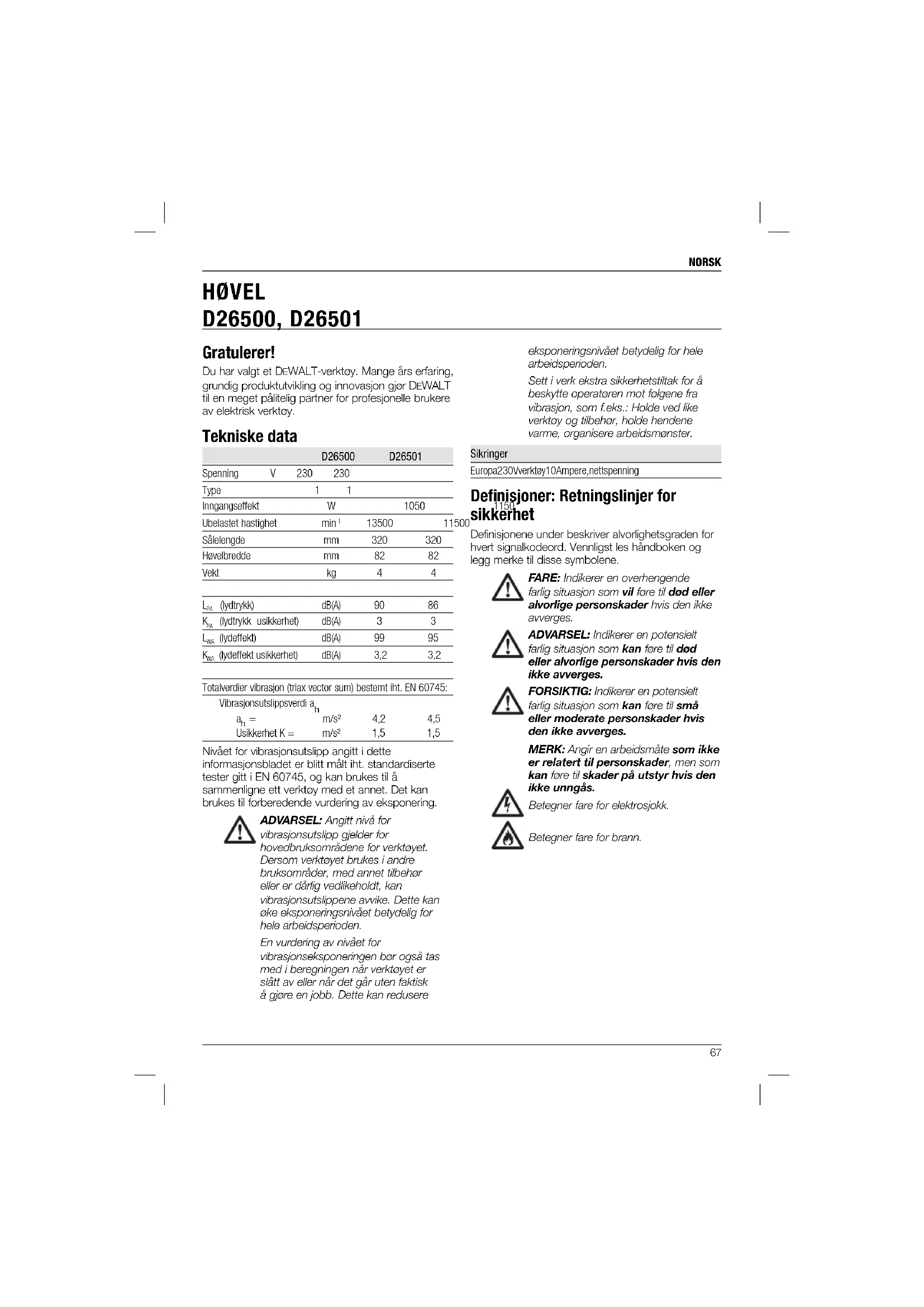

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

		D26500		D26501
Spenning	V	230	230
Type		1	1
Inngangseffekt			W		1050
Ubelastet hastighet			min ^1	13500
Sålelengde			mm	320	320
Høvelbredde			mm	82	82
Vekt			kg	4	4
L _PA (lydtrykk)			dB(A)	90	86
K _PA (lydtrykk usikkerhet)			dB(A)	3	3
L _Wk (lydeffekt)			dB(A)	99	95
K _Wk (lydeffekt usikkerhet)			dB(A)	3,2	3,2

Totalverdier vibrasjon (triax vector sum) bestemt iht. EN 60745:
Vibrasjonsutslippsverdi ah
ah=	m/s2	4,2	4,5
Usikkerhet K =	m/s2	1,5	1,5

Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN 60745, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt nivå for vibrasjonsutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.

En vurdering av nivået for vibrasjonseksponeringen bor også tas med i beregningen när verktøyet er slått av eller när det går uten faktisk å gjøre en jobb. Dette kan redusere

Sett i verk ekstra sikkerhetstiltak for å beskytte operatoren mot følgene fra vibrasjon, som f.eks.: Holde ved like verktøy og tilbehør, holde hendene varme, organisere arbeidsmonster.

Sikringer

Europa230Vverktøy10Ampere,nettspenning

Definisjoner: Retningslinjer for sikkerhet

Definisjonene under beskriver alvorlighetsgraden for hvert signalkodeord. Vennligst les håndboken og legg merke til disse symbolene.

FARE: Indikerer en overhengende farlig situasjon som vil fore til død eller alvorlige personskader hvis den ikke avverges.

ADVARSEL: Indikerer en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke avverges.

FORSIKTIG: Indikerer en potensielt farlig situasjon som kan fore til små eller moderate personskader hvis den ikke avverges.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til skader på utstyr hvis den ikke unngås.

Betegner fare for elektrosjokk.

Betegner fare for brann.

NORSK

EU-samsvarserklæring

MASKINERIDIREKTIV

D26500, D26501

DEWALT erklærer at de produktene som er beskrevet under "tekniske data" er i samsvar med: 2006/42/EC, EN 60745-1, EN 60745-2-14.

Disse produktene er også i samsvar med direktiv 2004/108/EC. For mer informasjon, vennligst kontakt DEWALT på folgende adresser eller se baksiden av håndboken.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

Horst Grossmann

visepresident teknikk og produktutvikling

DEWALT, Richard-Klinger-Strasse 11,

D-65510, Idstein, Tyskland

31.12.2009

RSEL: For à redusere

skaderisikoen, les brukerhåndboken.

Generelle sikkerhetsadvarsler for elektriske verktøy

ADVARSEL! Les alle

sikkerhetsadvarsler og alle

instruksjoner. Manglende overholdelse av advarslene og instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt stromdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.

c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan fore til at du mister kontrollen.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjøkk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjøkk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) PERSONLIG SIKKERHET

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som stovmaske, sklisikre vernesko, hjelm, eller hørselsvem brukt under passende forhold vil redusere personskader.
c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn stopselet mens elektriske verktøy har bryteren på oker faren for ulykker.

d) Fjern eventuelle justeringsnökler før du slår på det elektriske verktöyet. En nøkkel som er festet til en roterende del av det elektriske verktöyet kan fore til personskade.

e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktoyet ved uventede situasjoner.

f) Bruk egnet antrekk. Ikke ha på deg löstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler.

g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.

4) BRUK OG VEDLIKEHOLD AV ELEKTRISKE VERKT∅Y

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.

b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.

c) Koble støpselet fra strømkilden og/eller batteripakken fra det elektriske verktøyet før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.

d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.

e) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.

f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.

g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og

det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

5) VEDLIKEHOLD

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.

Ekstra sikkerhetsregler spesielt for høvler

- Vent på at kutteren stopper før du setter ned verktøyet. En eksponert kutter kan skjære i underlaget og føre til mulig tap av kontroll og alvorlig personskade.

- Hold elektroverktøyet kun i de isolerte gripeflatene da kutteren kan komme i kontakt med sin egen strømledning. Kapping av en strømførende ledning kan føre til at eksponerte metalløder på elektroverktøyet blir strømførende, og kan gi operatøren støt.

- Bruk klemmer eller en annen praktisk måte å feste og støtte arbeidsstykket på en stabil platform. Å holde arbeidsstykket i hånden eller mot kroppen gjør det ustabielt eller fore til tap av kontroll.

- Bruk en støvmaske.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. Disse er:

- Hørselskader.

- Fare for personskade pga. flygende partikler.

- Fare for brannskader fordi utstyr blir varmt under bruk.

- Fare for personskade ved langvarig bruk.

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Datokoden (aa), som også inkluderer produksjonsåret, er trykket på huset.

NORSK

Eksempel:

2010 XX XX

Produksjonsår

Pakkens innhold

Pakken inneholder:

1 Høvel
1 Parallellstyring
1 Fals-dybdestopp
1 Vingeskrue
1 Fastnøkkel
1 Sponejektor
1 Sponavbøyer (kun K-modeller)
1 Støvpose (kun K-modeller)
1 Støvsugeradapter
1 Koffert (kun K-modeller)
1 Instruksjonshåndbok
1 Sammenstillingstegning

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.
• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk.

Beskrivelse (fi g. 1)

SEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- eller personskader.

a. På-/av-bryter
b. Låseknapp
c. Utløp for spon
d. Justeringknott for dybdejustering/fronthåndtak
e. Gradering av høveldybde
f. Parkeringssko

KONSTANT HASTIGHET FUNKSJON (D26501)

Funksjonen for konstant hastighet opprettholder skjærehastigheten under belastning. Dette betyr mindre støy og konstant skjærehastighet. Videre vil ikke hastigheten ikke øke øke dramatisk når du løfter verktøyet fra arbeidsstykket.

ELEKTRONISK BREMSE (D26501)

D26500/D26501 hovler er designet for profesjonell hovling av tre.

SKAL IKKE brukes under våte forhold eller ved nærvær av brennbare væsker eller gasser.

Disse høvlene er et profesjonelle elektroverktøy.

IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet.

Ditt DEWALT-verktøy er dobbeltisolert i samsvar med EN 60745; det trengs derfor ikke noen jordledning.

Dersom tilførselsledningen er skadet, må den byttes i en spesialledning som fås via DEWALT-serviceorganisasjon.

Bruk av skjøteledning

Hvis man trenger en skjøteledning, bruk en godkjent 3-leder skjøteledning egnet for verktøyets strømforbruk (se tekniske data). Minimum størrelse på lederen er 1,5 mm²; maksimum lengde er 30 m.

faren for personskader, slå av enheten og koble verktöyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader.

Bytting av høvelbladene (fi g. 2)

Bladene på verkøyet kan snus. Dersom begge sider er slitte, må bladene skiftes ut.

1. Roter kuttehodet (g) forsiktig til første blad blir synlig.

2. Lösne skruene (h) ved hjelp av den vedlagte fastnøkkelen.

3. Trekk opp sidebeskyttelsen (i).

4. Skyv ut bladet (j) fra holderen.
5. Snu bladet eller skift det ut.
6. Skyv bladet inn i holderen. På fals-siden (dvs. siden der sidebeskyttelsen er montert) må kuttebladet være flush med høvelsålen.
7. Juster bladet som beskrevet under.
8. Stram til skruene (h).
   Gjenta for det andre bladet.

Justering av bladene (fi g. 2)

1. Pass på at høveldybden er satt til 0 mm.
2. Kontroller posisjonen av bladet (j) på begge ender. Bruk en flat gjenstand for justering over høvelsålen.
3. Tuppen av bladet skal være flush med overflaten på høvelsålen.
4. Dersom det kreves justering, gå frem som følger:

Vri hver justeringsskrue (k) inn eller ut som nødvendig til tuppen av bladet er jevnt med høvelsålen.

Justere fresedybden (fi g. 1)

Sette på, ta av og justere parallellanlegget (fi g. 3)

Parallellanlegget (I) brukes for optimal verktøykontroll på smale arbiedsstykker. Parallellføringen kan festes på begge sider av verktøyet.

1. Sett på parallellføringen (I) slik at føringsprofilen vil gi styring fra fronten av verktøyet og til bak kutteholdet.
2. Sett parallellforingen på det gjengede hullet (m) fra en av sidene.
3. Stram til vingeskruen (n).

For å ta av parallellføringen, ta av vingeskruen.

FOR Å JUSTERE PARALLELLF∅RINGEN

1. Løsne vingemutteren (o).
2. Juster foringen slik at det er akkurat nok areal tilbake av kuttehodet for å kunne kutte overflaten av arbeidsstykket.
3. Stram til vingemutteren.

Sette på, ta av og justere falsdybdestopperen (fi g. 4)

1. Installer dybdestopperen (p).
2. Stram til vingeskruen (q) til ønsket høyde i det gjengede hullet (m) ved hjelp av skalaen.

For å ta av dybdestopperen, ta av vingeskruen.

Sette på og ta av sponejektoren (fi g. 5, 6)

Verktøyet kan brukes med spon-utløp på både venstre og høyre side.

For utløp av spon på høyre side (fig. 5) kan verktøyet brukes både med og uten ejektor. Ejektoren må brukes i kombinasjon med støvsugeradapteren ved tilkobling av støvsuger.

1. Skyv ejektoren (r) inn i sponutløpet på høyre side (c) til den klikker på plass.
2. For å ta av ejektoren, løft spaken (s) og trekk ut ejektoren.

For sponutløp på venstre side (fig. 6) må det alltid brukes ejektor.

1. Løft spaken (s) for å åpne den fjærbelastede lukkingen (t).
2. Skyv ejektoren (r) inn i sponutlopet på venstre side (c) til den klikker på plass.
3. Slipp spaken.
4. For å ta av ejektoren, løft spaken og trekk ut ejektoren.

Støvavsug (fi g. 7–9)

ADVARSEL: Ved behov, koble til et støvsugersystem designet i samsvar med gjeldende regler for støvsutslipp.

Verktöyet er utstyrt med en adapter for tilkobling av stovpose eller stovsuger. Stovposen er standard for K-modeller og kan leveres som ekstrautstyr for andre modeller.

1. Sett på sponejektoren (r) i utløpet (c) som vist.
2. Sett på støvposen (u) på sponejektoren.
3. Alternativt, koble verktöyet til en støvsuger ved hjelp av adapteren (v).

1. Sett på støvposen ved å rette inn de åpne sporene (z) med hakkene (y) og sett på (w) deflektoren på posen (x).
2. Vri sammenstillingen med klokka for å läse i posisjon.
3. Løsne snorene (zz) for å folde ut posen.

NORSK

1. Sett på støvposen som beskrevet over.

Før bruk

• Juster fresdybden.
• Om nødvendig, sett på og juster parallellføringen.
• Sett på sponejektoren.
• Bruk kun skarpe blader.

BRUK

Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør.

Korrekt plassering av hendene (fi g. 10)

ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID ha hendene i korrekt posisjon, som vist. ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Riktig stilling for hendene er å ha en hånd på fronthåndtaket (d) og den andre på hovedhåndtaket (t).

Slå på og av (fi g. 1)

Av sikkerhetsmessige årsaker er på/av (a) bryteren på verktøyet utstyrt med en låseknapp (b).

1. Trykk läseknappen for å läse opp verktöyet.
2. For å bruke verktøyet, trykk på/av-bryteren (a). Så snart på/av bryteren slippes aktiveres läseknappen automatisk for å forhindre at maskinen startes ved feiltagelse.

• Matehastigheten bør ikke være for høy, spesielt ved bruk av maksimal kuttedybde og høvelbredde.
  • Husk at det er bedre med flere grunne kutt enn med ett dypt kutt.
• Slå alltid av verktøyet når arbeidet er ferdig og for du trekker ut støpselet.

Verktøyet er utstyrt med en parkeringssko (f). Etter at verktøyet er slått av, kan det settes ned uten å vente på at kutteme stopper helt.

Falsing

1. Sett på og juster parallellføringen.
2. Sett på og juster fals-dybdestopperen.
3. Gå frem som ved høvling.

Falsing av kanter

V-sporene i nesestykket på skoen gir deg mulighet for falsing av kanter.

Tømme støvposen (fi g. 7–9)

Mengden av spon som er samlet i støvposen kan vurderes i den gjennomsiktige deflektoren.

1. Ta av støvposen (u).
2. Ta av deflektoren (w) fra posen (x) ved å skru den mot klokka.
3. Tøm innholdet av posen i en søppelbøtte.
4. Sett på støvposen igjen ved å rette inn de åpne sporene (z) med hakkene (y) og sett på deflektoren på posen.
5. Vri sammenstillingen med klokka for å läse den på plass.
6. Sett på igjen støvposen.

Støvavsug (fi g. 7–9)

Når verktøyet brukes innendørs i lengre tid, bruk en passende støvsuger designet i henhold til gjeldende regler for støvutslipp.

VEDLIKEHOLD

Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADVARSEL: For å redusere

faren for personskader, slå av enheten og koble verktöyet fra strømforsyningen før du installerer eller tar av utstyr, før justering eller skifte av oppsett, eller når du foretar reparasjoner. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader.

Smøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tørr luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent oyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADVARSEL: Aldri bruk losemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av verktøyet. Disse kjemikalene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Beskyttelse av miljøet

Separat innsamling. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall.

Dersom du en dag skulle finne ut at ditt DEWALT produkt må erstattles, eller dersom det ikke lenger trenges av deg, skal det ikke kastes sammen med husholdningsavfallet. Gjor dette produktet tilgjengelig for separat innsamling.

Separat innsamling av brukte produkter og innpakning gjør at materialene kan resirkuleres og brukes om igjen. Gjenbruk av resirkulert materiale hjelper til med å hindre miljeforurensing og reduserer ettersporselen etter råmateriale.

Lokale forskrifter kan ha separat innsamling av elektriske produkter fra husholdningen ved kommunale søppelfyllinger eller hos forhandleren der du kjøper et nytt produkt.

DEWALT har en ordning for å samle inn og resirkulere DEWALT produkter når de har nådd slutten på livslopet. For å benytte deg av denne tjenesten, vennligst retumer produktet til en autorisert reparator som vil samle dem inn på vegne av oss.

Du kan finne nærmeste autoriserte reparatør ved å ta kontakt med dit lokale DEWALT-kontor på den adressen som du finner i denne brukerhåndboken. Alternativt er en liste over autoriserte DEWALT-reparatører og alle detaljer om service etter salg og kontakter tilgjengelig på Internett på: www.2helpU.com.

GARANTI

DEWALT er overbevist om kvaliteten på produktene sine og tilbyr en enestående garanti for profesjonelle brukere av produktet. Denne garantierklæringen kommer i tillegg til, og har på ingen måte negativ innvirkning på, dine kontraktsmessige rettigheter som profesjonell bruker eller på dine lovfestede rettigheter som privat, ikke-profesjonell bruker. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

• 30-DAGERS RISIKOFRI TILFREDSHETSGARANTI •

Dersom du ikke er helt tilfreds med ytelsen til ditt DEWALT-verktøy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene slik du kjøpte det, til innkjøpsstedet for å få full refusjon. Produktet må ha blitt utsatt for rimelig slitasje og kvittering må fremvises.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Dersom du har behov for vedlikehold eller service på ditt DEWALT-verkloy i de første 12 månedene etter kjøpet, får du 1 service gratis. Den vil gjennomføres gratis hos en autorisert DEWALT reparator. Kvittering må fremvises. Inkluderer arbeid. Ekskluderer tilbehør og reservedeler såfremt disse ikke sviktet under garantien.

• ET ÅRS FULL GARANTI •

Dersom ditt DEWALT-produkt blir defekt på grunn av material- eller produksjonsfeil innen 12 måneder fra kjøpsdato, garanterer DEWALT å bytte ut alle defekte deler vederlagsfritt eller - etter vårt skjønn - å erstatte enheten vederlagsfritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;
• Produktet har blitt utsatt for rimelig slitasje;
• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;
• Kvittering fremvises.
• Produktet returneres komplett med alle originale komponenter.

Dersom du har et krav, kontakt forhandleren eller finn nærmeste autoriserte DEWALT reparatør i DEWALT katalogen, eller kontakt ditt DEWALT kontor på adressen som angitt i denne bruksanvisningen. En liste av autoriserte DEWALT reparatører og informasjon om vår etter-salg service finner du på internett under: www.2helpU.com.

PLAINA D26500, D26501

Parabéns!

Byte av skärstål (fi g. 2)

Justering av skärbladen (fi g. 2)

Tömning av dammpåsen (fi g. 7–9)
