Produkttype	Høvl
Mærke	DeWalt
Model	D26501
Nominel spænding	230 V
Forbrugt effekt	1150 W
Tomgangshastighed	11500 min⁻¹
Sålelængde	320 mm
Høvlbredde	82 mm
Vægt	4 kg
Lydtryksniveau	86 dB(A)
Lydeffektniveau	95 dB(A)
Vibrationseksponeringsværdi	4,5 m/s² (usikkerhed K=1,5 m/s²)
Maksimal skæredybde	4 mm (trinvis justering, 0,1 mm pr. inddeling)
Særlige funktioner	Konstant hastighed og elektronisk bremse
Klingetype	Vendbare klinger, udskiftning i par
Parallelanslag	Sidebeslag, justerbart
Notdybde stop	Inkluderet, højdejusterbar
Spånudkast	Højre eller venstre, med udkaster
Støvsugersystem	Adapter til støvpose eller støvsuger
Støvpose	Inkluderet til K-modeller, tilvalg for andre
Transportkasse	Inkluderet til K-modeller
Dobbelt isolering	Klasse II, jordforbindelse ikke nødvendig
Garanti	30 dages tilfredshed, 1 år gratis vedligeholdelse, 1 år reservedele
Pakkeindhold	Høvl, parallelanslag, notdybde stop, vingemøtrik, nøgle, udkaster, deflektor (K-modeller), støvpose (K-modeller), sugeadapter, transportkasse (K-modeller), vejledning, eksplosionstegning

Ofte stillede spørgsmål - D26501 DEWALT

Hvordan udskiftes skæreklingerne?

Stop værktøjet og tag stikket ud. Drej værktøjsholderen, indtil klingen er synlig. Skru boltene af med den medfølgende nøgle, løft sidebeskyttelsen, skub klingen ud af holderen. Vend klingen eller udskift den. Skub den nye klinge ind i holderen, juster den i niveau med høvlens sål, og stram boltene. Gentag for den anden klinge.
Vigtigt : udskift altid klingerne i par.

Hvordan indstilles skæredybden?

Drej på høvldybdejusteringsknappen, der sidder på det forreste håndtag. En omdrejning svarer til en ændring på 4 mm dybde. En inddeling på skalaen svarer til 0,1 mm. Juster efter den mængde materiale, der skal fjernes.

Hvordan bruges parallelanslaget?

Saml parallelanslaget ved at sætte det i gevindhullet på den ene side af værktøjet og skrue vingemøtrikken på. For at justere løsnes møtrikken, anslaget placeres, så der lige akkurat er nok overflade på værktøjsholderen til at skære, og derefter spændes møtrikken igen. Anslaget kan monteres i venstre eller højre side.

Hvordan monteres notdybde stoppen?

Monter notdybde stoppen i gevindhullet ved hjælp af den medfølgende vinkel. Spænd vingemøtrikken i den ønskede højde. For at afmontere fjernes møtrikken. Dette stop gør det muligt at lave noter med kontrolleret dybde.

Hvordan ændres spånudkastets retning?

Til udkast til højre skal du bruge udkasteren (tilvalg) ved at skubbe den ind i hullet i højre side, indtil den klikker. Til udkast til venstre er udkasteren obligatorisk: løft håndtaget, skub udkasteren ind i hullet i venstre side, indtil den klikker, og slip derefter håndtaget. Fjern den ved at løfte håndtaget og trække.

Hvordan tilsluttes en støvsuger?

Brug den medfølgende sugeadapter. Monter spånudkasteren, og fastgør derefter støvposen eller tilslut adapteren til en støvsuger. Dette sikrer effektiv støvudvinding under høvling.

Hvilken vedligeholdelse er nødvendig?

Rengør regelmæssigt ventilationsåbningerne med trykluft. Til kabinettet skal du bruge en fugtig klud med vand og mild sæbe. Brug ikke opløsningsmidler. Der kræves ingen yderligere smøring. Kontroller klingernes tilstand og udskift dem, hvis de er slidte.

Hvad er de vigtige sikkerhedsinstruktioner?

Bær altid beskyttelsesbriller og støvmaske. Vent, indtil klingerne er helt stoppet, før værktøjet sættes fra. Hold værktøjet ved de isolerede gribeflader. Brug klemmer til at fastgøre emnet. Tag stikket ud før enhver justering eller klingeskift.

Hvordan tømmes støvposen?

Afmonter støvposen. Fjern deflektoren ved at dreje den mod uret. Tøm posen i en beholder. Sæt den på igen ved at justere slidserne med indhakene og dreje med uret for at låse. Sæt posen tilbage på værktøjet.

Hvad gør man ved nedbrud eller behov for reservedele?

Kontakt et autoriseret DeWalt reparationscenter. Brug kun identiske reservedele. Garantien dækker i et år for materiale- og fabrikationsfejl. Gem købsbeviset. For at finde et center, besøg www.2helpU.com.

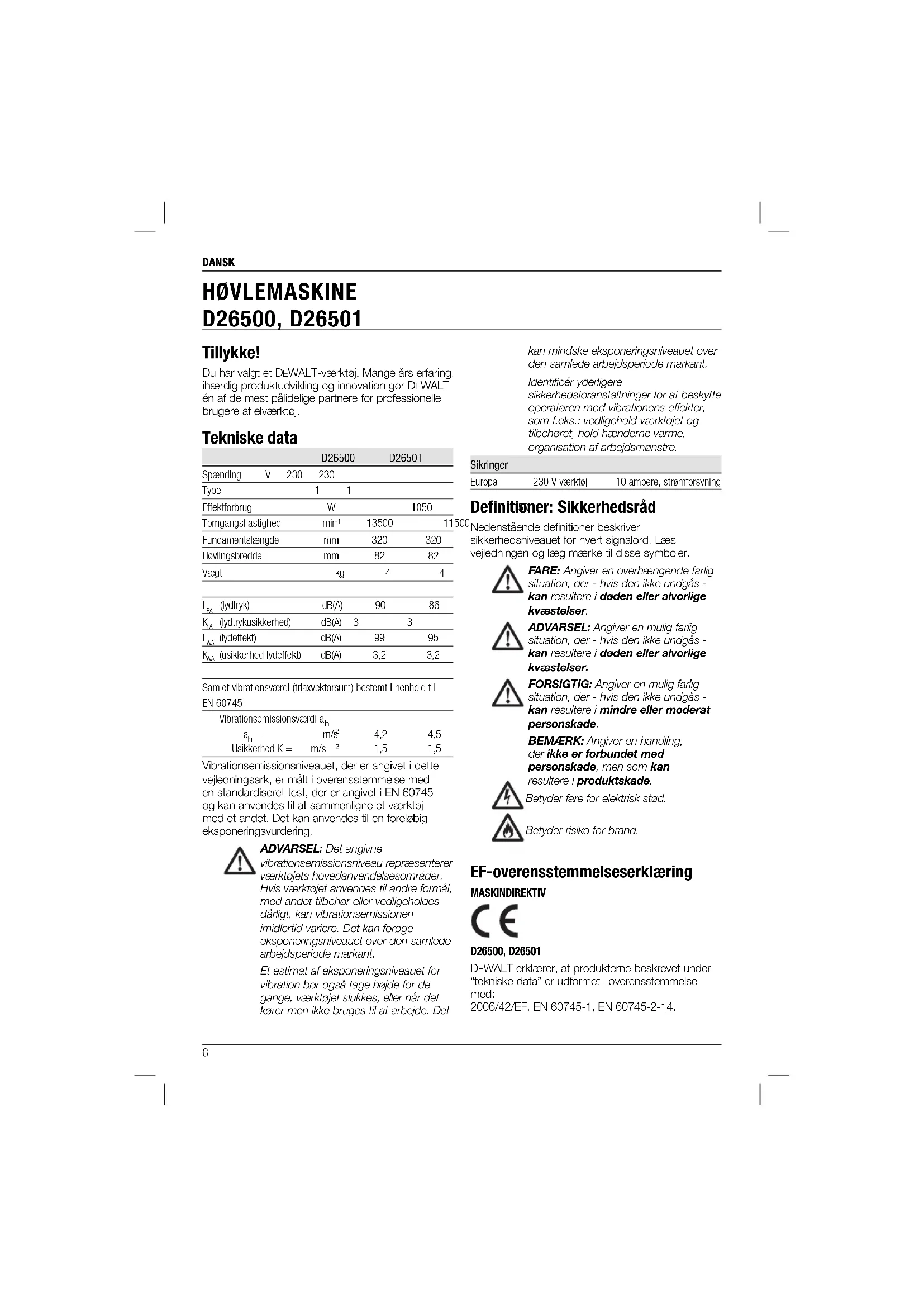

BRUGSANVISNING D26501 DEWALT

Dansk (oversat fra original brugsvejledning) 6

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske data

		D26500		D26501
Spænding	V 230	230
Type		1	1
Effektforbrug		W		1050
Tomgangshastighed		min ^1	13500		11
Fundamentslængde		mm	320		320
Høvlingsbredde		mm	82		82
Vægt		kg	4		4
L _P (lydtryk)		dB(A)	90		86
K _P (lydtrykusikkerhed)		dB(A)	3		3
L _H (lydeffekt)		dB(A)	99		95
K _H (usikkerhed lydeffekt)		dB(A)	3,2		3,2

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN 60745:

Vibrationsemissionsværdi a_h
a_h =	m/s2	4,2	4,5
Usikkerhed K =	m/s2	1,5	1,5

Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN 60745 og kan anvendes til at sammenligne et værktoj med et andet. Det kan anvendes til en forelobig eksponeringsvurdering.

ADVARSEL: Det angivne

vibrationsemissionsniveau repræsenterer værktojets hovedanvendelsesområder. Hvis værktojet anvendes til andre formål, med andet tilbehor eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan foroge eksponeringsniveauet over den samlede arbejdsperiode markant.

Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, værktøjet slukkes, eller när det kører men ikke bruges til at arbejde. Det

kan mindske eksponeringsniveauet over den samlede arbejdsperiode markant.

Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktojet og tilbehøret, hold hænderne varme, organisation af arbejdsmonstre.

Sikringer

Europa

230 V værkløj

10 ampere, strømforsyning

Definitioner: Sikkerhedsråd

^1 Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i døden eller alvorlige kvæstelser.

FORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resultere i mindre eller moderat personskade.

BEMAERK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade.

Betyder fare for elektrisk stød.

Betyder risiko for brand.

Disse produkter overholder også direktivet

2004/108/EF. Kontakt DEWALT på følgende adresse for yderligere oplysninger eller se bagsiden af manualen.

Underlegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DEWALT.

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling

risikoen for personskade bør du læse betjeningsvejledningen.

Generelle sikkerhedsadvarsler for elværktøjer

ADVARSEL! Læs alle

instruktioner. Manglende overholdelse af advarsler og instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG

Termen "elværktøj" i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse) elværktøj.

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning til ulykker.
b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående på afstand, när der anvendes elektrisk værktoj. Distraktioner kan medføre, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad

at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektrisk stød.
d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stod.
i) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom stovmaske, skridsikre sikherhedssko, sikkerhedshjelm eller hørevæm, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader.
c) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, när kontakten er tændt, giver det anledning til ulykker.
d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenogle eller anden nøgle,

DANSK

der bliver siddende på en roterende del af elektrisk værktoj, kan give anledning til personskade.

e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationer opstår.
f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Lostsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.
g) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af stovopsamlingsudstyr kan begrænse farer forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK VÄERKT∅J

a) Undlad at bruge magt over for det elektriske værktoj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til.
b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/ eller batterenheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startes utilisigtet.
d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf.
e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj.
f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

5) SERVICE

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres del, at værktojets driftssikkerhed opretholdes.

Ekstra specielle sikkerhedsregler for høvlemaskiner

• Vent med at lægge værktøjet, før fræseren er stoppet. En strømførende fræser kan overføre strøm til overfladen, og det kan medføre tab af kontrol og alvorlig personskade.
• Hold udelukkende det elektriske værktøj ved hjælp af gribeoverfladerne, fordi fræseren kan komme i kontakt med sin egen ledning. Hvis værktøjet kommer i kontakt med en strømforende ledning, kan blotlagte metaldele på elværktøjet gøres strømforende og give stød til brugeren.
• Brug klemmer eller en anden praktisk måde på at sikre og understøtte arbejdsemnet til et stabilt underlag. Hvis du holder fast i arbejdsemnet med din hånd eller krop, vil det være ustabilt, og det kan medføre, at du mister kontrollen over det.
  • Bær en støvmaske.

Restrisici

På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfalter:

• Hørenedsættelse.
• Risiko for personskade som følge af flyvende partikler.
• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt under betjening.
• Risiko for personskade som følge af forlænget brug.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

DATOKODEPOSITION (FIG. 1)

Datokoden (aa), der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2010 XX XX

Produktionsår

Pakkens indhold

Pakken indeholder:

1 Høvlemaskine
1 Parallelanslag
1 Sammenfalsningens dybdestop
1 Vingebolt
1 Skruenøgle
1 Spåneudkaster
1 Spåneudkaster (kun K-modeller)
1 Støvpose (kun K-modeller)
1 Støvopsamlingsadapter
1 Sætboks (kun model K)

1 Brugsvejledning

1 Eksplosionstegning

- Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.

- Tag dig tid til at læse denne vejledning grundigt og forstå den før betjening.

ADVARSEL: Modificér aldrig elektrisk værktoj eller nogen dele deraf. Det kan medføre materiale- eller personskade.

a. Tænd/sluk-kontakt
b. Startspærreknap
c. Udledningsudgang for spåner
d. Indstilingsgreb/forreste håndtag til høvling
e. Dybdeskala for høvling

f. Høvlingssko

KONSTANT HASTIGHEDSFUNKTION (D26501)

Den konstante hastighedsfunktion opretholder skærehastigheden under belastning. Dette betyder mindre stoj og en konstant skærehastighed. Desuden vil hastigheden ikke stige dramatisk, når værktojet loftes fra arbejdsemnet.

ELEKTRÖNISK BREMSE (D26501)

Den elektroniske bremse stopper fræserne efter udløsning af tænd/sluk-kontakten.

TILSIGTET BRUG

Dine D26500/D26501 høvlemaskiner er designet til professionel høvling af træ.

MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser.

Disse hovlemaskiner er professionelle værktojsmaskiner.

LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet, när uerfarne brugere anvender dette værktøj.

El-sikkerhed

Elmotoren er kun designet til én spænding.

Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen.

Dit DEWALT-værktøj er dobbeltisoleret i overensstemmelse med EN 60745, og derfor er en jordledning ikke påkrævet.

Hvis forsyningsledningen er beskadiget, skal den udskiftes med en særlig ledning, der kan fås gennem DEWALT's serviceorganisation.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret forlængerledning, der passer til dette værktojs effektforbrug (se tekniske data). Den minimale lederstørrelse er 1,5 mm²; den maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles helt ud.

SAMLING OG JUSTERING

SEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser.

Udskiftning af skæreklinger (fi g. 2)

Skæreklingerne på dette værktoj er vendbare. Hvis begge sider er slidt, skal skæreklingerne udskiftes.

ADVARSEL: Udskift altid klingerne samtidig.

1. Drej omhyggeligt skærehovedet (g), indtil den første klinge bliver synlig.

DANSK

1. Løsn boltene (h) ved hjælp af den leverede skruenogle.
2. Træk sidebeskyttelsesskærmen (i) op.
3. Skub klingen (j) ud af dens holder.
4. Vend klingen om eller udskift den.
5. Skub klingen ind i dens holder. På sammenfalsningssiden (dvs. den side hvor sidebeskyttelsesskærmen er monteret), skal skæreklingen flugte med høvlingsskoen.
6. Montér klingen som beskrevet nedenfor
7. Stram boltene (h).

Gentag for de øvrige klinger.

Montering af klingerne (fi g. 2)

1. Kontrollér at skæredybden er indstillet til 0 mm.
2. Kontrollér klingens position (j) i begge ender. Anvend en flad genstand som nivelleringsinstrument tværs over høvlingsskoen.
3. Spidsen på klingen skal flugte med høvlingsskoens overflade.
4. Hvis en justering er nødvendig, fortsæt som følger:

Drej hver indstillingsskrue (k) ind eller ud efter behov, indtil klingespidsen falder sammen med høvlingsskoen.

Justering af skæredybde (fi g. 1)

Drej grebet (d) for dybdejustering af høvlingen. En omdrejning på indstillingsgrebet svarer til en ændring af dybden på 4,0 mm.

En gradinddeling svarer til en skæredybde på 0,1 mm.

Af- og påmontering samt justering af parallelanslaget (fi g. 3)

Parallelanslaget (I) bruges til optimal værktøjsstyring af snævre arbejdsemner. Parallelanslaget kan monteres på begge sider af værktøjet.

1. Montér parallelanslaget (I) på en sådan måde, at anlagsprofilen vil tjene som rettesnor fra det forreste af værktojet indtil bag ved skærehovedet.
2. Montér parallelanslaget i gevindhullet (m) fra en af siderne.
3. Spænd vingebolten (n).

Du fjemer parallelanslaget ved at fjerne vingebolten.

SÅDAN JUSTERER DU PARALLELANSLAGET

1. Løsn vingemøtrikken (o).

2. Justér anslaget så der vil være tilstrækkelig plads for skærehovedet til at skære i arbejdsemnets overflade.

3. Spænd vingemøtrikken.

Af- og påmontering samt justering af sammenfalsningens dybdestop (fi g. 4)

1. Installér dybdestoppet (p).
2. Spænd vingebolten (q) til den ønskede højde i gevindhullet (m) ved hjælp af skalaen.

Værktøjet kan bruges til udledning af spåner fra både venstre og højre side.

For højre sides udledning (fig. 5) af spåner kan værktøjet bruges med eller uden udkaster. Udkasteren skal bruges sammen med stovopsamlingsadapteren, när den tilsluttes til en slovsuger.

1. Skub udkasteren (r) ind i højre sides udledningsudgang (c) for spåner, indtil den klikker på plads.
2. Du fjerner udkasteren ved at hæve greb (s) og trække udkasteren ud.

For venstre sides udledningsudgang (fig. 6) skal udkasteren altid bruges.

1. Loft greb (s) for at åbne den fjederbelastede lukning (t).
2. Skub udkasteren (r) ind i venstre sides udledningsudgang (c) for spåner, indtil den klikker på plads.
3. Udløs grebet.
4. Du fjerner udkasteren ved at hæve grebet og trække udkasteren ud.

ADVARSEL: Hvor det er passende tilslut et støvopsamlingssystem, der er designet i overensstemmelse med med de gældende direktiver vedrørende stovemission.

Værktøjet er forsynet med en adapter til tilslutning af en stovpose eller en støvsuger. Støvposen er standard for K-modeller og findes som ekstraudstyr for alle andre modeller.

1. Montér spåneudkasteren (r) i udgangen (c) som vist.

DANSK

1. Fastgør støvposen (u) til spåneudkasteren.
2. Altemativt tilslut værktøjet til en støvsuger ved hjælp af adapteren (v).

MONTERING AF ST∅VPOSEN (FIG. 9)

1. Montér støvposen ved at rette hullerne (z) med åbne ender ind efter kærverne (y) og montere udkasteren (w) på posen (x).
2. Drej samlilngen med uret for at läse den på plads.
3. Udlos krogene (zz) for at folde posen ud.
4. Montér støvposen som beskrevet ovenfor.

Før brugen

• Justér skæredybden.
• Hvis nødvendigt montér og justér parallelanslaget.
• Fastgør spåneudkasteren.
  • Brug kun skarpe skæreklinger.

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældende regler.

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr.

Korrekt håndposition (fi g. 10)

ADVARSEL: For at reducere risikoen for personskade skal du ALTID anvende den rette håndposition som vist.
ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion.

Det er nødvendigt at placere den ene hånd på det forreste håndtag (d) og den anden hånd på hovedhåndtaget (t) for korrekt håndposition.

Tænde og slukke (fi g. 1)

Af sikkerhedsmæssige årsager er tænd/sluk- kontakten (a) på dit værktoj forsynet med en startspærreknap (b).

1. Tryk på startspærreknappen for at låse værktojet op.

2. Tryk på tænd/sluk-kontakten (a) for at starte værktøjet. Så snart tænd/sluk-kontakten er udlost, aktiveres startspærreknappen automatisk for at forebygge, at maskinen startes utilsigtet.

ADVARSEL: Slå ikke værktøjet til eller fra, når fræserne rører ved arbejdsemnet eller andre materialer.

Høvling (fi g. 1)

1. Slå strømmen til.
2. Bevæg langsomt værktøjet hen over arbejdsemnet.

• Indforingshastigheden må ikke være for høj, specielt ved brug af maksimum skæredybde og høvlingsbredde.
• Husk at flere overfladiske snit er bedre end et dybt snit.
• Sluk altid for værktojet, når arbejdet er udført, og inden stikket tages ud.

Værktøjet er forsynet med en høvlingssko (f). Når strømmen er slået fra, kan værktøjet lægges ned, uden at du skal vente på, at fræserne stopper.

Sammenfalsning

1. Montér og justér parallelanslaget.
2. Montér og justér sammenfalsningens dybdestop.
3. Fortsæt som for høvling.

Afrejfede kanter

Du kan afrejfe kanter med V-rillerne i skoens næsestykke.

Tømning af støvposen (fi g. 7–9)

Du kan afgøre mængden af opsamlede spåner i støvposen ud fra den transparente udkaster.

1. Fjem støvposen (u).
2. Fjern udkasterren (w) fra posen (x) ved at dreje den mod uret.
3. Tøm indholdet af posen ud i en affaldsbeholder.
4. Genmontér støvposen ved at rette hulleme (z) med åbne ender ind efter kærverne (y) og montere udkasteren på posen.
5. Drej samlingen med uret for at låse den på plads.
6. Genmontér støvposen.

DANSK

Hvis værktøjet anvendes indendørs i en længere periode, brug en passende støvopsamler, designet i overensstemmelse med de gældende direktiver vedrørende støvermission.

VEDLIGEHOLDELSE

Dit DEWALT-elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afnænger af korrekt vedligeholdelse og rengøring af værktøjet.

SEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen skal afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udloserkontakten er i OFF-position. Utilsigtet start kan medfore kvæstelser.

Smøring

Dette elektriske værktoj skal ikke smøres yderligere.

Rengøring

SEL: Blæs stov og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbniller og godkendt stavmaske ved udforelse af denne procedure.

SEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktojets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktojet, og nedsaenk aldrig nogen del af værktojet i væske.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprovet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DEWALT.

Kontakt forhandleren for yderligere oplysninger om korrekt tilbehør.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT-produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt.

DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT-produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som helst autoriseret serviceværksled, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne manual. Alternativt findes der en liste over autoriserede DEWALT-serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på folgende internetadresse:

www.2helpU.com.

GARANTI

DEWALT er sikker på produkternes kvalitet og tilbyder en enestående garanti til professionelle brugere af dette værktoj. Denne garantierklæring er en tilfojelse til dine kontraktmæssige rettigheder som professionel bruger eller dine lovbefalede rettigheder som privat ikke-professionel bruger og påvirker dem på ingen måde. Garantien er gydig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT værktoj, kan du returnere det inden for 30 dage, komplet som købt, til den forhandler, hvor værktojet blev købt og få alle pengene refunderet eller bytte det. Produktet skal have været underlagt almindelig brug og slid, og der skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse eller service af dit DEWALT værktoj, inden for 12 måneder efter købet, er du berettiget til en gratis serviceydelse. Den vil blive foretaget gratis af et autoriseret DEWALT serviceværksted. Købsbeviset skal fremvises. Inkluderer arbejdskraft. Ekskluderer tilbehør og reservedele, medmindre de var fejlbehæftede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt på grund af fejlbehæftede materialer eller produktionsfejl inden for 12 måneder fra købsdatoen, garanterer DEWALT gratis udskiftning af alle defekte dele eller gratis udskiftning af enheden efter vores valg under forudsætning af, at:

• Produktet ikke er blevet misbrugt;
• Produktet har været underlagt almindelig brug og slid;
• Der ikke er forsøgt reparationer af uautoriserede personer;
  • Købsbeviset fremvises.
• Produktet returneres komplet med alle originale komponenter.

Hvis du ønsker at reklamere, kontakt din forhandler eller fi nd adressen på

dit nærmeste autoriserede DEWALT serviceværksted i DEWALT kataloget eller kontakt dit DEWALT kontor på den adresse, der er opgivet i denne manual. Der fi ndes en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice på følgende internetadresse: www.2helpU.com

DEUTSCH

ELEKTROHOBEL D26500, D26501

Ditt elektriske verktoy trenger ikke ekstra smøring.

Rengjøring
