Producttype	Schaafmachine
Merk	DeWalt
Model	D26501
Nominale spanning	230 V
Opgenomen vermogen	1150 W
Onbelast toerental	11500 min⁻¹
Lengte van de basis	320 mm
Schaafbreedte	82 mm
Gewicht	4 kg
Geluidsdrukniveau	86 dB(A)
Geluidsvermogensniveau	95 dB(A)
Trillingsemissiewaarde	4,5 m/s² (onzekerheid K=1,5 m/s²)
Maximale snijdiepte	4 mm (progressieve instelling, 0,1 mm per verdeling)
Speciale functies	Constante snelheid en elektronische rem
Mestype	Omkeerbare messen, vervanging per paar
Parallelgeleider	Zijdelingse montage, instelbaar
Diepteaanslag voor groeven	Inbegrepen, in hoogte verstelbaar
Spanafvoer	Rechts of links, met uitwerper
Afzuigsysteem	Adapter voor stofzak of stofzuiger
Stofzak	Inbegrepen voor K-modellen, optioneel voor andere
Transportkoffer	Inbegrepen voor K-modellen
Dubbele isolatie	Klasse II, geen aarding nodig
Garantie	30 dagen tevredenheid, 1 jaar gratis onderhoud, 1 jaar onderdelen
Inhoud van de verpakking	Schaafmachine, parallelgeleider, diepteaanslag, vleugelmoer, sleutel, uitwerper, deflector (K-modellen), stofzak (K-modellen), afzuigadapter, transportkoffer (K-modellen), handleiding, explodeerde tekening

Veelgestelde vragen - D26501 DEWALT

Hoe vervang ik de snijmessen?

Stop de machine en trek de stekker uit het stopcontact. Draai de messenhouder tot u het mes ziet. Draai de bouten los met de meegeleverde sleutel, til de zijdelingse bescherming op, schuif het mes uit de houder. Keer het mes om of vervang het. Schuif het nieuwe mes in de houder, stel het gelijk met de schaafzool en draai de bouten vast. Herhaal dit voor het andere mes.
Belangrijk: vervang altijd beide messen tegelijk.

Hoe stel ik de snijdiepte in?

Draai aan de knop voor het instellen van de schaafdiepte op de voorste handgreep. Een volledige draai komt overeen met een verandering van 4 mm diepte. Een schaalverdeling komt overeen met 0,1 mm. Stel in volgens de te verwijderen materiaaldikte.

Hoe gebruik ik de parallelgeleider?

Monteer de parallelgeleider door deze in het schroefdraadgat aan één kant van de machine te steken en de vleugelmoer vast te draaien. Om in te stellen, draait u de moer los, plaatst u de geleider zodat er net genoeg oppervlak van de messenhouder overblijft om te snijden, en draait u de moer weer vast. De geleider kan links of rechts worden gemonteerd.

Hoe monteer ik de diepteaanslag voor groeven?

Monteer de diepteaanslag in het schroefdraadgat met behulp van de meegeleverde winkelhaak. Draai de vleugelmoer vast op de gewenste hoogte. Verwijder de moer om te demonteren. Deze aanslag maakt het mogelijk om groeven van gecontroleerde diepte te maken.

Hoe verander ik de richting van de spanafvoer?

Voor afvoer naar rechts gebruikt u de uitwerper (optioneel) door deze in de rechter opening te duwen tot hij vastklikt. Voor afvoer naar links is de uitwerper verplicht: til de hendel op, duw de uitwerper in de linker opening tot hij vastklikt, laat de hendel los. Verwijderen door de hendel op te tillen en te trekken.

Hoe sluit ik een stofzuiger aan?

Gebruik de meegeleverde afzuigadapter. Monteer de spanuitwerper en bevestig vervolgens de stofzak of sluit de adapter aan op een stofzuiger. Dit zorgt voor een effectieve afvoer van stof tijdens het schaven.

Welk onderhoud is nodig?

Reinig regelmatig de ventilatieopeningen met perslucht. Gebruik voor de behuizing een vochtige doek met water en milde zeep. Gebruik geen oplosmiddelen. Er is geen extra smering nodig. Controleer de staat van de messen en vervang ze indien versleten.

Wat zijn de belangrijke veiligheidsinstructies?

Draag altijd een veiligheidsbril en een stofmasker. Wacht tot de messen volledig tot stilstand zijn gekomen voordat u de machine neerzet. Houd de machine vast aan de geïsoleerde greepoppervlakken. Gebruik klemmen om het werkstuk vast te zetten. Trek de stekker uit het stopcontact voordat u aanpassingen doet of messen verwisselt.

Hoe leeg ik de stofzak?

Demonteer de stofzak. Verwijder de deflector door deze linksom te draaien. Leeg de zak in een container. Monteer opnieuw door de sleuven met de inkepingen uit te lijnen en rechtsom te draaien om te vergrendelen. Plaats de zak terug op de machine.

Wat te doen bij storing of behoefte aan onderdelen?

Neem contact op met een erkend DeWalt reparatiecentrum. Gebruik uitsluitend identieke reservonderdelen. De garantie dekt één jaar voor materiaal- en fabricagefouten. Bewaar het aankoopbewijs. Om een centrum te vinden, raadpleeg de website www.2helpU.com.

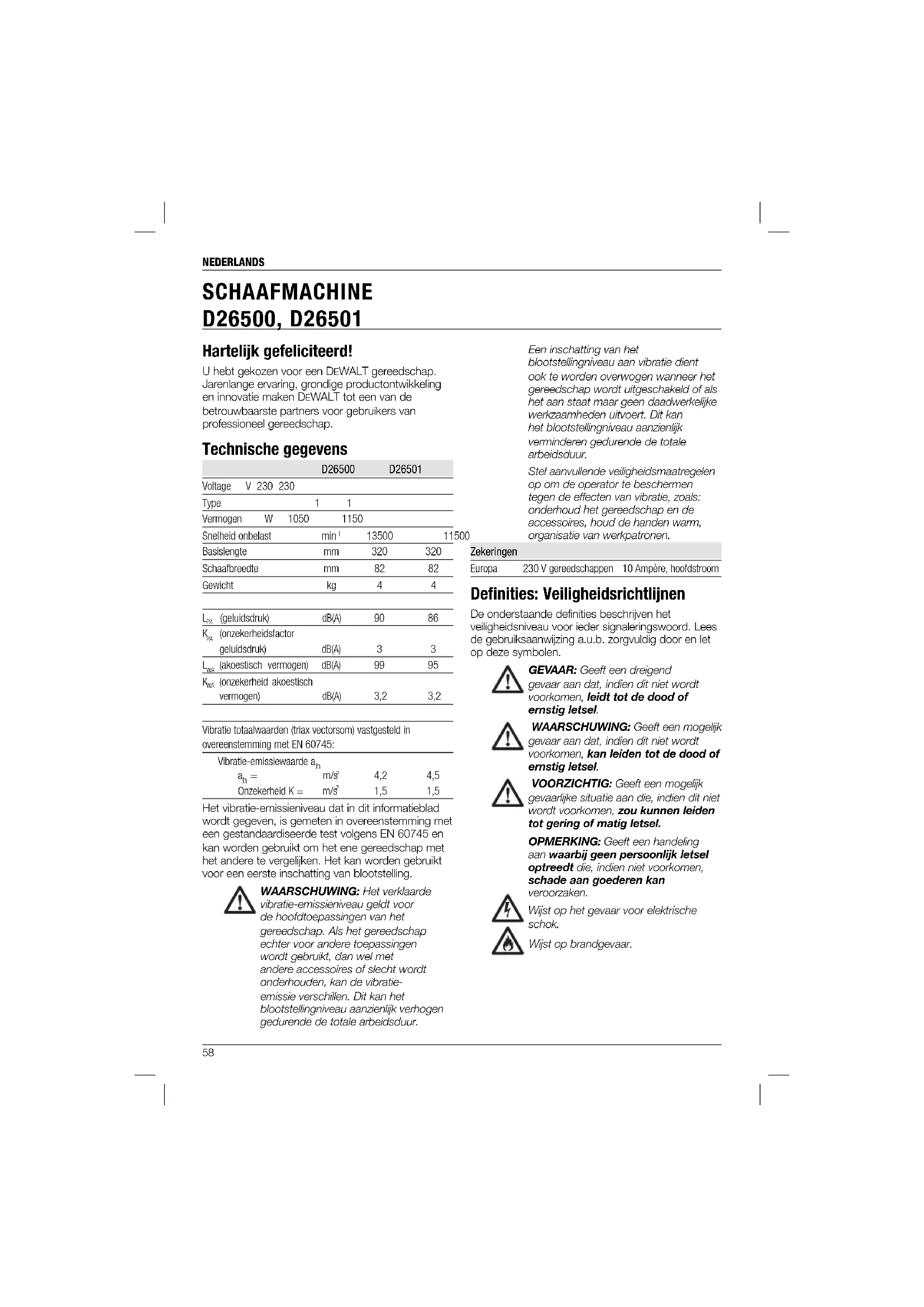

GEBRUIKSAANWIJZING D26501 DEWALT

Nederlands (vertaald vanuit de originele instructies) 58

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

		D26500	D26501
Voltage	V 230 230
Type		1 1
Vermogen	W 1050	1150
Snelheid onbelast		min ^1	13500	11500
Basislengte		mm	320	320
Schaafbreedte		mm	82	82
Gewicht		kg	4	4
L_PA (geluidsdruk)		dB(A)	90	86
K_PA (onzekerheidsfactor geluidsdruk)		dB(A)	3	3
L_PA (akoestisch vermogen)		dB(A)	99	95
K_PA (onzekerheid akoestisch vermogen)		dB(A)	3,2	3,2

Vibratie totaalwaarden (triax vectorsorn) vastgesteld in overeenstemming met EN 60745:

Vibratie-emissiewaarde ah
ah=	m/s2	4,2	4,5
Onzekerheid K=	m/s2	1,5	1,5

Het vibratie-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verklaarde vibratie-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie-emissie verschillen. Dit kan het blootstellingniveau aanzienlijk verhog gedurende de totale arbeidsduur.

Een inschatting van het blootstellingniveau aan vibratie dient ook te worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingniveau aanzienlijk verminderen gedurende de totale arbeidsduur.

Stel aanvullende veiligheidsmaatregelen op om de operator te beschemen tegen de effecten van vibratie, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen.

Zekeringen

Europa 230 V gereedschappen 10 Ampère, hoofdstroom

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

GEVAAR: Geeft een dreigend gevaar aan dat, indien dit niet wordt voorkomen, leidt tot de dood of ernstig letsel.

WAARSCHUWING: Geeft een mogelijk gevaar aan dat, indien dit niet wordt voorkomen, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG: Geeft een mogelijk gevaarlijke situatie aan die, indien dit niet wordt voorkomen, zou kunnen leiden tot gering of matig letsel.

OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken.

Wijst op het gevaar voor elektrische schok.

Wijst op brandgevaar.

EG verklaring van overeenstemming

RICHTLIJN VOOR MACHINES

D26500, D26501

DEWALT verklaart dat deze producten zoals beschreven onder "technische gegevens" in overeenstemming zijn met:

2006/42/EG, EN 60745-1, EN 60745-2-14.

Deze producten voldoen ook aan Richtlijn 2004/108/EG. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

Horst Grossmann

D-65510, Idstein, Duitsland

31.12.2009

SCHUWING: Lees de

instructiehandleiding om het risico op letsel te verminderen.

Algemene

veiligheidswaarschuwingen voor elektrisch gereedschap

CHUWING! Lees alle

veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

1) VEILIGHEID WERKPLAATS

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken.

b) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doen ontbranden.

c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschap verliezen.

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrische schok.

d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok.

e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok.

f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

NEDERLANDS

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen.
c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de ,off ^1 (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel.
e) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.
g) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevaren verminderen.

4) GEBRUIK EN VERZORGING VAN ELEKTRISCH GEREEDSCHAP

a) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen.

b) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Ieder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/ of neem de accu uit het gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt, of het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk opstart.
d) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
e) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.
f) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen.
g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.

5) SERVICE

a) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijft gegarandeerd.

Aanvullende Speciale Veiligheidsregels voor Schaafmachines

• Zet het gereedschap pas neer wanneer de schaaf tot stilstand is gekomen. Een onbedekte schaaf kan zich in het oppervlak vreten en dat kan leiden tot mogelijk verlies van controle en ernstig letsel.
• Houd het elektrisch gereedschap uitsluitend vast bij de geïsoleerde handgrepen, omdat de schaaf het eigen snoer kan raken. Wanneer bedrading die onder stroom staat, wordt geraakt, kunnen metalen onderdelen van het gereedschap onder stroom komen te staan en kan de gebruiker een elektrische schok krijgen.
• Zet met klemmen of op een andere praktische manier het werkstuk vast op een stabiele ondergrond. Wanneer u het werkstuk vasthoudt met de hand of tegen uw lichaam gedrukt houdt, is het instabiel en kunt u de controle verliezen.
• Draag een stofmasker.

Overige risico's

Ondanks het toepassen van de relevante veiligheidsvoorschriften en het toepassen van veiligheidsapparaten kunnen sommige overige risico's niet worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Risico op persoonlijk letsel door rondvliegende deeltjes.
• Risico op brandwonden als gevolg van accessoires die tijdens het gebruik heet worden.
• Risico op persoonlijk letsel als gevolg van langdurig gebruik.

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

Lees gebruiksaanwijzing voor gebruik.

POSITIE DATUMCODE [AFB. (FIG.) 1]

De datumcode (aa), die ook het jaar van fabricage bevat, is binnen in de behuizing geprint.

Voorbeeld:

2010 XX XX

Jaar van fabricage

Inhoud van de verpakking

De verpakking bevat:

1 Schaafmachine
1 Parallele langsgeleiding
1 Sponningdiepte-aanslag
1 Vleugelmoer
1 Steeksleutel
1 Spaanuitwerper
1 Spaandeflector (alleen voor K-modellen)
1 Stofzak (alleen voor K-modellen)
1 Stofafzuigadapter
1 Transportkoffer (alleen voor K-modellen)
1 Gebruiksaanwijzing
1 Uitvergrote tekening
- Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens het transport.
- Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt.

Beschrijving (afb. 1)

CHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

a. Aan/Uit-schakelaar
b. Vergrendelknop
c. Spaanuitgang
d. Knop voor afstelling van de sponningdiepte/ voorhandgreep
e. Sponningdiepte-gradatieafstelling

f. Parkeerzool

FUNCTIE VOOR CONSTANTE SNELHEID (D26501)

De functie voor constante snelheid zorgt voor behoud van de snelheid onder belasting. Dit betekent minder lawaai en een constante schaafsnelheid. Bovendien zal de snelheid niet drastisch toenemen wanneer u het gereedschap van het werkstuk neemt.

ELEKTRONISCHE REM (D26501)

De elektronische rem stopt de beitels als u de aan/uit-schakelaar loslaat.

NEDERLANDS

GEBRUIKSDÖEL

Uw D26500/D26501 schaafmachine is ontworpen voor het professioneel schaven van hout.

NIET GEBRUIKEN bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze schaafmachines zijn professioneel elektrisch gereedschap.

LAAT NIET kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren operators dit gereedschap bedienen.

Elektrische veiligheid

De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

Uw DEWALT gereedschap s dubbel geïsoleerd in overeenstemming met EN 60745; daarom is geen aarding nodig.

Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via de DeWALT servicedienst.

Een verlengsnoer gebruiken

Gebruik, als een verlengsnoer nodig is, een goedgekeurd 3-aderig verlengsnoer dat geschikt is voor de stroomvoorziening van dit gereedschap (zie technische gegevens). De minimale geleidergrootte is 1,5 mm ^2 ; de maximale lengte is 30 m.

Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

ASSEMBLAGE EN AANPASSINGEN

CHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

De Schaafbladen vervangen (afb. 2)

De schaafbladen die op dit gereedschap zijn gemonteerd, zijn omkeerbaar. Als beide zijden versleten zijn, moeten de schaafbladen worden vervangen.

WAARSCHUWING: Vervang de bladen altijd tegelijkertijd.

1. Draai voorzichtig de beitelkop (g) totdat het eerste blad zichtbaar wordt.
2. Draai de bouten (h) los met de meegeleverde steeksleutel.
3. Trek de zijbeschermkap (i) omhoog.
4. Schuif het blad (j) uit de houder.
5. Draai het blad om of vervang het.
6. Schuif het blad in de houder. Aan de sponningzijde (dat wil zeggen, waar de zijbeschermkap is gemonteerd), moet het schaafblad gelijk liggen met de schaafzool.
7. Pas het blad aan zoals hieronder wordt beschreven.
8. Draai de bouten aan (h).
   Herhaal dit voor het andere blad.

De bladen afstellen (afb. 2)

1. Controleer dat de schaafdiepte is afgesteld op 0 mm.
2. Controleer de positie van het blad (j) aan beide uiteinden. Leg een vlak voorwerp als meetlat over de schaafzool.
3. De punt van het blad moet gelijk liggen met het oppervlak van de schaafzool.
4. Ga als volgt te werk, als aanpassing nodig is.
   Draai elk van de stelschroeven (k) zoveel als nodig is naar binnen of naar buiten totdat de punt van het blad gelijk ligt met de schaafzool.

De freesdiepte aanpassen (afb. 1)

Draai aan de knop voor afstelling van de sponningdiepte (d). Één omwenteling van de knop voor afstelling is gelijk aan 4,0 millimeter diepteverschil.

Één markering op de schaalverdeling komt overeen met een schaafdiepte van 0,1 mm.

De Parallelle Langsgeleiding bevestigen, verwijderen en afstellen (afb. 3)

De parallele langsgeleiding (I) wordt gebruikt voor een optimale controle over het gereedschap op smalle werkstukken. De parallele langsgeleiding kan aan beide zijden van het gereedschap worden gemonteerd.

1. Monteer de parallele langsgeleiding (I) zo, dat het profiel van de geleiding en de richtlijn geeft vanaf de voorzijde van het gereedschap tot achter de schaafkop.

2. Monteer de parallelle langsgeleiding in het schroefgat (m) aan één van beide zijden.

3. Draai de vleugelmoer aan (n). J kunt de parallelle langsgeleiding verwijderen door de vleugelmoer te verwijderen.

1. Draai de vleugelmoer (o) los.

2. Stel de geleiding zo af dat er net genoeg ruimte van de schaafkop over is om het oppervlak van het werkstuk te schaven.

3. Draai de vleugelmoer aan.

De sponningdiepte-aanslag bevestigen, verwijderen en afstellen (afb. 4)

1. Installeer de diepteaanslag (p).

2. Draai de vleugelmoer (q) op de gewenste hoogte vast in het schroefgat (m) en gebruik de schaalverdeling.

Verwijder de vleugelmoer, als u de diepteaanslag wilt verwijderen.

De spaanuitwerper plaatsen en verwijderen (afb. 5, 6)

Het gereedschap kan worden gebruikt met de spaanuitwerper zowel aan de linker- als aan de rechterzijde.

Voor de spaanuitgang aan de rechterzijde (afb. 5) kan het gereedschap gebruikt worden met of zonder uitwerper. De uitwerper moet worden gebruikt in combinatie met de stofafzuigadapter wanneer u een stofzuiger aansluit.

1. Duw de uitwerper (r) in de rechter spaanuitgang (c) tot deze vastklikt.

2. U kunt de uitwerper verwijderen door de hefboom (s) omhoog te duwen en de uitwerper uit te trekken.

Voor de linker spaanuitgang (afb. 6) moet de uitwerper altijd worden gebruikt.

1. Duw de hefboom (s) omhoog als u de van een veer voorziene sluiting (t) wilt openen.

2. Duw de uitwerper (r) in de linker spaanuitgang (c) tot deze vastklikt.

3. Laat de hefboom los.

4. U kunt de uitwerper verwijderen door de hefboom omhoog te duwen en de uitwerper uit te trekken.

WAARSCHUWING: U kunt, als u dat wilt, een systeem voor stofafzuiging aansluiten dat is ontworpen in overeenstemming met de geldende richtlijnen voor stofemissie.

Dit gereedschap is voorzien van een adapter voor het aansluiten van een stofzak of voor stofafzuiging. De stofzak is standaard voor de K-modellen en leverbaar als een optie voor alle andere modellen.

1. Pas de spaanuitwerper (r) in de uitgang (c), zoals wordt getoond.
2. Bevestig de stofzak (u) op de spaanuitwerper.
3. U kunt het gereedschap ook met de adapter (v) op een systeem voor stofafzuiging aansluiten.

DE STOFZAK MONTEREN (AFB. 9)

1. Monteer de stofzak door de open sleuven (z) tegenover de nokken (y) te houden en de deflector (w) op de zak (x) te plaatsen.
2. Draai de stofzak naar rechts vast
3. Vouw de zak uit door de lussen (zz) los te maken.
4. Monteer de stofzak zoals hierboven wordt beschreven.

Voor ingebruikneming

• Stel de freesdiepte af.
• Monteer, als dat nodig is, de parallelle langsgeleiding en stel deze af.
• Bevestig de spaanuitwerper.
• Gebruik alleen scherpe schaafbladen.

BEDIENING

Instructies voor gebruik

CHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften.

CHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert.

Juiste positie van de handen (fi g. 10)

CHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoals afgebeeld.

NEDERLANDS

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotseling reactie.

Voor een juiste plaatsing van uw handen zet u één hand op de voorste handgreep (d) en de andere op de hoofdhandgreep (t).

In- en uitschakelen (afb. 1)

Om veiligheidsredenen is de aan/uit-schakelaar (a) van uw gereedschap voorzien van een vergrendelknop (b).

1. Ontgrendel het gereedschap door de vergrendelknop in te drukken.
2. U kunt de machine in werking zetten door op de Aan/Uit-schakelaar te drukken (a). Zodra u de aan/uit-schakelaar loslaat wordt de vergrendelknop automatisch ingeschakeld zodat wordt voorkomen dat de machine onbedoeld wordt gestart.

WAARSCHUWING: Schakel het gereedschap niet in of uit wanneer de beitels het werkstuk of andere materialen raken.

Schaven (afb. 1)

1. Schakel het gereedschap in.
2. Beweeg het gereedschap langzaam over het werkstuk.

WAARSCHUWING:

• De aanvoersnelheid mag niet te hoog zijn, vooral niet bij de maximale schaafdiepte en sponningbreedte.
• Bedenk dat u beter een aantal keer ondiep kunt schaven dan één keer diep.
  • Schakel het gereedschap altijd uit wanneer het werk is voltooid en voordat u de stekker uit het stopcontact trekt.

Het gereedschap is voorzien van een parkeerzool (f). Na het uitschakelen kunt u het gereedschap neerzetten zonder dat u hoeft te wachten tot de beitels tot stilstand zijn gekomen.

Sponningschaven

1. Monteer de parallelle langsgeleiding en stel deze af.
2. Monteer de spanningdiepte-aanslag en stel deze af.
3. Ga verder als bij het schaven.

Schuine kanten schaven

De V-groeven in de neus van de zool bieden u de mogelijkheid schuine kanten te schaven.

1. Verwijder de stofzak (u).
2. Verwijder de deflector (w) van de zak (x) door deze naar links te draaien.
3. Maak de stofzak leeg in een afvalbak.
4. Monteer de stofzak weer door de open sleuven (z) tegenover de nokken (y) te houden en de deflector in de zak te plaatsen.
5. Draai de stofzak naar rechts vast
6. Plaats de stofzak weer.

Wanneer het gereedschap gedurende lange tijd binnenshuis wordt gebruikt, gebruik dan een geschikt stofafzuigsysteem dat is ontworpen in overeenstemming met de geldende richtlijnen ten aanzien van de stofemissie.

ONDERHOUD

Uw DEWALT gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Om het gevaar op letsel te verminderen schakelt u het apparaat uit en sluit u de stroombron van de machine af voordat u accessoires installeert of verwijdert, voordat u instellingen aanpast of wijzigt, of als u

reparaties uitvoert. Zorg ervoor dat de hoofdschakelaar in de OFF (UIT) positie staat. Het onbedoeld opstarten kan letsel veroorzaken.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

NEDERLANDS

Reiniging

WAARSCHUWING: Blaas vuil en stof uit de hoofdbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure uitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof.

hergebruik van gerecycled materiaal helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen.

Plaatselijke bepalingen voorzien mogelijk in de gescheiden inzameling van elektrische producten uit een huishouden, op stedelijke inzamelingspunten of bij de detailhandelaar waar u een nieuw product aanschaft.

DEWALT heeft een faciliteit voor het verzamelen van recyclen van DEWALT producten als ze eenmaal het einde van hun levensduur hebben bereikt. Stuur om van deze service gebruik te maken uw product a.u.b. terug naar iedere erkende reparateur die namens ons de verzameling op zich neemt.

U kunt de locatie van de erkende reparateur die het dichtste bij u in de buurt is opzoeken door contact op te nemen met uw plaatselijke DEWALT kantoor zoals vermeld in deze handleiding. Een lijst van erkende DEWALT reparateurs en volledige details over onze after sales service zijn ook te vinden op internet via: www.2helpU.com.

Optionele accessoires

WAARSCHUWING: Aangezien accessoires die niet door DEWALT zijn aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

Bescherming van het milieu

Gescheiden afvalinzameling. Dit product mag niet bij het normale huishoudelijke afval worden aangeboden.

Als u op een dag bemerkt dat uw DEWALT product vervangen dient te worden of dat u er verder geen gebruik meer van maakt, mag u het niet als normaal huishoudelijk afval aanbieden. Bied dit product aan bij de gescheiden afvalinzameling.

Gescheiden inzameling van gebruikte producten of verpakkingen maakt het mogelijk dat materiaal kan worden gerecycled en nogmaals gebruikt. Het

GARANTIE

DEWALT vertrouwt op de kwaliteit van zijn producten en biedt professionele gebruikers van het product een uitstekende garantie. Deze garantieverklaring is een aanvulling op uw contractuele rechten als een professionele gebruiker of uw wettelijke rechten als een particuliere, niet-professionele gebruiker, en is op geen enkele wijze van invloed op deze rechten. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE •

Als u niet geheel tevreden bent over de prestaties van uw DEWALT-gereedschap, kunt u dit compleet met de originele onderdelen, zoals u het hebt aangekocht. binnen 30 dagen, gewoon terugbrengen bij het verkooppunt en omruilen voor een ander stuk gereedschap of tegen restitutie van het aankoopbedrag. Het product mag niet in onredelijke mate zijn versleten en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT •

Als onderhouds- of servicewerkzaamheden nodig zijn voor uw DEWALT-gereedschap, in de 12 maanden na uw aankoop, hebt u recht op één jaar gratis service. Deze zal kosteloos worden uitgevoerd in een DEWALT-servicecentrum. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE •

Als uw DEWALT-product defect raakt als gevolg van het gebruik van verkeerde materialen of onjuiste constructie

binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;
• Het product in redelijke mate is versleten;
• Er geen reparaties zijn ondernomen door niet-geautoriseerde personen;
• U een aankoopbewijs kunt overleggen.

- Het product compleet met alle originele onderdelen wordt geretoumeerd

Als u aanspraak wilt maken op de garantie, neem dan contact op met uw leverancier of zoek het officiële DEWALT-servicecentrum bij u in de buurt in de DEWALT-catalogus of neem contact op met het DEWALT-kantoor op het adres dat wordt vermeld in deze handleiding. Een lijst van officiële DEWALT-servicecentra en volledige details over onze after-sales-service zijn ook te vinden op internet via: www.2helpU.com

H∅VEL

D26500, D26501

Gratulerer!
