KULLANIM KILAVUZU GT 850 Wolf Garten

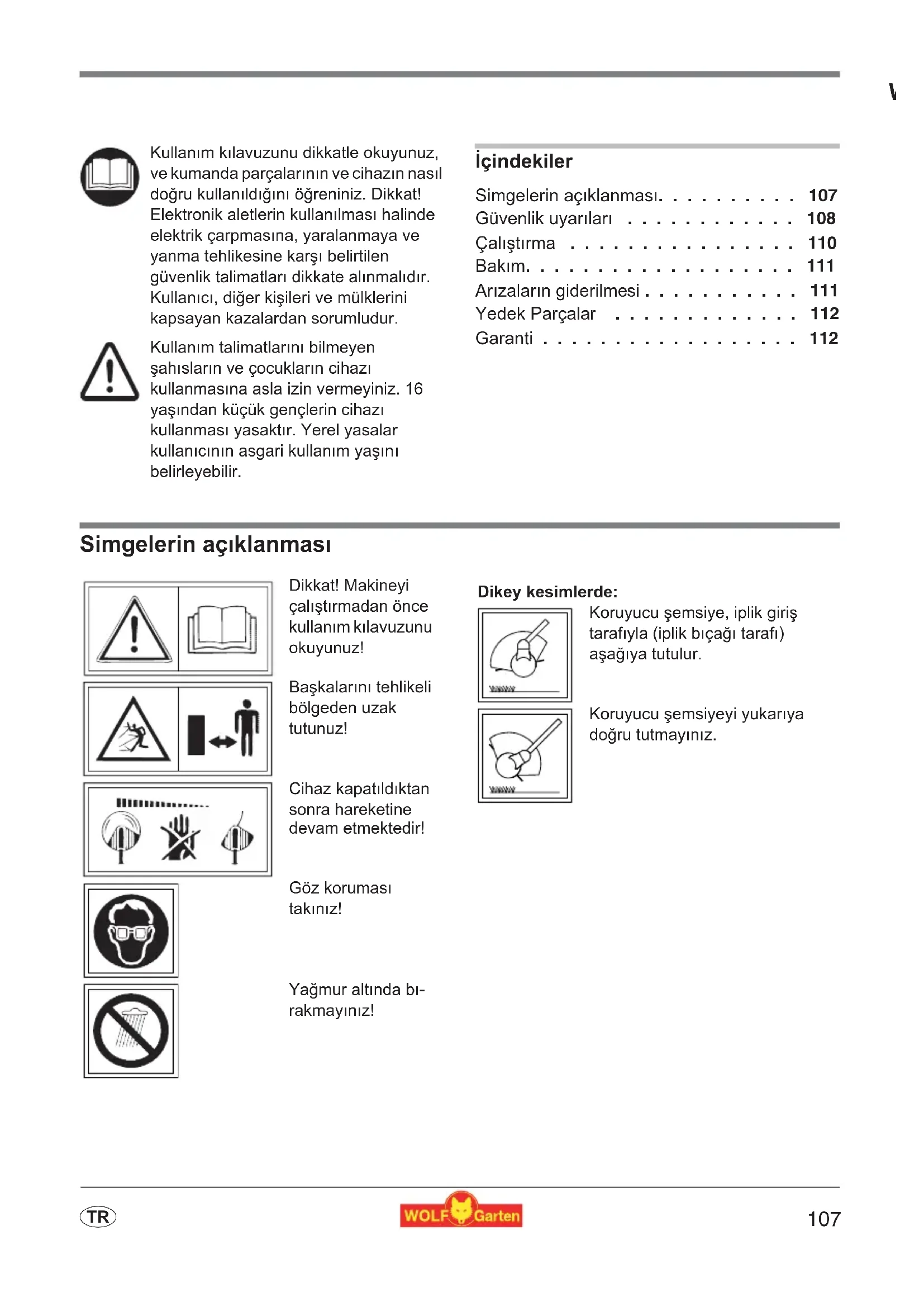

Orijinal işletme kılavuzu 107

1 Orta sap
2 Teleskop kol
3 Dikey kesme ayarı
4 Kesici misina
5 Bitki koruma maşası (GT 850)
6 Açma/Kapama düğmesi
7 Kablo çekme kuvveti azaltıcısıyla birlikte üst tutma kolu
8 Kol eğimi ayarı
9 Yürüyen aksam (GT 845, GT 850)
10 Misina kaseti

GR

Kullanım kılavuzunu dikkatle okuyunuz, ve kumanda parçalarının ve cihazın nasıl doğru kullanıldığıĞını öğreniniz. Dikkat! Elektronik aletlerin kullanılması halinde elektrik çarpmasına, yaralanmaya ve yanma tehlikesine karşı belirtilen güvenlik talimatları dikkate alınmalıdır. Kullanıcı, diğer kişileri ve mülklerini kapsayan kazalardan sorumludur.

Kullanım talimatlarını bilmeyen şahisların ve çocukların cihazı kullanmasına asla izin vermeyiniz. 16 yaşından küçük gençlerin cihazı kullanması yasaktır. Yerel yasalar kullanıcıının asgari kullanım yaşını belirleyebilir.

İçindekiler

Simgelerin açıklanması. . . . . . . . . 107

Güvenlik uyarıları 108

Çalıştırma 110

Bakım. 111

Arızaların giderilmesi ..... 111

Yedek Parçalar 112

Garanti 112

Simgelerin açıklanması

Dikkat! Makineyi çalıştırmadan önce kullanım kılavuzunu okuyunuz!

Başkalarını tehlikeli bölgeden uzak tutunuz!

Cihaz kapatıldıktan sonra hareketine devam etmektedir!

Göz koruması takınız!

Yağmur altında birakmayınız!

Dikey kesimlerde:

Koruyucu şemsiye, iplik giriş tarafıyla (iplik biçağı tarafı) aşağıya tutulur.

Koruyucu şemsiyeyi yukarıya doğru tutmayınız.

Güvenlik uyarıları

Genel Uyarılar

- Bu misinalı çim biçme makinesi, şahsa ait alanlardaki kenar çimlerinin yanı sıra daha küçük boyutlardaki çim ve çimen alanlarının bakımına yönelik olarak tasarlanmıştır. Bu misinalı çim biçme makinesi kamu tesislerinde, parklarda, spor tesislerinde, caddelerde vs. ve tarım ve ormancılıkta kullanılmamalıdır.

- Kullanıcıya yönelik fiziksel tehlike nedeniyle misinalı çim biçme makinesi aşağıdaki durumlarda kullanılmamalıdır:

– çalıların, çitlerin ve çalışlıkların budanmasında;
– çiçeklerin kesilmesinde;
- kompost üretimi amacıyla ufaltmaya yönelik olarak.

- Bu cihazlar, eğer bunlar güvenliklerinden sorumlu bir kişi tarafından denetlenmiyorlarsa veya bu cihazların nasıl kullanılacağını dair talimat almamışlarsa, yeterli deneyime sahip olmayan ve/veya yetersiz bilgiye sahip olan kişi-lerce veya sınırlı fiziksel, duyumsal veya ruhsal yeteneğe sahip kişiler tarafından kullanılmaya uygun değildirler.

• 16 yaşından küçük çocukların cihazları kullanması yasaktır.
  ●Makine, etrafta insanlar (özellikle çocuklar) veya hayvanlar varken çalıştırılmamalıdır; oluşacak zarardan siz sorumlusunuz.
• Yakında insanlar, özellikle de çocuklar veya ev hayvanları varken makineyi kullanmaya ara veriniz.
  ●Makineyi sadece gün ışığında veya iyi suni ışıklandırma altında kullanınız.
• Misinalı çim biçme makinesini ancak kuru havalarda kullanınız ve yağmur altında bırakmayınız.
• Asla metalden üretilmiş kesici parçalar monte etmeyiniz.

Kullanmadan önce

- Çimlerin üzerindeki dal, taş, tel, vs. benzeri yabancı cisimleri temizleyiniz. Çimleri biçerken de yabancı cisimlere dikkat ediniz.

●Makinenin dışına monte edilmiş bağlantı kablosu ve uzatma kablosu düzenli olarak hasar ve eskime (kırlıganlık) yönünden kontrol edilmelidir. Sadece kusursuz durumdaysa kullanınız!
- Koruyucu tertibatı veya kapakları hasar görmüş makineleri asla kullanmayınız.
- Güvenlik nedenlerinden ötürü sadece orijinal yedek parçalar veya üreticinin onayladığı parçaları kullanınız. Parça değiştirirken montaj talimatlarına uyunuz!
●Makineyi ayarlamadan veya temizlemeden veya bağlantı kablosunun dolaşmış veya hasar görmüş olup olmadığını kontrol etmeden önce makineyi kapatınız ve fişini prizden çekiniz.
- Makineyi çalıştırmadan önce veya herhangi bir darbeden sonra bağlantı kablosunu aşınma veya hasar yönünden kontrol ediniz ve gerekli onarımları yaptırınız.

Kablo

- Sadece asgari enine kesiti 3 x 1,5 mm ^2 ve mak-simum uzunluğu 25 m olan uzatma kabloları kullanın:

– eğer lastik hortum hatları söz konusuysa, o zaman HO 7 RN-F modelinden hafif olmamalıdır
– eğer PVC-hatları söz konusuysa, o zaman HO5 VV-F modelinden hafif olmamalıdır (bu modeldeki hatlar, dışarıda sürekli kullanım için uygun değillerdir - örneðin: bir bahçe prizinin baðlantýsý, birg ölet pompasýnýn baðlantýsý veya açýkta depolama için yer altý kablo döpemeleri gibi)

• Kabloların su sıçramasına karşı korumalı olması gerekmektedir.
• Hatalı akım düzeyi 30 mA'in üzerinde olmayan bir hatalı akım koruma tertibatı (RCD) kullanınız.
• Bağlantı kablosunu çekme kuvveti azaltıcısına sabitleyiniz. Kenarlarda, sivri veya keskin cisimlere sürttürmeyiniz. Kablonun kapı aralıklarında veya pencere aralıklarında ezilmesine izin vermeyiniz. Açma-kapama

tertibatlarını sökmeyiniz veya devre dışı bırakmayınız (örneğin açma-kapama kolunu itme koluna bağlayarak).

Çalışırken

• Motoru çalıştırırken ellerinizi ve ayaklarını her zaman kesici tertibattan uzakta tutunuz.
• Misina uzunluğunun kesilmesine yarayan her türlü tertibattaki yaralan-malara karşı dikkatli olunuz. Yeni bir misina çektikten sonra makineyi çalıştırmadan önce her zaman normal çalışma konumuna getiriniz.
• Aksi takdirde yaralanma tehlikesi söz konusu olduğundan, misinalı çim biçme makinesini çalıştırırken çimlere paralel şekilde tutunuz.
• Çalışırken de dönen misinayla aranızda bir güvenlik mesafesi bırakınız. Dönen misinayı tutmayınız.
• Her zaman uygun çalışma kıyafetleri giyiniz; kesici aletlere takılabilecek geniş kıyafetler, vs. giymeyiniz. Sağlam ayakkabılar kullanınız! Bacaklarını zı da koruyunuz (örneğin uzun pantolonlar giyerek).
  ●Göz koruması kullanınız!
• Çalışma yerine taşırken motoru kapatınız.
• Geri geri giderken özellikle dikkat ediniz. Takılıp düşme tehlikesi!
• Bağlantı kabloları kesici aletlerden uzak tutunuz.
• Bağlantı kablosunun kullanım sırasında hasar görmesi halinde derhal prizden çekilmesi gerekmektedir. Fiş prizden çekilmeden önce kablolara dokunmayınız.
• Çalışmanın kesintiye uğraması halinde misinalı çim biçme makinesini asla gözetimsiz bırakmayınız. Lütfen emniyetli bir yerde muhafaza ediniz.
  ●Makineye monte edilmiş açma/kapama tertibatlarını sökmeyiniz veya devre dışı bırakmayınız (örneğin saptaki açma-kapama şalterini bağlamak suretiyle).
• Misina kutusunu yere atmayınız veya duvar kenarlarına çarptırmayınız. Misina kutusunun şiddetli bir darbe alması halinde tutma kolundaki titreşimin artıp artmadığına dikkat ediniz. ayet artmışsa makinenin yetkili bir servis tarafından kontrol edilmesi gerekmektedir.

Çalıştıktan sonra

• Kullandıktan sonra makineyi prizden çekiniz ve hasar yönünden kontrol ediniz.
• Kapatırken: Dikkat, tehlike! Kesici alet dönmeye devam ediyor!
• Daima kesici aletlerin durmasını bekleyiniz.
• Makine üzerinde yapılacak bakım ve temizlik çalışmaları ve koruyucu tertibatların çıkartılması veya misina kasetinin değiştirilmesi ancak motor durdurulduktan sonra ve kesici aletler kapalıyken ve ancak fiş prizden çekildikten sonra yapılmalıdır. Sadece orijinal WOLF misina kaseti kullanınız. Montaj talimatlarına uyunuz!
• Kesici misina akan suyla, özellikle de yüksek basınç altında temizlenmemelidir.
  ●Makine üzerindeki onarımlar sadece WOLF servis istasyonları ve yetkili servislerce gerçekleştirilmelidir.
• Hava deliklerinin kirli olmamasına özen gösteriniz.
  ●Makineyi çocukların erişemeyeceği yerlerde muhafaza ediniz.

Atık Bertarafı

Elektrikli araç gereçleri ev atıklarıyla birlikte bertaraf etmeyin. Teçhizatı, aksesuarları ve ambalajlarını çevre dostu bir yöntemle geri dönüştürün.

Çalıştırma

Çalıştırma saatleri

• Lütfen yerel yönetmeliklere uyunuz.
• Çalıştırma saatlerini yerel yetkililerden öğrenebilirsiniz.

Ayarlar

Misinalı çim biçme makinesi 4-kat ayarlanabilir bir çalışma açısına sahiptir. Böylece bahçenizdeki sorunlu ve zor erişilen yerlere rahat bir şekilde ulaşabilirsiniz.En iyi çalışma pozisyonunu ayarlamak için lütfen aşağıdaki uyarılara uyunuz.

Kesici kafa çalışırken hafifçe öne doğru eğik olmalıdır.

Çalışma açısı ve tekerlekler

Serbest kesim - Çalışma açısı 1 A

Serbest kesim özellikle büyük, çimlerin uzamış olduğu alanların budanması için uygundur. Serbest kesim sırasında misinalı çim biçme makinesi vücudun önünde yarım daire şeklinde sağa sola doğru sallanmalıdır.

1. Çalışma açısını ayarlayınız . E
2. Tekerlekleri çıkartınız . G

Eşit kesim - Çalışma açısı 2 B

Tavsiye: Eşit yükseklikte ve temiz bir kesim yapmak için tekerlekler kullanılmalıdır.

1. Çalışma açısını ayarlayınız . E
2. Tekerlekleri monte etmek . H
3. Tekerlekleri konumlandırınız . J

Çalıların altında / meyilli yerlerde kesim - Çalışma açısı 3 C

1. Çalışma açısını ayarlayınız . E
2. Tekerlekleri çıkartınız . G

Kenar fonksiyonu (Dikey kesim) - Çalışma açısı 4 D

Kenar fonksiyonu, çimlerin kenarı boyunca hassas ve rahat bir kesim imkanı sağlamaktadır.

1. Kesici kafayı 90° döndürünüz . F
2. Çalışma açısını ayarlayınız . E
3. Tekerlekleri monte etmek . H
4. Tekerlekleri konumlandırınız . J

Bitki koruma maşası çalıları, ağaçları ve kültür bitkilerini korumaktadır (M). Kenarlar kesilirken bitki koruma maşası takılı tutulmalıdır (M).

Teleskop kolu ve tutma sapı

Teleskop kolu ve orta sap yardımıyla makineyi beden ölçünüze göre ayarlayınız K L

Kabloları çekme kuvveti azaltıcısından geçiriniz

İtme kolunda bulunan çekme kuvveti azaltıcısı uzatma kablosunun kazara çıkmasını engellemektedir N (1).

Prizdeki bağlantı (230 Volt, 50 Hz)

- Cihazı sadece, 10-16 Amp.'lik bir sigortayla (veya LS- şalteri Tip B) emniyete alınmış prize bağlayınız.

Not: Geride kalan akımdan koruma aleti

Bu koruma tertibatları, hasarlı kablolara olan temaslarda, izolasyon hatalarında ve belirli durumlarda gerilim altındaki kabloların hasar görmesi durumunda dahi ağır yaralanmalara karşı koruma sağlamaktadırlar.

- Cihazın yalnızca 30 mA'dan fazla olmayan geride kalan akımdan koruma cihazı (RCD) ile korunan bir elektrik prizine takılmasını öneririz.

- Eski kurulumlar için uyarlama seti bulunmaktadır. Elektronik konusunda bir uzmanla görüşünüz

Açma / Kapama 1(2)

Çimlerin kesilmesiyle ilgili öneriler

• Uzamış çimleri yavaş ve kademeli olarak kesiniz.
• Kesici misinanın aşınma nedeniyle fazla kısa kalması halinde makineyi kapatmanız yeterlidir. Misina uzunluğu otomatik olarak ayarlanacaktır.

- Her açma kapamada misina uzunluğu otomatik olarak 6-8 mm ayarlanmaktadır. Bu nedenden ötürü nedensiz olarak sık açma kapama misinanın daha fazla aşınmasına neden olmaktadır.

- Her çim biçmeden önce hava ızgarasını ve makinenin alt tarafındani çim kalıntılarını temizlerseniz misinalı çim biçme makinenizin ömrünü uzatısınız.

Bakım

Misina kasedinin değiştirilmesi

Kesici alet dönmeye devam etmektedir! Her türlü çalışmadan önce makineyi prizden çekiniz!

1. Bobin kapağının her iki yaylı kavramayı aynı zamanda bastırınız ve dışarı doğru çekiniz
2. Misina bobinini çıkartınız
3. Olası pislikleri temizleyiniz

4. Bobinin kazara çıkartılmasını önlemek için yeni misina kasedinin misina uçlarını kasedi yerleştirmeden önce haznesinden çıkartmayınız P

5. Misina bobinini muhafazaya yerleştiriniz . Q

Misina bobininin düğümleri kapağa dönük olmalıdır!

1. Misina bobinini, her iki yaylı kavrama hissedilebilir ölçüde oturacak şekilde misina bobini haznesine yerleştirilmelidir.

Çalıştırmadan önce: Yaralanma tehlikesi nedeniyle misinalı çim biçme makinesini zemine paralel tutunuz.

Arızaların giderilmesi

Sorun Nedeni Çözüm
Otomatik misina ayarlama çalışmıyor	• Bobin boş • Misina kaseti değiştiriniz.
	• Kırmızı düğme ile misina bobini arasındaki dişliler kirlenmiş.	• Parçaları fırçayla temizleyiniz.
	• Kesici misina kopmuş ve misina kutusunun içine çekilmiş.	• Misina bobinini çıkartınız veya misinayı hafifçe çekerek yeniden sarınız ve bobini geri takınız.
	• Kesici misina bobinin üzerinde sıkışmış.	• Kaynamış misina parçasını çıkartınız veya misinayı hafifçe çekerek yeniden sarınız ve bobini geri takınız.

Şüphe halinde bir WOLF yetkili servisine başvurunuz.

Dikkat misinalı çim biçme makinesini her kontrolden, temizlikten veya bobin üzerinde yapılacak her çalışmadan önce kapatınız ve prizden çekiniz.

Yedek Parçalar

Sipari-No. Parça Sınıfı Parça Tanımı

7130 085 GT-F7 Misina kaseti

7136 085 GT-F8 Misina kaseti

7136 086 GT-R Yürüyen aksam

Bayiinizden temin edebilirsiniz

Garanti

Her ülkede, ilgili bayimizin veya ithalatçının verdiği garanti yönetmelikleri geçerlidir. Bu yönetmelikler kapsamındaki arızaları, eğer sebepleri malzeme ve imalat hatası ise, ücretsiz tamir ediyoruz. Böyle bir durumda satıcınıza veya size en yakın temsilciliğimize veya bayimize başvurunuz.
