KÄYTTÖOHJE GT 850 Wolf Garten

Alkuperäinen käyttöohjekirja 40

Originale driftsanvisningen 45

Originalbruksanvisning 50

1 Keskikahva
2 Teleskooppivarsi
3 Reunanleikkuuasento
4 Lanka
5 Suojakaari (GT 850)
6 Virtakytkin
7 Yläkahva ja vedonpoistin
8 Varren kallistuksensäätö
9 Alusta (GT 845, GT 850)
10 Lankakasetti

N

1 Midthåndtak
2 Teleskopstang
3 Kantinnstilling
4 Trådkniv
5 Bøyle for beskyttelse av planter (GT 850)
6 B r y t e r
7 ∅verste håndtak med kabelstrekkavlastning
8 Innstilling av stanghelning
9 Chassis (GT 845, GT 850)
10 Trådkassett

S

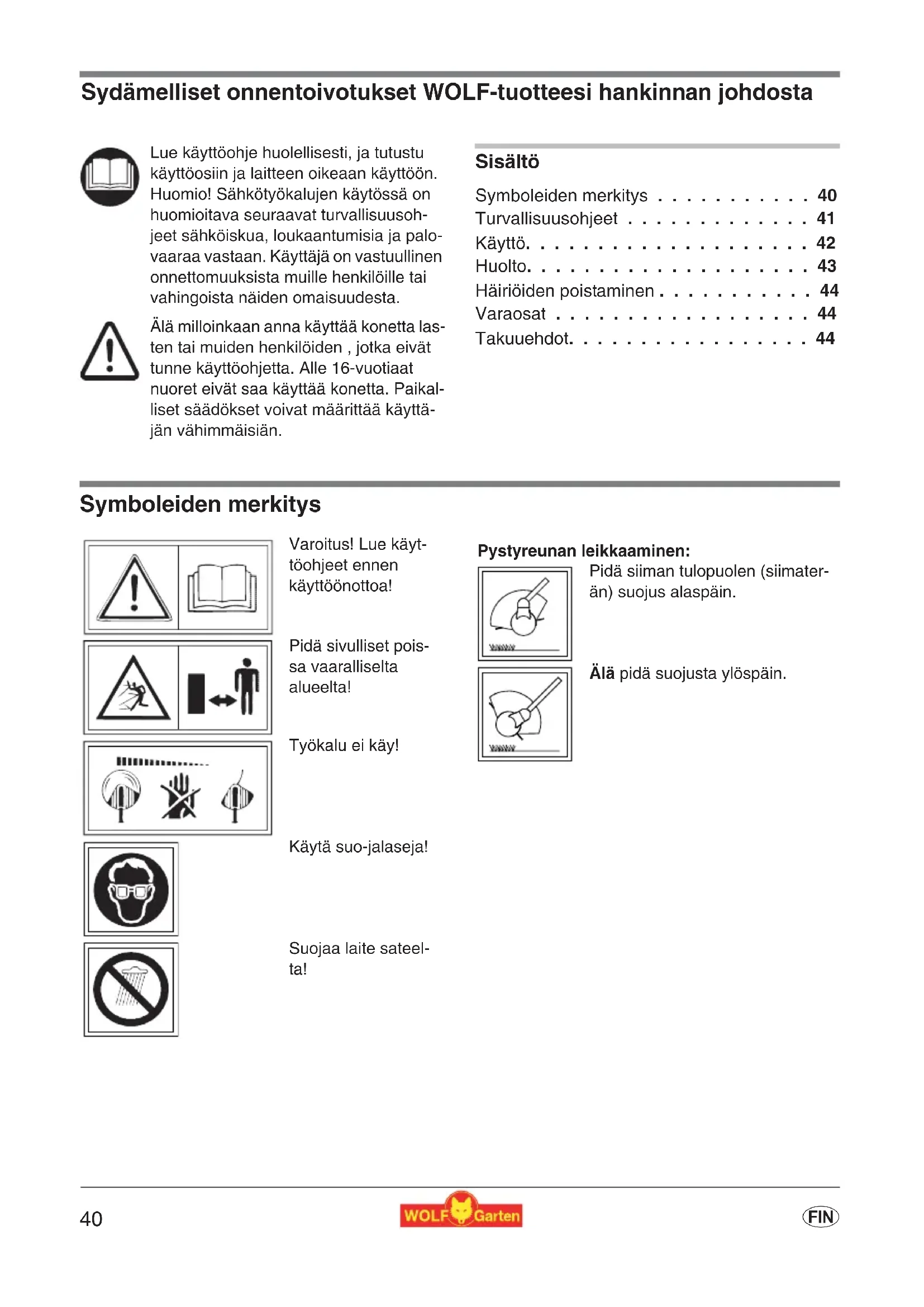

Sydämelliset onnentoivotukset WOLF-tuotteesi hankinnan johdosta

Lue käyttöohje huolellisesti, ja tutustu käyttöosiin ja laitteen oikeaan käyttöön. Huomio! Sähkötyökalujen käytössä on huomioitava seuraavat turvallisuusohjeet sähköiskua, loukaantumisia ja palovaaraa vastaan. Käyttäjä on vastuullinen onnettomuuksista muille henkilöille tai vahingoista näiden omaisuudesta.

Älä milloinkaan anna käyttää konetta lasten tai muiden henkilöiden, jotka eivät tunne käyttöohjetta. Alle 16-vuotiaat nuoret eivät saa käyttää konetta. Paikalliset säädökset voivat määrittää käyttäjän vähimmäisiän.

Sisältö

Symboleiden merkitys ..... 40

Turvallisuusohjeet ..... 41

Käyttö. 42

Huolto. 43

Häiriöiden poistaminen ..... 44

Varaosat 44

Takuuehdot. 44

Symboleiden merkitys

Varoitus! Lue käyttöohjeet ennen käyttöönottoa!

Pidä sivulliset pois- sa vaaralliselta alueelta!

Suojaa laite sateelta!

Pystyreunan leikkaaminen:

Pidä siiman tulopuolen (siimaterän) suojus alaspäin.

Älä pidä suojusta ylöspäin.

Turvallisuusohjeet

Yleistä

• Trimmeri solvetuu ertyisen hyvin nurmikon reunojen ja pienten nurmikkoalueiden leikkaamiseen kotipuutarhoissa. Trimmeriä ei saisi käyttää yleisissä puutarhoissa, urheilukentillä, kaduilla tms. eikä maa- jaa metsätaloudessa.
• Onnettomuusvaaran vuoksi trimmeriä ei saa käyttää:

– pensaiden ja pensasaitojen leikkaamiseen;
- kukkien leikkaamiseen;
- puutarhajätteiden paloitteluun komostointia varten.

- Henkilöt, joilta puuttuu kokemusta tai osaamista tai fyysisesti, aisteiltaan tai henkisesti vajavaiset henkilöt eivät saa käyttää laitetta muuten kuin turvallisuudesta vastaavan henkilön valvonnassa tai jos laitteen käyttö on opastettu etukäteen.

• Alle 16 vuoden ikäiset eivät saa käyttää laitetta.
• Keskeytä koneen käyttö. jos ihmisiä (erityisesti lapsia) tai kotielämiä tulee sen lähistölle.
• Varmista, ettei työskentelyalueen välittömässä läheisyydessä ole ihmisiä (varsinkaan lapsia) eikä eläimiä. Olet vastuussa vahingoista.
• Käytä työkalua ainoastaan silloin kun näkyvyys on hyvä.
• Käytä konetta vain päivänvalossa tai hyvässä keinovalaistuksessa.
• Käytä maadoitettua virtalähdettä.
• Älä asenna milloinkaan metallisis leikkuuelementtejä.

Ennen käyttöä

• Ennen kein käynnistät trimmerin, poista leikattavalta alueelta marut, rautalanka jne. Varo leikatessasi nurmikolla olevia vieraita esineitä.
• Kaikki johdot on tarkistettava vaurioiden ja kulumisen varalta. Käytä vain moitteettomassa kunnossa olevia johtoja.
• Laitetta ei saa käyttää, jos turvalaite tai suojus on vaurioitunut.

• Turvallisuussyistä laitteessa saa käyttää vain alkuperäisiä tai valmistajan hyväksymiä varaosia. Muista noudattaa asennusohjeita!

• Katkaise laitteesta virta ja irrota kone päävirta-lähteestä ennen kuin säädät tai puhdistat sitä tai tarkistat, onko liitäntäjohto sotkeutunut tai vaurioitunut.
  ●Vor Inbetriebnahme der Maschine und nach irgendwelchem Aufprall, prüfen Sie die Anschlussleitung auf Anzeichen von.

• Tarkasta ennen koneen käyttöönottoa tai mahdollisen iskun jälkeen sen mahdolliset kulumat tai vauriot ja anna suorittaa tarvittavat korjaukset.

Kaapeli

• Käytän vain jatkojohtoa, jonka poikkipinta on vä-hintään 3x1,5mm2 ja pituus enintään 25 m: - kumivaippaiset johdot vähintään HO7RN-F - PVC-johdot vähintään HO5 VV-F (tämän tyyppiset johdot eivät sovellu jatkuvaan ulkokäyttöön - esim. maahan upotettu kaapeli puutarhapistorasian liittämistä varten, lampi-pumpun liittämistä varten tai varastointi ulkona)
• Niiden on oltava roiskevesisuojattuja.
• Käytä vikavirtasuojakytkintä (RCD), jonka vikavirta on enintään 30 mA.
• Kiinnitä liitäntäkaapeli vedonpoistimeen. Estä hankautuminen reunoja tai teräviä kulmia vasten. Kaapeli ei saada jäädä puristuksiin oven tai ikkunan väliin. Kytkimiä ei saa poistaa tai ohittaa (esim. kytkinvipua ei saa sitoa kiinni aisaan).

Työskentely

• Pidä kädet ja jalkaterät etäällä leikkausteristä etenkin silloin, kun kytket moottorin toimintaan.
• Varo loukkaamasta itseäsi siiman pituuden säätävään leikkausvarustukseen. Kun olet vetänyt uuden siman ulos, pidä konetta aina normaalissa työskentelyasennossa, ennen kuin kytekt sen päälle.
• Kun trimmeri käynnistetään, on sen pohja turvallisuussyistä asetettava nurmikkoa vasten.

• Älä pistä käsiäsi pyörivän siiman lähelle.
  ●Käytä silmäsuojuksia!

• Käytä trimmerillä käyttäessäsi aina työhön soveltuvia vaatteita ja tukevia jalkineita.

• Katkaise virta trimmeristä ennen kuin kannat sen seuraavaan työskentelypisteeseen.
  ●Kun kuljet taaksepäin, varo kompastumista!
• Pidä jatkojohto poissa leikkurin läheltä.
• Jos virtajohto vaurioituu käytön aikana, irrota johto päävirtalähteestä. Älä koske johtoon ennen kuin se on irrotettu päävirtalähteestä.
• Älä jätä trimmeriä ilman valvontaa. Säilytä sitä turvallisesti.

Käytön jälkeen

• Vedä verkkopistoke irti käytön jälkeen ja tarkasta kone vaurioiden varalta.
• Huomio: Katkaistuasi virran trimmeristä leikkuri ei pysähdy heti.

• Odota aina, että leikkuri pysähtyy.

• Katkaise virta ja irrota laite päävirtalähteestä ennen kuin tarkstat tai puhdistat laitetta tai irrotat siitä turvalaitetta tai siimakelan. Käytä vain alkuperäisiä WOLF-siimakeloja ja noudata asennusohjeita.

• Leikkuuterää ei saisi puhdistaa juoksevalla vedellä eikä painepesurilla.
• Viallista laitetta saa korjata vain valtuutettu korjaamo tai valmistaja.
• Huolehdi siitä, ettei ilma-aukoissa ole epäp-uhtauksia.
• Älä säilytä konetta milloinkaan lasten ulottuvilla.

Jätteenpoisto

Älä hävitä elektronisia laitteita kotitalousjätteen mukana. Kierrätä elektroniset tavarat, osat ja pakkausmateri-aalit ympäristöystävällisesti.

Käyttö

Käyttöajat

●Noudata mahdollisia paikallisia rajoituksia.

Säätäminen

Trimmerin voi säätää helposti neljään eri kulmaan. Puutarhan ongelmalliset ja vaikeapääsyisetkin paikat saa leikattu helposti.Työasento on optimaalinen, kun huomiot seuraavat seikat.

Leikkuupään on oltava työskenneltäessä hieman kallellaan eteenpäin.

Työkulma ja pyörät

Vapaa leikkaaminen - Työkulma 1 A

Vapaa leikkaaminen soveltuu erityisen hyvin suurten, korkeakasvuisten alojen trimmaamisen. Liikuta trimmeriä tällöin puolikaressa edessäsi.

1. Säädä työkulma . E
2. Poista pyörät . G

Tasainen leikkaamien - Työkulma 2 B

Suositus: Pyöriä käyttämällä saa tasaisen leikkuujäljen.

1. Säädä työkulma . E
2. Kiinnittää pyörät . H
3. Säädä pyörät . J

Leikkaaminen pensaiden alta / rinteissä - Työkulma 3 C

1. Säädä työkulma . E
2. Poista pyörät . G

Reunojen leikkaaminen (edge-toiminto) - Työkulma 4 D

Tämä toiminto mahdollistaa nurmikoiden reunojen tarkan ja mukavan leikkaamisen.

1. Käännä leikkuupäätä 90° . F
2. Säädä työkulma . E
3. Kiinnittää pyörät . H
4. Säädä pyörät . J

Suojakaari (GT 850)

Suojakaari suojaa pensaita, puita ja sipulikasveja M (1). Reunoja leikattaessa suojakaari on siirrettävä M (2).

Teleskooppivarsi ja keskikahva

Laitteen voi sovitta teleskooppivartta ja keskikah- vaa säätämällä käyttäjän pituuden mukaan K L .

Vedä virtajohto vedonpoistimeen

Kädensijan vedonpoistin estää jatkojohdon irtoamisen vahingossa N).

Liitäntä pistorasiaan (230 Volt, 50 Hz)

- Liitä laite vain pistorasiaan, joka on varmistettu 10-16 A hitaalla varokkeella (tai LS-kytkin tyyppi B).

Huomio: Jäännösvirran suojain

Nämä suojalaitteet suojaavat kosketuksessa vaurioituneilta johdoilta, eristysvioilta ja tietyissä tapauksissa myös vaurioitumisissa jännitteen alaisena olevilta johdoilta vaikeita loukkaantumisia vastaan.

• Suosittelemme laitteen kytkemistä ainoastaan pistorasiaan, jossa on jäännösvirran suojain ja jonka jäännösvirta on enintään 30 mA.
• Retrofit sarjoja on saatavilla vanhoille asennuksille. Keskustele sähköalan ammattilaisen kanssa

Käynnistäminen/pysäyttäminen N (2)

i Käyttövihjeitä

• Leikkaa pitkä ruoho hitaasti ja useassa vaiheessa.
• Jos lanka kuluu liian lyhyeksi, katkaise virta. Lanka säätyy automaattisesti.
• Lankaa syöttyy automaattisesti 6-8 mm joka kerran, kun laitteen käynnistää ja pysäyttää. Toistuva tarpeeton käynnistäminen ja pysäyttäminen kuluttaa lankaa.
• Trimmeri kestää pitkään, kun poistaa ruohonjäänteen tuuletusaukoista ja laitteen alta ennen käyttöä.

Huolto

Lankakasetin vaihtaminen

Leikkuulaite jatkaa pyörimistä virran kat-kettua! Irrota aina virtajohto ensin pistorasiasta!

1. Paina kumpaakin lukkokielekettä samanaikaisesti ja poista kansi O
2. Poista lankakela.
3. Poista mahdollinen lika.
4. otta lanka ei pääisi purkautumaan vahingossa, älä poista uuden kasetin lankojen päitä pitourista ennen kuin asetat kasetin paikalleen P
5. Aseta lankakela paikalleen . Q

i Lankakelan kohoumien on oltava kan- teen päin!

1. Aseta kansi paikalleen niin, että lukkokielekkeet napsahtavat selvästi paikalleen.

Ennen virran kytkemistä: pidä trimmeri maan pinnan suuntaisena -- tapaturman vaara.

Häiriöiden poistaminen

Ongelma Mahdollinen syyt Korjaus
	Kela on tyhjä. Asenna uusi kela.Kelan käyttökoneistossa on likaa. Puhdista osat harjalla.
Siimansäätökat-kaisin ei toimi.	Siima on juuttunut kelan sisälle.Siima on sulanut ja tarttunut kelan seinämään kuumuudesta.	Irrota kela, tarkista siiman kireys ja aseta kela normaalisti paikoilleen.Poista sulanut siiman osa, tarkista si-iman kireys ja aseta kela normaalisti paikoilleen.

Huom: Kaikissa muissa ongelmissa on käännyttävä valtuutetun korjaajan puoleen.

Varaosat

Tilausnumero Artikkelin nimi Artikkelin kuvaus
7130 085 GT-F7 Nailonsiimakela
7136 085 GT-F8 Nailonsiimakela
7136 086 GT-R Alusta

Tilaukset koneen myyneestä liikkeestä

Takuuehdot

Takuu kattaa materiaali – ja valmistevikojen osalta varaosat ja työn. Takuuaika ostopäivästä lukien: 2 vuotta. Takuu ei korvaa, jos vika on aiheutunut virheellisestä käytöstä tai huollosta. Takuutapauksissa on otettava yhteys myyjälikkeeseen tai valtuutettuun huoltoliikkeeseen.
