MANUALE UTENTE GT 850 Wolf Garten

Istruzioni per l'uso originali 23

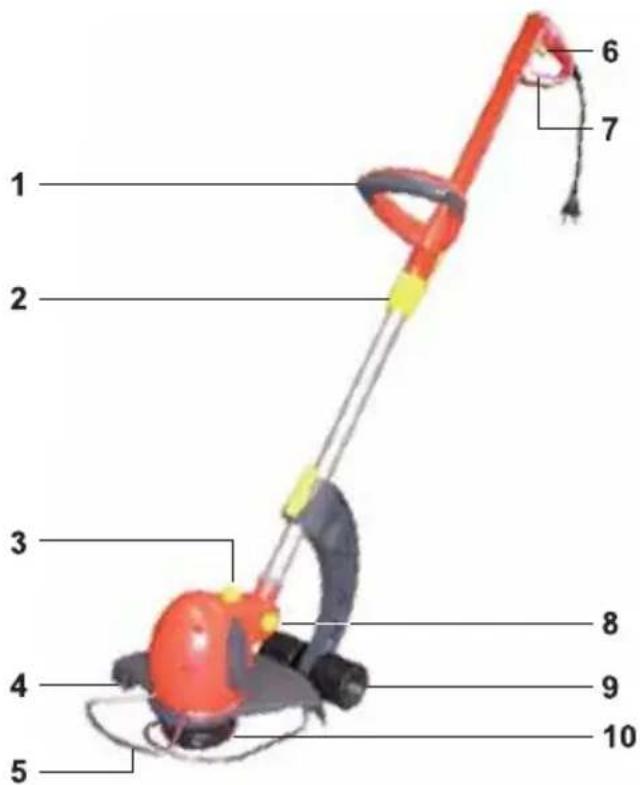

1 Impugnatura centrale
2 Manico telescopico
3 Regolazioni bordi
4 Misuratore del filo
5 Staffa protezione piante (GT 850)
6 Interrutore per avviare
7 Impugnatura superiore con eliminazione trazione cavo
8 Regolazione inclinazione manico
9 Autotelaio (GT 845, GT 850)
10 Cassetta filo

1 2 3 4 5 6 7 8 9 10

NL

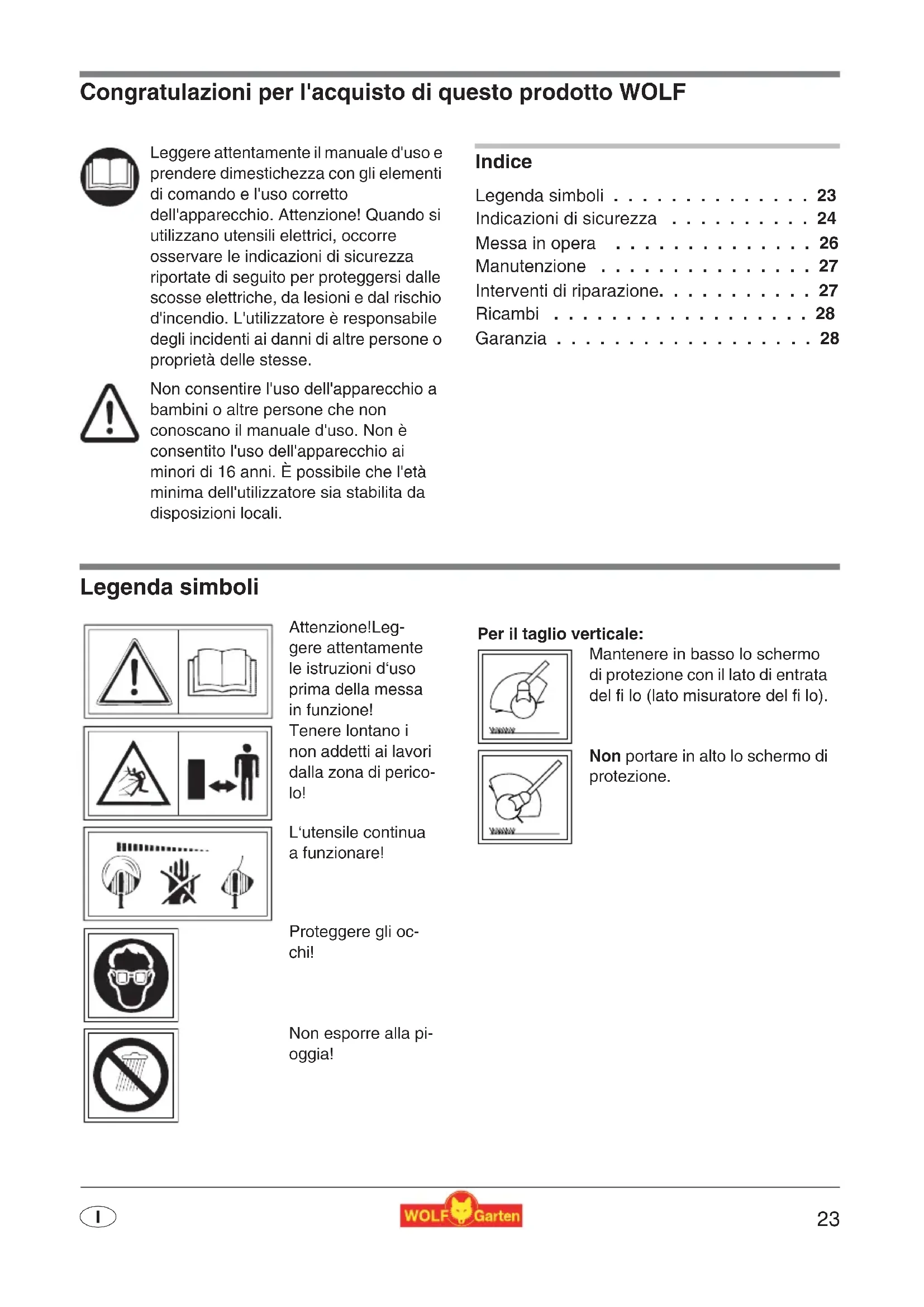

Congratulazioni per l'acquisto di questo prodotto WOLF

Leggere attentamente il manuale d'uso e prendere dimestichezza con gli elementi di comando e l'uso corretto dell'apparecchio. Attenzione! Quando si utilizzano utensili elettrici, occorre osservare le indicazioni di sicurezza riportate di seguito per proteggersi dalle scosse elettriche, da lesioni e dal rischio d'incendio. L'utilizzatore è responsabile degli incidenti ai danni di altre persone o proprietà delle stesse.

Non consentire l'uso dell'apparecchio a bambini o altre persone che non conoscano il manuale d'uso. Non è consentito l'uso dell'apparecchio ai minori di 16 anni. È possibile che l'età minima dell'utilizzatore sia stabilita da disposizioni locali.

Indice

Legenda simboli ..... 23

Indicazioni di sicurezza ..... 24

Messa in opera 26

Manutenzione 27

Interventi di riparazione. 27

Ricambi 28

Garanzia 28

Legenda simboli

Attenzione! Leggere attentamente le istruzioni d'uso prima della messa in funzione! Tenere lontano i non addetti ai lavori dalla zona di pericolo!

L'utensile continua a funzionare!

Proteggere gli oc- chi!

Non esporre alla pi- oggia!

Per il taglio verticale:

Mantenere in basso lo schermo di protezione con il lato di entrata del fi lo (lato misuratore del fi lo).

Non portare in alto lo schermo di protezione.

Indicazioni di sicurezza

Avvertenze generali

• Questa rotofalce è stata progettata per la manutenzione di bordure, nonché di superfi ci erbose e piccoli prati. Questa rotofalce non va usato per impiante pubblici, parchi, centri sportivi, vicino a strade ecc. nonché in agricoltura o in silvicoltura.

• Per salvaguardare l'incolumità fi sica dell'utente, la rotofalce non deve essere utilizzata:

• per spuntare siepi, cespugli e macchie;

• per tagliare fi ori;
• per sminuzzare prodotti destinati alla produzione di compost

- Questi apparecchi non sono destinati ad essere usati da persone poco esperte e/o non informate o da persone con limitate capacità fisiche, sensoriali o mentali, a meno che non siano sorvegliate da una persona responsabile della loro sicurezza o abbiano ricevuto da quest'ultima istruzioni sulle modalità d'uso degli apparecchi.

●Gli apparecchi non possono essere azionati dai giovani di età inferiore a 16 anni.
- Interrompere la macchina se nelle vicinanze si trovano persone, soprattutto bambini o animali domestici.
- L'apparecchio non può essere messo in funzione se persone (in particolare bambini) o animali si trovano nelle sue immediate vicinanze; sarete responsabili per i danni eventualmente provocati.
- Utilizzare la macchina solo durante il giorno oppure se vi è una buona illuminazione artificiale.
- Usare la rotofalce soltanto quando il tempo è asciutto e non lasciarla esposta.
●Non installare mai elementi di taglio in metallo.

Prima dell 'utilizzo

• Ripulire l'erba da corpi estranei quali rametti, pietre, pezzi di ferro ecc. Fare attenzione ai corpi estranei anche durante la tosatura.
• Il cavo dell'alimentazione installato sull'esterno dell'apparecchio e la prolunga devono essere controllati regolarmente in relazione a

eventuali danni ed allo stato di invecchiamento. Utilizzarli solo se sono in perfette condizioni.

• Non utilizzare mai l'apparecchio se vi sono dispositivi di sicurezza o coperture danneggiate.
• Per ragioni di sicurezza devono essere utilizzati soltanto ricambi originali o approvati dal produttore. Nella sostituzione, rispettare le istruzioni per l'installazione!
• Spegnere l'attrezzo e staccare la spina prima di regolare o pulire l'attrezzo o di controllare se il cavo di collegamento sia attorcigliato o danneggiato.
• Prima della messa in funzione e in seguito ad urto, eseguire un controllo accurato della macchina per verifi care l'eventuale presenza di usura o danni, e fare eseguire i lavori di riparazione necessari.

Cavo

- Utilizzare esclusivamente prolunghe con una sezione di almeno 3x1,5mm ^2 e una lunghezza massima di 25 m:

• eventuali cavi in gomma flessibile devono essere del tipo HO7RN-F o superiore

• eventuali cavi in PVC devono essere del tipo HO5 VV-F o superiore (i cavi di questo tipo non sono adatti per l'impiego continuo all'aperto - come p. es. posa sotto terra per il collegamento di una presa elettrica da giardino, collegamento di una pompa per laghetti o conservazione all'aperto.)

• Essi devono essere protetti dagli spruzzi d'acqua.

• Utilizzare un dispostivo di sicurezza per correnti di guasto (RCD) con una corrente di guasto di non oltre 30 mA.
• Fissare il cavo di collegamento allo sgravio di tiraggio. Non far sfregare oggetti appuntiti o taglienti agli spigoli. Non schiacciare il cavo attraverso fessure della porta o spalti delle finestre. I dispositivi di commutazione non devono essere rimossi o superati (ad es.

Attaccando la leva di comando al manico di guida).

Durante l'utilizzo

• Tenere sempre mani e piedi a una certa distanza dal dispositivo di taglio, in modo particolare quando si avvia il motore.
• Fare attenzione a evitare lesioni ad ogni dispositivo che serve alla lunghezza del fi lo per tagliare. Dopo l'estrazione di un nuovo fi lo, mantenere sempre la macchina nella normale posizione di lavoro prima di metterla in funzione.
• La totofalce, quando vienne avviata, deve essere tenuta parallela al prato, per evitare incidenti.
• La distanza di sicurezza dal fi lo rotante deve essere rispettata anche durante l'utilizzo. Non mettere le mani nel filo rotante.
• Mettere gli occhiali di protezione!
• Indossare sempre abiti indicati per il lavoro; non capi molto larghi ecc., che possono restare impigliati nel meccanismo di taglio. Calzature resistenti! Proteggere anche le gambe (ad esempio mediante pantaloni lunghi).
• Durante il trasporto fi no ai singoli punti di utilizzo, è necessario spegnere il motore.
• Fare particolare attenzione quando si cammina all'indietro: c'è il pericolo d'inciampare!
• Tenere il cavo di alimentazione lontano dal meccanismo di taglio.
• Se il cavo elettrico viene danneggiato durante l'uso, staccare immediatamente la spina dalla presa di corrente. Non toccare il cavo primadi aver tolto la spina.
• Nelle pause tra i vari utilizzi non lasciare incustodita la rotofalce! Si raccomanda di tenerla in un luogo sicuro.
• I dispositivi di attivazione installati sull'apparecchio non devono essere rimossi o bypassati, ad esempio legando al manico l'interruttore con richiamo.
• Non sbattere la scatola del fi lo contro il terreno e non farla picchiare contro gli spigoli dei muri. Se la scatola ha ricevuto un colpo forte, si deve fare attenzione ad una più intensa vibrazione del manico. Se così è, l'apparecchio deve esere fatto controllare da un'offi cina autorizzata dal servizio assistenza.

Dopo l'utilizzo

• Dopo l'utilizzo sfi lare la spina elettrica e controllare se la macchina ha subito dei danni.
• Al momento di riporlo fare: Attenzione! Il meccanismo di taglio continua a funzionare per un certo lasso di tempo!
• Attendere sempre che il meccanismo di taglio si fermi.
• Le operazioni di manutenzione e pulizia dell'apparecchio, nonché la rimozione dei dispositivi di protezione ed ancora la sostituzione della cassetta del fi lo devono essere eseguite soltanto a motore spento ed a meccanismo di taglio disattivato, nonché a presa staccata dall'alimentazione di rete. Utilizzare sempre solo cassette fi lo originali WOLF, rispettando le istruzioni d'uso.
• Il meccanismo di taglio a fi lo non deve essere pulito sotto l'acqua corrente ed in particolare non a forte pressione.
• Le riparazioni dell'apparecchio devono essere eseguite soltanto dai centri assistenza WOLF oppure da offi cine autorizzate.
• Verifi care che le aperture dell'aria siano perfettamente pulite.

Smaltimento rifi uti

Non smaltire apparecchiature elettriche insieme ai rifi uti domestici. Riciclare componenti, accessori e imballaggi in modo ecologico.

Messa in opera

Tempo d'esercizio

- Si prega di osservare le prescrizioni vigenti nei singoli stati.

Regolazioni

Il tagliaerba dispone di un angolo dii lavoro regolabile a 4 posizioni. Si possono così raggiungere comodamente nel giardino i punti problematici e diffi cilmente accessibili. Per regolare la posizione di lavoro ottimale, dovreste osservare le seguenti istruzioni.

Durante il lavoro, il meccanismo di taglio dovrebbe essere inclinato leggermente in avanti.

Angolo di lavoro e ruote

Taglio libero - Angolo di lavoro 1 A

Il taglio libero è particolarmente adatto a tagliare grandi superfici ricoperte da erba fitta. Durante il taglio libero, il tagliaerba dovrebbe oscillare in modo semicircolare davanti al corpo.

1. Regolare l'angolo di lavoro . E
2. Togliere le ruote . G

Taglio uniforme - Angolo di lavoro 2 B

Raccomandazione: Per ottenere un taglio preciso e con altezza uniforme, si dovrebbero impiegare le ruote (vedi accessori).

1. Regolare l'angolo di lavoro . E
2. Montare le ruote . H
3. Posizionare le ruote . J

Taglio sotto arbusti / su pendii - Angolo di lavoro 3 C

1. Regolare l'angolo di lavoro . E
2. Togliere le ruote . G

Funzione bordi (taglio verticale) - Angolo di lavoro 4 D

La funzione bordi rende possibile un taglio preciso e comodo lungo il bordo del prato.

1. Ruotare il meccanismo di taglio a 90° . F
2. Regolare l'angolo di lavoro . E
3. Montare le ruote . H
4. Posizionare le ruote . J

Staffa protezione piante (GT 850)

La staffa protezione piante protegge arbusti, alberi e piante di aiuole M). Durante la bordatura si deve inserire la staffa di protezione delle piante M (2).

Manico telescopico e impugnatura

Mediante manico telescopico e impugnatura centrale si adatta l'apparecchio alla grandezza del corpo K L.

Guidare il cavo nello scarico della trazione

Lo scarico della trazione nella impugnatura di guida impedisce un allentamento involontario del cavo della prolunga (N).

Collegamento alla presa (230 Volt, 50 Hz)

- Collegare l'apparecchio solo a prese protette da un fusibile ritardato da 10-16 ampère (o da un interruttore di protezione della linea di tipo B).

i Nota: dispositivo di protezione contro corrente residuale

Questi dispositivi di protezione proteggono da lesioni gravi qualora si entri in contatto con linee danneggiate nonché in caso di errori di isolamento e, in determinati casi, anche in caso di danneggiamento di linee sotto tensione.

• Raccomandiamo che l'attrezzo sia collegato ad una presa di corrente che sia protetta da un dispositivo di protezione contro la corrente residuale (RCD) con una corrente residuale non superiore a 30 mA.
• Sono disponibili dei retrofit per i vecchi impianti. Rivolgersi ad un tecnico elettricista

Inserimento/Disinserimento N (2)

Consigli per tagliare

• Tagliare lentamente e gradualmente l'erba più alta.

• Se a causa dell'usura il filo di taglio si accorcia, disinserire sempli-cemente l'apparecchio. Il filo si regola poi automaticamente.

• Durante l'inserimento e il disinserimento il filo si regola automaticamente a 6-8 mm. Un inserimento e disinserimento frequente senza motivazioni comporta una maggiore usura del filo.

• Aumentate la durata del Vostro tagliaerba, quando – prima o dopo ogni taglio – pulite le fessure di ventilazione e eliminate dal lato inferiore dell'apparecchio l'erba residua.

Manutenzione

Sostituire la cassetta del filo

L'utensile di taglio continua a funzionare! Prima di tutti i lavori estrarre la spina della rete sull'apparecchio!

1. Premere contemporaneamente i coperchi delle bobine sulle due serrature a scatto ed es-trarre O
2. Togliere la bobina del filo.
3. Eliminare eventuali insudiciamenti.

4. Per evitare uno svolgimento involontario della bobina, non estrarre dalle fessure le estremità del fi lo della nuova cassetta prima dell'introduzione P.

5. Introdurre la bobina del fi lo nella scatola . Q

I nodi della bobina del fi lo devono essere in direzione del coperchio!

1. Collocare i coperchi delle bobine sull'attacco delle bobine del filo, in modo da sentire le due serrature a scatto.

Prima dell'inserimento: mantenere il tagliaerba parallelo al terreno, dato che altrimenti esiste il pericolo di ferirsi.

Interventi di riparazione

Problema Possibile causa Rimedio
Non funziona il sistema di ris-punta del filo da taglio.	Rocchetto vuto. • Vedi sostituzione cassetta filo di taglio.
	Sporcizia negli ingranaggi di regolazio-ne oppure bottone di scatto e rocchetto di avvolgimento sporchi.	Ripulire la sporcizia con spazzola.
	Filo di taglio strappato e cassetta rient-rata.	Togliere la bobina, tira re eventual-mente il filo leggermente avvolgendolo e rientrare la bobina.
	Filo inceppato sulla bobina.
	Filo attaccato saldamente sulla bobi-na.	Staccare il filo eventualmente av-volgendolo tirato leggermente e rien-trare la bobina.

Preghiami di far eliminare tutti gli altri disturbi dal servizio assistenza.

Ricambi

N. di ordinazione	Denominazione dell'articolo	Descrizione dell'articolo
7130 085 GT-F7 Filocasetta
7136 085 GT-F8 Filocasetta
7136 086 GT-R Ruote

Fornitura attraverso il Vostro Rivenditore.

Garanzia

In ogni paese sono valide le condizioni di garanzia pubblicate dalla nostra società, o dall'importatore. Nei limiti della garanzia, eliminiamo gratuitamente guasti alla vostra macchina, se originati da difetti di materiale o di fabbricazione. In caso di garanzia siete pregati di rivolgervi al Vostro rivenditore o alla filiale più vicina.
