NÁVOD NA OBSLUHU GT 850 Wolf Garten

1 Stredný držiak
2 Teleskopická násada
3 Nastavenie Edgen
4 Strunový nôž
5 Chranič rastlín (GT 850)
6 Vypínač ZAP / VYP
7 Horná rukovät's odl'ahčením t'ahu kábla
8 Nastavenie sklonu násady
9 Podvozok (GT 845, GT 850)
10 Strunová kazeta

BG

Výènilky cívky se strunou musí ukazovat ke krytu!

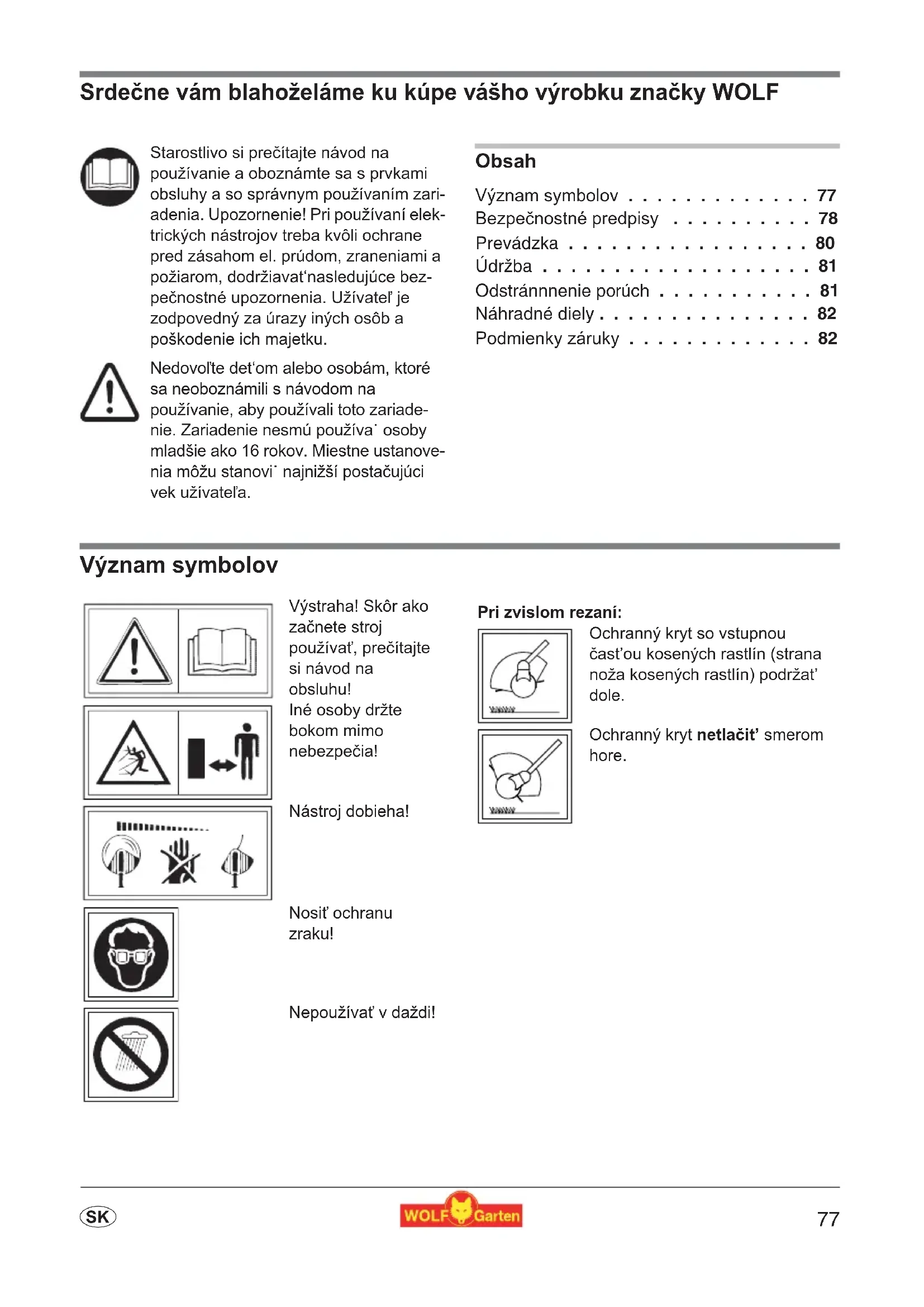

Starostlivo si prečítajte návod na používanie a oboznámte sa s prvkami obsluhy a so správnym používaním zariadenia. Upozornenie! Pri používaní elektrických nástrojov treba kvôli ochrane pred zásahom el. prúdom, zraneniami a požiarom, dodržiavat'nasledujúce bezpečnostné upozornenia. Užívatel' je zodpovedný za úrazy iných osôb a poškodenie ich majetku.

Nedovol'te det'om alebo osobám, ktoré sa neoboznámili s návodom na používanie, aby používali toto zariadenie. Zariadenie nesmú používa' osoby mladšie ako 16 rokov. Miestne ustanovenia môžu stanovi' najnižší postačujúci vek užívateľa.

Obsah

Odstránnenie porúch ..... 81

Náhradné diely ..... 82

Podmienky záruky 82

Význam symbolov

Výstraha! Skôr ako začnete stroj používať, prečítajte si návod na obsluhu! Iné osoby držte bokom mimo nebezpečia!

Nástroj dobieha!

Nosit' ochranu zraku!

Nepoužívať v daždi!

Pri zvislom rezaní:

- Táto osekávačka trávnikových okrajov slúži na ošetrovanie okrajových zón trávnikov, ako aj menších porastových a trávnatých plôch na súkromných pozemkoch. Oseká-vačka by sa nemala používať na verejných priestranstvách, v parkoch, na športovis-kách, uliciach atd', ako ani v pol'nohospodárstve a lesnom hospodárstve.

- Kvôli určitej miere ohrozenia používatel'a by sa táto kosačka nemala používať:

– na kosenie krovia, živých plotov a kríkov; – na rezanie kvetov; – na sekanie rastlín za účelom kompostovania.

- Tieto prístroje nie sú určený na to, aby ich používali osoby s obmedzenými fyzickými, senzo-rickými alebo duševnými schopnost'ami alebo s nedostatkom skúseností a/alebo nedostatočnými znalost'ami prístroja, môžu ho použit' iba v tom prípade, ak sú kvôli vlastnej bezpečnosti pod dozorom spoľahlivej osoby alebo od nej dostali pokyny, ako sa majú prístroje používat'.

- Mládež do 16 rokov nesmie obsluhovat' prístroje.

- Prístroj sa nesmie uvádzat' do prevádzky vtedy, ked' sa v bezprostrednej blízkosti nachádzajú iné osoby (najmä deti) alebo zvieratá; za prípadné škody, alebo za ujmu na zdraví zodpovedáte Vy.

- Prácu na kosačke prerušte vtedy, ked' sa na blízku nachádzajú iné osoby, najmä deti, alebo zvieratá.

- Kosačku používajte len za denného svetla, poprípade pri dostatočnom umelom osvet-lení.

- Kosačku používajte len pri suchom počasí a nenechávajte ju ležat' na d'aždi.

• Trávnik očistite od cudzích predmetov, ako sú napríklad konáre zo stromov, kamene, drôty atd'. Aj počas samotné-ho kosenia dávajte pozor na takéto nežiadúce predmety.
• Pripojovací kábel nainštalovaný vonku na kosačke, ako aj predlžovací kábel, treba v pravidelných časových intervaloch kontrolovať z hl’adiska ich prípadného mechanické-ho poškodenia a zostárnutia (krehká lámavosť). Tieto musia byť vždy v bezchybnom stave!
• Nikdy nepoužívajte kosačku s poškodenými bezpečnostnými prvkami alebo krytmi.
• Z bezpečnostných dôvodov sa majú používať len originál-ne náhradné diely, alebo také diely, ktoré sú schválené výrobcom. Pri výmene dodržujte montážne pokyny!
• pred nastavovaním alebo čistením kosačky, prípad-ne pred preverovaním, či pripojo-vací kábel nie je zamotaný alebo poškodený, kosačku vypnite a vytiahnite zástrčku zo siete elektrického prúdu.
• Pred uvedením prístroja do prevádzky a po prípadnom narazení na prekážku, skontrolujte pripojovací kábel, či nemá znaky poškodenia alebo opotrebovania a v prípade po-treby dajte vykonať príslušné opravy.

Kabel

- Používajte iba predlžovacie šnúry s minimálnym priemerom od 3 x 1,5 mm ^2 a max. dížkou 25 m:

• ak gumené hadicové rozvody, potom nie l'ahšie ako typ HO 7 RN-F
• ak rozvody z PVC, potom nie l'ahšie než typ HO5 VV-F (rozvody tohto typu nie sú vhodné na stále používanie vo vol'nej prírode - ako napr.: Podzemné uloženie na pripojenie záhradnej zásuvky, prípojky ponorného čerpadla alebo uloženie vo vol'nej prírode)

- Bud'te opatrní na poškodenie ktoréhokol'vek z prvkov zariadenia, ktoré slúži na orezá-vanie dĺžky struny. Po vytiahnutí novej struny držte kosačku vždy v jej normálnej polo-he, predtým ako ju zapnete.

- Pred zapnutím držte strunovú kosačku v rovnobežnej polohe voči zemi, kedže v opačnom prípade hrozí nebezpečenstvo poranenia.

- Aj pri práci si udržujte bezpečnú vzdialenost' od ro-tujúcich častí. Nikdy sa nedotýkajte rotujúcej struny.

●Noste vždy vhodný pracovný odev; žiadne široké, odstávajúce časti ošatenia a pod., ktoré by mohli byť rezným nástrojom zachytené. Používajte pevnú obuv ! Chráňte si aj nohy (napr. nosením vhodných nohavíc).

●Chráňte si zrak!

- Pri preprave na jednotlivé pracovné miesta treba elektromotor zastavit'.

- Ked' sa pripojovací kábel počas používania poškodí, treba ho ihneď odpojit' od siete elektrického prúdu. Kábla sa nedotýkajte skôr, ako tento bude odpojený od siete.

- Strunovú krabicu nehádžte na zem a nenarážajte ňou na okraje múrov. Ked' už struno-vá krabica raz utrpela určitý silný náraz, sledujte, či v zóne držadla nedochád-za k sil-

nejším vibráciám. Pokial' je tomu tak, treba dat' prístroj skontrolovať príslušnej servis-nej opravovni.

Po skončení práce

• Vytiahnite zástrčku zo siete elektrického prúdu a skontrolujte, či sa kosačka počas práce nepoškodila.
• Pri zastavovaní: Pozor, nebezpečenstvo! Rezný nástroj má určitý dobeh!
  ●Vždy vyčkajte na zastavenie rezného nástroja.
• Údržbárske a čistiace práce na kosačke, ako aj demon-tovanie ochranných prvkov, poprípade výmenu stru-novej kazety, je dovolené vykonávať len pri zastanom pohybe elektromotora a pri vypnutí rezného nástroja a len vtedy, ked’ ste predtým vytiahnli zá-strčku zo siete elektrického prúdu. Používajte len originálne strunové kazety WOLF, rešpektujte montážne pokyny!
• Strunová osekávačka sa nesmie čistit pod tečúcou vodou, najmä nie pod vysokým tlakom.
• Opravy osekávačky môže vykonávať len servisné pracovisko fi rmy WOLF a jej autorizované opravovne.
• Dbajte na to, aby vzduchové otvory neboli zane-sené nečistotou.
• Strunová osekávačka sa nesmie skladovat' v dosahu detí.

Likvidácia odpadu

Zariadenie, príslu-šenstvo a obal recyklujte spôsobom, ktorý neohrozí životné prostredie.

Prevádzka

Pracovný čas

●Prosíme dodržať pri práci miestne predpisy!
- Dovolený čas na použitie zariadení si zistite na miestnych úradoch.

Nastavenia

Strunová kosačka má k dispozícii 4-násobne prestavitelný pracovný uhol. To Vám umožňuje, aby ste aj problematické a t'ažko prístupné miesta v záhrade mohli upravit' pohodlne.Aby ste mohli nastavit' optimálnu pra-covnú polohu, mali by ste rešpektovať nižšie uvedené pokyny.

Počas práce by mala byt' rezná hlava naklonená mierne dopredu.

Pracovný uhol a kolesá

Jemné rezanie - Pracovný uhol 1 A

Jemné rezanie je obzvlášť vhodné na opracovanie veľkých trávnatých plôch s vyso-kým porastom. Jemné rezanie si vyžaduje, aby sa kosačka pred pracov-níkom pohy-bovala v tvare polkruhu.

1. nastavte pracovný uhol . E
2. odmontujte kolesá . G

Rovnomerné rezanie - Pracovný uhol 2 B

Odporúčanie: Aby ste pri kosení mohli dosiahnut' rovnomerne vysoký a kvalitný rez, mali by ste pritom použit' kolesá.

1. nastavte pracovný uhol . E
2. Montovat' kolesá . H
3. dajte kolesá do správnej polohy . J

Kosenie pod kríkmi / na svahoch - Pracovný uhol 3 C

1. nastavte pracovný uhol . E
2. odmontujte kolesá . G

Funkcia Edge [zvislý rez] - Pracovný uhol 4 D

Funkcia Edge umožňuje presné a po-hodlné kosenie pozdíž okraja trávnika.

1. otočte rezaciu hlavu o 90° . F

2. nastavte pracovný uhol . E

3. Montovat' kolesá . H

4. dajte kolesá do správnej polohy . J

Chránič rastlín (GT 850)

Chránič rastlín chráni kríky, stromy a rastliny vysadené v hriadkách M). Pri zvislom kosení musí chránič rastlín zostat' v nezmenenej polohe M (2).

Pomocou teleskopickej násady a stred-ného držiaka sa prístroj prispôsobuje Vašej telesnej výške K L.

Kábel zasuňte do systému na odl'ahčenie t'ahu kábla

Systém na odl'ahčenie tahu kábla na vodiacom držiaku zabraňuje nežiadúcemu uvolneniu predlžovacieho kábla N).

- Zariadenie pripájajte len na zásuvky, ktoré sú chránené poistkou 10-16 A (alebo ističom typu B).

Tieto ochranné zariadenia chránia pred dotykom poškodených vedení, chýb izolácie a v určitých prípadoch aj pri poškodeniach vedení, ktoré sú pod napätím a hrozí nebezpečenstvo t'ažkých zranení.

• Odporúčame, aby bolo zariadenie zapojené len do sie`ovej zásuvky, ktorá je chránená ochranným zariadením proti zvyškovému prúdu (RCD) so zvyškovým napätím neprevyšujúcim 30 mA.
• Pre staré inštalácie sú dostupné prispôsobené sady. Konzultujte s odborníkom

Zapnutie / vypnutie (2)

Užitočné rady pre kosenie

• Vyššiu trávu koste pomaly a postupne.
• Ak sa opotrebovaním rezná struna príliš skráti, tak kosačku jednoducho vypnite.
  Dížka struny sa doreguluje automaticky.

- Pri každom zapínaní a vypínaní sa struna nastavuje automaticky o 6-8 mm. Časté cykly zapínania a vypínania bez dôvodu preto zapríčiňujú nadmerné opotrebovanie reznej struny.

- Životnosť Vašej kosačky zvýšite vtedy, ked' pred kosením, alebo po kosení vyčistíte vetracie otvory a ked' zo spodnej strany prístroja odstránite zvyšky posekanej trávy.

Údržba

Rezný nástroj má vždy určitý dobeh! Pred začiatkom každej práce na prí-stroji vytiah-nite zástrčku zo siete elektrického prúdu!

1. Kryt cievky na obidvoch západkách zatlačte naraz a stiahnite dole O
2. Vyberte von strunovú cievku
3. Prípadnú nečistotu odstráňte

4. Aby ste zabránili nežiadúcemu odmo-taniu cievky, nevyberajte konce struny z novej strunovej kazety pred zakladaním a nevyťahujte ich z upínacích zárezov P

5. Vložte do krytu novú strunovú cievku . Q

Uzlíky strunovej cievky musia smerovat' ku krytu!

1. Kryt cievky nasad'te na úchytky cievky tak, aby obidve západky počutel'ne zapadli do patričnej polohy.

Pred zapnutím: udržujte strunovú kosačku v rovnobežnej polohe voči zemi, nakol'ko v opačnom prípade hrozí nebezpečenstvo poranenia.

Odstránnnenie porúch

Porucha Príčina	Odstránenie
Automatická regulácia nastavo-vania dížky struny nefunguje.	Prázdna cievkaVemenit' strunovú kazetu.Ozubenie medzi červeným gombíkom a strunovou cievkou je znečistené.rezná struna je pretrhnutá a vtiah-nutá do krabice.rezná struna sa zasekla na cievke	Príslušné časti treba očistiť ručným kartáčom.Vyberte strunovú cievku von, prípadne strunu založte pri miernom zatiahnutí a znovu ju naviňte na cievku.Zavarenú časť struny odstráňte, prípadne strunu pri miernom zatiahnutí založte a znovu ju naviňte na cievku a potom cievku založte na pôvodné miesto.
	rezná struna sa zavarila na cievke

V prípade pochybnosti vyžiadat' vždy odborný servis WOLF.

Kosačku pred každou kontrolou alebo prácou s nožmi vypnút' a koncovku zapal'ovacej sviečky vytiahnut'.

Náhradné diely

Dodávka prostredníctvom Vášho obchodného zástupcu

Podmienky záruky

V každej krajine platia záručné ustanovenia vydané našou spoločnosťou alebo dovozcom. Even-tuálne poruchy vzniknuté na Vašom prístroji, odstránime v priebehu záručnej doby bezplatne, v prípade, ak je príčinou poruchy chyba materiálu alebo výrobcu. V prípade záruky sa, prosím, obrát'te na Vášho obchodníka alebo najbližšiu po-bočku.
