MANUAL DE UTILIZARE GT 850 Wolf Garten

Instrucțiuni de funcționare originale 101

1 Mâner median
2 Tijă telescopică
3 Reglare tăiere lângă muchii
4 Fir de tăiere
5 Arc pentru protectia plantelor (GT 850)
6 Comutator pornit/oprit
7 Mâner superior cu dispozitiv pentru descărcarea de tractiune mecanică a cablului
8 Reglare înclinare tijă
9 Sasiu (GT 845, GT 850)
10 Caseta firului

TR

Levering via din forhandler

Garanti

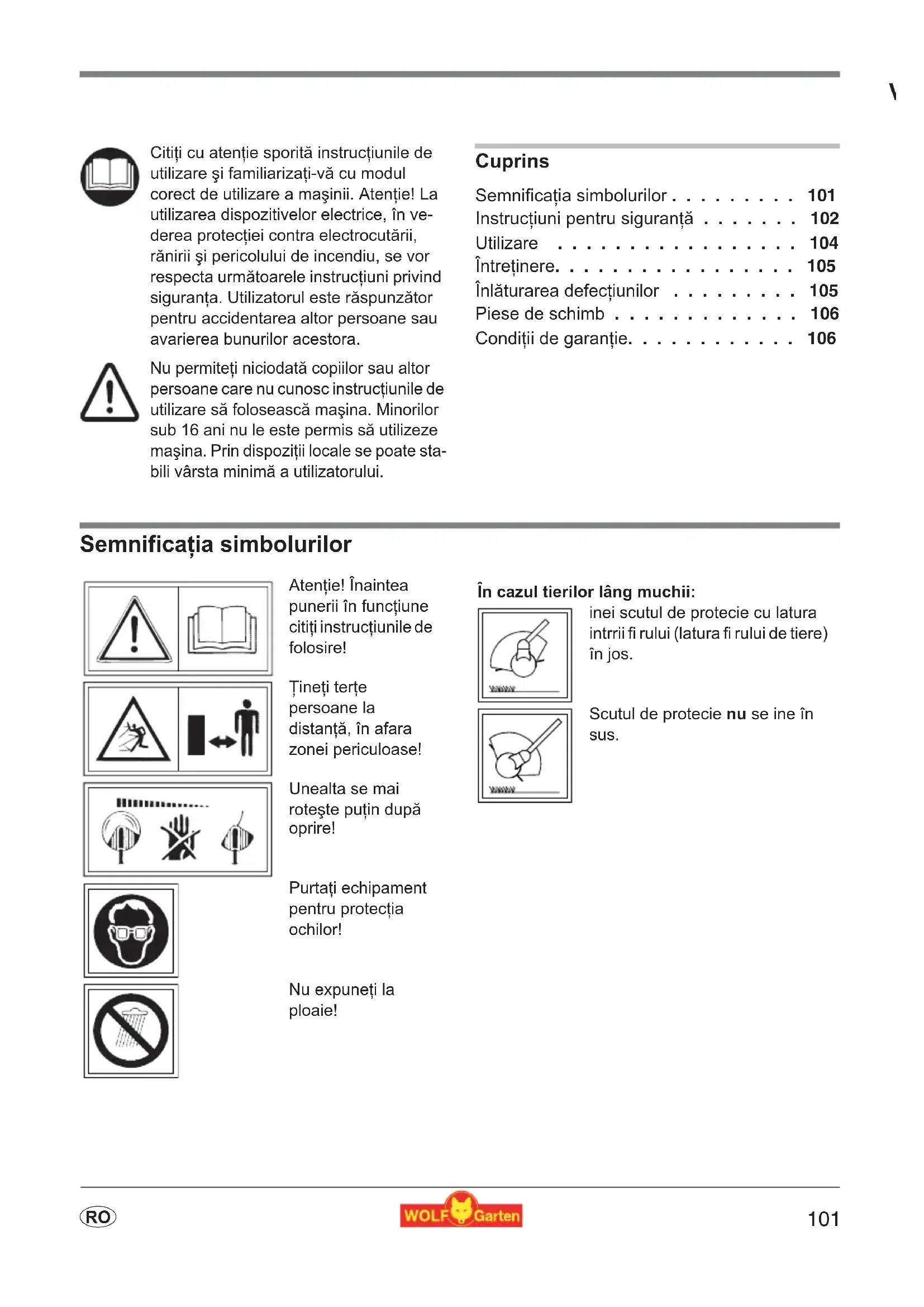

Citiți cu atenție sporită instrucțiunile de utilizare și familiarizați-vă cu modul corect de utilizare a mașinii. Atenție! La utilizarea dispozitivelor electrice, în vederea protecției contra electrocutării, rănirii și pericolului de incendiu, se vor respecta următoarele instrucțiuni privind siguranța. Utilizatorul este răspunzător pentru accidentarea altor persoane sau avarierea bunurilor acestora.

Nu permiteți niciodată copiilor sau altor persoane care nu cunosc instrucțiunile de utilizare să folosească mașina. Minorilor sub 16 ani nu le este permis să utilizeze mașina. Prin dispoziții locale se poate stabili vârsta minimă a utilizatorului.

Cuprins

Semnificatia simbolurilor ..... 101

Instrucțiuni pentru siguranță ..... 102

Utilizare 104

Întreținere. 105

Înlăturarea defectiunilor ..... 105

Piese de schimb ..... 106

Conditii de garantie. 106

Semnificatia simbolurilor

Atenție! Înaintea punerii în funcțiune citiți instrucțiunile de folosire!

Țineți terțe persoane la distanță, în afara zonei periculoase!

Unealta se mai rotește puțin după oprire!

Purtați echipament pentru protecția ochilor!

Nu expuneti la ploaie!

În cazul tierilor lâng muchii:

inei scutul de protecie cu latura intrrii fi rului (latura fi rului de tiere) în jos.

Scutul de protecie nu se ine în sus.

Instrucțiuni pentru siguranță

Instrucțiuni generale

• Acest trimmer pentru marginile gazonului este proiectat pentru îngrijirea marginilor gazonului, precum și a suprafețelor mai mici cu iarbă și gazon din domeniul privat. Acest trimmer nu se va utiliza în grădinile publice, parcuri, amenajări pentru sport, pe străzi etc., precum și în agricultură și silvicultură.
• Din cauza periclitării corporale a utilizatorului nu se permite utilizarea trimmerului pentru gazon pentru:

– tunderea tufişurilor, gardurilor vii și arbuștilor;
- tăierea florilor;
– pentru mărunțire în scopul obținerii de compost.

- Aceste aparate nu sunt destinate pentru a fi utilizate de persoane lipsite de experientă și/sau cunoștințe sau de persoane cu abilități limitate fizice, senzoriale sau mentale, chiar și dacă sunt supravegheate de o persoană competentă pentru siguranța lor, sau dacă au obținut de la aceasta instrucțiuni despre cum trebuie să se utilizeze aceste aparate în situația dată.

• Adolescentii sub 16 ani nu au voie să folosească aparatele.
• Nu este permisă punerea în funcțiune a utilajului, dacă în imediata apropiere se află persoane (mai ales copii) sau animale; dv. răspundetți pentru daunele produse.
• Întrerupeți utilizarea mașinii, dacă în apropiere sunt persoane, mai ales copii sau animale domestice.
• Utilizați mașina doar la lumina zilei, sau cu o bună iluminare artificială.
• Utilizați trimmerul doar pe vreme uscat ă, și nu- l lăsați să stea în ploaie.
• Nu montați niciodată elemente metalice de tăiere.

Înaintea utilizării

- Curățați gazonul de corpuri străine, ca ramuri, pietre, sârme, etc. Și în timpul lucrului cu trimme-rul aveți grijă la corpurile străne.

• Cablul de conectare instalat în exteriorul utilajului și cablul prelungitor trebuie să fie verificate regulat să nu fie deteriorate sau îmbătrânite (fragilizate). Folosiți-le numai dacă sunt în stare ireproșabilă!
• Nu utilizati niciodată un utilaj cu dispositive de protectie sau capace deteriorate.
• Din motive de siguranță trebuie să se utilizeze doar priese de schimb originale, sau avizate de fabricant. În cazul înlocuirii respectați indicațiile de montaj!
• Înaintea reglării sau curățării utilajului, sau înaintea verificării cablului, să nu fie torsionat sau deteriorat, decuplați utilajul și scoateți ștecherul din priză.
• Înaintea punerii maşinii în funcțiune și după orice fel de ciocnire, vă rugăm să verificați orice semn de uzură sau deteriorare a cablului de conectare, și solicitați efectuarea reparațiilor necesare.

Cablul

- Utilizați exclusiv cabluri prelungitoare cu o secțiune minimă de 3 x 1,5 mm ^2 și o lungime max. de 25 m:

• în cazul cablurilor cu manta din cauciuc, nu mai ușoare decât tipul HO 7 RN-F
  – în cazul cablurilor cu manta din PVC, nu mai ușoare decât tipul HO5 VV-F (cablurile de acest tip nu sunt adecvate pentru utilizare permanentă în aer liber - ca de ex.: pozare subterană pentru branșarea unei prize de grădină, branșarea unei pompe pentru iazuri sau depozitare în aer liber)

• Ele trebuie să fi e protejate contra stropirilor cu apă.

• Utilizați un dispozitiv de protectie față de curenții vagabonzi (RCD), calibrat pentru nu mai mult de 30 mA.
• Fixați cablul de alimentare în dispozitivul pentru descărcarea de tracțiuni mecanice. Nu lăsați să se frece de muchii, sau obiecte ascuțite. Nu striviți cablul cu ușa sau cu fereastra. Nu este permisă îndepărtarea sau șuntarea dispozitive-lor pentru cuplare (de ex.legarea manetei de comandă direct pe ghidon)

În timpul lucrului

• Tineți mâinile și piciorele departe de dispozitivul pentru tăiere, mai ales atunci cand cuplați motorul.
• Fiți atenți să nu vă răniți în dispozitivul care servește la ajustarea lungimii firului tăietor. După scoaterea unui nou fir țineți mașina mereu în poziția ei normală de lucru, înainte de a fi cuplată.
• Trimmerul pentru gazon se ține la pornire paralel cu gazonul, pentru că altfel există pericol de rănire.
• Şi în timpul lucrului păstrați o distanță sigură față de firele aflate în rotație. Nu atingeți firele aflate în rotație.
• Purtați întotdeauna îmbrăcăminte adecvată de lucru; nu purtați haine largi, etc., care ar putea să fie apucate de unealta tăietoare. Încălțăminte adecvată! Protejați-vă și picioarele (de ex. cu pantaloni lungi).
• Purtati echipament pentru protectia ochilor!
• În timpul transportului către zonele individuale de lucru se va închide motorul.
• Fiți deosebit de atenți în cazul mersului cu spatele. Pericol de împiedicare!
• Mențineți cablurile de alimentare la distanță de uneltele tăietoare.
  -În cazul în care cablul de alimentare se deteriorează în timpul funcționării, trebuie să fie decuplat imediat de la rețea. Nu atingeți cablul înainte de a fi separat de la rețea.
• În cazul întreruperii lucrului nu lăsați niciodată trimmerul nesupravegheat. Vă rugăm să-l depozitați într-un loc sigur.
• Nu este permisă îndepărtarea sau șuntarea dispo-zitivelor pentru cuplare (de ex. prin legarea buto-nului întrerupătorului direct pe mâner).
• Nu loviți de podea cutia firului, și nu o izbiți de muchiile zidurilor. În cazul în care cutia firului a suferit o dată o lovitură puternică, trebuie să se urmărească dacă a apărut o vibrație mărită în mâner. Dacă așa este, trebuie ca utilajul să fie verificat de un atelier de service specializat.

După lucru

• După utilizare scoateți ștecherul din priză și verificați ca mașina să nu fie deteriorată.
• La oprire: Atenție, pericol! Unealta tăietoare se mai rotește puțin după oprire!
• Așteptați întotdeauna oprirea completă a uneltei tăietoare.
• Lucrările de întreținere și curățare a utilajului, precum și îndepărtarea dispozitivelor de protectie sau înlocuirea casetei firelor se vor efectua doar cu motorul oprit și cu unealta tăietoare decuplată, și numai după ce se scoate ștecherul din priză. Utilizați numai casete pentru fir WOLF originale, respectați instrucțiunile de montaj!
• Unealta tăietoare cu fir nu se va curăța cu jet de apă, mai ales nu cu jet de presiune înaltă.
• Este permis ă efectuarea reparațiilor utilajului doar de către stațiile service WOLF sau de către ateliere autorizate.
• Aveți grijă ca orificiile pentru aer să rămână fără murdărie.
• Nu depozitați mașina la îndemâna copiilor.

Evacuarea deşeurilor

Nu aruncați aparatura electrică în gunoiul menajer. Reciclați aparatura, accesoriiile și ambalajul în mod ecologic.

Utilizare

Program de utilizare

• Vă rugăm să respectați prevederile regionale.
• Informați-vă asupra programului de funcționare la autoritățile dv. locale.

Reglări

Trimmerul pentru gazon dispune de un un-ghi de lucru reglabil în 4 poziții. Astfel puteți să ajungeți comod în cele mai problematice și greu accesibile locuri din grădină. Pentru a regla poziția optimă de luc-ru trebuie să respectați următoarele instrucțiuni.

În timpul lucrului capul tăietor trebuie să fie înclinat puțin în față.

Unghiuri de lucru și roți

Tăierea deschisă - Unghi de lucru 1 A

Tăierea deschisă este adecvată în special pentru operațiile de tundere a suprafețelor mari, cu iarbă înaltă. Pentru tăierea liberă trebuie să se realizeze balansarea trimme-rului pentru gazon în semicercuri în fața corpului.

1. Reglați unghiul de lucru . E
2. Îndepărtati roțile . G

Tăiere uniformă - Unghi de lucru 2 B

Recomandare: Pentru a tunde la înălțime uniformă și precis, ar trebui să se utilizeze roți.

1. Reglați unghiul de lucru . E
2. A consolida roțile . H
3. Pozitionati roțile . J

Tunderea sub arbuşti / pe coaste - Unghi de lucru 3 C

1. Reglați unghiul de lucru . E
2. Îndepărtați roțile . G

Funcția edge (pe muchie) - Unghi de lucru 4 D

Funcția edge permite tunderea precisă și comodă de-a lungul marginilor gazonului.

1. Rotiți capul tăietor cu 90° . F
2. Reglați unghiul de lucru . E
3. A consolida roțile . H
4. Pozitionati roțile . J

Arcul pentru protecția plantelor (GT 850)

Etrierul pentru protecția plantelor protejează arbuștii, pomii și rondurile cu flori (M). În timpul operației de tăiere pe muchie (funcția edge) arcul pentru protejarea plantelor trebuie să rămână invers M (2).

Tija telescopică și mânerul

Cu ajutorul tijei telescopice și a mânerului se adaptează utilajul la dimeniunea corpului utilizatorului K L.

Montarea cablului în dispozitivul pentru descărcarea de tracțiune

Dispozitivul pentru descărcarea de tractiune mecanică de pe ghidon împiedică desfacerea neintentionată a cablului prelungitor N).

Racordul la priză (230 volți, 50 Hz)

- Conectați mașina numai la prize prevăzute cu o siguranță de 10-16 Amp. (sau comutator LS tip B).

i Notă: Dispozitiv de protecție împotriva curentului rezidual

Aceste dispositive de protecție protejează contra vătămărilor la atingerea cablurilor deteriorate, erorilor de izolație și în anumite cazuri și la deteriorările cablurilor aflate sub tensiune.

- Recomandăm ca aparatul să nu fie conectat decât la o priză de curent protejată de un dispozitiv de protecție împotriva curentului rezidual (RCD), cu un curent rezidual de cel mult 30 mA.

- Există truse de adaptare disponibile pentru instalațiile vechi. Consultați un specialist electrician

Cuplarea / Decuplarea N (2)

Sfaturi pentru tunderea cu trimmerul

- Tăiați lent și în etape iarba mai înaltă.

- Dacă datorită uzurii firul tăietor a deve-nit prea scurt, utilajul trebuie decuplat pur și simplu. Firul se ajustează după aceea automat.

- La fiecare cuplare și decuplare firul se reajustează automat 6-8 mm. Pornirile și opririle dese și fără motiv duc de aceea la o uzură mărită a firului.

- Măriți durata de viață a trimmerului dv. dacă înainte sau după fiecare operație de tundere cu ajutorul lui curățați fantele de aerisire și partea inferioară a utilajului de resturile de iarbă.

Întreținere

Înlocuirea casetei firelor

Unealta tăietoare se mai rotește puțin după oprire! Înaintea tuturor lucrărilor la utilaj scoateți ștecherul din priză!

1. Apăsați capacul bobinei simultan pe ambele închizători cu arc și scoateți-I O

2. Scoateți bobina firului

3. Îndepărtați eventualele murdării

4. Pentru a evita desfășurarea neintenționată de pe bobină nu scoateți capetele firului din noua casetă a firelor înaintea montării ei în fantele de fixare P

5. Introduceți bobina cu fir în carcasă . Q

Nodurile bobinei cu fir trebuie să indice spre capac!

1. Amplasați capacul bobinei în așa fel în locașul bobinei firului, încât să fie sesizabilă blocarea ambelor închideri cu arc.

Înaintea pornirii: Tineți trimmerul pentru gazon paralel cu solul, pentru că în caz contrar există pericol de rănire.

Înlăturarea defectiunilor

Problemă Cauză	Remediere
	• bobină goală • Înlocuirea casetei firului.
	• Îmbinarea dințată între buto-nul roșu și bobina firului este îmbâcsită.	• Curățați cu peria murdăria de pe piese.
Reajustarea automată a firului nu funcționează	• Firul tăietor este rupt și tras în interiorul cutiei firului.	• Scoateți bobina firului, even-tual printr-o tragere ușoară reînfășurați-l, și reintroduceți bobina.
	• Firul tăietor s-a blocat pe bobină.
	• Firul tăietor s-a sudat pe bobină.	• Îndepărtați partea de fir sudată, dacă este cazul reînfășurați firul prin tragere ușoară, și reintroduceți bobina.

În caz de dubii solicitați întotdeauna un atelier WOLF pentru service.

Atenție, opriți trimmerul și scoateți-l din priză înaintea fiecărei verificări, curățări, sau lucrări la bobină.

Piese de schimb

Nr. comandă Denumire articol Descriere articol

7130 085 GT-F7 Caseta firului

7136 085 GT-F8 Caseta firului

7136 086 GT-R Şasiu

Livrare prin distribuitorul dv.

Conditii de garantie

În fiecare țară sunt valabile condițiile de garanție editate de societatea noastră sau de importator. În timpul perioadei de garanție defectiunile datorate unui defect de material sau de fabricație se vor repara în mod gratuit. În cazul producerii unei defectiuni care se încadrează în garanție, vă rugăm să vă adresați centrului de desfacere sau celei mai apropiate unități autorizate.
