BEDIENUNGSANLEITUNG GT 850 Wolf Garten

Originalbetriebsanleitung 6

2 Teleskopstiel
3 Einstellung Senkrechtschnitt
4 Fadenmesser
5 Pflanzenschutzbügel (GT 850)
6 Ein-/Ausschalter
7 Obergriff mit Kabelzugentlastung
8 Einstellung Stielneigung
9 Räder (GT 845, GT 850)
10 Fadenkassette

GB

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheits-hinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, das Gerätbenutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Inhalt

Bedeutung der Symbole ....6 Sicherheitshinweise ....7 Betrieb ....9 Wartung ....10 Beseitigung von Störungen ....11 Ersatzteile ....11 Garantie ....11

Bedeutung der Symbole

Achtung! Lesen Sie vor Inbetriebnahme die Gebrauchsanweisung!

Dritte aus dem Gefahrenbereich fernhalten!

Werkzeug läuft nach!

Augenschutz tragen!

Nicht dem Regen aussetzen!

Bei Senkrechtschnitt:

Schutzschirm mit der Fadeneintrittsseite (Seite Fadenmesser) nach unten halten.

Schutzschirm nicht nach oben halten.

Sicherheitshinweise

Allgemeine Hinweise

• Dieser Rasenkantentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich vorgesehen. Dieser Trimmer sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land- und Forstwirtschaft eingesetzt werden.
• Wegen körperlicher Gefährdung des Benutzers darf der Rasentrimmer nicht gebraucht werden:

– zum Trimmen von Büschen, Hecken und Sträuchern;
– zum Schneiden von Blumen;
– zum Zerkleinern im Sinne der Kompostierung.

- Diese Geräte sind nicht dafür bestimmt, durch Personen mit mangelnder Erfahrung und/oder mangels Wissen benutzt zu werden oder durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, es sei denn, sie wer-den durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie diese Geräte jeweils zu benutzen sind.

● Jugendliche unter 16 Jahren dürfen die Geräte nicht bedienen.
- Das Gerät darf nicht in Betrieb genommen werden, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe befinden; Sie sind für die Schäden verantwortlich.
- Unterbrechen Sie den Gebrauch der Maschine, wenn Personen, vor allem Kinder oder Haustiere in der Nähe sind.
- Benutzen Sie die Maschine nur bei Tageslicht oder guter künstlicher Beleuchtung.
- Den Trimmer nur bei trockenem Wetter benutzen und nicht im Regen liegenlassen.
- Montieren Sie nie metallische Schneidelemente.

Vor dem Einsatz

- Säubern Sie den Rasen von Fremdkörpern wie Äste, Steine, Draht usw. Achten Sie auch während des Trimmens auf Fremdkörper.

• Das außen am Gerät installierte Anschlusskabel und das Verlängerungskabel müssen regelmäßig auf Beschädigung und Alterung (Brüchigkeit) untersucht werden. Nur in einwandfreiem Zustand benutzen!
• Benutzen Sie niemals ein Gerät mit beschädigten Schutzeinrichtungen oder Abdeckungen.
  ●Aus Sicherheitsgründen sind nur Originalersatzteile oder vom Hersteller freigegebene Teile zu verwenden. Beim Austausch Einbauhinweise beachten!
• Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist, das Gerät ausschalten und den Netzstecker ziehen.
• Vor Inbetriebnahme der Maschine und nach irgendwelchem Aufprall, prüfen Sie die Anschlussleitung auf Anzeichen von Verschleiß oder Beschädigung, und lassen Sie notwendige Reparaturen durchführen.

Kabel

• Verwenden Sie ausschließlich Verlängerungskabel mit einem Mindest-Querschnitt von 3x1,5mm² und einer max. Länge von 25 m: – wenn Gummischlauchleitungen, dann nicht leichter als TypHO7RN-F
• wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VV-F (Leitungen diesen Typs sind für die ständige Verwendung im Freien nicht ge-eignet, wie z. B.: unterirdische Verlegung zum Anschluss einer Gartensteck-dose, Anschluss einer Teichpumpe oder Lagerung im Freien)
• Sie müssen spritzwassergeschützt sein.
• Benutzen Sie eine Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA.
• Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuern lassen. Kabel nicht durch Türritze oder Fensterspalten quetschen. Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z.B. Anbinden des Schalthebels am Führungsholm)

Beim Arbeiten

●Halten Sie immer Hände und Füße von der Schneideinrichtung entfernt, vor allem, wenn Sie den Motor einschalten.
- Seien Sie vorsichtig gegen Verletzungen an jede Einrichtung, die zum Abschneiden der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie die Maschine immer in ihrer normalen Arbeitsposition, bevor sie eingeschaltet wird.
- Den Rasentrimmer beim Einschalten parallel zum Rasen halten, da sonst Verletzungsgefahr gegeben ist.
- Auch beim Arbeiten Sicherheitsabstand zum rotierenden Faden einnehmen. Nicht in den rotierenden Faden greifen.
- Tragen Sie immer geeignete Arbeitskleidung; keine weite Kleidung etc. die vom Schneidwerkzeug erfasst werden kann. Festes Schuhwerk! Schützen Sie auch Ihre Beine (z. B. durch lange Hosen).
●Augenschutz tragen!
- Beim Transport zu den einzelnen Arbeitsstellen, ist der Motor abzustellen. Sicherheitshinweise
- Üben Sie besondere Vorsicht beim Rückwärtsgehen. Stolpergefahr!
●Halten Sie die Anschlussleitungen von den Schneidwerkzeugen fern.
- Wenn die Anschlussleitung während des Gebrauchs beschädigt wird, muss sie sofort vom Netz getrennt werden. Leitung nicht berühren bevor sie vom Netz getrennt ist.
- Bei Arbeitsunterbrechungen lassen Sie den Trimmer nie unbeaufsichtigt liegen. Bitte an einem sicheren Ort aufbewahren.
●Die am Gerät installierten Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. durch Anbinden des Tastschalters am Griff).
●Die Fadenbox nicht auf den Boden stoßen und nicht an Mauerkanten anschlagen. Hat die Fadenbox einmal einen starken Stoß erlitten, ist auf eine verstärkte Vibration am Griff zu achten. Wenn dies der Fall ist, muss das Gerät von einer Kundendienstwerkstatt überprüft werden.

Nach dem Arbeiten

• Ziehen Sie nach dem Gebrauch den Netzstecker und überprüfen Sie die Maschine auf Beschädigung.
• Beim Abstellen: Achtung, Gefahr! Schneidwerkzeug läuft nach!
• Immer den Stillstand des Schneidwerkzeuges abwarten.
  ●Wartungs- und Reinigungsarbeiten am Gerät, sowie das Abnehmen der Schutzeinrichtungen oder der Austausch der Fadenkassette, dürfen nur bei stillgesetztem Motor und abgeschaltetem Schneidwerkzeug und nur, wenn der Netzstecker abgezogen ist, vorgenommen werden. Nur Original-WOLF-Fadenkassetten verwenden, Einbauhinweise beachten!
• Der Fadenschneider darf nicht mit fließendem Wasser, insbesondere nicht unter Hochdruck gereinigt werden.
  ●Reparaturen am Gerät dürfen nur von WOLF-Service-Stationen und autorisierten Werkstätten vorgenommen werden.
• Achten Sie darauf, dass Luftöffnungen frei von Verschmutzungen sind.
  ●Lagern Sie die Maschine nicht in Reichweite von Kindern.

Entsorgung

Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Betrieb

Betriebszeiten

• Bitte regionale Vorschriften beachten.
• Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

Einstellungen

Der Rasentrimmer verfügt über einen 4-fach verstellbaren Arbeitswinkel. Dadurch können Sie problematische und schwer zugängliche Stellen im Garten bequem erreichen. Um die optimale Arbeitsposition einzustellen, sollten Sie bitte die folgenden Hinweise beachten.

Während des Arbeitens sollte der Schneidkopf leicht nach vorne geneigt sein.

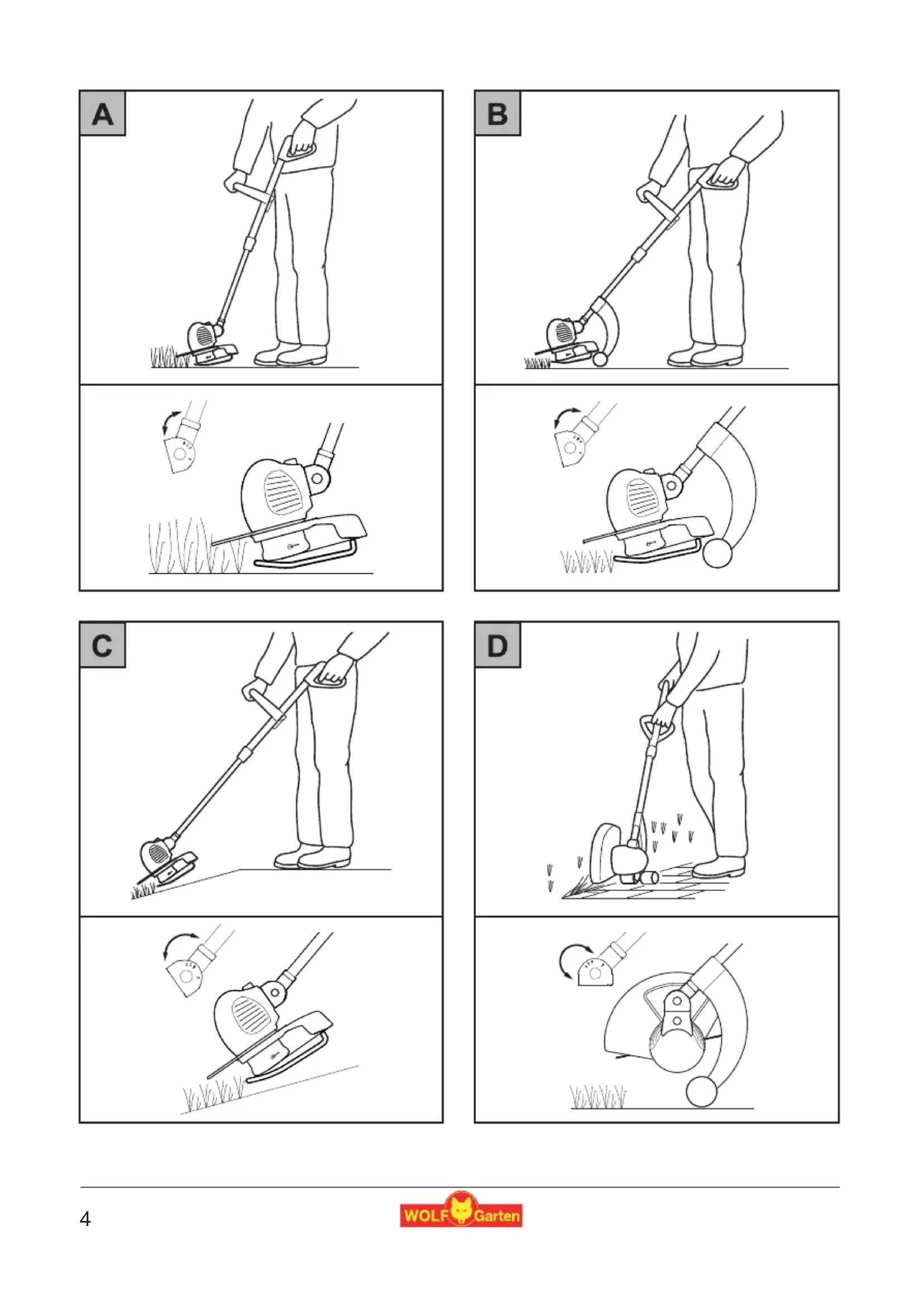

Arbeitswinkel und Räder

Freischneiden - Arbeitswinkel 1 A

Das Freischneiden eignet sich besonders gut, um große, hochbewachsene Flächen zu Trimmen. Beim Freischneiden sollte man den Rasentrimmer halbkreisförmig vor dem Körper schwingen.

1. Arbeitswinkel einstellen . E
2. Räder gegebenenfalls entfernen . G

Gleichmäßiges Schneiden - Arbeitswinkel B

Empfehlung: Um einen gleichmäßig hohen und sauberen Schnitt zu erzielen, sollte man die Räder verwenden.

1. Arbeitswinkel einstellen . E
2. Räder gegebenenfalls montieren . H
3. Räder positionieren . J

Schneiden unter Sträuchern / an Abhängen - Arbeitswinkel 3 C

1. Arbeitswinkel einstellen . E
2. Räder gegebenenfalls entfernen . G

Edge-Funktion (Senkrechtschnitt) - Arbeitswinkel 4 D

Die Edge-Funktion ermöglicht es, ein präzises und bequemes Trimmen entlang der Rasenkante.

1. Schneidkopf um 90° drehen . F
2. Arbeitswinkel einstellen . E
3. Räder gegebenenfalls montieren . H
4. Räder positionieren . J

Pflanzenschutzbügel (nur GT 850)

Der Pflanzenschutzbügel schützt Sträucher, Bäume und Beetpflanzen M). Beim Edgen muss der Pflanzenschutzbügel umgesteckt bleiben M (2).

Teleskopstiel und Handgriff

Mittels Teleskopstiel und Mittelgriff, wird das Gerät auf Körpergröße angepasst K L

Kabel in die Zugentlastung führen

Die Zugentlastung im Führungsgriff verhindert ein unbeabsichtigtes Lösen des Verlängerungskabels N (1).

Anschluss an die Steckdose (230 Volt, 50 Hz)

●Das Gerät nur an Steckdosen anschließen, die mit einer 10-16 Amp. Sicherung träge (oder LS-Schalter Typ B) abgesichert sind.

i Hinweis: Fehlerstromschutzeinrichtung

Diese Schutzeinrichtungen schützen beim Berühren von beschädigten Leitungen, Isolationsfehlern und in bestimmten Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.

- Wir empfehlen, das Gerät nur an Steckdosen anzuschließen, die mit einer Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA abgesichert sind.

- Für Alt-Installationen gibt es Nachrüstsätze. Sprechen Sie mit einer Elektro-Fachkraft

Ein -/ Ausschalten (2)

Tipps zum Trimmen

• Höheres Gras langsam und stufenweise schneiden.

• Wird durch Verschleiß der Schneidfaden zu kurz, das Gerät einfach ausschalten. Der Faden stellt sich dann automatisch nach.

• Bei jedem Ein- und Ausschalten stellt sich der Faden automatisch 6-8 mm nach. Häufiges An- und Abschalten ohne Grund führt daher zu erhöhtem Fadenverschleiß.

• Sie erhöhen die Lebensdauer Ihres Trimmers, wenn Sie vor oder nach je- dem Trimmen, die Lüftungsschlitze reinigen und die Unterseite des Gerätes von Grasresten säubern.

Wartung

Fadenkassette austauschen

Schneidwerkzeug läuft nach! Vor allen Arbeiten am Gerät Netzstecker ziehen!

1. Spulendeckel an beiden Verschnappungen gleichzeitig zusammendrücken und abziehen
2. Fadenspule entnehmen
3. Eventuelle Verschmutzungen entfernen

4. Um ein unbeabsichtigtes Abspulen zu vermeiden, Fadenenden der neuen Fadenkassette vor dem Einlegen nicht aus den Halteschlitzen nehmen P

5. Fadenspule ins Gehäuse einlegen . Q

Die Noppen der Fadenspule müssen zum Deckel zeigen!

1. Spulendeckel so auf die Fadenspulen-Aufnahme aufsetzen, dass die beiden Verschnappungen spürbar einrasten.

Vor dem Einschalten: Rasentrimmer parallel zum Boden halten, da sonst Verletzungsgefahr besteht.

Beseitigung von Störungen

Problem Ursache	Abhilfe
Automatische Fadennachstellung funktioniert nicht	Spule leerFadenkassette austauschen.Verzahnung zwischen rotem Knopf und Fadenspule verschmutzt.Schneidfaden ist abgerissen und in die Fadenbox eingezogen.Schneidfaden hat sich auf der Spule verklemmt.Schneidfaden ist auf der Spule verschweißt.	Teile mit Bürste vom Schmutz säubern.Fadenspule entnehmen, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlegen.Verschweißten Fadenteil entfernen, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlegen.

Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen.

Trimmer vor jeder Prüfung, Reinigung oder vor Arbeiten an der Spule abstellen und Netzstecker ziehen.

Ersatzteile

Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung
7130 085 GT-F7 Fadenspule
7136 085 GT-F8 Fadenspule
7136 086 GT-R Ersatzräder

Lieferung über Ihren Händler

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegeben Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung.

Oogbescherming dragen!

●Var god iaktta regionala föreskrifter.
- Erfragen Sie die Betriebszeiten bei Ihrer örtlichen Ordnungsbehörde.

Inställningar

MTD Products AG
Geschäftsbereich WOLF-Garten
Industriestraße 83-85
D-57518 Betzdorf, Sieg
Tel.: ++49 2741 281-0 / Fax: ++49 2741 281-210

MTD Products AGGeschäftsbereich WOLF-GartenIndustriestraße 83-85D-57518 Betzdorf, SiegTel.: ++49 2741 281-0 / Fax: ++49 2741 281-210

Betzdorf, 08.12.09

Dr.-Ing. M. Simon(Head of R & D / Product Management / Quality Management)

L. H. L. D. (Product Standard Compliance)
