KULLANIM KILAVUZU HW221E HONEYWELL

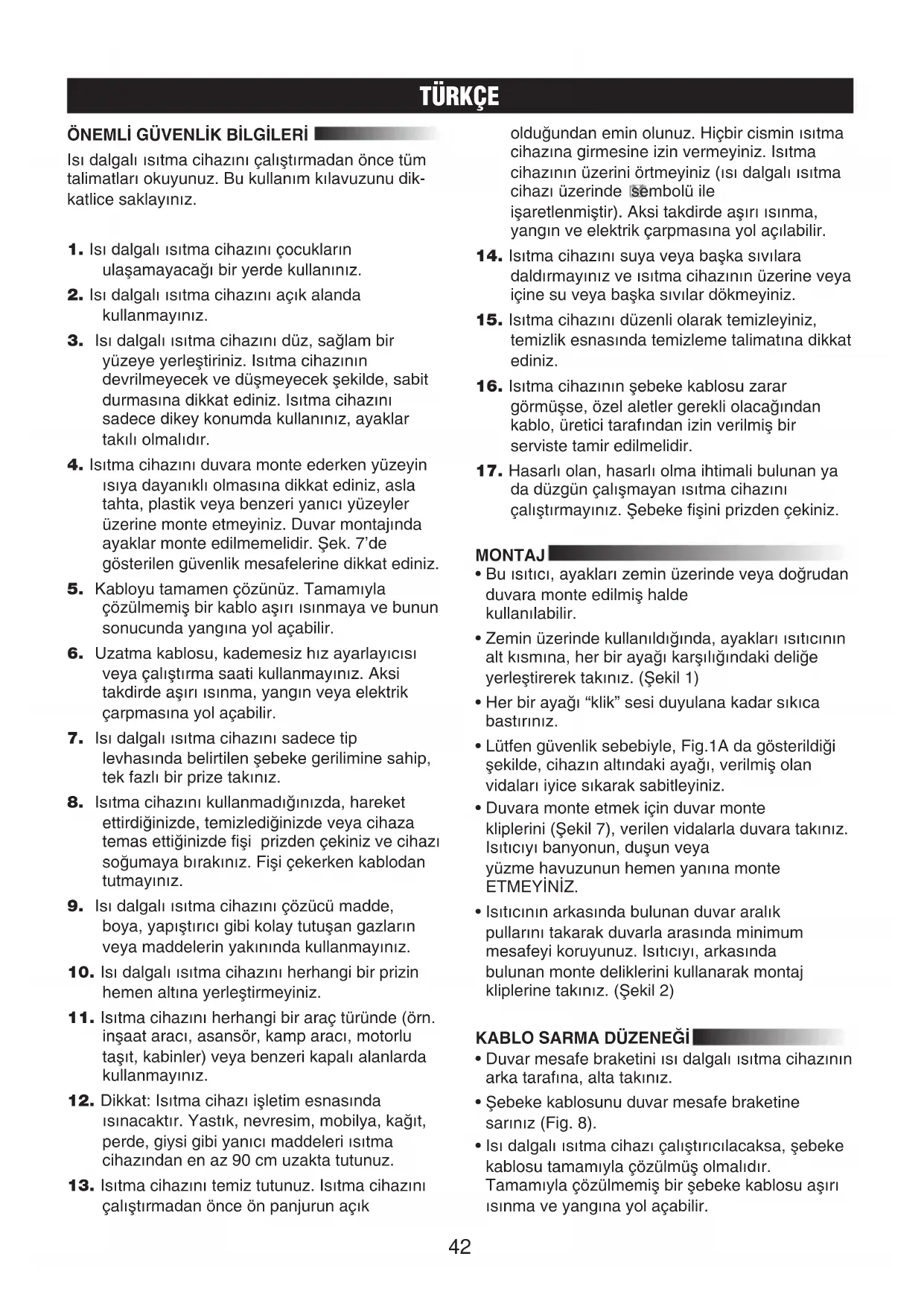

ÖNEMLİ GÜVENLİK BİLGİLERİ

Isı dalgalı ısıtma cihazını çalıştırmadan önce tüm talimatları okuyunuz. Bu kullanım kılavuzunu dikkatlice saklayınız.

1. Isı dalgalı ısıtma cihazını çocukların ulaşamayacağı bir yerde kullanınız.
2. Isı dalgalı ısıtma cihazını açık alanda kullanmayınız.
3. Isı dalgalı ısıtma cihazını düz, sağlam bir yüzeye yerleştiriniz. Isıtma cihazının devrilmeyecek ve düşmeyecek şekilde, sabit durmasına dikkat ediniz. Isıtma cihazını sadece dikey konumda kullanınız, ayaklar takılı olmalıdır.
4. Isıtma cihazını duvara monte ederken yüzeyin ısıya dayanıklı olmasına dikkat ediniz, asla tahta, plastik veya benzeri yanıcı yüzeyler üzerine monte etmeyiniz. Duvar montajında ayaklar monte edilmemelidir. Şek. 7'de gösterilen güvenlik mesafelerine dikkat ediniz.
5. Kabloyu tamamen çözünüz. Tamamıyla çözülmemiş bir kablo aşırı ısınmaya ve bunun sonucunda yangına yol açabilir.
6. Uzatma kablosu, kademesiz hız ayarlayıcısı veya çalıştırma saati kullanmayınız. Aksi takdirde aşırı ısınma, yangın veya elektrik çarpmasına yol açabilir.
7. Isi dalgalı ıslıma cihazını sadece tip levhasında belirtilen şebeke gerilimine sahip, tek fazlı bir prize takınız.
8. Isıtma cihazını kullanmadığınızda, hareket ettirdiğinizde, temizlediğinizde veya cihaza temas ettiğinizde fişi prizden çekiniz ve cihazı soğumaya bırakınız. Fişi çekerken kablodan tutmayınız.
9. Isı dalgalı ısıtma cihazını çözücü madde, boya, yapıştırıcı gibi kolay tutuşan gazların veya maddelerin yakınında kullanmayınız.
10. Isı dalgalı ısıtma cihazını herhangi bir prizin hemen altına yerleştirmeyiniz.
11. Isıtma cihazını herhangi bir araç türünde (örn. inşaat aracı, asansör, kamp aracı, motorlu taşıt, kabinler) veya benzeri kapalı alanlarda kullanmayınız.
12. Dikkat: Isıtma cihazı işletim esnasında ısınacaktır. Yastık, nevresim, mobilya, kağıt, perde, giysi gibi yanıcı maddeleri ısıtma cihazından en az 90 cm uzakta tutunuz.
13. Isıtma cihazını temiz tutunuz. Isıtma cihazını çalıştırmadan önce ön panjurun açık

olduğundan emin olunuz. Hiçbir cismin ıstıma cihazına girmesine izin vermeyiniz. ıstıma cihazının üzerini örtmeyiniz (ısı dalgalı ıstıma cihazı üzerinde şembolü ile işaretlenmiştir). Aksi takdirde aşırı ısınma, yangın ve elektrik çarpmasına yol açılabilir.

1. Isıtma cihazını suya veya başka sıvılaralaldırmayınız ve ısıtma cihazının üzerine veya içine su veya başka sıvılar dökmeyiniz.
2. Isıtma cihazını düzenli olarak temizleyiniz, temizlik esnasında temizleme talimatına dikkat ediniz.
3. Isıtma cihazının şebeke kablosu zarar görmüşse, özel aletler gerekli olacağından kablo, üretici tarafından izin verilmiş bir serviste tamir edilmelidir.
4. Hasarlı olan, hasarlı olma ihtimali bulunan ya da düzgün çalışmayan ısıtma cihazını çalıştırmayınız. Şebeke fisini prizden çekiniz.

MONTAJ

• Bu ısıtıcı, ayakları zemin üzerinde veya doğrudan duvara monte edilmiş halde kullanılabilir.
• Zemin üzerinde kullanıldığında, ayakları ısıticının alt kısmına, her bir ayağı karşılığındaki deliğe yerleştirerek takınız. (Şekil 1)
• Her bir ayağı “klik” sesi duyulana kadar sıkıca bastırınız.
• Lütfen güvenlik sebebiyle, Fig.1A da gösterildiği şekilde, cihazın altındaki ayağı, verilmiş olan vidaları iyice sıkarak sabitleyiniz.
• Duvara monte etmek için duvar monte kliplerini (Şekil 7), verilen vidalarla duvara takınız. Isıtıcıyı banyonun, duşun veya yüzme havuzunun hemen yanına monte ETMEYİNİZ.
• Isiticinin arkasında bulunan duvar aralık pullarını takarak duvarla arasında minimum mesafeyi koruyunuz. Isiticıyı, arkasında bulunan monte deliklerini kullanarak montaj kliplerine takınız. (Şekil 2)

KABLO SARMA DÜZENEĞİ

• Duvar mesafe braketini ısı dalgalı ısıtma cihazının arka tarafına, alta takınız.
• Şebeke kablosunu duvar mesafe braketine sarınız (Fig. 8).
• Isı dalgalı ısıtma cihazı çalıştırıcılacaksa, şebeke kablosu tamamıyla çözülmüş olmalıdır. Tamamıyla çözülmemiş bir şebeke kablosu aşırı ısınma ve yangına yol açabilir.

TÜRKÇE

ÇALIŞTIRMA TALİMATLARI A) HW-220E, HW-220F, HW-221E MODELLERI

• Termostatı saat yönünün aksine, en düşük ayarına getiriniz.
• Isiticının fişini prize takınız.
• Termostatı saat yönünde, en yüksek sıcaklık ayarına getirerek hızlı bir ısınma sağlayınız (Şekil 3)
• Oda konforlu bir sıcaklığa eriştiğinde termostatı, ısıtıcı kapanana kadar saat yönünün aksine çeviriniz. Bu ayarda, termostat ısıtıcıyı, seçilen sıcaklığı muhafaza etmek üzere otomatik olarak açacak ve kapayacaktır.
• Isıtıcıyı kapatmak için, termostatı saat yönünde en düşük ayarına getiriniz (◦) ve ısıtıcıcının fişini prizden çekiniz.

B) HW-222E, HW-222F, HW-223E MODELLERI

• Şalteri (0) konumuna getiriniz.
• Isıtıcının fişini bir prize takınız.
• Şalteri istenen güce getiriniz (I-Düşük, II-Orta, III-Yüksek) Şekil 4
• Hızlı bir ısıtma için termostatı saat yönünde en yüksek ayarına getiriniz.
• Oda konforlu bir sıcaklığa eriştiğinde termostatı, ısıtıcı kapanana kadar saat yönünün aksine çeviriniz. Bu ayarda termostat, seçilen sıcaklığı muhafaza etmek için ısıtıcıyı otomatik olarak açacak ve kapayacaktır.
• Isıtıcıyı kapatmak için şalteri (0) konumuna çeviriniz ve fişini prizden çekiniz.

C) ZAMANLAYICININ ÇALIŞMASI SADECE HW-224TE, HW224TF MODELLERİ

• B) maddesindeki çalıştırma talimatlarını takip ederek Şekil 6'ya bakınız.
• Isitici, zamanlayıcıyı kullanmadan çalıştırmak için tüm zamanlayıcı pinlerini "ON" konumuna getiriniz (tüm pinler merkeze yakın)

Zamanlayıcıyı ayarlamak için:

• “Zamanlayıcı pinlerini”, zamanlayıcının merkezine mümkün olduğu kadar yaklaştırınız.
• Kadranlı saati, o anki saate gelene kadar çeviriniz.
• Her bir pin 20 dakikalık zamana karşılık gelmektedir.

• Isıtıcının kapalı kalması istenen zamanı programlamak için, istenen sayıdaki pini, zamanlayıcının merkezinden uzağa getiriniz.

• Isıtıcının açık olması istenen zamanı programlamak için, istenen sayıdaki pini merkezin yakınına getiriniz.

• 24 saatlik bir süre boyunca, tabları çekerek her sayıda açılıp kapanma sürelerini ayarlayabilirsiniz. Mesela Şekil 8'e bakınız.
• Saatimiz: Akşam 9.
• Akşam 9'da açılıyor ve 2 saat açık kalıyor.
• Akşam 11'den sabah 6'ya kadar kapalı kalıyor.
• Saat sabah 6'da açılıyor ve 3 saat açık kalıyor.
• Sabah 9'da kapanıyor.
• Akşam 9'da açılıyor
• Değiştirilene kadar, program her 24 saatte bir kendisini tekrar edecektir.
• Isıtıcıyı kapatınız, Şalteri (0) konumuna getiriniz ve fişini prizden çekiniz.

DONMAYA KARŞI KORUMAL

- Isiticinin donmaya karşı koruma fonksiyonu bulunmaktadır. Isiticiyi fişe takınız. Şalteri I, II veya III konumuna getiriniz. Termostatı saat yönünün aksine, en düşük ayarına (*) getiriniz. Oda sıcaklığı + 6° C nin altına düşer düşmez, ısıtıcı otomatik olarak çalışmaya başlayacaktır.

OTOMATİK GÜVENLİK KESMESİ

- Bu üründe otomatik güvenlik kesmesi bulunmaktadır. Isıtıcı beklenmeyen bir şekilde durursa, güvenlik kesmesi devreye girmiş olabilir. Güvenlik kesmesi çalıştığı, ısıtıcı, kapatılana ve soğutulana kadar tekrar çalışmayacaktır. Bu durumda, ısıtıcıyı (0) konumuna getirmeniz ve fişini prizden çekmeniz gerekir. Isıtıcıyı soğumaya bırakınız. Isıtıcıyı prize takınız ve “Çalıştırma Talimatlarını” uygulayınız.

ISITICI ÇALIŞMAZSA

• Yabancı maddelerin tıkanıp tıkanmadığını kontrol ediniz ve gerekirse bunları temizleyiniz.
• Isıtıcının doğru konumda ve fişinin prize takılı olup olmadığını kontrol ediniz. Prize elektrik gelmesini kontrol ediniz.
• Termostatın çok düşük ayarda olmamasına dikkat ediniz.
• Şalter bir güç ayarına ayarlanmış durumda (I, II veya III), termostatı saat yönünde, ısıtıcı tekrar çalışmana kadar çeviriniz.
• Isıtıcı yine de çalışmazsa, talimatlar için garanti belgesine bakınız.

TÜRKÇE

TEMİZLEME

• Isiticiyi en az ayda bir defa temizlemenizi tavsiye ederiz.
• Isıtıcıyı kapatınız, fişini çekiniz ve soğumasını bekleyiniz.
• Isıtıcının SADECE dış yüzeylerini temizlemek için nemli bir bez kullanınız.
• Yıpraticı veya yakıcı temizleme maddelerini kullanmayınız.
• Kesinlikle suya batırmayınız! AKSİ HALDE HAYATİ TEHLİKE VARDIR.

MUHAFAZA

• Isiticınızı, TEMİZLEME talimatlarına uygun olarak temizleyiniz.
• Isıtıcıyı orijinal ambalajına yerleştirerek serin ve kuru bir yerde muhafaza ediniz.

SATIN ALMA KOŞULU

Alici, satın alma koşulu olarak, KAZ-ürünün bu kullanım kılavuzu doğrultusunda kullanacağını ve bakımını yapacağını kabul etmektedir. Alici ve kullanıcı, KAZ-ürünün ne zaman ve ne kadar süreyle kullanacağını kendisi karar verecektir.

DİKKAT: KAZ-ÜRÜNÜ İLE İLGİLİ SORUNLARIN ORTAYA ÇIKMASI DURUMUNDA LÜTFEN GARANTI KOŞULLARINDAKİ TALİMATLARA DİKKAT EDİNİZ. LÜTFEN KAZ-ÜRÜNÜNÜ KENDİ BAŞINIZA AÇMAYA VEYA ONARMAYA ÇALIŞMAYINIZ, AKSİ TAKDİRDE GARANTI HAKKI YİTİRİLECEK VE CİSİM VEYA KİŞİLER İÇİN TEHLİKE SÖZ KONUSU OLACAKTIR.

Teknik değişiklik yapma hakkı saklıdır.
