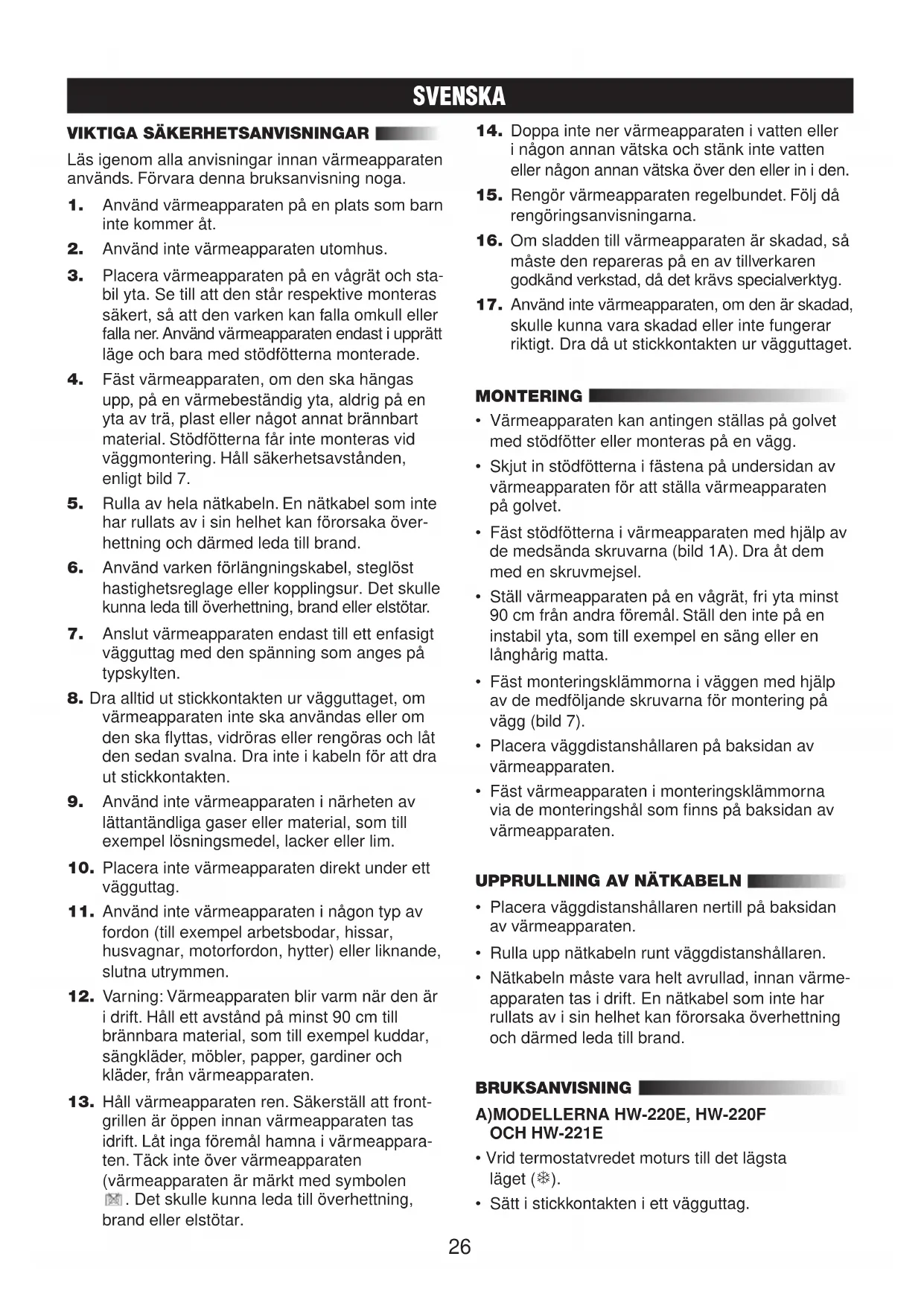

BRUKSANVISNING HW221E HONEYWELL

Läs igenom alla anvisningar innan värmeapparaten används. Förvara denna bruksanvisning noga.

1. Använd värmeapparaten på en plats som barn

2. Använd inte värmeapparaten utomhus.

3. Placera värmeapparaten på en vågrät och sta-

bil yta. Se till att den står respektive monteras säkert, så att den varken kan falla omkull eller falla ner. Använd värmeapparaten endast i upprätt läge och bara med stödfötterna monterade.

4. Fäst värmeapparaten, om den ska hängas

upp, på en värmebeständig yta, aldrig på en yta av trä, plast eller något annat brännbart material. Stödfötterna får inte monteras vid väggmontering. Håll säkerhetsavstånden, enligt bild 7.

5. Rulla av hela nätkabeln. En nätkabel som inte

har rullats av i sin helhet kan förorsaka över- hettning och därmed leda till brand.

6. Använd varken förlängningskabel, steglöst

hastighetsreglage eller kopplingsur. Det skulle kunna leda till överhettning, brand eller elstötar.

7. Anslut värmeapparaten endast till ett enfasigt

vägguttag med den spänning som anges på typskylten.

8. Dra alltid ut stickkontakten ur vägguttaget, om

värmeapparaten inte ska användas eller om den ska flyttas, vidröras eller rengöras och låt den sedan svalna. Dra inte i kabeln för att dra ut stickkontakten.

9. Använd inte värmeapparaten i närheten av

lättantändliga gaser eller material, som till exempel lösningsmedel, lacker eller lim.

10. Placera inte värmeapparaten direkt under ett

11. Använd inte värmeapparaten i någon typ av

fordon (till exempel arbetsbodar, hissar, husvagnar, motorfordon, hytter) eller liknande, slutna utrymmen.

12. Varning: Värmeapparaten blir varm när den är

i drift. Håll ett avstånd på minst 90 cm till brännbara material, som till exempel kuddar, sängkläder, möbler, papper, gardiner och kläder, från värmeapparaten.

13. Håll värmeapparaten ren. Säkerställ att front-

grillen är öppen innan värmeapparaten tas idrift. Låt inga föremål hamna i värmeappara- ten.Täck inte över värmeapparaten (värmeapparaten är märkt med symbolen . Det skulle kunna leda till överhettning, brand eller elstötar.

14. Doppa inte ner värmeapparaten i vatten eller

i någon annan vätska och stänk inte vatten eller någon annan vätska över den eller in i den.

15. Rengör värmeapparaten regelbundet. Följ då

rengöringsanvisningarna.

16. Om sladden till värmeapparaten är skadad, så

måste den repareras på en av tillverkaren godkänd verkstad, då det krävs specialverktyg.

17. Använd inte värmeapparaten, om den är skadad,

skulle kunna vara skadad eller inte fungerar riktigt. Dra då ut stickkontakten ur vägguttaget. MONTERING

• Värmeapparaten kan antingen ställas på golvet med stödfötter eller monteras på en vägg.

• Skjut in stödfötterna i fästena på undersidan av värmeapparaten för att ställa värmeapparaten på golvet.

• Fäst stödfötterna i värmeapparaten med hjälp av de medsända skruvarna (bild 1A). Dra åt dem med en skruvmejsel.

• Ställ värmeapparaten på en vågrät, fri yta minst 90 cm från andra föremål. Ställ den inte på en instabil yta, som till exempel en säng eller en långhårig matta.

• Fäst monteringsklämmorna i väggen med hjälp av de medföljande skruvarna för montering på vägg (bild 7).

• Placera väggdistanshållaren på baksidan av värmeapparaten.

• Fäst värmeapparaten i monteringsklämmorna via de monteringshål som finns på baksidan av värmeapparaten.

UPPRULLNING AV NÄTKABELN

• Placera väggdistanshållaren nertill på baksidan av värmeapparaten.

• Rulla upp nätkabeln runt väggdistanshållaren.

• Nätkabeln måste vara helt avrullad, innan värme- apparaten tas i drift. En nätkabel som inte har rullats av i sin helhet kan förorsaka överhettning och därmed leda till brand. BRUKSANVISNING

• Vrid termostatvredet moturs till det lägsta läget ().

• Sätt i stickkontakten i ett vägguttag.27 SVENSKA

• Vrid termostatvredet medurs till det högsta läget (Fig.3).

• Vrid termostatvredet moturs, tills att värmeappa- raten stängs av, när rummet har fått önskad temperatur. Då släcks driftlampan. Nu är termo- staten inställd på rumstemperaturen. Värmeappa- raten kommer att slås på (driftlampan tänds) och stängas av (driftlampan släcks) automatiskt i det här läget och därmed upprätthålls den inställda temperaturen.

• Vrid termostatvredet moturs till det lägsta läget

) och dra ut stickkontakten ur vägguttaget för att stänga av värmeapparaten.

• Vrid stegkopplaren till läge (0).

• Sätt i stickkontakten i ett vägguttag.

• Vrid stegkopplaren till önskat läge (I-låg, II-medel, III-hög) (Fig. 4).

• Vrid termostatvredet medurs till det högsta läget (Fig. 3).

• Vrid termostatvredet moturs, tills att värmeappa- raten stängs av, när rummet har fått önskad temperatur. Då släcks driftlampan. Nu är termo- staten inställd på rumstemperaturen. Värmeappa- raten kommer att slås på (driftlampan tänds) och stängas av (driftlampan släcks) automatiskt i det här läget och därmed upprätthålls den inställda temperaturen.

• Vrid stegkopplaren till läge (0) och dra ut stick- kontakten ur vägguttaget för att stänga av värme- apparaten.

• Följ bruksanvisningen under B) och beakta bilderna 5 och 6.

• Alla stiften på kopplingsuret måste skjutas inåt för att det ska gå att använda värmeapparaten utan kopplingsur. Programmering av kopplingsuret:

• Skjut alla stift på kopplingsurets skiva inåt.

• Ställ in tidvisningspilen på aktuell tid.

• Varje stift motsvarar en drifttid på 20 minuter.

• Skjut alla aktuella stift utåt för att programmera in de tidsintervall, då värmeapparaten inte ska vara i drift.

• Värmeapparaten är i drift under de tidsintervall som stiften är i det inre läget.

• Det går att ställa in vilket tidsintervall som helst under dygnets 24 timmar (se till exempel Programmering på bild 8): - Klockan är nu 21:00. -Värmeapparaten är i drift från kl 21:00 till 23:00, det vill säga i två timmar. -Värmeapparaten är avstängd från kl 23:00 - 06:00. - Kl 06:00 slås värmeapparaten på och går sedan i tre timmar fram till kl 09:00, då den åter stängs av. - Kl 21:00 slås värmeapparaten på igen. - Ovanstående program upprepas varje dygn.

• Vrid stegkopplaren till läge (0) och dra ut stick- kontakten ur vägguttaget för att stänga av värmeapparaten. FROSTSKYDDSAUTOMATIK

• Värmeapparaten är utrustad med en frost- skyddsautomatik.

• Sätt i stickkontakten i ett vägguttag. Vrid steg- kopplaren till något av lägena I-låg, II-medel eller III-hög.Vrid termostatvredet till det lägsta läget

). När rumstemperaturen sjunker under cirka +6 °C, så slås värmeapparaten på automatiskt. AUTOMATISK AVSTÄNGNINGSANORDNING

• Värmeapparaten är utrustad med en automatisk avstängningsanordning. Om värmeapparaten stängdes av till synes utan anledning, så aktive- rades eventuellt den automatiska avstängnings- anordningen. I sådana fall kan driften inte åte- rupptas förrän värmeapparaten har stängts av och svalnat och stickkontakten har dragits ur. Ställ stegkopplaren respektive termostatvredet (beroende på modell) på det lägsta läget (0 eller ) och dra ut stickkontakten ur väggutta- get. Kontrollera efter att värmeapparaten har svalnat att det inte finns något hindrande föremål i luftinloppet eller -utloppet, sätt i stickkontakten i vägguttaget och följ anvisningarna i bruksanvis- ningen.28 SVENSKA

• Kontrollera att inget föremål hindrar luftflödet i inloppet eller utloppet; ta bort det i så fall.

• Kontrollera att värmeapparaten ställts upp på ett korrekt sätt och att stickkontakten sitter i ett vägguttag. Kontrollera att vägguttaget leder ström.

• Vrid stegkopplaren till något av driftlägena (I, II eller III) och vrid termostatvredet medurs, tills att värmeapparaten börjar att värma.

• Följ anvisningarna i Garantivillkoren, om värmeapparaten ändå inte fungerar. RENGÖRING Vi rekommenderar att rengöra värmeapparaten minst en gång i månaden.

• Stäng av värmeapparaten (0 respektive

beroende på modell), dra ut stickkontakten ur vägguttaget och låt värmeapparaten kallna.

• Rengör utsidan av värmeapparaten med en fuktig trasa.

• Använd varken skurmedel eller kemiska rengöringsmedel.

• Se till att inget vatten tränger in i värmeappara- ten. Det är livsfarligt! FÖRVARING

• Rengör värmeapparaten enligt anvisningarna i avsnittet “Rengöring”.

• Lägg tillbaka värmeapparaten i originalförpack- ningen och förvara den torrt och svalt. KÖPVILLKOR Köparen övertar som köpvillkor ansvaret för en kor- rekt användning och vården av KAZ-produkten enligt denna bruksanvisning. Köparen och använ- daren måste själv bedöma när och hur länge KAZ- produkten ska användas.
