KULLANIM KILAVUZU ART 23 Accutrim BOSCH

F016 L70 348 - Vord…eite.book Seite 7 Mittwoch, 9. November 2005 1:46 13 91 • F016 L70 348 • TMS • 08.09.05Türkçe - 1

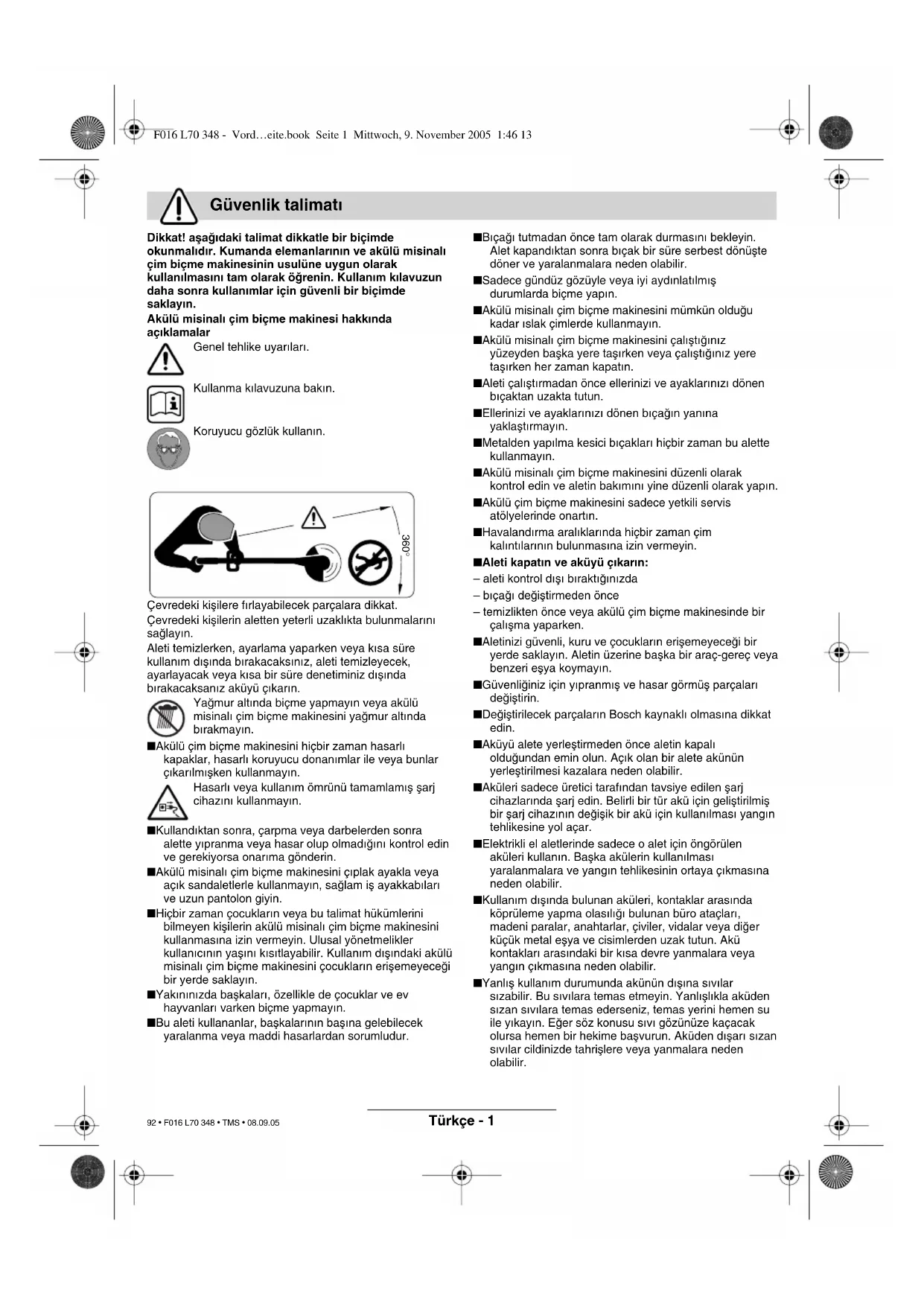

Dikkat! aµaπ∂daki talimat dikkatle bir biçimde

okunmal∂d∂r. Kumanda elemanlar∂n∂n ve akülü misinal∂

çim biçme makinesinin usulüne uygun olarak

kullan∂lmas∂n∂ tam olarak öπrenin. Kullan∂m k∂lavuzun

daha sonra kullan∂mlar için güvenli bir biçimde

Akülü misinal∂ çim biçme makinesi hakk∂nda

Genel tehlike uyar∂lar∂.

Kullanma k∂lavuzuna bak∂n.

Koruyucu gözlük kullan∂n.

Çevredeki kiµilere f∂rlayabilecek parçalara dikkat.

Çevredeki kiµilerin aletten yeterli uzakl∂kta bulunmalar∂n∂

Aleti temizlerken, ayarlama yaparken veya k∂sa süre

kullan∂m d∂µ∂nda b∂rakacaks∂n∂z, aleti temizleyecek,

ayarlayacak veya k∂sa bir süre denetiminiz d∂µ∂nda

b∂rakacaksan∂z aküyü ç∂kar∂n.

Yaπmur alt∂nda biçme yapmay∂n veya akülü

misinal∂ çim biçme makinesini yaπmur alt∂nda

■ Akülü çim biçme makinesini hiçbir zaman hasarl∂

kapaklar, hasarl∂ koruyucu donan∂mlar ile veya bunlar

ç∂kar∂lm∂µken kullanmay∂n.

Hasarl∂ veya kullan∂m ömrünü tamamlam∂µ µarj

cihaz∂n∂ kullanmay∂n.

■ Kulland∂ktan sonra, çarpma veya darbelerden sonra

alette y∂pranma veya hasar olup olmad∂π∂n∂ kontrol edin

ve gerekiyorsa onar∂ma gönderin.

■ Akülü misinal∂ çim biçme makinesini ç∂plak ayakla veya

aç∂k sandaletlerle kullanmay∂n, saπlam iµ ayakkab∂lar∂

ve uzun pantolon giyin.

■ Hiçbir zaman çocuklar∂n veya bu talimat hükümlerini

bilmeyen kiµilerin akülü misinal∂ çim biçme makinesini

kullanmas∂na izin vermeyin. Ulusal yönetmelikler

kullan∂c∂n∂n yaµ∂n∂ k∂s∂tlayabilir. Kullan∂m d∂µ∂ndaki akülü

misinal∂ çim biçme makinesini çocuklar∂n eriµemeyeceπi

■ Yak∂n∂n∂zda baµkalar∂, özellikle de çocuklar ve ev

hayvanlar∂ varken biçme yapmay∂n.

■ Bu aleti kullananlar, baµkalar∂n∂n baµ∂na gelebilecek

yaralanma veya maddi hasarlardan sorumludur.

■ B∂çaπ∂ tutmadan önce tam olarak durmas∂n∂ bekleyin.

Alet kapand∂ktan sonra b∂çak bir süre serbest dönüµte

döner ve yaralanmalara neden olabilir.

■ Sadece gündüz gözüyle veya iyi ayd∂nlat∂lm∂µ

durumlarda biçme yap∂n.

■ Akülü misinal∂ çim biçme makinesini mümkün olduπu

kadar ∂slak çimlerde kullanmay∂n.

■ Akülü misinal∂ çim biçme makinesini çal∂µt∂π∂n∂z

yüzeyden baµka yere taµ∂rken veya çal∂µt∂π∂n∂z yere

taµ∂rken her zaman kapat∂n.

■ Aleti çal∂µt∂rmadan önce ellerinizi ve ayaklar∂n∂z∂ dönen

b∂çaktan uzakta tutun.

■ Ellerinizi ve ayaklar∂n∂z∂ dönen b∂çaπ∂n yan∂na

■ Metalden yap∂lma kesici b∂çaklar∂ hiçbir zaman bu alette

■ Akülü misinal∂ çim biçme makinesini düzenli olarak

kontrol edin ve aletin bak∂m∂n∂ yine düzenli olarak yap∂n.

■ Akülü çim biçme makinesini sadece yetkili servis

atölyelerinde onart∂n.

■ Havaland∂rma aral∂klar∂nda hiçbir zaman çim

kal∂nt∂lar∂n∂n bulunmas∂na izin vermeyin.

■ Aleti kapat∂n ve aküyü ç∂kar∂n:

– aleti kontrol d∂µ∂ b∂rakt∂π∂n∂zda

– b∂çaπ∂ deπiµtirmeden önce

– temizlikten önce veya akülü çim biçme makinesinde bir

■ Aletinizi güvenli, kuru ve çocuklar∂n eriµemeyeceπi bir

yerde saklay∂n. Aletin üzerine baµka bir araç-gereç veya

benzeri eµya koymay∂n.

■ Güvenliπiniz için y∂pranm∂µ ve hasar görmüµ parçalar∂

■ Deπiµtirilecek parçalar∂n Bosch kaynakl∂ olmas∂na dikkat

■ Aküyü alete yerleµtirmeden önce aletin kapal∂

olduπundan emin olun. Aç∂k olan bir alete akünün

yerleµtirilmesi kazalara neden olabilir.

■ Aküleri sadece üretici taraf∂ndan tavsiye edilen µarj

cihazlar∂nda µarj edin. Belirli bir tür akü için geliµtirilmiµ

bir µarj cihaz∂n∂n deπiµik bir akü için kullan∂lmas∂ yang∂n

tehlikesine yol açar.

■ Elektrikli el aletlerinde sadece o alet için öngörülen

aküleri kullan∂n. Baµka akülerin kullan∂lmas∂

yaralanmalara ve yang∂n tehlikesinin ortaya ç∂kmas∂na

■ Kullan∂m d∂µ∂nda bulunan aküleri, kontaklar aras∂nda

köprüleme yapma olas∂l∂π∂ bulunan büro ataçlar∂,

madeni paralar, anahtarlar, çiviler, vidalar veya diπer

küçük metal eµya ve cisimlerden uzak tutun. Akü

kontaklar∂ aras∂ndaki bir k∂sa devre yanmalara veya

yang∂n ç∂kmas∂na neden olabilir.

■ Yanl∂µ kullan∂m durumunda akünün d∂µ∂na s∂v∂lar

s∂zabilir. Bu s∂v∂lara temas etmeyin. Yanl∂µl∂kla aküden

s∂zan s∂v∂lara temas ederseniz, temas yerini hemen su

ile y∂kay∂n. Eπer söz konusu s∂v∂ gözünüze kaçacak

olursa hemen bir hekime baµvurun. Aküden d∂µar∂ s∂zan

s∂v∂lar cildinizde tahriµlere veya yanmalara neden

F016 L70 348 - Vord…eite.book Seite 1 Mittwoch, 9. November 2005 1:46 13 92 • F016 L70 348 • TMS • 08.09.05Türkçe - 2

Bu alet; normal çim biçme makinelerinin

yanaµamad∂π∂, çal∂ ve bitki örtüsü alt∂ndaki çim ve

yaban otlar∂n∂n biçilmesi için geliµtirilmiµtir.

Bu aletin usulüne göre kullan∂m∂ 0 °C ve 40 °C

s∂cakl∂klar aras∂ndad∂r.

Bu kitapç∂k aletin doπru montaj∂ ve güvenli

kullan∂m∂na iliµkin talimat∂ içerir. Bu talimat∂

dikkatlice okuman∂z önemlidir.

Akülü misinal∂ çim biçme makinesini ambalaj∂ndan

dikkatle ç∂kar∂n ve aµaπ∂daki parçalar∂n tam olarak

ambalaj içinde bulunup bulunmad∂klar∂n∂ kontrol

– Ayarlanabilir tutamak (tak∂l∂)

Eπer parçalar eksik veya hasarl∂ ise lütfen yetkili sat∂c∂n∂za

4 Ayarlanabilir tutamak

Kullan∂m k∂lavuzunda tan∂mlanan ve µekilleri gösterilen

Akülü misinal∂ çim biçme makinesi ART 23 ACCUTRIM/

ART 2300 ACCUTRIM ART 26 ACCUTRIM/

ART 2600 ACCUTRIM Sipariµ no. 3 600 H78 E 3 600 H78 F Boµtaki devir say∂s∂ [/dak] 9 500 9 500

Ayarlanabilir tutamak ● ●

Kesme çap∂ [cm] 23 26

Seri numaras∂ Aletin tip etiketi üzerindeki seri numaras∂na 17 bak∂n∂z.

Ωarj süresi (akü boµken) [dak] 85 – 120 85 – 120

Usulüne uygun kullan∂m

yuvas∂na 16 yerleµtirildiπinde µarj iµlemi baµlar.

Ak∂ll∂ µarj yöntemi sayesinde akünün µarj durumu

otomatik olarak alg∂lan∂r ve akü, akü s∂cakl∂π∂ ile akü

gerilimine uygun olarak µarj edilir.

Bu sayede akü korunur ve µarj cihaz∂nda muhafaza

edilirken tam µarjl∂ olarak kal∂r.

Ωarj iµlemi kontrolü LED gösterge 14 taraf∂ndan

sinyalle gösterilir:

H∂zl∂ µarj iµlemi LED

göstergesinin 14 yan∂p sönmesi

LED göstergesi 4 yan∂p/sönmeden sürekli yanmaya

geçince akü tam olarak µarj olmuµ demektir. Daha

sonra akü hemen kullan∂lmak üzere cihazdan

Tam olarak deµarj olmadan önce akünün

ç∂kar∂lmamas∂n∂ tavsiye ederiz.

H∂zl∂ µarj iµlemi ancak akü s∂cakl∂π∂ 0 °C ila

45 °C aras∂nda ise mümkün olur.

Koruyucu µarj iµlemi

Koruyucu µarj iµlemi LED

göstergesinin 4 sürekli yanmas∂ ile

Akü tam olarak µarj olunca µarj cihaz∂ hemen

koruyucu µarj iµlevine geçer. Bu iµlev, aküye özgü

doπal deµarj olgusunu dengeler.

Uygulama aç∂klamalar∂

Kesintisiz veya ara vermeden arka arkaya birçok

kez yap∂lan µarj iµlemlerinde µarj cihaz∂ ∂s∂nabilir. Bu

önemli deπildir ve µarj cihaz∂nda bir hata veya ar∂za

olduπu anlam∂na gelmez.

Yeni veya uzun süre kullan∂lmam∂µ bir akü ancak

yaklaµ∂k 5 kez µarj/deµarj olduktan sonra tam

performans∂na ulaµ∂r.

Eπer aküler µarj iµleminden sonra çok k∂sa bir süre

çal∂µ∂yor ve deµarj oluyorlarsa, kullan∂m ömürlerini

tamamlam∂µlar demektir ve yenilenmelidirler.

Aküyü ancak, akülü misinal∂ çim biçme

makinesi tam olarak monte edildikten

Akülü misinal∂ çim biçme makinesinin µu s∂ra ile

monte edilmesine dikkat edin:

Koruyucu kapaπ∂n tak∂lmas∂

Koruyucu kapaπ∂ 10 misinal∂ çim biçme

makinesinin 8 baµ k∂sm∂na tak∂n.

➊ Koruyucu kapaπ∂ misinal∂ çim biçme makinesinin

baµ∂na tak∂n ve arkaya doπru itin.

➋ Koruyucu kapaπ∂ güvenli bir biçimde kavarama

yap∂ncaya kadar (Klik) arkaya bast∂r∂n.

Tekerleklerin tak∂lmas∂

Viday∂ 19 ve kelebek somunu 18 tak∂n.

Aç∂klama: Tekerleklerin pozisyonu kelebek

somunu 18 gevµetmek ve istenilen konuma itmek

suretiyle deπiµtirilebilir.

Tekerlekler k∂lavuz kolda 6 yukar∂ ve aµaπ∂

doπru itilebilir ve gerekli kesme yüksekliπine

Kesme tablas∂n∂n/B∂çaπ∂n monte edilmesi

Kesme tablas∂n∂ 20 tahrik miline itin (click).

B∂çaπ∂ 22 pim 21 üzerine yerleµtirin, aµaπ∂

bast∂r∂n ve kilitlemeye yap∂ncaya kadar d∂µar∂ çekin.

Dikkat! Ayar veya temizlik iµlerine baµlamadan

Akülü misinal∂ çim biçme makinesi

kapat∂ld∂ktan sonra da kesici b∂çak birkaç

saniye serbest dönüµte döner.

Dikkat – Dönmekle olan kesici b∂çaπa

Hareketli tutamaπ∂n kullan∂lmas∂

Hareketli tutamak 4 çeµitli konumlara getirilebilir:

➊ Konumu deπiµtirmek için tutamak vidas∂n∂ 3

gevµetin ve hareketli tutamaπ∂ 4 istediπiniz konuma

➋ Hareketli tutamaπ∂ 4 ayarlanan konumda

emniyete almak için tutamak vidas∂n∂ 3 s∂k∂n.

Trimer uzunluπunun ayarlanmas∂

➊ S∂kma kovan∂n∂ 5 90° çevirin.

➋ Uzatmak için k∂lavuz kolu d∂µar∂ çekin, k∂saltmak

için içeri itin. S∂kama kovan∂n∂ tekrar s∂k∂n.

Trimer baµ∂ aç∂s∂n∂n ayarlanmas∂:

Kesme aç∂s∂n∂ deπiµtirmek için ayak pedal∂n∂ 12

aµaπ∂ bast∂r∂n ve k∂lavuz kolu 6 istediπiniz konuma

➋ Tekerlekleri 11 µekilde gösterildiπi gibi 90°

➊ S∂kma kovan∂n∂ 5 gevµetin.

➋ Trimer baµ∂n∂ 8 µekilde gösterildiπi gibi kesme/

kenar kesmeye ayarlamak için k∂lavuz kolu 6 90°

çevirin. S∂kma kovan∂n∂ 5 tekrar s∂k∂n.

Biçme yapacaπ∂n∂z yerdeki taµ ve tahta

parçalar∂ ile diπer cisimleri temizleyin.

Akülü misinal∂ çim biçme makinesi kapat∂ld∂ktan

sonra da kesici b∂çak birkaç saniye kadar

serbest dönüµte döner. Tekrar çal∂µt∂rmadan

önce motor ve kesici b∂çaπ∂n tam olarak

K∂sa süre içinde arka arka kapama/açma

Ωaltere 1 bas∂n ve bas∂l∂ tutun. Kapamak için

Akülü misinal∂ çim biçme makinesini sola ve saπa

hareket ettirin ve onu bedeninizden yeterli ölçüde

Akülü misinal∂ çim biçme makinesi 15 mm uzunluπa

kadar olan çimleri etkin biçimde biçer. Daha yüksek

çimleri kademeler halinde kesin.

Uzun çimleri kesmeden önce tekerlekleri ç∂kar∂n

(sadece ART 26/2600 ACCUTRIM).

Kenarlarda biçme (Kenar temizleme)

Akülü misinal∂ çim biçme makinesini çim kenarlar∂

boyunca hareket ettirin. Misinan∂n normalden h∂zl∂

y∂pranmamas∂ için, sert yüzeylere veya duvarlara

Aleti daha iyi yönlendirmek için aπaç koruma

kolunu 9 yard∂mc∂ olarak kullan∂n (sadece ART 26/

2600 ACCUTRIM – ART 23/2300 ACCUTRIM için

aksesuar olarak kullan∂labilir).

Aπaç ve çal∂l∂klar çevresinde biçme

Misinan∂n aπaç ve çal∂l∂klara temas∂n∂ önlemek için

aπaç çevrelerinde dikkatli çal∂µ∂n.

Kabuklar∂ tahrip olunca bitkiler ölebilir.

Aleti daha iyi yönlendirmek için konumu

ayarlanabilir tutamaπ∂ ve aπaç koruma kolunu 9

kullan∂n (sadece ART 26/2600 ACCUTRIM – ART

23/2300 ACCUTRIM için aksesuar olarak

Akünün dayanma süresi

Hafif çal∂µma koµullar∂:

Orta zorlukta çal∂µma koµullar∂:

Aπ∂r ve zor çal∂µma koµullar∂:

Biçme ve kenar düzeltme

E F G H I J K L M N M F016 L70 348 - Vord…eite.book Seite 4 Mittwoch, 9. November 2005 1:46 13 95 • F016 L70 348 • TMS • 08.09.05Türkçe - 5

Aletin kendinde bir çal∂µma yapmadan

önce her defas∂nda aküyü ç∂kar∂n.

Uyar∂: Aleti uzun süre ve güvenli biçimde

kullanabilmek için aµaπ∂daki iµlemleri düzenli olarak

Bu alette sadece üretici taraf∂ndan müsaade edilen

aksesuar ve yedek parçalar∂n kullan∂m∂na müsaade

vard∂r. Orijinal aksesuar ve orijinal yedek parçalar

aletin ar∂zas∂z ve kususuz biçimde çal∂µmas∂n∂

Muhafazalar∂n ve koruyucu donan∂mlar∂n hasarl∂

olup olmad∂klar∂n∂ ve doπru olarak tak∂l∂p

tak∂lmad∂klar∂n∂ kontrol edin. Aleti kullanmadan önce

gerekli olan bak∂m ve onar∂m iµlemlerini yerine

Titiz üretim ve test yöntemlerine raπmen misinal∂ çim

biçme makinesi ar∂za yapacak olursa, onar∂m∂

Bosch elektrikli el aletleri için yetkili bir Bosch

Bütün baµvuru ve yedek parça sipariµlerinizde lütfen

aletin 10 haneli sipariµ numaras∂n∂ mutlaka belirtin!

Aletin kendinde bir çal∂µma yapmadan

önce her defas∂nda aküyü ç∂kar∂n.

Y∂pranm∂µ b∂çaπ∂ 22 ç∂karmak için b∂çaπ∂ pimden 21

d∂µar∂ ç∂k∂ncaya kadar arkaya bast∂r∂n.

Pimi 21 keskin bir b∂çakla plastik kal∂nt∂lar∂ndan ve

pisliklerden temizleyin.

Yeni bir b∂çaπ∂ 22 takmak için, b∂çaπ∂ 22 pime 21

yerleµtirin, aµaπ∂ bast∂r∂n ve kilitleme yap∂ncaya

Aç∂klama: Sadece Bosch yedek kesici b∂çaπ∂

kullan∂n. Özel olarak geliµtirilmiµ bu b∂çak daha iyi

kesme ve yönlendirme özelliklerine sahiptir. Diπer

marka b∂çaklar kötü çal∂µma performans∂na neden

Aleti kapat∂n ve aküyü ç∂kar∂n. Aleti

saklamaya almadan önce akünün

ç∂kar∂lm∂µ olduπundan emin olun.

Misinal∂ çim biçme makinesinin d∂µ∂n∂ yumuµak bir

f∂rça ve bezle esasl∂ biçimde temizleyin. Su, çözücü

veya polisaj maddesi kullanmay∂n. Özellikle

havaland∂rma aral∂klar∂ndakiler 7 olmak üzere

yap∂µm∂µ bulunan bütün çim kal∂nt∂lar∂n∂ ve diπer

parçac∂klar∂ temizleyin.

Aleti yana yat∂r∂n ve koruyucu kapaπ∂n 10 içini

temizleyin. Yap∂µ∂p kal∂plaµm∂µ hale gelen çim

kal∂nt∂lar∂n∂ bir tahta veya plastik parça ile kaz∂y∂n.

Aküyü 0 - 45 °C s∂cakl∂k aras∂nda saklay∂n.

D Biçmeden sonra/saklama

F016 L70 348 - Vord…eite.book Seite 5 Mittwoch, 9. November 2005 1:46 13

96 • F016 L70 348 • TMS • 08.09.05Türkçe - 6

Aµaπ∂daki tablo hata olas∂l∂klar∂n∂ ve bu hatalar∂n nas∂l giderileceπini göstermektedir. Eπer bu hatalar∂

kendiniz gideremiyorsan∂z bir servise baµvurun.

Dikkat: Hata arama iµleminden önce aleti kapat∂n ve aküyü ç∂kar∂n.

Hatalar Olas∂ nedenler Giderilmesi

Koruyucu kapak kesme

Yanl∂k montaj Kesme tablas∂n∂ ç∂kar∂n ve koruyucu

kapaπ∂ tekrar monte edin, bu konu için

“Montaj” bölümüne bak∂n∂z

Akü deµarj olmuµ durumda Aküyü µarj edin, µarja iliµkin

Açma/kapama µalteri bozuk

Müµteri servisine baµvurun

Müµteri servisine baµvurun

Yüksek titreµim veya

Bir akü µarj∂ ile kesme

Akü çok k∂sa süre kullan∂lm∂µ veya

uzun süre kullan∂m d∂µ∂ kalm∂µ

Çimlerin boyu çok yüksek

Akü kullan∂m ömrünü tamamlam∂µ

Aküyü tam olarak µarj edin, bu konuda

µarj ile ilgili aç∂klamalara bak∂n

Kademeli olarak biçme yap∂n

B∂çak hareket etmiyor Akü deµarj olmuµ durumda

Müµteri servisine baµvurun

Alet kesmiyor B∂çak k∂r∂lm∂µ

Akü tam µarj edilmemiµ

Çim kesme tablas∂na çim dolanm∂µ

nedeniyle µarj iµlemi

Akü s∂cakl∂π∂ müsaade edilen s∂cakl∂k

Akünün kontak yerleri kirlenmiµ olabilir

Akü içinde bir iletim kopukluπu (tekil

hücreler aras∂nda) olduπu için akü

Akü s∂cakl∂π∂n∂ soπutma veya ∂s∂tma

suretiyle müsaade edilen s∂cakl∂k

aral∂π∂na (0 °C – 45 °C) getirin. Akü

s∂cakl∂π∂ müsaade edilen s∂cakl∂k

otomatik olarak h∂zl∂ µarj iµlemini

Kontak yerlerini (örneπin aküyü birçok

kez tak∂p ç∂kararak) temizleyin veya

yerleµtirilmesiyle yanmaz

Ωebeke gerilimini kontrol edin ve µarj

cihaz∂n∂ gerekiyorsa Bosch elektrikli el

aletleri için yetkili bir servise kontrol

çevreye zarar vermeyecek biçimde yeniden

kazan∂m iµlemine tabi tutulmal∂d∂r.

Sadece AB üyesi ülkeler için:

Elektrikli el aletlerini evsel çöplerin

Kullan∂m ömrünü tamamlam∂µ

elektrikli ve elektronik aletlere ait

Avrupa yönergeleri 2002/96/AT ve

bunlar∂n ulusal yasalara uygulanmas∂

uyar∂nca art∂k kullan∂lmas∂ mümkün olmayan

elektrikli el aletleri ayr∂ ayr∂ toplanmak ve çevreye

zarar vermeyecek yöntemlerle tekrar kazan∂lmak

Daπ∂n∂k görünüµ ve yedek parçalara iliµkin

bilgileri aµaπ∂daki sayfada bulabilirsiniz:

Müµteri Dan∂µman∂ +90 (0)212 / 335 06 66 Müµteri Servis Hatt∂ +90 (0)212 / 335 07 52

Ölçüm deπerleri 2000/14/AT’e göre belirlenmektedir

(ölçeme 1,60 m yükseklik ve 1,0 m mesafeden) ve

Aletin, frekansa baπ∂ml∂ uluslararas∂ ses bas∂nc∂

seviyesi deπerlendirme eπrisi A’ya göre tipik gürültü

seviyesi: Ses bas∂nc∂ seviyesi 72 dB (A). Çal∂µma

s∂ras∂ndaki gürültü seviyesi 88 dB (A).

Tipik el/kol titreµimi 2,5 m/s

Tek sorumlu olarak, bu ürünün aµaπ∂daki

standartlara veya standart belgelerine uygun

olduπunu beyan ederiz: 89/336/AET, 98/37/AT,

2000/14/AT yönetmeliπi hükümleri uyar∂nca EN

(avrupa standartlar∂) 786, EN 60 335.

2000/14/AT: Garanti edilen gürültü emisyonu

93 dB (A) daha düµüktür. Uygunluk

deπerlendirme yöntemi Ek VI uyar∂nca.

Yetkili test mercii: SRL, Sudbury England

An∂lan test merkezi kimlik numaras∂: 1088

Deπiµiklikler mümkündür
