| Ürün Tipi | Pnömatik Dekupaj Testere |
| Marka | Bosch |
| Model | 0 607 561 118 |
| Ağırlık | 1,8 kg (EPTA-Prosedür 01/2003) |
| Besleme | Basınçlı Hava (nominal basınç 6,3 bar / 91 psi) |
| Yük Altında Hava Tüketimi | 12,0 l/s (25,4 cfm) |
| Strok Sayısı | 2 200 dk⁻¹ |
| Strok | 26 mm |
| Maksimum Kesme Derinliği (ahşap) | 85 mm (2-3/8 inç) |
| Maksimum Kesme Derinliği (plastik) | 30 mm (1-1/4 inç) |
| Maksimum Kesme Derinliği (alüminyum) | 15 mm (3/4 inç) |
| Maksimum Kesme Derinliği (yumuşak çelik) | 10 mm (3/8 inç) |
| Maksimum Kesme Açısı | 45° (0°, 15°, 30°, 45° işaretli artışlarla ayarlanabilir) |
| Sarkaç Hareketi | 4 pozisyon (0, I, II, III) |
| Bıçak Değiştirme Sistemi | Aletsiz SDS |
| Bıçak Tipi | Tek Kam Kuyruğu (T sapı) |
| Anahtar | Kollu kontaktör (ölü adam) |
| Güvenlik Ekipmanı | El koruyucu, talaş önleyici |
| Hava Giriş Bağlantısı | 1/4" NPT |
| Önerilen Hortum İç Çapı | 10 mm (3/8 inç), maksimum uzunluk 4 m |
| Ses Seviyesi | 76 dB(A) (belirsizlik K=3 dB, 85 dB(A)'yı aşabilir) |
| Titreşim | 4,0 m/s² (belirsizlik K=1,6 m/s²) |
| Bakım ve Temizlik | Hava giriş filtresini düzenli olarak temizleyin; kılavuz tekerleği yağlayın; 150 saatlik kullanımdan sonra dişliyi temizletin |
| Yedek Parçalar ve Onarılabilirlik | Bosch yetkili servis tarafından onarım; orijinal parçalar kullanın; aksesuarlar www.bosch-pt.com adresinde mevcuttur |
Sık sorulan sorular - 0 607 561 118 BOSCH
Kullanıcıların soruları hakkında 0 607 561 118 BOSCH
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Testere PDF formatında ücretsiz! Kılavuzunuzu bulun 0 607 561 118 - BOSCH ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. 0 607 561 118 markasının BOSCH.
KULLANIM KILAVUZU 0 607 561 118 BOSCH
Bütün uyarilari okuyun ve bunlara uyun. Asağidaki güvenlik talimati hukumlerine uyulmadigi takdirde
elektrik soku, yangin veya ciddi yaralanmalar ortaya qikabilir.
Güvenlik talimatini güvenli bir yerde saklayin.
Aşaqidaki metinde kullanıan "Havalı alet" ve "Alet" kavramı, bu kullanım kilavuzunda anilan havalı aletlere aittir.
Calisma yeri
Calistiginiz yeri temiz tutun ve iyi aydinlanmasini saglayin. Calistiginiz yerdeki dizensizlik ve yetersiz aydinlatma is kazalarina neden olabilir.
Bu alette yanici sivilarin, gazlarin veya tozlarin bulundugu patlama tehlikesi olan yerlerde calismayin. is parcasi iglenirken tozlar i veya buharlari tutusturabilecek kivicimlar olusibilir.
Aletle calisirken sizi izleyenleri,*cocuklar ve ziyaretcileri calisma yerinden uzak tutun. Baska kisiler tarafindan dikkatiniz baska yere cekilecek olursa aletin kontrolunu kaybedebilirsiniz.
Havali alelerin guvenligi
Aletin yakininda DIN ISO 8573-1'e gore kalite sinifi 5 basinci hava ile ayri bir bakim unitesi kullanin. Aleti hasardan, kirlenmeden ve paslanmadan korumak icin kullanilan basinci hava icinde yabanci cisimler ve nem olmamaldir.
Baglantilari ve besleme hatlarini kontrol edin. Būtün bakim ünteleri, kuplajlar ve hortumlar basinç ve hava miktari bakimindan aletin teknik verilerine uygün olmalir. Çok tatsächik basinç aletin islevini olumsuz yonde etkiler,;cok yüksek basinç ise hasarlara ve yaralanmalara neden olabilir.
Hortumlari kirlmaya, sikismaya,oczucu maddelere ve keskin kenarli cisimlere karsi koruyun. Hortumlari sicutlik kaynaklarindan, yağdan ve donen parcalardan uzak tutun. Hasar goren kabloyu hemen degistirin. Hasarli bir besleme hatti basinçl hava hortumunun savrulmasina ve dolayisiyla yaralanmalara neden olabilir. Savrulan toz veya talaslar gozlerde agr yaralanmalara neden olabilir.
Hortum kelepçelerinin daima iyi siklmis olmasina dikkat edin. Sikilmamis veya hasarli hortum kelepçeleri havanin kontrolsuzbicimde kaçmasina neden olabilir.
Kisilerin guvenligi
Dikkatli olun, yaptiginiz ise konsantré olun ve aletle calisirken makul olun. Yorgunsaniz ve hap, alkol veya ilac almissaniz aleti kullanmayin. Aleti kullanirken bir anlik dikkatsizliginiz ciddi yaralanmalara neden olabilir.
Koruyucu giysi giyin ve daima koruyucu gozluk kullanin. Aletin turve kullanimina gore toz maskesi, kaymayan is ayakkabilari, kask ve kulaklik kullanimi yaralanma rizikosunu azaltir.
Aletin kontrol disi calismasindan sakinin. Aleti hava besleme unitesine baglamadan once acma/kapama salterinin "Kapali" konumda oldugundan emin olun. Aleti tasirken parmaginiz acma/kapama salteri uzerinde durursa veya acma/kapama salteri "Acik" konumdayken alete hava beslemesini baglarsaniz kazalara neden olabilirsiniz.
Aleti calistirmadan once ayar aletlerini alin. Aletin doner parçalarindan birine temas eden herhangi bir ayar aleti yaralanmalara neden olabilir.
Kendinize cok fazla guvenmeyin. Durus pozisyonunuzun guvenli olmasina dikkat edin ve daima dengenizi koruyun. Durus pozisyonunuz guvenli ve bedeniniz uygun durumda ise beklenmedin durumlarda aleti daha iyi kontrol edebilirsiniz.
Çalısrken uygun,is giysileri giyin. Bol giysileri giymeyin ve taki takmayin. Saçlarinizi, giysilerinizi ve eldivenlerinizi aletin denen parçalarindan uzak tutun. Bol giysiler, taklar ve uzun pantolonlar hareketli parçalar tarafindan tutulabilir.
Aletinize toz emme veya tutma donanimlari takilabiliyorsa, bunlarin bagli olmasina veogrularak kullanilmasina dikkat edin. Bu donanimlarin kullanilmasi calisirken ortaya cikan tozdan kaynaklanabilecek tehlike olasiligi ini azaltir.
Atik havayiogrudanogruya solumayin. Atik havanin gozlerinize gelmesinden sakinin. Havali aletin atik havasi kompresor icindeki su, yaq, metal parcaciciklarini veya kirleri igerebilir. Bunlar sagliga zararlidir.
Haval aletlerin dikkatli kullanilmasi
Is parcasini sabitlemek icin germe tertibati veya bir mengene kullanin. Eger is parcasini elinizle tutar veya beneninizle bastirirsaniz, aleti guvenli olarak kullanamazsiniz.
Aleti asiri olcude zorlamayin. Isinize uygun aleti kullanin. Isinize uygun aletle belirtilen performans alaninda daha iyi ve daha güvenli calisirsiniz.
Açma/kapama Şalteri arizali olan aleti kullanmayin. Açilamayan veya kapatilamayan alet tehlikelidir ve onarilmalidir.
Alette ayarlama islemi yapmadan, aksesuar parçalarini degistirmeden once ve aleti uzun sure kullanim dişi birakmadan once hava beslemsini kesin. Bu onlemler aletin istenmeden, kontrl dişi calismasini onler.
Kullanilmayan havali aleteri*cocuklarin ulaşamayacagi bir yerde saklayin. Bu aleti kullanmasini bilmeyen veya bu talimati okumayan kisilerin aleti kullanmasina izin vermeyin.Denyimsiz kisiler tarafindan kullanildiginda havali aleter tehikelidir.
Havali aletinizin bakimini özenle yapın. Hareketli alet parçalarinin sikişmadan kusursuz bicimde islevGORUP gormediklerini, kiri lip kiriImadiklarin ve hasarl olup olmadiklarin kontrl edin. Aleti tekrar kullanmadan once hasarli parçaları onartin. Birçok kazandin nedeni kotu bakimdir.
Elektrikl el alelerinizi temiz tutun. Özenle bakimi yapilmış uçlar daha rahat yönlendirilir ve:daha iyi kontrl edilebilir.
Havali aleleri, akesesuari, uclari ve benzerlerini bu talimata ve alet tipine ait uyarilara uygun bucimde kullanin. Bu sirada calisma kosullarini ve yapilacak isi dikkate alin. Havali alelirin Kendileri icin ongorulmeyen islerde kullanilmasi tehlikeli durumlar yaratabilir.
Servis
Havali aletinizi sadece uzman personele, orijinal yedek parca kullanilma kosuluyla onartin. Bu yolla havali aletin guvenligi güvence alta alinir.
2 ALETLERE ÖZGÜ GÜVENLIK TALIMATI HAVALİ DEKUPAJ TESTERELERİ ICIN
Gerilim ileten bir kablo iletemastan kaçınin. Alet izolasyonludehyildir ve gerilim ileten bir kablo ile
kontak saglandiğnda elektrik seksu meydana gelebilir.
Görunmeyen elektrik kabolari n beiirlemek icin uygun bir tarama cihazi kullanin veya yerel akim ikmal sirketlerinden yardim isteyin. Elektrik kabolariyla temas, yangin cikmasina veya elektrik carpmalarina neden olabilir. Bir gaz borusu hasar gürurse patlama tehlikesi ortaya ckar. Bir su borusunun delinmesi halinde maddi hasarlar meydana gelebilir veya elektrik carpma tehlikesi ortaya cikabilir.
Testere biçagı degişirirken biçagın cildinizematas etmesinden kaçınin ve hasar görmemiskoruyucu is eldivenleri kullanin. Üzun surekullanıldiğnda testere biçagı asiri olçüde isinabilir.
Her zaman hasar gormemis, kusursuz testere biçaklari kullanin. Egilmis veya korelmis testere biçaklari kirlabilir veya geri tepme kuvvetlerine neden olabilir.
Testere biçagini takarken, kilavuz makarasi oluguna tam olarak oturmasina dikkat edin. Testere biçagni ancak boyle güvenli olarak yerinde durur.
Aleti hava beslemesine baglamadan once testere bucaklarin yerlerine tam olarak oturup oturmadigini contro edin. Kendileri incin ongorulen oluga tam olarak oturmayan testere bucaklarisari kayabilir ve contro edilemezler.
Aleti daima calisir durumda is parcasina temas ettirin. Aksi takdirde disler is parcasina takilabilir ve geri tepme kuvveti olusabilir.
Ellerinizi kesme yapilan yerden uzak tutun. Is parcasini altan kavramayin. Testere bicaigi ile temas yaralanmalara neden olabilir.
Kesme yaparken kilavuz levhanin 10 is parçası üzerine tam olarak oturmasina dokkat edin. Testere bicaigi is parçası üzerine tam olarak oturmazsa testere bicaigi kırilabilir.
Isiniz bittikten sonra havali aleti kapatin ve testere biçàgi tam olarak durduktan sonra kesmeyerinden ÇiKarin. Bu yolla geri tepme kuvvetinin olusmasini engellersiniz ve havali aleti Güvenli bir biçimde elinizden birakabilirsiniz.
Aleti kapattiktan sonra testere bucagini yan taraftan bastirarak frenlemeyin. Testere bucagl hasar gorebilir, kirlabilir veya bir geri tepme kuvveti olusabilir.
Zimparalama, kesme, taşlama ve benzeri,islerde ortayaçikan toz kanserojen nitelikli ve Üreme
sistemine olumsuz yonde etki yapacak olçude zararl olabilir. Bu tozlarin birkacinda su maddeler bulunabilir:
-Kursun iciren boya ve laklarda kursun;
-Tugla, cimento ve diger duvarcik malzesinde kristal silis;
- Kimyasal olarak islenen ahsapta arsen ve kromat.
Hastalik rizikosu bu maddelerle ne kadar sik calistiginiza baglidir. Tehlikeyi azaltmak icin sadece iyi havalandirilan yerderde ve uygun koruyucu donanimla calismalisiniz (ornegin; en kucuk toz parcaciciklarini bile filtré edebilen ozel ureilmis soluma maskesi).
SEMBOLLER
Önemli açıklama: Aşaqidaki sembollerden baz行李 aletinizin kullanı,aç,isndan onemli olabilir. Lüften bu sembollerı ve anlamarı belleşinize iyice yerleştinir. Sembollerin.Doğru yorumu, aletinizi daha iyi ve daha güvenli kullanmanı yarımlc olur.
| Semboller Adi Anlamı | ||
| W Hp | Watt Horsepower (Beygir güüü) | Güç |
| Nm ft-lbs | Newtonmetre foot-pounds | Enerji birimi, tork |
| kg lbs | Kilogram pounds | Kütle, ağırkık |
| mm in | Militembre inches (增长率) | Uzunluk |
| min/s Dakika/Saniye Zaman aralıüncü, sure | ||
| bar/psi bar/pounds per square inch Hava baskı | ||
| l/s cfm | Litre/saniye cubic feet/minute | Hava:tüketimi |
| °C/°F | Derece/Fahrenheit | Sıçakkı |
| dB | Desibel | Nispi gürültü seviyesi |
| ∅ | Çap | Örneğinil vida çapı, taşlama/zimparalama diski çapı vb. |
| min-1/n0 | Devir saymiş | Boş+taki devir saymiş |
| .../min | Dakikadaki:dönme ve hareket aymiş | Dönme, darbe, dairesel hareket vb/dak |
| 0 | Pozisyon: Kapali | Hz ve tork yok |
| Sola:dönüş/saşa:dönüş | Dönme:yönü | |
| ○/■/UNF | ç altıgen/dş:dörtgen Standart ulusal ince diş | Uç kovanı:türü |
| → | Ok | İşlemi ok:yönunde yapın |
| Uyarı | Kullanı;cıylelehlikere karışı uyarı. | |
| Talamat,isareti | Kusursuz kullanıma ait,açıklamalar verir,örnéngkullanım kilavuzunu okuyun ve koruyucu).(2) | |
3 ISLEVLERIN AÇİKLANMASI

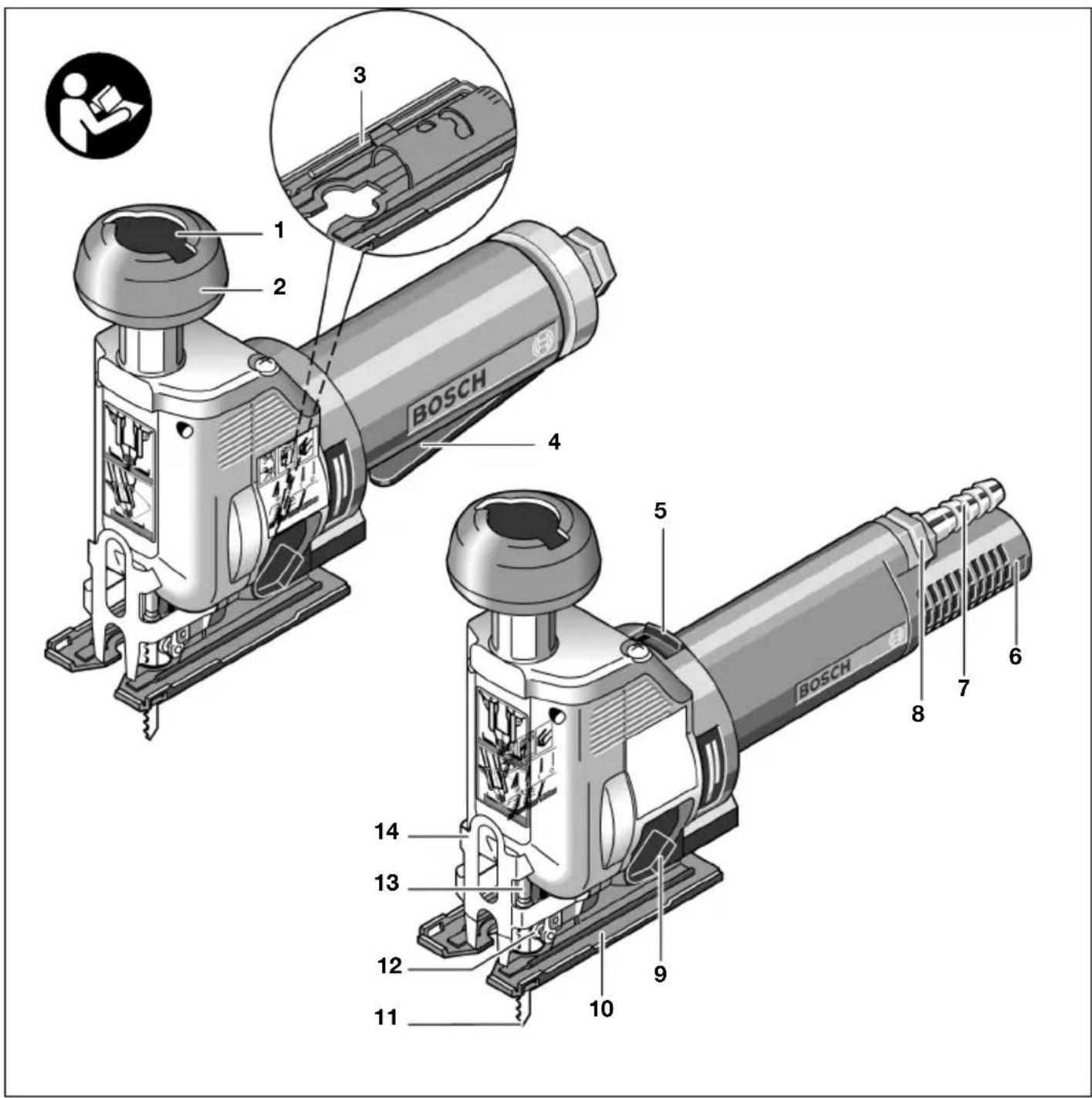

1 SDS basmai duğme
2 Kilavuz tutamak
3 Kilavuz levha icinde ic altigen anahtar
4 Açma/kapama Şalteri (Kollu Şalter)
5 Açma/kapama salteri (Kilitlenir salter veya totman salteri)
6 Susturuculu hava cikişi
7 Hortum nipeli
8 Hava girisindeki böglanti rakoru
9 Pandül strok šalteri
10 Kilavuz levha
11 Testere bicaigi (Uc)
12 Kilavuz makara
13 Strok kolu
14 Temas emniyeti
Resmini gordugunuz veya tanimlanmis aksesuarin bir kismi teslimat kapsaminda degildir.
Usulüne uygun kullanım
Bu alel; sabit zemin üzerinde tahta, plastik, metal seramik levhalar ve lastiklerdeki kesme ve icten kesme isleri icin gelistirilmistir. Bu alel ayni zamanda duz ve 45^ ye kadar gonyeli ve acili kesme islerine de uygundur. Testere biçagı seçimine iliskin önerilere uyun.
Gürültü ve titreşim onleme/DD bilgi
Gürültü emisyonu olçüm değerleri EN ISO 15744'e gore tespit edilm,stir.
Titresime iliskin olçum degerleri EN 28662 vya EN ISO 8662'ye gore tespit edilmistir.
Frekansa bagiml uluslarasis ses basinci seviyesi degerlendirme egrisi A'ya gore bu aletin tipik ses basinci seviyesi 76 dB'dir.
Olcum hata toleransi K = 3 dB.
Ancak calisma sirasinda gurultu seviyesi 85 dB(A)'ya asabilir.
Koruyucukulaklik kullanin!
Degerlendirilen ivmelenme tipik olarak 4,0m / s^ dir. Olcum hata toleransi K = 1,6m / s^2 .
Uygunjuk beyani
Tek sorumlu olarak, bu urünün asagidaki standartlara veya standart belgelerine uygun oldugunu Beyan ederiz:
98/37/AT yönetmeligi hukümleri uyarınca EN (Avrupa standartlari) 792.
Testere bicaigi tavsiyeleri
Dekupaj testeresi farkli testere buçaklar ile birlkke teslim edilir. Asağidaki tablodan yararlanarak,isinize en uygün buçagi seksin.
| ●Çok uygün oldugu malzeme ○Uygün oldugu malzeme | T 244 D | T 144 DP | T 123 X |
| Masif ayşap | ● | ● | - |
| Yonga levhalar | ○ | ● | |
| Plastik kaplamalı ayşap elyaflı levhalar | ○ | - | - |
| Tutkallah ayşap/Aşşap bileşik malzeme | ○ | - | - |
| PVC, genel plastikler | ● | - | - |
| Metaller | - | - | ● |
| Saclar | - | - | ● |
Açıklama: Bu dékupaj testeresine sadece tek kamlı saftli testere bıçakları uyar (T-Şaftli).
Temas emniyetini sokmeyin!
Gövdeye takili temas emniyeti 14, calisma sirasinda testere bicaigi 11 ile temas etmenizi onler.
Testere bicağınin takilması
Alette ayarlama islemi yapmadan, aksesuar parçalarınıdehyşilmazı ile ileluyuz sunsüre kullanımışı birakmadian.Once hava beslemesini kesin. Bu onlemler aletin istenmeden, kontrlışı calismaşını onler.
Bosch-SDS sistemi testere
bıçakların yarıdağın anahtar
kullanmadan basit ve rahat bogimde
degistirilmesisini saglıyor.
Testere biçagı degişirken biçagın cildinizematas etmesinden kaçınin ve hasar görmemiskoruyucu is eldivenleri kullanin. Uzun surekullanıldiğnda testere biçagı asiri olçüde isinabilir.

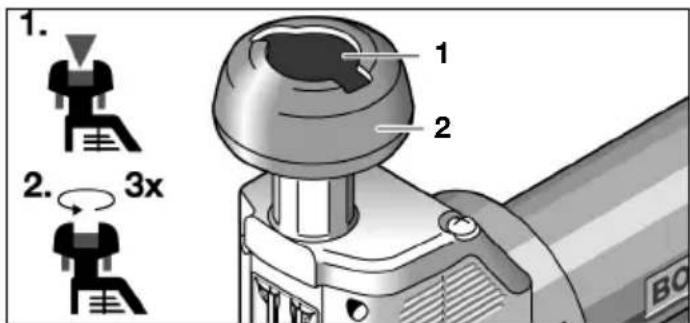

Testere biçagini takmak,—in pandül strok"—kalderine 9 kademe lIe getirin,"—cunku testere biçagɪ en kolay bu konumda takilir.

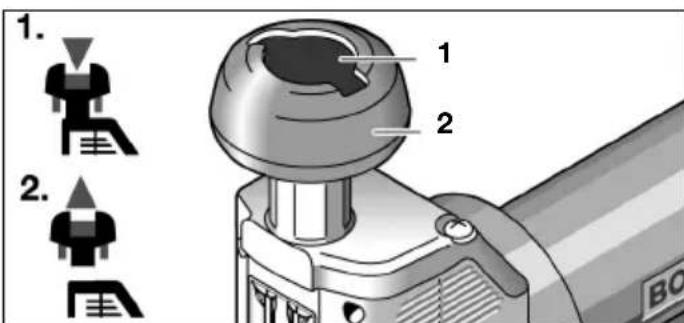

Turuncu renkli SDS basmai dugmesini 1 asagi
bastirin. Bu yolla kilavuz tutamak 2 serbest birakilir.
Kilavuz tutamagi 2 saat hareket yönünün tersinde yaklaşik 3 tur atacak kadar cevirin.

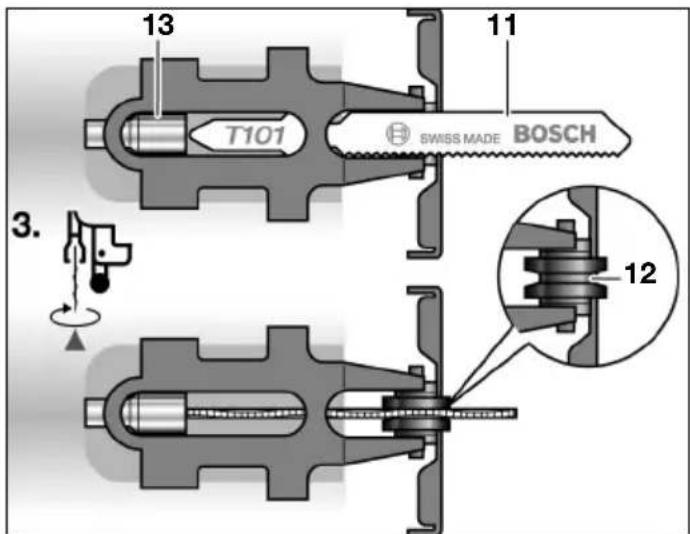

Testere biçagini 11 kesme hattina dik bir biçimde strok kolunun 13 deligiine dok. Strok kolunun icinde iki kucuk oluk vardir ve bunlara "T-Parçali" Bosch testere biçakları tam olarak uyar. Testere biçagini 11 kesme hattina 90^ cevirin ve kilavuz makaranin 12 olugu icine bastirin. Bu durumda testere biçaki disleri kesme hattini gosterir. Testere biçagini 11 asaqi Çekin.

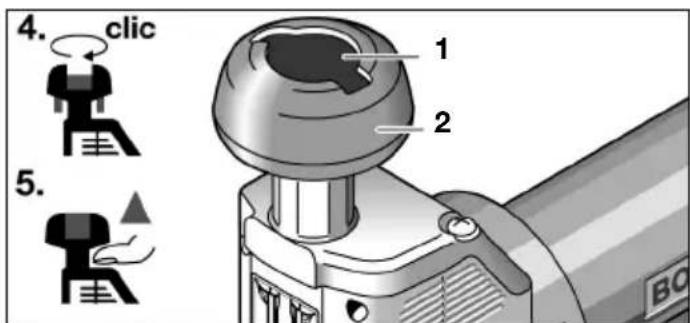

Kilavuz tutamaigi 2, tespit mekanizmasini kavrayacak olcude veya "Klik", sesini duyuncaya kadar saat hareket yonunde cevirin. Turuncu renkli SDS basmali dugmeyi 1 tekrar yukari bastirin. Dugme kilavuz tutamaigi kavar.
Aleti hava beslemesine baglamadan once testere bucaklarin in yerlerine tam olarak oturup oturmadigi n kontrol edin. Kendileri icin ongorulen oluga tam olarak oturmayan testere bucaklarin disari kayabilir ve kontrol edilemezler.
Atik hava yönlendirmesi
Atik havayi bir hortumlaisyerinizdenatabilirve optimumsusturma yapabilirsiniz.Ayrica isyerinizi yaigiceren havadan veucusan toz ve talaslardan arindirarak calisma kosullarinizi iyilestrebilirsiniz.
Tip 0 607 561 114 / ... 116
Hava cikisindaki susturucuyu 6 dokun ve yerine hortum nipelini 17 takin. Atik hava hortumunun 16 kelepcesini 15 gevsetin ve kelepce ile atik hava hortumunu hortum nipeli 17 uzerinde tespit ederek sikin.
Tip 0 607 561 118 / ... 120
Secenekler 1: Atik havayi isyerinizdenatan atik havahortumunu(merkezi)18besleme hortumu19 uzerineGPCirin.Daha sonra aletihava beslemesinebaglayin (bakiniz:Hava beslemesinebaglanti bolmu)veatik hava
hortumunu (merkezi) 18 alet ucuna takilmis besleme hortumunaGPCIRIN.
Seçenekler 2: Once atik hava setini (desantral) 21 tespit edin daha sonra atik havayi bir atik hava haznesine alin. Akis halindeki havanin sadece atik hava hortumuna kacabilmesi icin hortum nipelinin 7 hava girisindeki 8 böglanti rakoruna vidalanmamis olmamasina ve containin 20 govde ile atik hava setininarasindaki girintide olmasina dikkat edin. Once atik hava setinin böglanti rakorunu 22 hava girisindeki böglanti rakoruna 8 vidalayin ve daha sonra hortum nipelini 7 böglanti rakoruna 22. vidalayin. Atik hava setindeki susturucu 23 yerine atik hava setinin hortum nipelini 17 takin.
Atik hava hortumunun 16 kelepçesini 15 gevşetin ve kelepç ile atik hava hortumunu hortum nipeli 17 üzerinde tespit ederek sikan.
Hava beslemesine baglanti
Bu alet 6,3 bar'lik (91 psi) bir isletim basincina gore tasarlanmistr. Maksimum performans icin 1/4" NPT'lik baglanti disinde hortum ic capi 10 mm'dir. Tam performansi saglamak icin en fazla 4 m uzunlugunda hortumlar kullanin.
Aleti, hasar, kirlenme ve pas olusumundan korumak icin, giren havanin yabanci cism ve nemden arindirilmis olması gerekir.
Bir basinl hava kontrl unitesinin kullanilmasi gereklidir.
Bu uzunluktaki hortumlar havali alelerin kusursuz calismasini saglar. Bakim unitesinin kullanim kilavuzunda belirtilen hukumlere uyun.
Tüm armatürler, böglanti borulari ve hortumlar, basinca ve gerekli hava miktarina uygun olarak dösenmiş olmalidir.
Ezilme, kirlma/kivrilma veya cekme nedeniyle besleme hatlarinda meydana gelebilecek daralmalardan sakinin!
Süpheli Hallerde, alet calisir durumdayken, hava girisindeki basinci bir manometre ile kontrl edin.

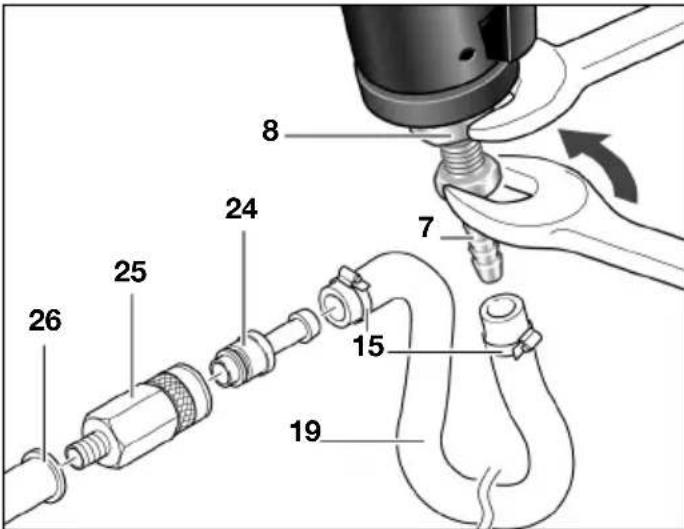

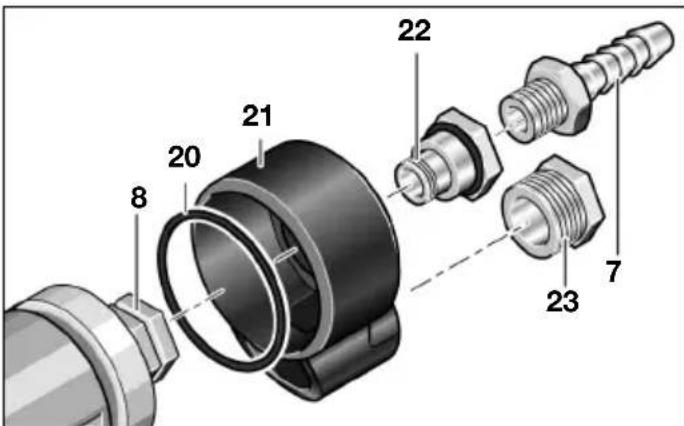

Alete hava beslemesinin baglanmasi Tip 0 607 561 118 / ... 120

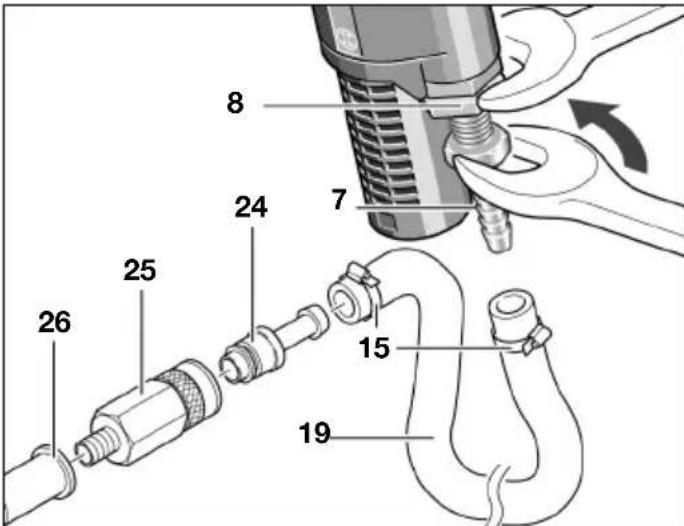

Hortum nipelini 7 hava girisindeki 8 böglanti rakoruna vidalayin. Aletin icindeki valflerin hasar gormemesi icin, hortum nipelini 7 takar ve sökerken hava girisinin 8 onescious bil raglanti rakorunu bir catal anahtarla (22 mm) tutun.
En fazla 4 m uzunlugunda GPLan besleme hortumunun 19 kelepçelerini 15 gevsetin ve hortum nipeli 7 uzerindeki besleme hortumunu kelepçelerle sabitleyerek sikin.
Besleme hortumunu 19 daima once alete sonra bakim unitesine tespit edin.
Besleme hortumunu 19 kuplej nipline 24GPCirin ve hortum kelepcesini 15 sikarak besleme hortumunu tespit edin.
Bakim Üntesinin 26 hava*cikisina otomatik bir hortum kuplej 25 vidalayin. Otomatik hortum kuplejarihisi baglanti yapmaya olanak saglar ve kuplej ayrildiginda hava beslemesini otomatik olarak keserler.
Kuplaj nipelini 24 kupleja 25 tokarken aletin kontrol disi calismamasina dikkat edin.
Tip 0 607 561 114 / ... 116

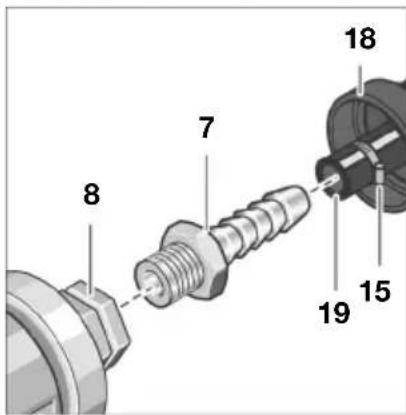

Hortum nipelini 7 hava girişindeki 8 böglanti rakoruna vidalayin. Aletin icindeki valflerin hasar gormemesi icin, hortum nipelini 7 takar ve sökerken hava girişinin 8 one Çikintili böglanti rakorunu bir catal anahtarla (22 mm) tutun.
Atik hava seti kullaniyorsaniz hortum nipelini 7 atik hava setinin (desantral) 22 baglanti rakoruna 21 vidalayin.
En fazla 4 m uzunluğundaoleanbesleme hortumunun 19 kelepçelerini 15GeVsetinvehortumnipeli7 uzerindeki besleme hortumunu kelepçelerlesabitleyerek sikin.
Besleme hortumunu 19 daima once alete sonra bakim unitesine tespit edin.
Beslme hortumunu 19 kuplej nipline 24GPCirin ve hortum kelepcesini 15 sikarak beslme hortumunu tespit edin.
Bakim Üntesinin 26 hava çişına otomatik bir hortum kuplej 25 vidalayin. Otomatik hortum kuplejari Higgins yapmaya olanak saglar ve kuplej ayrildında hava beslemesini otomatik olarak keserler.
Kuplaj nipelini 24 kupleja 25 tokarken aletin kontrl disi calismamasina dikkat edin.
5 ISLETME
Pandül hareket
Dört kademe halinde ayarlanabilen
pandül hareketle kesme yüzini,
kesme performansini ve kesme
profilini ilsen malzemeye optimal
olçüde uyarlayabilirsiniz. Pandül
hareketi pandül strok salteri 9
yarımlı ile alet calisirken de
kademeli olarak degistirebilirsiniz:
Kademe 0: Pandül hareket yok
Kademe I: Küçük pandül hareket
Kademe II: Orta pandül hareket
Kademe III: Buyuk pandül hareket
Tavsiye:
- Kesme kenarınin ne kadar ince ve temiz olmasın istiyorsanı pandül hareketı de o kadarkıçık seçmeniz gerekir (0). Ne kadarlıyorı pandül hareketı de kaba calismanık istiyorsanı pandül hareketı de o kadar��k olmalıdir (III).
- Ince is parçalarini (örneğin saclari) islerken veya bir biçak kullanirken pandül hareketi kapatin.
- Sert is parçalarini (örneğin pirinc veya bakir gibi bileşik metalden yapilma is parçalarini) islerken kucuk pandül hareketle calismalisıniz.
- Sert ahsap ve plastikleri orta pandül hareketle islemelisiniz.
- Yumusak malzemey ijslerken (ornegin ahsabi) veya alyaf yonunde kesme yaparken buyuk pandül hareketle calismalisiniz.
Calistirma
Calisir durumda, hava girisinde olculen 6,3 bar (91 psi) basincta, alet optimum calisir.
Açma/kapama
Hava besleme kesildiginde veya isletme basinci dustiugunde aleti kapatin. Isletme basincini kontrl edin ve aleti optimal isletme basinci ile tekar calistirin.
Tip 0 607 561 114 Kilitleme salteri
AÇma:
Açma/kapama salterini 5 Úne bastirin.
Kapama:
Kilitlemyi açmak ve aleti
kapamak icin acma/kapama salterini 5 arkaya cekin.
Tip 0 607 561 116 Totmann salteri
AÇma:
Açma/kapama salterine 5 basin ve calisma boyunca salteri basilit tutun.
Kapama:
Açma/kapama salterini 5 birakin.
Tip 0 607 561 118 / ... 120 Kollu salter
Acma:
Kollu saltere 4 basin ve calisma boyunca salteri basilit tutun.
Kapama:
Kolu salteri 4 birakn.
Testere biçaginin Çikarilması
Alette ayarlama ilemi yapmadan, aksesuar parçalarini degişirmeden once ve aleti uzun sure kullanim disi birakmadan once hava beslemesini kesin. Bu onler altin istenmeden, kontrl disi calismasini onler.
Testere biçagı degistirirken biçagın cildinizematas etmesinden kaçınin ve hasar görmemiskoruyucu is eldivenleri kullanin. Uzun surekullanildiğnda testere biçagı asiri olçüde isinabilir.
Testere biçagini Çikarmak icin pandül strok salterini 9 kademe III'e getirin, cunku testere biçagl en kolay bu konumda Çikar.
Turuncu renkli SDS basmali duğmesini 1 asagi bastirin. Bu yolla kilavuz tutamak 2 serbest birakilir. Kilavuz tutamağı 2 staat hareket)yönünün tersinde yaklaşik 3 tur atacak kadar cevirin.

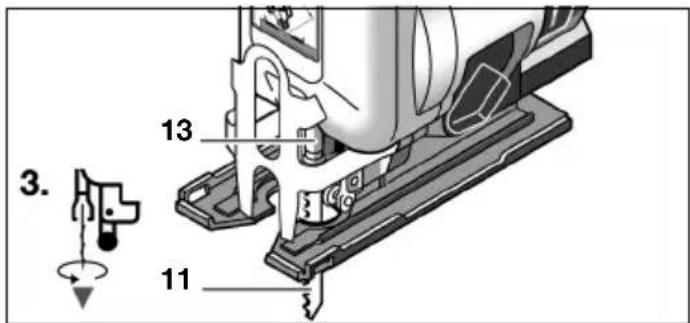

Testere biçagini 11 hafifçé kilavuz tutamak yönüne bastirin, 90^ cevirin ve strok kolundan 13 Çekerek Çiakin.
Çalışirken/DDikat edilecekhususlar
Alette ayarlama ilemi yapmadan, aksesuar parçalarini degistirmeden once ve aleti uzun sure kullanim di birakmadan once hava beslemesini kesin. Bu onlemler aletin istenmeden, kontrol di calismasini onler.
Ani yuklenmeler devir sayisinin buyuk oranda dusmesine veya durmaya neden olabilir; ancak motora zarar vermez.
Hava besleme kesildiginde veya isletme basinci dusugunde aleti kapatin. Isletme basincini kontrl edin ve aleti optimal isletme basinci ile tekrar calistirin.
Daima islenen malzemenin kalinligina uyan testere biçàğı kullanın. Testere biçàğı en yüksek konumdayken bile malzeme kalinligınin en azindan %10'u kadar disarida olmaldir. Ancak bu sayede testere biçàğı malzeme ilinde acilanma yapmaz ve hassas kesim yapabilirsiniz.
Asir kuvvetle iterek calisma aletin performansini onemli olcude dusurur ve testere bicaklarinin kullanim omrunu kisaltir. Keskin uclar iyi kesme performansi saglar ve aleti korurlar.
Küçük veya ince is parçalarını islerken daima sekslam duruslu bir zemin parçasi veya kesme masası kullanin. İnce is parçaları kesme sirasindo bukBüklebilir veya titresim yapabilir bu nedenle de kontroldenmiş bilir.
Kesme açının ayarlanması
Kilavuz levha 10 kesme açisinin 45^ ye kadardehyigişirilmesi icin ayarlanabilir.

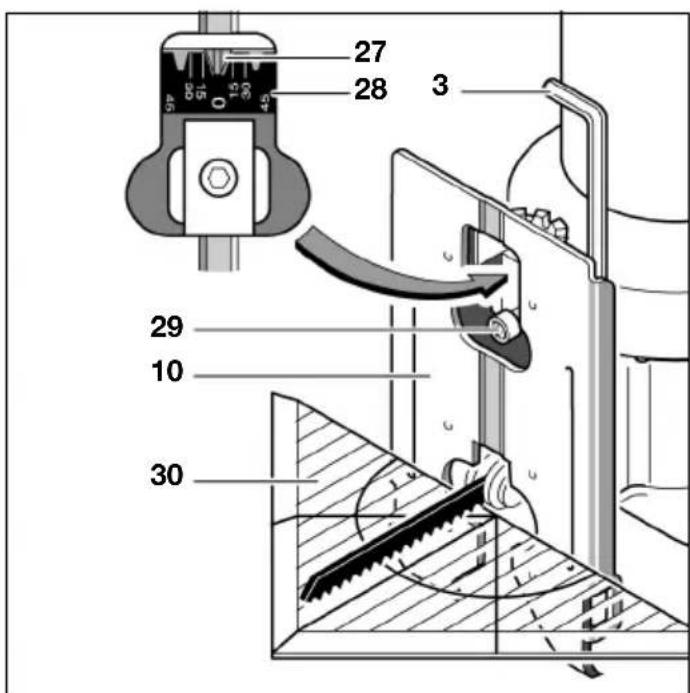

Tespit vidasini 29, kilavuz levha 10 icinde bulunan ic altigen anahtarla 3 saat hareket yonunun tersinde birkac kez cevirerek gevsetin. Kilavuz levhayi 10
testere bicağina doğru itin ve istediginiz kesme acisina gore saga veya sola hareket ettirin. Kesme acisini kabaca ayarladiktan sonra, tespit vidasini 29 kilavuz levha 10 ancak hareket edebilecek olçüde sikin. Simdi kesme acisini tam olarak ayarlayin.
0^ 15^ 30^ ve 45^ acilar kesme acisi skalasi 28 üzerinde isaretlenmistir. Ara ayarlamalar da her zaman mumkundur. Tam ve hassas kesme acisi ayari icin bir aci masdar 30 kullanmalisiniz. Tespit vidasini 29 ic altigen anahtarla 3 sikin.
Kilavuz levhayi 10 pozisyon tirnakları 27 siki bicimde kavrama yapincaya kadar arkayaDOGRU cekerken 0^ pozisyonunu (testere biçagidik) ayarlayin. Kilavuz levhayi 10 motor yönunde pozisyon tirnaklarina 27 karsi itin ve tespit vidasini 29 siki.
Kenara yakin kesme
Kenara yakin kesme isleri icin kilavuz levhayi 10 arkaya getirebilirsiniz:

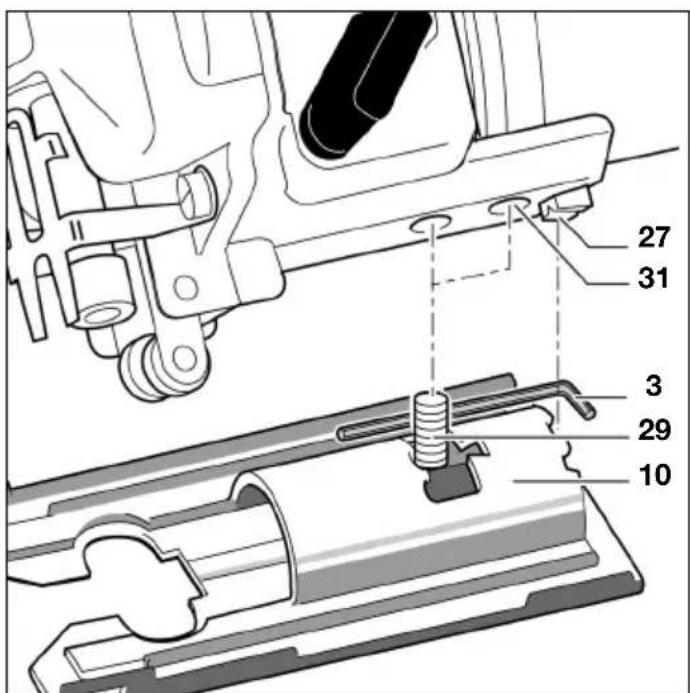

Tespit vidasini 29 mit dem in der Führungsplatte 10
kilavuz levha 3 icinde bulunan ic altigen anahtarla
saat hareket yönünün tersinde cevirerek cikarin.
Kilavuz leyhayi 10 kaldirin ve tespit vidasini 29 arka
disliye 31 takabilecek olçude yerini degiistirin. Once
tespit vidasini 29 hafifce sikin, kilavuz leyhayi 10
testere bicağina dokru itin ve tespit vidasini sikin.
Kenara yakın kesme,&ak testere bicağl dik durumda ilen yapilabilir (0° pozisyonyu). Bu sirada dairesel kescili 34 paralellik mesnedi kullanilmaz.
Açıklama: Çok dar yerlerde rahat kesme yapabilmek ilen kilavuz tutamagi 2 seksarabilirsiniz:
Turuncu renkli SDS basmai dugmesini 1 kavramayerinden asagi bastirin ve aynianda kilavuztutamaigi 2 yukari dokru cekerek cikarin.
Tutamaği tekrar takmak istediginizde: SDS basmai dügmesini 1 yukari dokru ilk pozisyonuna itin. Tutamaği 2 yerine yerleşirin ve kavrama sesi duyuluncaya kadar, gerekiyorsa cevirerek asaqi bastirin.
Paralel kesme

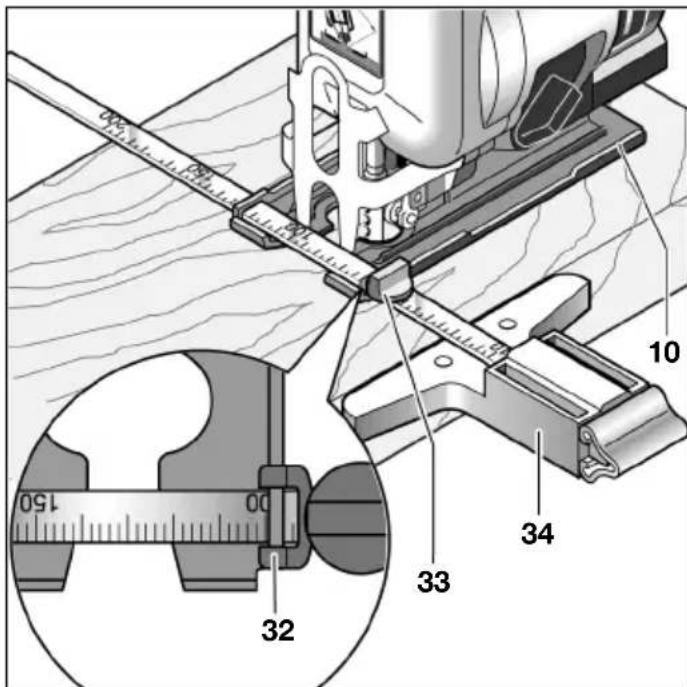

Dairesel kesicili 34 paralellik mesnedi ile 30mm kalinliga kadar (1,2^ ) olan malzemelerde paralel kesme yapabilirsiniz.
Tespit vidasini 33 gevsetin ve skalayi kilavuz levha 32 icindeki oluga 10 sukun. Skalayi oluga, paralel kesme mesafesi ne kadar olacaksa o kadar sukun. Burada belirleyici alan kilavuz levanin ic kenarindaki skala degeridir. En fazla 20 cm mesafeli parallel kesme isleri mumkundur. Tespit vidasini 33 istediginiz skala degerinde sikin.
Dairesel kesici

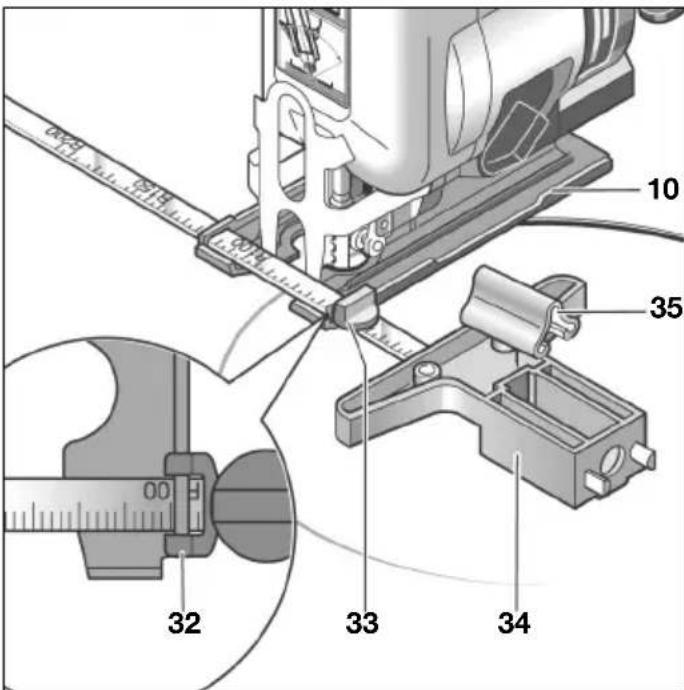

Paralellik mesnedi 34 ile 30mm kalinliga kadar (1,2^ ) malzemede dairesel kesme yapabilirsiniz.
Tespit vidasini 33 cikarin ve paralellik mesnedini dondurun. Tespit vidasini diger tarafa yeniden takin. Skalayi kilavuz levha 32 oluguna 10 sukun. Merkezlemu ucunu 35 cekerek cikarin ve testere bicaeginn yuksekligindeki delige sukun. Merkezlemu ucunu 35 sabitlemek icin icten kesim yerinin ortasinda bir delik acin ve tespit vidasi 10 ile kilavuz levhanin 33 ic kenarindaki yarçapi ayarlayin.
Açıkama: Dar kavisler yüz ince testere seksakları kullanin.
Talaş emniyeti

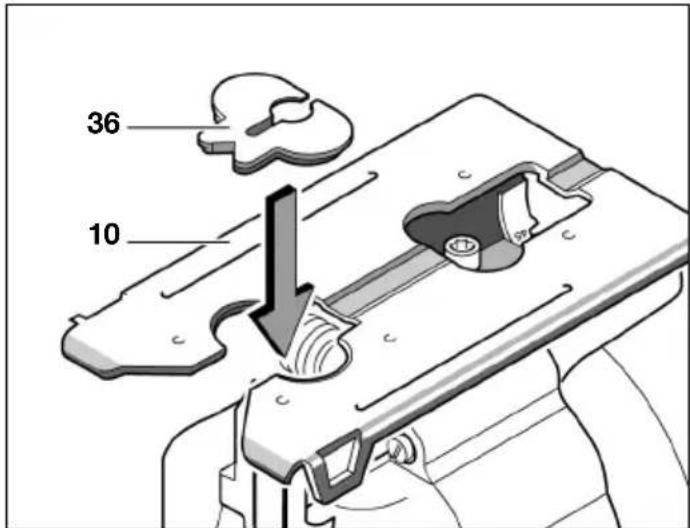

Talaş emniyeti 36 kesme ilemi sirasinda üst yüzeyin yirtilmasinı onler.
Talaş emniyetini 36 asagidan kilavuz levhanin 10
içine bastirin. Talaş emniyetini 36 su testere bicaigi
tipleri icin kullanabilirsiniz: T 101 B, T 101 D, T 244 D, T 301 CD, T 301 DL.
Sogutma ve yağlama maddeleri
Eger metal malzeme kesiysaniz, ortaya cikan isi nedeniyle kesme hatti boyunca soğutma veya yağlama maddesi surün.
6 BAKIM VE SERVIS
Bakim
Alette ayarlama islemi yapmadan, aksesuar parçalarini degistirmeden once ve aleti uzunsure kullanim di birakmadan once hava beslemesini kesin. Bu onlemler aletin istenmeden, kontrl di calismasini onler.
Titiz üretim ve test yontemlerine ragmen alet ariza yapacak olursa, onarim, Bosch elektrikli el aleleri icin yetkili bir servise yaptirilmalidir.
Lüften,butn basvurularinizve yedek parcasiparislerinde aletinizin tip etiketi uzerinde bulunan 10 hanelik siparis numarasini belirtin.
Aletin hava girisindeki suzgeci duzenli araliklarla temizleyin. Butemizligi yapmak icin once hortum nipelini 7 sokun ve suszgenten toz ve kir parçalarini arindirin. Sonra hortum nipelini tekrar siki bicimde takin.
Aletin icindeki valflerin hasar gormemesi icin, hortum nipelini 7 takar ve sokerken hava girisin 8 one cikintili böglanti rakorunu bir catal anahtarla (22 mm) tutun.
Basinl hava incindeki su ve kir parcaciciklar pasilanmaya yol acar ve lamellerin, valflerin ve benzer elemanlarin asinmasina neden olur. Bunu onlemek icin hava girisine 8 birkac damla motor yaqi doldurun.
Aleti tekrar hava beslemesine baglayin ve 5-10 saniye calistirin, disari akan yagi bir bezle silin. Alet uzun sure kullanim di kalacaksa bu islemi daima uygulayin.
CLEAN serisine (yaagsiz islev goren havali motorlari ozel bir turu) girmeyen butun Bosch havali alelterde basinclihavaya surekli olarak yag sisi katmalisiniz. Bu islem icin gerekli basinclihava yaqlayici alet onunde devreye baglanan basinclihava bakim unitesinde bulunmaktadir (bu konuda daha ayrintili bilgiyi kompresor ureticisinden alabilirsini).
Kilavuz makarayi 12 zaman zaman bir damla yag ile yağlayin ve asınma durumunu kontrol edin. Kilavuz makarada 12 asınma belirtileri ortaya Çikarsa, bunu uzman bir kisi veya Bosch havali alelter vya elektrikli el alelteri icin yetkili bir servis yenilemelidir.
Aletin direkt yağlanması veya bakim unitesinden katma icin SAE 10 veya SAE 20 motor yagi kullanin.
Yaklaşık 150 isletme saatinden sonra Şanıman bir uzman tarafindan temizlenmeli, daha sonra butemizleme,islemi her 300 isletme saatinde bir yapilmaldir. Her temizlik isleminden sonraŞanıman Özel Şanıman Yaş ile)ygünmaldir.Ozel Şanıman Yaş 225 ml . . . . . 3605430009
Motor lamelleri uzman kisiler tarafindan usulune uygun olarak kontrol edilmeli ve gerektigindedehyistirilmelidir.
Bakim ve onarim islemlerini sadece kalifiye uzmanlara yaptirin. Bu sayede aletin guvenligini garanti alta alirsiniz.
Bosch musteri servisleri bu isleri hizla ve güvenilir bicimde yerine getirir.
Yaqlama ve temizlik maddelerini cevre koruma hukumlerine uygun olarak tasfiye edin. Yasal hukumleri mutlaka uyun.
Aksesuar
Bütündekupajtestereleriçınçesitli testerebicaklarmevcuttur.
Komple kaliteli aksesuar programi hakkinda Internet'teki www.bosch-pt.com ve www.boschproductiontools.com adreslerinden veya yetkili saticinizdan istediginiz bilgiyi alabilirsiniz.
Servis
Robert Bosch GmbH, yasal ve ülkeere özgü hukümler geregne bu aletin sölzlemeye uygun bicimde teslim edileceğini garantı eder. Aletinizle ilgili sikayet ve basvurular icin lüften asagidaki adrese basvurun:
Faks. +49 (711) 758 2436
www.boschproductiontools.com
Tasfiye
Alet, aksesuar ve ambalaj cevre koruma hukumlmerine uygun bir yeniden degerlendirme islemine tabi tutulmaldir.
Deiik malzemelerin tam olarak ayrilip, yeniden degerlendirme islemine sukulabilmesi icin, plastik parcalar isaretlenmistir.
Eger aletiniz artik kullanilamayacak duruma gelmissse lufen onu Recycling merkezine sevkedin veya Bosch yetkili saticiniza teslim edin.
Değisiklikler mumkundür
BOSCH
Robert Bosch GmbH
