MODE D'EMPLOI B85 Pro4 ASROCK

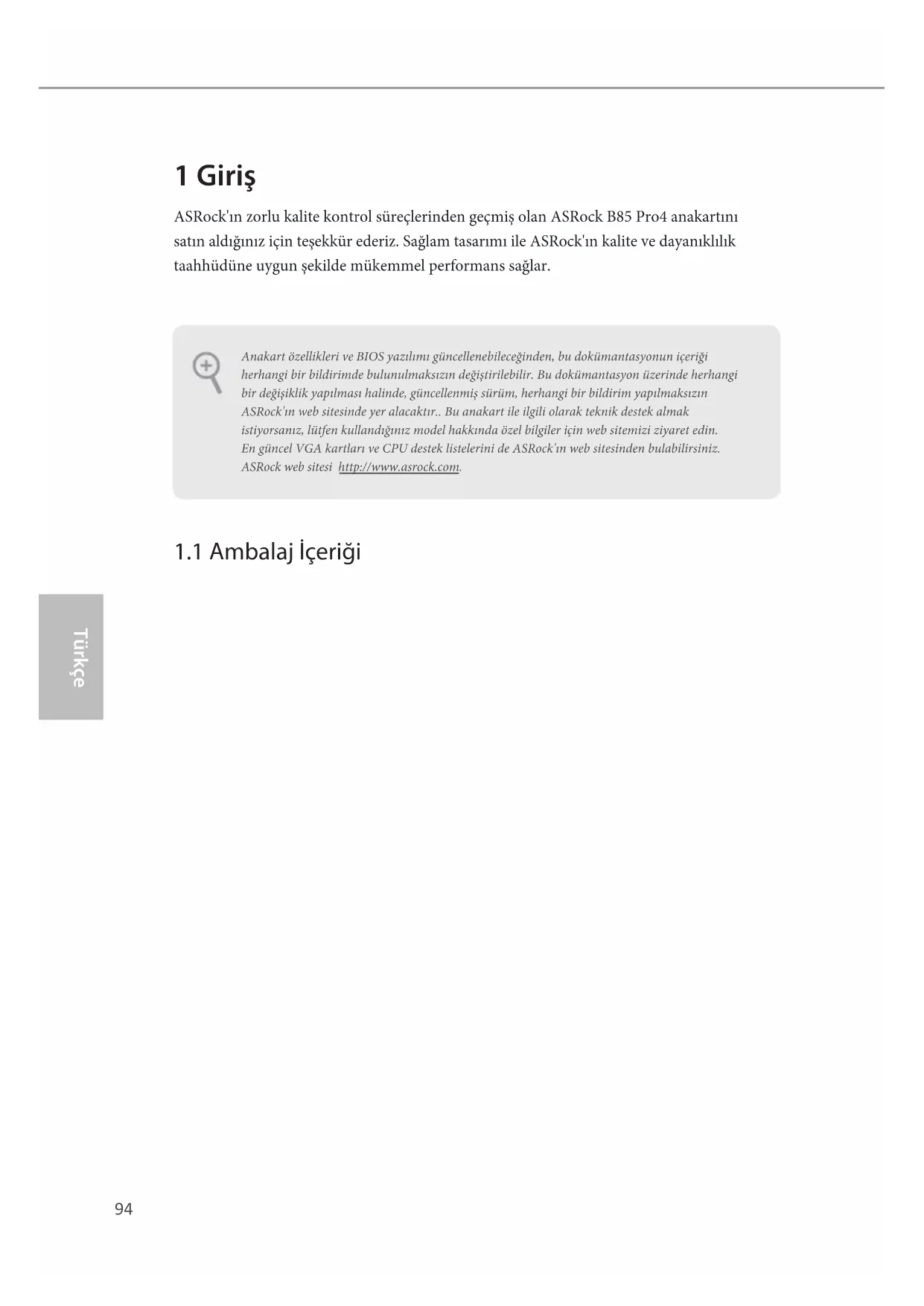

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock B85 Pro4 anakartını

satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık

taahhüdüne uygun şekilde mükemmel performans sağlar.

•ASRock B85 Pro4 Anakartı (ATX Form Faktörü)

•ASRock B85 Pro4 Hızlı Kurulum Kılavuzu

•ASRock B85 Pro4 Destek CD'si

•2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

•1 x I/O Panel Kalkanı Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.B85 Pro4

•Tam Katı Bağlayıcı tasarımı

•4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /

Celeron®, LGA1150 Paketinde desteklemektedir

•Dijital Güç Tasarımı

•4 Güç Saası Tasarımı

Turbo Boost 2.0 Teknolojisini destekler

•Intel® Küçük İşletme Avantaj 2.0 özelliğini destekler

•Çi Kanallı DDR3 bellek teknolojisi

•4 x DDR3 DIMM yuvaları

•DDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış

•Maksimum sistem belleği kapasitesi: 32GB

•Intel® Üstün Bellek Proli (XMP)1.3/1.2 özelliğini destekler

desteğine sahiptir96

•Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca

GPU entegre edilmiş işlemciler ile desteklenir.

•Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC

•Maksimum paylaşılan bellek 1792MB

•Üç VGA Çıkışı seçeneği: D-sub, DVI-D ve HDMI

•Üçlü Monitör Desteği

•1920x1200 @ 60Hz'ye kadar çözünürlükte HDMI Teknolojisini

•1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

•1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini

•HDMI ile Otomatik Dudak Senkronizasyonu (12bpc, xvYCC

ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler

(Uyumlu bir HDMI monitörü kullanılmalıdır)

•DVI-D ve HDMI bağlantı noktaları ile HDCP işlevini destekler

•DVI-D, ve HDMI bağlantı noktalarıyla, Full HD 1080p Blu-ray

(BD) kayıttan yürütme özelliklerini destekler

•İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses

Codec Bileşeni) ön ses paneli

*7.1 CH HD Ses kongürasyonu için bir HD ön panel ses

modülü kullanılmalı ve çok kanallı ses özelliği ses sürücüsüsü

ile etkinleştirilmelidir.

•Üstün Blu-ray ses desteği

•Gigabit LAN 10/100/1000 Mb/s

•Giga PHY Intel® I217V

•Intel® Uzaktan Uyandırma Teknolojisi

•LAN Açılışını Destekler

•Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

•PXE özelliğini desteklerB85 Pro4

•1 x PS/2 Fare Bağlantı Noktası

•1 x PS/2 Klavye Bağlantı Noktası

•1 x D-Sub Bağlantı Noktası

•1 x DVI-D Bağlantı Noktası

•1 x HDMI Bağlantı Noktası

•4 x USB 2.0 Bağlantı noktası

•2 x USB 3.0 Bağlantı noktası

•LED'e sahip 1 x RJ-45 LAN Bağlantı Noktaları (ACT/LINK LED ve SPEED LED)

•HD Ses Jakı: Hat Girişi / Ön Hoparlör / Mikrofon

•4 x SATA3 6,0 Gb/s bağlayıcıları NCQ, AHCI ve “Hot Plug”

işlevlerini destekler

•2 x SATA2 3,0 Gb/s bağlayıcıları NCQ, AHCI ve “Hot Plug”

işlevlerini destekler

•1 x COM Bağlantı noktası bağlantısı

•1 x Güç LED bağlantısı

•1 x TPM bağlantısı

•2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)

•2 x Kasa Fanı bağlayıcıları (2 x 4-pin)

•1 x Güç Fanı bağlayıcısı (3-pin)

•1 x 24 pin ATX güç bağlayıcısı

•1 x 8 pin 12V güç bağlayıcısı

•1 x Ön panel ses bağlayıcısı

•1 x SPDIF Çıkış bağlayıcısı

•2 x USB 2.0 bağlantısı (4 USB 2.0 bağlantı noktasını destekler)

•1 x USB 3.0 bağlantısı (2 USB 3.0 bağlantı noktasını destekler)98

•Çok dilli GUI Desteği ile 64Mb AMI UEFI Legal BIOS

•ACPI 1.1 Uyumluluğu Uyandırma Olayları

•SMBIOS 2.3.1 Desteği

•CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı

•Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,

Google Chrome Tarayıcı ve Araç Çubuğu, Start8

•CPU/Kasa Sıcaklığı Tespiti

•CPU/Kasa/Güç Fanı Devirölçer

•CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre

Otomatik olarak Ayarlanmasını Sağlar)

•CPU/Kasa Fanı Çoklu Hız Kontrolü

•Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

•ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gerek-

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde

sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde

bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için

ASRock XFast RAM'i kullanabilirsiniz.B85 Pro4

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine

yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel

"Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı

teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini

temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı

kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten

sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için

bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen

sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz

gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde

yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca

CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

CMOS'u TemizleVarsayılan

Clear CMOS Anahtarı, Clear CMOS bağlantı teli ile aynı işleve sahiptir.100

1.4 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı

Güç anahtarını bağlayın,

kasa üzerindeki anahtar ile

sistem durumu belirtecini

aşağıdaki pim düzenine

göre sıfırlayın. Kabloları

bağlarken pozitif ve negatif

GND PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne

hareketle kapanacağını seçebilirsiniz.

RESET (Sıfırlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde

yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır.

Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da

kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç

anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden

oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile

pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı

ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar

üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.B85 Pro4

Sistemin güç durumunun

güç LED'ini bu bağlantıya

Seri ATA2 Bağlayıcıları

Bu iki SATA2 bağlayıcısı,

veri aktarım hızı 3,0 Gb/

sn'ye kadar olan dahili

depolama aygıtları için

tasarlanmış SATA veri

kablolarını destekler.

Seri ATA3 Bağlayıcıları

Bu dört SATA3 bağlayıcısı,

veri aktarım hızı 6,0 Gb/

sn'ye kadar olan dahili

depolama aygıtları için

tasarlanmış SATA veri

kablolarını destekler.

USB 2.0 Bağlantıları

Bu anakart üzerinde, I/O

paneli üzerindeki iki USB

2.0 bağlantı noktasının

yanı sıra, iki adet bağlantı

USB 2.0 bağlantısı, iki

adet bağlantı noktasını

USB 3.0 Bağlantıları

Bu anakart üzerinde, I/O

paneli üzerindeki dört USB

3.0 bağlantı noktasının

yanı sıra, bir adet bağlantı

USB 3.0 bağlantısı, iki

adet bağlantı noktasını

Ön Panel Ses Bağlantısı

Bu bağlantı, ses aygıtlarının

ön ses paneline bağlanması

Kasa Hoparlör Bağlantısı

Lütfen kasa hoparlörünü

bu bağlantıya takın.

SPDIF Çıkış Bağlayıcısı

bağlantıya bir HDMI VGA

Lütfen fan kablolarını

fan bağlayıcılarına takın

ve siyah teli topraklama

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi

için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi

kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Toprak'ı (GND) Toprak'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları

bağlamanıza gerek yoktur.

E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin

ve “Kayıt Ses Seviyesi”ni ayarlayın.

CPU Fan Bağlayıcıları

Bu anakart, 4-Pin CPU

fan (Sessiz Fan) bağlayıcısı

sağlamaktadır. 3-Pin CPU

fan bağlamak istiyorsanız,

lütfen Pin 1-3'ü kullanın.

sağlamaktadır. 20-pin ATX

güç beslemesi kullanmak

için, lütfen Pin 1 ve Pin13'e

ATX 12V Güç Bağlayıcısı

sağlamaktadır. 4-pin ATX

güç beslemesi kullanmak

için, lütfen Pin 1 ve Pin5'e

Kızılötesi Modül Bağlantısı

Bu bağlantı, isteğe bağlı olarak

kızılötesi modülden bir kablosuz

bağlantı aktarımı ile alımını da

Seri Bağlantı Noktası

Bu COM1 bağlantısı seri

bağlantı yuvası modülünü

Bu bağlayıcı, anahtarlar, dijital

sertikalar, parolalar ve verileri

güvenli bir şekilde saklama

özelliği bulunan Güvenilir

Platform Modülü (TPM) sistemini

destekler. TPM sistemleri,

aynı zamanda ağ güvenliğinin

artırılması, dijital kimliklerin

korunması ve platform

bütünlüğünün sağlanmasına da
