MANUALE UTENTE B85 Pro4 ASROCK

Congratulazioni per l’acquisto della scheda madre ASRock B85 Pro4, una scheda

madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda

madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di

ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

•Scheda madre ASRock B85 Pro4 (Form Factor ATX)

•Guida all'installazione rapida di ASRock B85 Pro4

•CD di supporto ASRock B85 Pro4

•2 x cavi dati Serial ATA (SATA) (opzionali)

•1 x mascherina metallica posteriore I/O Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.B85 Pro4

•Fattore di forma ATX

•Design di condensatore solido

•Supporta Intel® CoreTM i7 / i5 / i3 di 4 generazione / Xeon® /

•Capacità max. della memoria di sistema: 32 GB

•La videograca integrata della scheda video HD Intel® e le

uscite VGA possono essere supportate soltanto con processori

•Supporta la videograca integrata della scheda video HD Intel®:

•Tre opzioni uscita VGA: D-sub, DVI-D e HDMI

•Supporta il triplo monitor

•Supporta la tecnologia HDMI con una risoluzione max. no a

•Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a

•Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a

•Supporta la funzione HDCP con porte DVI-D e HDMI

•Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte

•Pannello frontale Audio HD 7.1 canali con protezione dei

contenuti(Realtek ALC892 Audio Codec)

* Per congurare l’audio HD 7.1 canali, è necessario utilizzare

un modulo pannello frontale audio HD ed attivare la funzione

audio multicanale tramite il driver audio.

•Supporto audio Blu-ray Premium

•1 x porta tastiera PS/2

•Jack audio HD: Ingresso linea / altoparlante frontale /

•2 x connettori SATA2 3,0 Gb/s, supporta le funzioni NCQ,

•1 x header LED di alimentazione

•2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)

•2 x connettori ventola chassis (2 x 4 pin)

•1 x connettore ventola alimentazione (3 pin)

•1 x connettore alimentazione ATX a 24 pin

•1 x connettore alimentazione da 12 V a 8 pin

•1 x connettore audio pannello anteriore

•1 x connettore uscita SPDIF

•Eventi di wake up conformi ad ACPI 1.1

•Supporto SMBIOS 2.3.1

•Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V54

•Driver, utilità, soware antivirus (versione dimostrativa),

•Sensore temperatura CPU/chassis

•Tachimetro CPU/chassis/ventola alimentazione

•Ventola silenziosa CPU/chassis (consente l'autoregolazione

della velocità della ventola dello chassis mediante la

temperatura della CPU)

•Controllo multivelocità della ventola di CPU/chassis

•Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

•ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

A causa della limitazione, l'eettiva dimensione della memoria può essere inferiore a 4 GB

per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi

Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di

ASRock per utilizzare la memoria che Windows® non può utilizzare.B85 Pro4

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio

del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è

posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra

un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del

jumper è posizionato su questi 2 pin.

Jumper per azzerare la

(vedere pag. 1, n. 21)

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e

reimpostare i parametri del sistema alla congurazione predenita, spegnere il

computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15

secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3

su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver

aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del

BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire

l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo

predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Azzerare la CMOSpredenito

L'interruttore per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.56

1.4 Header e connettori sulla scheda

Header sul pannello del

(vedere pag. 1, n. 13)

Collegare l'interruttore

l'interruttore di reset e

l'indicatore dello stato del

sistema sullo chassis su

questo header secondo

la seguente assegnazione

dei pin. Annotare i pin

positivi e negativi prima di

GND RESET#PWRBTN#PLED-PLED+ GND HDLED-HDLED+

GND PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile

congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore

di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED

è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si

trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di

sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso

quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello

anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset,

LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il

modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del

lo e le assegnazioni del pin corrispondano correttamente.

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper

su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori

provocherà danni permanenti alla scheda madre.B85 Pro4

(vedere pag. 1, n. 15)

alimentazione chassis a

lo stato di alimentazione

Questi due connettori

SATA2 supportano i cavi

dati SATA per dispositivi

di archiviazione interna,

trasferimento dati no a 3,0

vedere pag.1, n. 14)

vedere pag.1, n. 11)

vedere pag.1, n. 10)

Questi quattro connettori

SATA3 supportano cavi

dati SATA per dispositivi

di archiviazione interna,

trasferimento dati no a 6,0

(vedere pag. 1, n. 18)

(vedere pag. 1, n. 17)

Oltre alle due porte USB

2.0 sul pannello I/O, su

questa scheda madre vi

sono due header. Ciascun

supportare due porte.

(vedere pag. 1, n. 6)

Oltre alle quattro porte

USB 3.0 sul pannello I/O,

su questa scheda madre

vi è un header. Ciascun

supportare due porte.

(vedere pag. 1, n. 24)

Questo header serve a

collegare i dispositivi

audio al pannello audio

(vedere pag. 1, n. 20)

Collegare l'altoparlante

dello chassis a questo

Connettore uscita SPDIF

(SPDIF_OUT1 a 2 pin)

(vedere pag. 1, n. 23)

Collegare il connettore

SPDIF_OUT di una scheda

Connettori ventola dello

chassis e di alimentazione

(vedere pag. 1, n. 12)

(vedere pag. 1, n. 25)

(vedere pag. 1, n. 1)

Collegare i cavi della

ventola ai connettori della

ventola e far corrispondere

il lo nero al pin di terra.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo

chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel

nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore

seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario

collegarli per il pannello audio AC’97.

Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di controllo

Realtek e regolare il “Volume di registrazione”.

Connettori della ventola

(vedere pag. 1, n. 26)

(vedere pag. 1, n. 27)

Questa scheda madre è

dotata di un connettore

per la ventola della CPU

(Ventola silenziosa) a 4 pin.

Se si decide di collegare

una ventola della CPU a 3

pin, collegarla al pin 1-3.

(vedere pag. 1, n. 5)

Questa scheda madre è

dotata di un connettore

di alimentazione ATX

a 24 pin. Per utilizzare

un'alimentazione ATX a

20 pin, collegarla lungo il

alimentazione ATX da 12

(vedere pag. 1, n. 2)

Questa scheda madre è

dotata di un connettore

di alimentazione ATX da

12 V a 8 pin. Per utilizzare

un'alimentazione ATX a

4 pin, collegarla lungo il

Header modulo infrarossi

(vedere pag. 1, n. 19)

Questo header supporta un

modulo infrarossi di trasmissione

e ricezione wireless opzionale.

Header porta seriale

(vedere pag. 1, n. 22)

supporta un modulo di

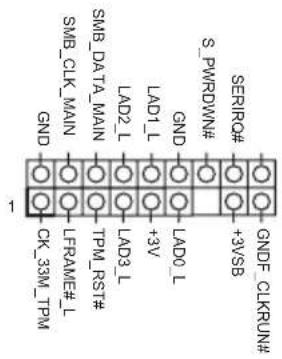

(vedere pag. 1, n. 16)

Questo connettore supporta il

sistema Trusted Platform Module

(TPM), che può archiviare in

modo sicuro chiavi, certicati

digitali, password e dati. Un

sistema TPM permette anche di

potenziare la sicurezza della rete,

di proteggere identità digitali

e di garantire l'integrità della
