사용 설명서 B85 Pro4 ASROCK

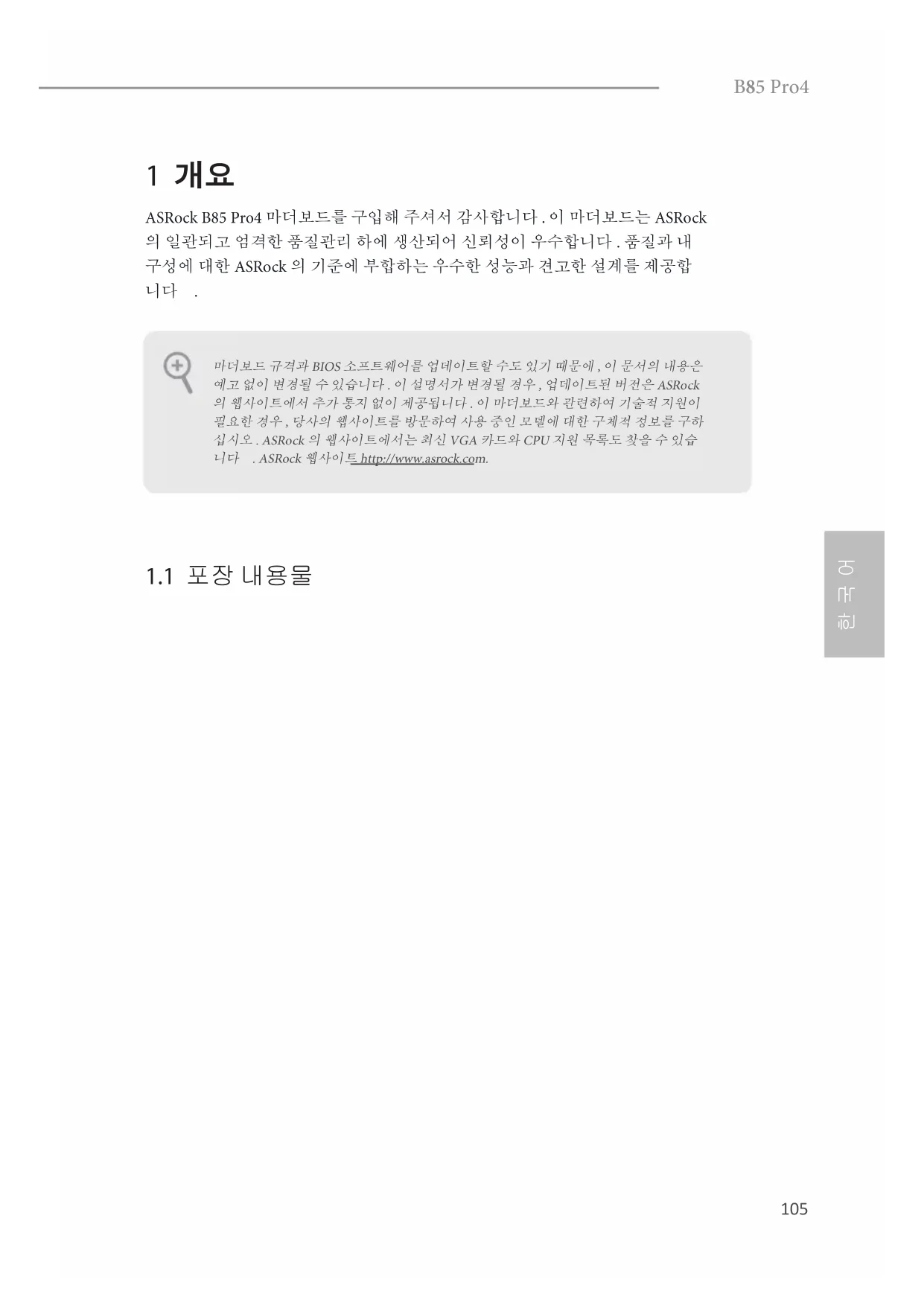

ASRock B85 Pro4 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock

의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다 . 품질과 내

구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합

•ASRock B85 Pro4 마더보드 (ATX 폼 팩터 )

•ASRock B85 Pro4 간편 설치 안내서

•ASRock B85 Pro4 지원 CD

•시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은

예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock

의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이

필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하

십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습 니다 . ASRock 웹사이트 http://www.asrock.com.106

•LGA1150 패키지로 제공되는 4 세대 Intel® CoreTM i7 / i5 /

i3 / Xeon® / Pentium® / Celeron® 지원

Turbo Boost 2.0 기술 지원

•DDR3 1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원

•시스템 메모리 최대 용량 : 32GB

•Intel® Extreme Memory Prole (XMP)1.3/1.2 지원

•PCI Express 3.0 x16 슬롯 1 개 (PCIE2:x16 모드 )

•PCI Express 2.0 x16 슬롯 1 개 (PCIE4:x4 모드 )

•PCI Express 2.0 x1 슬롯 2 개

•Intel® HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU

통합 프로세서로만 지원할 수 있습니다 .

•Intel® HD 그래픽스 빌트-인 비주얼 지원 : AVC, MVC (S3D)

및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video,

Intel® InTruTM 3D, Intel® 클리어 비디오 HD 기술 , Intel®

InsiderTM, Intel® HD 그래픽스 4400/4600

•Pixel Shader 5.0, DirectX 11.1

•VGA 출력 옵션 세 개 : D-sub, DVI-D 및 HDMI

•HDMI 기술 지원 ( 최대 해상도 1920x1200 @ 60Hz)

•DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

•D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

•Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit

Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 )

•DVI-D 및 HDMI 포트를 이용한 HDCP 기능 지원

•DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD)

•콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek

ALC892 오디오 코덱 ) 전면 오디오 패널

*7.1 CH HD 오디오를 구성하려면 HD 전면 패널 오디오 모

듈을 사용하고 다채널 오디오 기능을 오디오 드라이버로

•프리미엄 Blu-ray 오디오 지원

•Gigabit LAN 10/100/1000 Mb/s

•Intel® 리모트 웨이크 기술 지원

•절전형 이더넷 802.3az 지원

•LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

•HD 오디오 잭 : 라인 입력 / 전면 스피커 / 마이크

•SATA3 6.0 Gb/s 커넥터 4 개 , NCQ, AHCI 및 “핫 플러그”

•SATA2 3.0 Gb/s 커넥터 2 개 , NCQ, AHCI 및 “핫 플러그”

•CPU 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )

•섀시 팬 커넥터 2 개 (4 핀 2 개 )

•전원 팬 커넥터 1 개 (3 핀 )

•24 핀 ATX 전원 커넥터 1 개

•8 핀 12V 전원 커넥터 1 개

•USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )

•USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 )

•다국어 GUI 지원을 제공하는 64Mb AMI UEFI 적합형 BIOS

•ACPI 1.1 준수 웨이크 업 이벤트

•드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), Cyber-

Link MediaEspresso 6.5 시험판 , Google Chrome 브라우저 및

•CPU/ 섀시 / 전원 팬 타코미터

•CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

•CPU/ 섀시 팬 다중 속도 조절

•전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore

•Microso® Windows® 8 / 8 64 비트 / 7 / 7 64 비트 호환

•ErP/EuP 사용 가능(ErP/EuP 사용 가능 전원공급장치 필요)

* 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com

제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용을 위한

예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체제에는 그러

한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메

그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가

“단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림

은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 .

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스

템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코

드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여

CLRCMOS1 의 핀 2 와 핀 3 을 5 초 동안 단락시키십시오 . 그러나 BIOS 업데

이트 직후에는 CMOS 를 삭제하지 마십시오 . BIOS 업데이트를 완료한 직후

CMOS 를 지워야 할 경우 , 우선 시스템을 부팅한 후 바이오스 업데이트를 종

료한 다음 CMOS 지우기 작업을 해야 합니다 . CMOS 배터리를 제거할 경우에

만 암호 , 날짜 , 시간 , 사용자 기본 프로파일이 지워집니다 .

Clear CMOS 스위치는 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다 .B85 Pro4

(1 페이지 , 13 번 항목 참조 )

GND RESET#PWRBTN#PLED-PLED+ GND HDLED-HDLED+ 1

GND PWRBTN( 전원 스위치 ):

섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는 방

섀시 전면 패널의 리셋 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을 수

행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 .

섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는 LED

가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입니다 . 시

스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있습니다 .

HDLED( 하드 드라이브 동작 LED):

섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터를

읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .

전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위

치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니

다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치

온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지

마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩

(1 페이지 , 15 번 항목 참조 )

1 페이지 , 14 번 항목 참조 )

1 페이지 , 11 번 항목 참조 )

1 페이지 , 10 번 항목 참조 )

(1 페이지 , 18 번 항목 참조 )

(1 페이지 , 17 번 항목 참조 )

(1 페이지 , 6 번 항목 참조 )

(1 페이지 , 24 번 항목 참조 )

(1 페이지 , 20 번 항목 참조 )

(1 페이지 , 23 번 항목 참조 )

(1 페이지 , 12 번 항목 참조 )

(1 페이지 , 25 번 항목 참조 )

(1 페이지 , 1 번 항목 참조 )

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가

HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .

B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 .

C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .

D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오 패

E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Re-

cording Volume( 녹음 볼륨 )”을 조정합니다 .

(1 페이지 , 26 번 항목 참조 )

(1 페이지 , 27 번 항목 참조 )

(1 페이지 , 5 번 항목 참조 )

(1 페이지 , 2 번 항목 참조 )

(1 페이지 , 19 번 항목 참조 )

(1 페이지 , 22 번 항목 참조 )

(1 페이지 , 16 번 항목 참조 )
