PANDUAN PENGGUNA B85 Pro4 ASROCK

Terima kasih telah membeli motherboard ASRock B85 Pro4, motherboard andal yang diproduksi di bawah kontrol kualitas ketat yang sejalan dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih yang mencughkan komitmen ASRock terhadap kualitas dan ketahanan.

Karena spesifikasi motherboard dan perangkat lunak BIOS dapat di-update, makai isi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberituhuan sebelumnya. Jika terdapat perubahan pada dokumentasi ini, makai versi Barang oleh bersih. Jika Anda memerlukan dukungan teknis kerait motherboard ini, kunjungsi situs web kami untuk mendapatkan informasi khusus ingin model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan Daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.

1.1 Isi Kemasan

1.2 Spesifikasi

Platform

CPU	Pentium®/Celeron® dalam Paket LGA1150
	* Turbo Boost 2.0

Chipset

Memori

buffer

Slot Ekspansi

TM dan CrossFireXTM

Grafis

didukung dengan prosesor yang terintegrasi GPU.

Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Teknologi Intel® Clear Video HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600

hingga 1920x1200 @ 60Hz

1920x1200 @ 60Hz

1920x1200 @ 60Hz

HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel)

port DVI-D dan HDMI

Audio

Konten (Realtek ALC892 Audio Codec)

*Untuk menjalkonfigurasi Audio HD 7.1 CH, modul audio panel depan HD harus digunakan dan fitur audio multisaluran harus diaktifkan melalui driver audio.

LAN

Panel I/O

Belakang

LED)

Penyimpanan

dan "Hot Plug"

dan "Hot Plug"

Konektor

Fitur BIOS

Multibahasa

Dukungan CD

CyberLink MediaEspresso 6.5 Uji Coba, Browser dan Toolbar Google Chrome, Start8

Perangkat KerasMonitor

Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)

os

64-bit

Sertifikasi

• Untuk informasi tersebut produk rinci, kunjungsi situs web kami: http://www.asrock.com

Karena keterbatasan, ukilr memori sebenarnya mungkin kurang dari 4GB karena akan digunakan system berdasarkan system operasi Windows* 32-bit. Sistem operasi Windows* 64bit tidak memilaki keterbatasan tersebut. Anda dapat mencŋungan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows* tersebut.

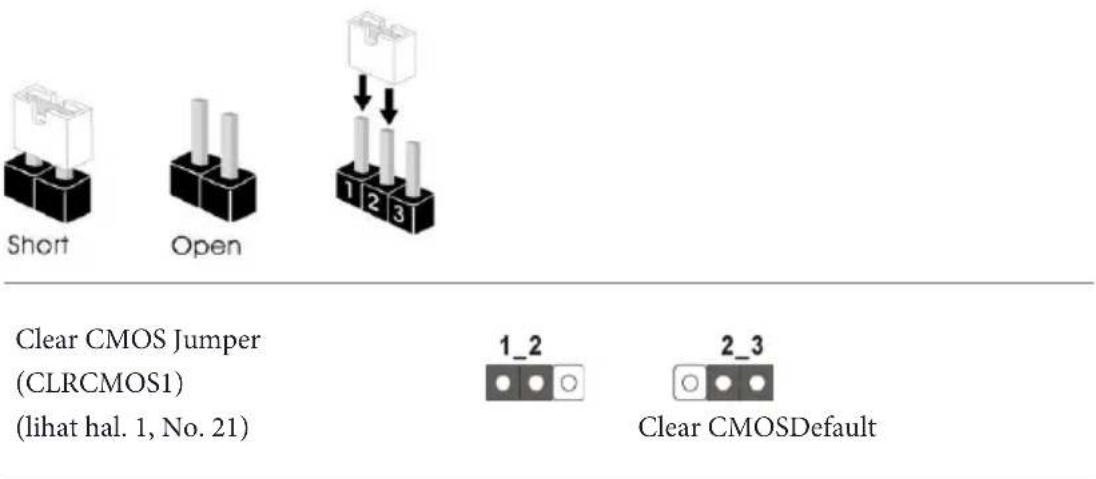

1.3 Konfigurasi Jumper

Gambar menunjukkan cara menjungfigurasi jumper. Bila penutup jumper diletakkan pada pin,.make jumper akan "Pendek".Jika tidak ada penutup jumper yang diletakkan pada pin,maka jumper akan "Terbuka".Gambar menunjukkan jumper 3-pin,yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada 2 pin tersebut.

CLRCMOS1 memungkikan Anda mengosongkan data di CMOS. Untuk mengosongkan dan menjadi ulang parameter systemd ke konfigurasi default, matikan komputer, lalu lepas kabel daya dari catu daya. Setelah mencunggu selama 15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada CLRCMOS1 selama 5 detik. Namun, jangan kosongkan CMOS tersebut setelah Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS tersebut sebelumnya meng-update BIOS, boot up duluSYSTEM, lalu matikan sebelum melakukan tindakan clearCMOS. Perhatikan telah sani, tanggal, waktu, dan profil default pengguna akan dikosongkan oleh jika baterai CMOS dikeluarkan.

1.4 Header dan Konektor Onboard

Sambungkan switch daya,
atur ulang indicator status
sistem dan switch daya
pada chassis ke header
tersebut berdasarkan
penetapan pin di bawah
ini. Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.

PWRBTN (Switch Daya):

Sambungkan ke switch daya pada panel depan chassis. Anda dapat menckonfigurasi cara mematikan sistem menggunakan switch daya.

Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan ulang normal.

PLED (LED Daya Sistem):

Sambungkan ke indicator status daya pada panel depan chassis. LED akan menjalala bila system sedang beroperasi. LED akan terus berkedip bila systemd dalam kondisi tidur S1/S3. LED akan mati bila systemd dalam kondisi tidur S4 oleh mati (S5).

HDLED (LED Aktivitas Hard Drive):

Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menjala bila hard drive sedang membraca atau menusulis data.

Desain panel depan dapat berbebda menurut chassis. Modul panel depan biasanya terdiri atas switch daya, switch atur ulang. LED daya, LED aktivitas hard drive, speaker, dll. Bila menuyangkulan modul panel depan chassis ke header, pastikan penetapan kabel dan pin disesuaikan dengan benar.

Header LED Daya (PLED1 3-pin) (lihat hal. 1, No. 15)	PLED+ PLED+	Sambungkan LED daya chassis ke header ini untuk menunjukkan status daya sistem.
Konektor Serial ATA2 (SATA2_0: lihat hal. 1, No. 7) (SATA2_1: lihat hal. 1, No. 8)	SATA2_0 SATA2_1	Kedua konektor SATA2 ini mendukung kabel data SATA untuk perangkat penyimpanan internal dengan kecepatan transfer data tingga 3,0 Gb/s.
Konektor Serial ATA3 (SATA3_0: lihat hal. 1, No. 9) (SATA3_1: lihat hal. 1, No. 14) (SATA3_2: lihat hal. 1, No. 11) (SATA3_3: lihat hal. 1, No. 10)	SATA3_0 SATA3_1 SATA3_2	Keempat konektor SATA3 ini mendukung kabel data SATA untuk perangkat penyimpanan internal dengan kecepatan transfer data tingga 6,0 Gb/s.
Header USB 2.0 (USB4_5 9-pin) (lihat hal. 1, No. 18) (USB6_7 9-pin) (lihat hal. 1, No. 17)	USB_PWR P+ GND DUMMY 1 USB_PWR	Selain dual port USB 2.0 pada panel I/O, terdapat dual header pada motherboard ini. Masing- masing header USB 2.0 dapat mendukung dual port.
Header USB 3.0 (USB3_2_3 19-pin) (lihat hal. 1, No. 6)	Vbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ IntA_PB_SSRX+ GND GND - IntA_PB_SSTX- IntA_PB_SSTX+ IntA_PB_SSTX+ GND GND - IntA_PB_D- IntA_PB_D+ IntA_PB_D+ Dummy	Selain empat port USB 3.0 pada panel I/O, terdapat;,atu header pada motherboard ini. Masing- masing header USB 3.0 dapat mendukung dual port.

Header Audio Panel
Depan
(HD_AUDIO1 9-pin)
(lihat hal. 1, No. 24)

Header ini untuk menyambungkan perangkat audio ke panel audio depan.

1. Audio Definis Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDAagar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstalSYSTEM.
2. Jika Andaethingunan panel audio AC'97, pasang ke header audio panel depan dengan melakukan langkah-langkah di bawah ini:

A. Sambungkan Mic_IN (MIC) ke MIC2_L
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RETnya untuk panel audio HD. Anda tidak perlu menjambung-kannya untuk panel audio AC'97.
E. Untuk membuat mikrofon depan, buka tab "FrontMic" pada Control panel (Panel kontrl) Realtek, lalu sesuaikan "Recording Volume" (Volume Suara Perekaman).

Header Speaker Chassis (SPEAKER1 4-pin) (lihat hal. 1, No. 20)

Sambungkan speaker chassis ke header ini.

Konektor SPDIF Out (SPDIF_OUT1 2-pin) (lihat hal. 1, No. 23)

Sambungkan konektor
SPDIF_OUT kartu VGA
HDMI ke header ini
menggunakan kabel.

Konektor Kipas Chassis dan Daya (CHA_FAN1 4-pin) (lihat hal. 1, No. 12)

Sambungkan kabel kipas ke konektor kipas, lalu cocokkan kabel hitam dengan pin ground.

(CHA_FAN2 3-pin) (lihat hal. 1, No. 25)

(PWR_FAN1 3-pin) (lihat hal. 1, No. 1)

Konektor Kipas CPU (CPU_FAN1 4-pin) (lihat hal. 1, No. 26)	GND + 12V CPU_FAN_SPEED FAN_SPEED_CONTROL	Motherboard ini memberikan konektor kipas CPU 4-Pin (Kipas Hening). Jika
(CPU_FAN2 3-pin) (lihat hal. 1, No. 27)	GND + 12V CPU_FAN_speed	Anda berencana untuk menyambungkan kipas CPU 3-Pin, sambungkan ke Pin 1-3.
Konektor Daya ATX (ATXPWR1 24-pin) (lihat hal. 1, No. 5)	12 24 1 13	Motherboard ini memberikan konektor daya ATX 24-pin. Untuk menggunakan catu daya ATX 20-pin, pasang bersama Pin 1 dan Pin 13.
Konektor Daya ATX 12V (ATX12V1 8-pin) (lihat hal. 1, No. 2)	8 5 4 1	Motherboard ini memberikan konektor daya ATX 12V 8-pin. Untuk menggunakan catu daya ATX 4-pin, pasang bersama Pin 1 dan Pin 5.
Header Modul Inframerah (IR1 5-pin) (lihat hal. 1, No. 19)	IRTX +5VSB DUMMY 1 GND IRRX	Header ini mendukung modul transmisiti nirkabel opsional dan menerima modul inframerah.
Header Port Seri (COM1 9-pin) (lihat hal. 1, No. 22)	RRXD1 DDTR#1 DDS#1 CCTS#1 RR#1 RRTS#1 TTXD1 DDCD#1	Header COM1 ini mendukung modul port seri.

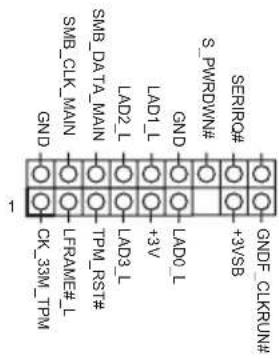

Header TPM (TPMS1 17-pin) (lihat hal. 1, No. 16)

Konektor ini mendukung systemd TPM (Trusted Platform Module), yang dapat说我yimpan kode kunci,sertifikat digital, sandi, dan data secara aman. Sistem TPM juga membantu mencakkan keamanan jaringan, melindungi identitas digital, dan memastikan integritas platform.
