アスロックの一貫した厳格な品質管理の下で製造された信頼性の高いマザー
ボードであるASRock B85 Pro4 マザーボードをお買い上げいただきありがとうご
ざいます。 アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持つ、
•ASRock B85 Pro4 マザーボー ド（ATX フォームファクター）
•ASRock B85 Pro4クイックインストールガイド
•ASRock B85 Pro4 サポートCD
•2 x シリアルATA（SATA）データケーブル（オプション）
•1 x I/O パネルシールド マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュアル の内容は予告なしに変更することがあります。 このマニュアルの内容に変更があった場
合には、更新されたバージョンは、予告なくアスロックのウェブサイトから入手できるよう
になります。 このマザーボードに関する技術的なサポートが必要な場合には、ご使用の
モデルについての詳細情報を、当社のウェブサイトで参照ください。 アスロックのウェブ
サイトでは、最新のVGA カードおよびCPU サポート一覧もご覧になれます。 アスロック ウェブサイト http://www.asrock.com.B85 Pro4
•LGA1150 パッケージでは第4 世代のIntel® CoreTM i7 / i5 /
i3 / Xeon® / Pentium® / Celeron® をサポート
ターボブースト2.0 テクノロジーをサポート
•Intel® スモールビジネスアドバンテージ2.0 をサポート
•デュアルチャンネルDDR3 メモリテクノロジー
•4 x DDR3 DIMM スロット
•DDR3 1600/1333/1066 ECC なし、アンバッファードメモリを
•システムメモリの最大容量： 32GB
•Intel® エクストリームメモリプロファイル（XMP）1.3/1.2 をサ
•1 x PCI Express 3.0 x16 スロ ット（PCIE2：x16 モード）
•1 x PCI Express 2.0 x16 スロ ット（PCIE4：x4 モード）
•2 x PCI Express 2.0 x1 スロット
•Intel®HD グラフィックス内蔵ビジュアルおよびVGA 出力は、
GPU に統合されたプロセッサーのみでサポートされます。
•Intel®HD グラフィックス内蔵ビジュアルをサポート： AVC、
MVC (S3D)、MPEG-2 フルHW エンコード1 のIntel® Quick
Sync Video、Intel® InTruTM 3D、Intel® クリアビデオHD テク
ノロジー、Intel® インサイダーTM、Intel® HD グラフィックス
•Pixel Shader 5.0, DirectX 11.1
•3 つのVGA 出力オプション： D-sub、DVI-D、HDMI
•HDMI テクノロジーをサポート。最大解像度1920x1200
•DVI-D をサポート。最大解像度1920x1200 @60Hz
•D-Sub をサポート。最大解像度1920x1200 @60Hz
•HDMI（HDMI 準拠のモニターが必要）では、オートリップシ
ンク、ディープカラー（12bpc）、xvYCC、HBR（高ビットレート
•DVI-D とHDMI ポートで、HDCP 機能をサポート
•DVI-DとHDMI ポート で 、フ ルHD 1080p ブルーレイ(BD)
•7.1 CH HDオーディオ、コンテンツプロテクション付き（Realtek
ALC892 オーディオコーデック）フロントオーディオパネル
*7.1 CH HD オーディオを設定するためには、HD フロントパ
ネルのオーディオモジュールを使用し、オーディオドライバ
を通してマルチチャンネルオーディオ機能を有効にする必
•プレミアムブルーレイオーディオサポート
•ギガビットLAN 10/100/1000 Mb/ 秒
•ギガPHY Intel® I217V
•Intel® リモートウェイクテクノロジーをサポート
•エネルギー効率のよいイーサネット802.3az をサポート
•LED 付き1 x RJ-45 LAN ポー ト（ACT/LINK LEDとSPEED LED）
•HD オーディオジャック： ラインイン/ フロントスピーカー/
•4 x SATA3 6.0 Gb/ 秒コネクター、NCQ、AHCI、「ホットプラグ」
•2 x SATA2 3.0 Gb/ 秒コネクター、NCQ、AHCI、「ホットプラグ」
•2 x CPU ファインコネクター（1 x 4 ピン、1 x 3 ピン）
•2 x シャーシファンコネクター（2 x 4 ピン）
•1 x 電源ファンコネクター（3 ピン）
•1 x 24 ピンATX 電源コネクター
•1 x 8 ピン12V 電源コネクター
•1 x 前面パネルオーディオコネクター
•1 x SPDIF Out コネクター
•2 x USB 2.0 ヘッダ ー（ 4 つのUSB 2.0 ポートをサポート）
•1 x USB 3.0 ヘッダ ー（ 2 つのUSB 3.0 ポートをサポート）
•多言語GUI サポート付きの64Mb AMI UEFI Legal BIOS
•ACPI 1.1 準拠のウェイクアップイベント
•SMBIOS 2.3.1 をサポート
•CPU、DRAM、PCH 1.05V、PCH 1.5V 複数電圧設定120
•ドライバー、ユーティリティー、アンチウイルスソフトウェア
（トライアル版）、CyberLink MediaEspresso 6.5トライアル、
Google Chrome ブラウザー、ツールバー、Start8
•CPU/ シャーシ/ 電源ファンタコメーター
•CPU/ シャーシ 静 音ファン（ CPU 温度によるシャーシファン
•CPU/ シャーシファンマルチ速度制御
•電圧監視： +12V、+5V、+3.3V、CPU Vcore
•Microso® Windows® 8 / 8 64 ビット / 7 / 7 64 ビット準拠
•ErP/EuP Ready（ErP/EuP ready 電源が必要です）
* 商品詳細については、当社ウェブサイトをご覧ください。 http://www.asrock.com
Windows® 32 ビットオペレーティングシステムでの、システム使用に割り当てられた実際
のメモリサイズは制限のため、4GB 未満のことがあります。 Windows® 64 ビットのオペレー
ティングシステムでは、そのような制限はありません。 Windows® では使えないメモリを
使用するために、ASRock XFast RAM を使用することができます。B85 Pro4
このイラストは、ジャンパーの設定方法を示しています。 ジャンパーキャップがピ
ンに被さっていると、ジャンパーは「ショート」です。 ジャンパーキャップがピンに被
さっていない場合には、ジャンパーは「オープン」です。 この図は3ピンのジャンパー
を表し、ジャンパーキャップがピン1 とピン2 に被さっているとき、これらのピンは
CLRCMOS1 は、CMOS のデータをクリアすることができます。 クリアして、デフォ
ルト設定にシステムパラメーターをリセットするには、コンピューターの電源を
切り、電源から電源コードを抜いてください。 15 秒待ってから、CLRCMOS1 のピ
ン2 とピン3 をジャンパーキャップを使って5 秒間ショートします。 ただし、BIOS
をアップデートした直後に、CMOS をクリアしないでください。 BIOS をアップ
デート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから
CMOSクリアアクションを行う前にシャットダウンしてください。 パスワード、日付、
時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合に
CMOS クリアスイッチは、CMOS クリアジャンパーと同じ機能です。122

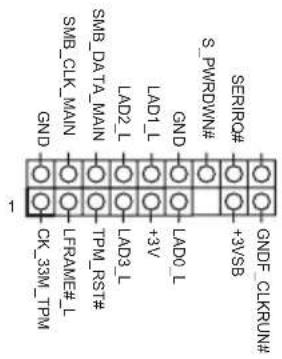

1.4 オンボードのヘッダーとコネクター
シャーシ前面パネルの電源スイッチに接続してください。 電源スイッチを使用して、シス
シャーシ前面パネルのリセットスイッチに接続してください。 コンピューターがフリーズ
したり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピュー
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼
働中は、LED が点灯します。 システムがS1/S3 スリープ状態の場合には、LED は点滅を
続けます。 システムがS4 スリープ状態または電源オフ（S5）のときには、LED はオフです。
HDLED（ハードドライブアクティビティLED）：
シャーシ前面パネルのハードドライブアクティビティLED に接続してください。 ハードド
ライブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。 前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティビティLED、
スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接
続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめ
オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク
ターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネクターにジャン
パーキャップを被せると、マザーボードに永久損傷が起こることがあります。B85 Pro4
（p.1、No. 18 参照）（9 ピン
ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく
機能するためには、シャーシのパネルワイヤーがHDA をサポートしていることが必要
です。 お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュ
ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオ
Mic_IN (MIC) をMIC2_L に接続します。
B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続します。
C. アース(GND) をアース(GND) に接続します。
D. MIC_RET とOUT_RET は、HD オーディオパネル専用です。 ACʼ97 オーディオパネ
ルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、Realtekコントロールパネルの「FrontMic」タブで、「録
