用户手册 B85 Pro4 ASROCK

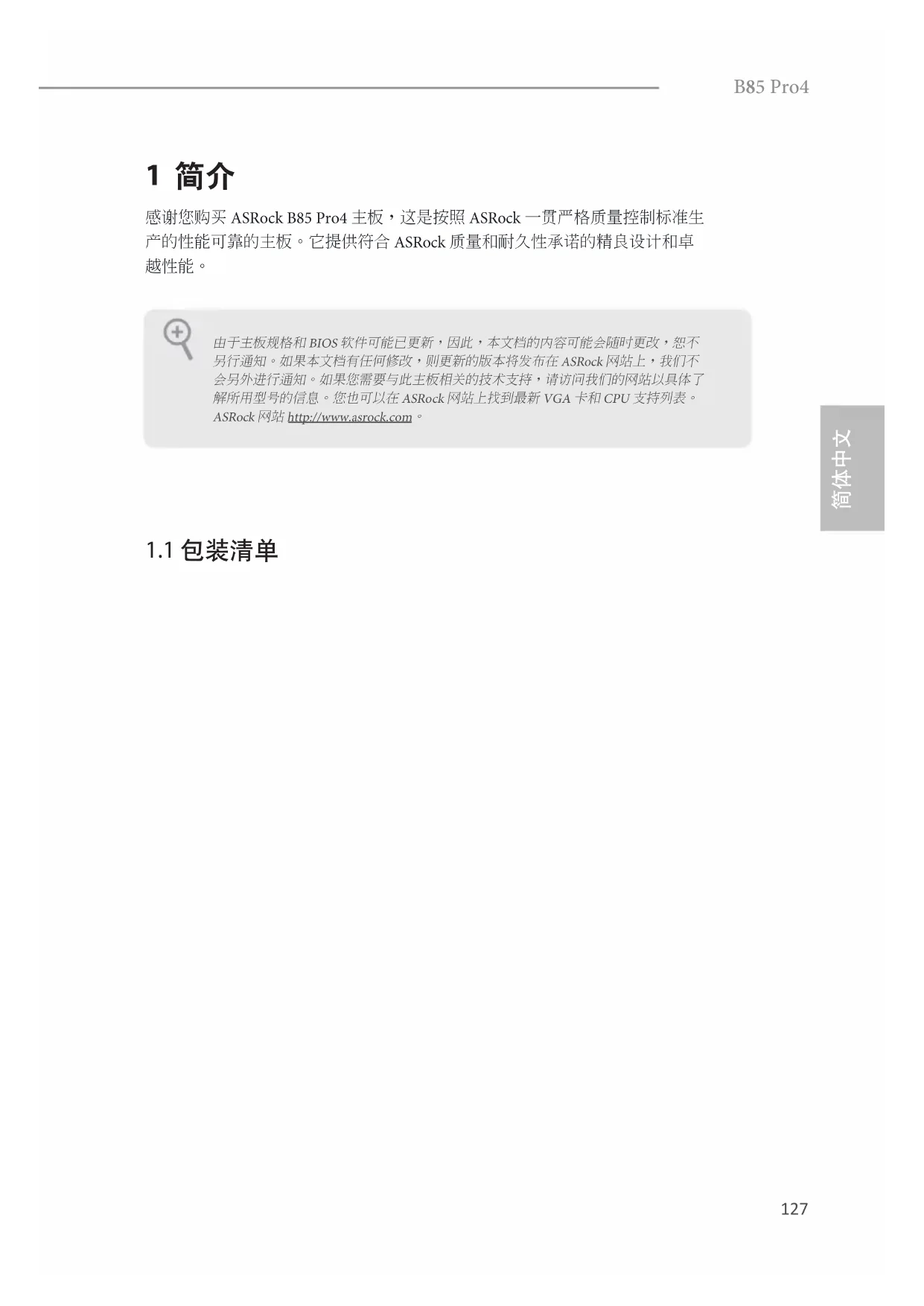

感谢您购买 ASRock B85 Pro4 主板，这是按照 ASRock 一贯严格质量控制标准生

产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓

•ASRock B85 Pro4 主板（ATX 规格尺寸）

•ASRock B85 Pro4 快速安装指南

•ASRock B85 Pro4 支持光盘

•2 x 串行 ATA (SATA) 数据线（选购）

•1 x I/O 面板 由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了 解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。 ASRock 网站 http://www.asrock.com。128

•支持 LGA1150 封装第 4 代 Intel® CoreTM i7 / i5 / i3 / Xeon® /

•支持 DDR3 1600/1333/1066 非 ECC，非缓冲内存

和 CrossFireX TMB85 Pro4

•只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置

•支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，

•三个 VGA 输出选项： D-Sub、DVI-D 和 HDMI

•支持 HDMI 技术，60Hz 时最大分辨率达 1920x1200

•支持 DVI-D，60Hz 时最大分辨率达 1920x1200

•支持 D-Sub，60Hz 时最大分辨率达 1920x1200

•通过 HDMI（需要符合规格的 HDMI 监视器）支持 Auto

Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率

•通过 DVI-D and HDMI 端口支持 HDCP 功能

•通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD)

•具有内容保护功能的 7.1 CH 高清音频（Realtek ALC892 音

* 要配置 7.1 CH 高清音频，需要使用高清前面板模块和通

•支持 Intel® Remote Wake（远程唤醒）技术

•1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

•高清音频插孔 : 线路输入 / 前扬声器 / 麦克风

•4 x SATA3 6.0 Gb/s 接口，支持 NCQ、AHCI 和“热插拔”

•2 x SATA2 3.0 Gb/s 接口，支持 NCQ、AHCI 和“热插拔”

•2 x 机箱风扇接口 (2 x 4 针 )

•2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口）

•1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口）

•64Mb AMI UEFI Legal BIOS，具有多语言 GUI 支持

•驱动程序、实用程序、防病毒软件（试用版）、CyberLink

•CPU/ 机箱静音风扇（可以按照 CPU 温度自动调整机箱风

•电压监控： +12V、+5V、+3.3V、CPU Vcore

•ErP/EuP 支持（需要支持 ErP/EuP 的电源）

* 有关详细产品信息，请访问我们的网站： http://www.asrock.com

由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作系统

下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用 ASRock XFast

RAM 来利用 Windows® 不能使用的内存。132

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这

些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针

CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设

置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将

CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即

清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系

统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户

默认配置文件只在卸下 CMOS 电池后才会被清除。

清除 CMOS 开关具有与清除 CMOS 跳线相同的功能。B85 Pro4

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重置

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在

S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电

源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确

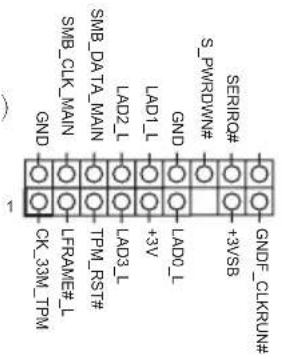

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些

请使用线缆将 HDMI VGA 卡的 SPDIF_OUT

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按

如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。

B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频面板

E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项卡，

调整 “Recording Volume”（录音音量）。

依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電

子信息產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭

露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染

或對人身、財產造成嚴重損害的期限。依上述規定，您可于本產品之印刷電路

板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板

若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格

X O O O O O X O O O O O O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。B85 Pro4

感謝您購買 ASRock B85 Pro4 主機板，本主機板經 ASRock 嚴格品管製作，是

一套讓人信賴的可靠產品。 本產品採耐用設計所展現的優異效能，完全符合

•ASRock B85 Pro4 主機板（ATX 尺寸）

•ASRock B85 Pro4 快速安裝指南

•ASRock B85 Pro4 支援光碟

•2 x Serial ATA (SATA) 資料纜線（選用）

•1 x I/O 面板外罩 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。 如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。 若您需 要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。 您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。 ASRock 網站 http:// www.asrock.com140

•支援 DDR3 1600/1333/1066 非 ECC、無緩衝記憶體

•支援 Intel® Extreme Memory Prole (XMP)1.3/1.2

•1 x PCI Express 3.0 x16 插槽 (PCIE2：x16 模式 )

•1 x PCI Express 2.0 x16 插槽 (PCIE4：x4 模式 )

•2 x PCI Express 2.0 x1 插槽

•僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-

in Visuals 及 VGA 輸出。

•支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、

MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影

像同步轉檔技術、Intel® InTruTM 3D、Intel® Clear Video

•三個 VGA 輸出選項： D-Sub、DVI-D 及 HDMI

•支援最高達 1920x1200 @ 60Hz 解析度的 HDMI 技術

•支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

•支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub

•支援使用 HDMI（需相容於 HDMI 監視器）的 Auto Lip

Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位元率音訊）

•支援含 DVI-D 及 HDMI 連接埠的 HDCP 功能

•支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray

•7.1 CH HD 音訊含內容保護（Realtek ALC892 音訊轉碼器）

* 若要設定 7.1 CH HD 音訊，必須使用 HD 前面板音訊模

組，並透過音訊驅動程式啟用多聲道音訊功能。

•1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）

•HD 音訊插孔： 線路輸入／前置喇叭／麥克風

•2 x 機殼風扇接頭 (2 x 4-pin)

•2 x USB 2.0 排針 ( 支援 4 USB 2.0 連接埠 )

•驅動程式、公用程式、防毒軟體 ( 試用版 )、CyberLink

•CPU ／機殼靜音風扇（允許按照 CPU 溫度自動調整機殼

•電壓監控： +12V、+5V、+3.3V、CPU Vcore

•相容 Microso® Windows® 8 / 8 64 位元 / 7 / 7 64 位元

•ErP/EuP Ready（需具備 ErP/EuP ready 電源供應器）

* 如需產品詳細資訊，請上我們的網站： http://www.asrock.com

在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實際記

憶體大小可能低於 4GB。 Windows® 64 位元作業系統則沒有此類限制。 您可使用

ASRock XFast RAM 運用 Windows® 無法使用的記憶體。144

圖例顯示設定跳線的方式。 當跳線帽套在針腳上時，該跳線為「短路」。 若

沒有跳線帽套在針腳上，該跳線為「開啟」。 圖例顯示當 3-pin 跳線的跳線蓋

套在 pin1 及 pin2 時，這兩個針腳皆為「短路」。

您可利用 CLRCMOS1 清除 CMOS 中的資料。 若要清除及重設系統參數為預

設設定，請先關閉電腦電源，再拔下電源供應器的電源線。 在等待 15 秒後，

請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。 不過，請不要在

更新 BIOS 後立即清除 CMOS。 若您需在更新 BIOS 後立即清除 CMOS，則必

須先重新啟動系統，然後於進行清除 CMOS 動作前關機。 請注意，只有在取

出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

清除 CMOS 開關擁有與清除 CMOS 跳線相同的功能。B85 Pro4

GND PWRBTN ( 電源開關 )：

連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方式。

連接至機殼前面板上的重設開關。 若電腦凍結且無法執行正常重新啟動，按下重設

連接至機殼前面板上的電源狀態指示燈。 系統正在運作時，此 LED 會亮起。 系統進

入 S1/S3 睡眠狀態時，LED 會持續閃爍。 系統進入 S4 睡眠狀態或關機 (S5) 時，LED

連接至機殼前面板上的硬碟活動 LED。 硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。 前面板模組主要是由電源開關、重設開關、電源

LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請

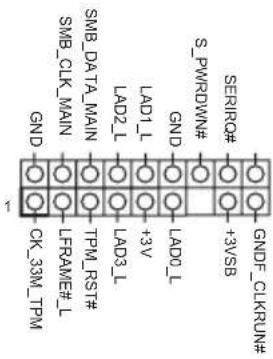

板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽套在

排針及接頭上，將造成主機板永久性的受損。146

請使用纜線將 HDMI VGA 卡的 SPDIF_

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援

HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。

若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。

B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。 您不需要在 AC’97 音訊面板

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
