B85 Pro4 - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de carte mère	ATX
Socket	LGA 1150
Chipset	Intel B85
Support de mémoire	DDR3, jusqu'à 32 Go
Slots PCI Express	1 x PCIe 3.0 x16, 2 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
Ports USB	USB 3.0 et USB 2.0
Connectivité réseau	LAN Gigabit
Audio	Codec audio 7.1
Dimensions	30.5 cm x 24.4 cm
Utilisation	Idéale pour les configurations de bureau et les jeux légers
Maintenance	Nettoyage régulier des composants, mise à jour du BIOS
Sécurité	Protection contre les surtensions, mise à jour du firmware recommandée
Informations générales	Compatible avec les processeurs Intel de 4ème génération

FOIRE AUX QUESTIONS - B85 Pro4 ASROCK

Comment installer la carte mère ASROCK B85 Pro4 ?

Pour installer la carte mère ASROCK B85 Pro4, commencez par monter le processeur dans le socket, puis insérez les barrettes de RAM dans les emplacements appropriés. Placez la carte mère dans le boîtier en alignant les trous de montage avec les entretoises, et vissez-la en place. Enfin, connectez les câbles d'alimentation et les périphériques.

Quels types de RAM sont compatibles avec la ASROCK B85 Pro4 ?

La carte mère ASROCK B85 Pro4 est compatible avec de la RAM DDR3, avec une capacité maximale de 32 Go et des vitesses allant jusqu'à 1600 MHz.

Comment mettre à jour le BIOS de la carte mère ASROCK B85 Pro4 ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Ensuite, copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au menu de configuration du BIOS en appuyant sur 'Del' ou 'F2' au démarrage. Utilisez l'outil 'Instant Flash' pour sélectionner le fichier et procéder à la mise à jour.

Que faire si la carte mère ne détecte pas le disque dur ?

Vérifiez d'abord les connexions SATA et d'alimentation du disque dur. Assurez-vous que le disque dur est bien alimenté et correctement connecté à la carte mère. Si le problème persiste, essayez de tester le disque dur sur un autre ordinateur ou de changer le port SATA sur la carte mère.

Comment résoudre les problèmes d'affichage avec la ASROCK B85 Pro4 ?

Si vous rencontrez des problèmes d'affichage, vérifiez que la carte graphique est bien installée dans le bon slot PCIe. Assurez-vous également que le câble vidéo est correctement connecté et que l'écran fonctionne. Si vous utilisez une carte graphique intégrée, essayez de retirer la carte graphique dédiée et de redémarrer l'ordinateur.

La carte mère ASROCK B85 Pro4 prend-elle en charge l'overclocking ?

La carte mère ASROCK B85 Pro4 prend en charge l'overclocking uniquement pour les processeurs déverrouillés (K-series) d'Intel. Assurez-vous que votre processeur est compatible et modifiez les paramètres d'overclocking dans le BIOS.

Comment résoudre des problèmes de redémarrage en boucle avec la carte mère ?

Des redémarrages en boucle peuvent être causés par des problèmes d'alimentation, des composants mal installés ou des conflits matériels. Vérifiez les connexions d'alimentation, retirez et réinstallez les barrettes de RAM et les cartes d'extension, et assurez-vous que tous les composants sont compatibles.

Où trouver les pilotes pour la carte mère ASROCK B85 Pro4 ?

Les pilotes pour la carte mère ASROCK B85 Pro4 peuvent être téléchargés depuis le site web officiel d'ASROCK, dans la section de support et de téléchargement. Sélectionnez votre modèle de carte mère pour accéder à tous les pilotes nécessaires.

MODE D'EMPLOI B85 Pro4 ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock B85 Pro4, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les specifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présence document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modele que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

1.2 Specifications

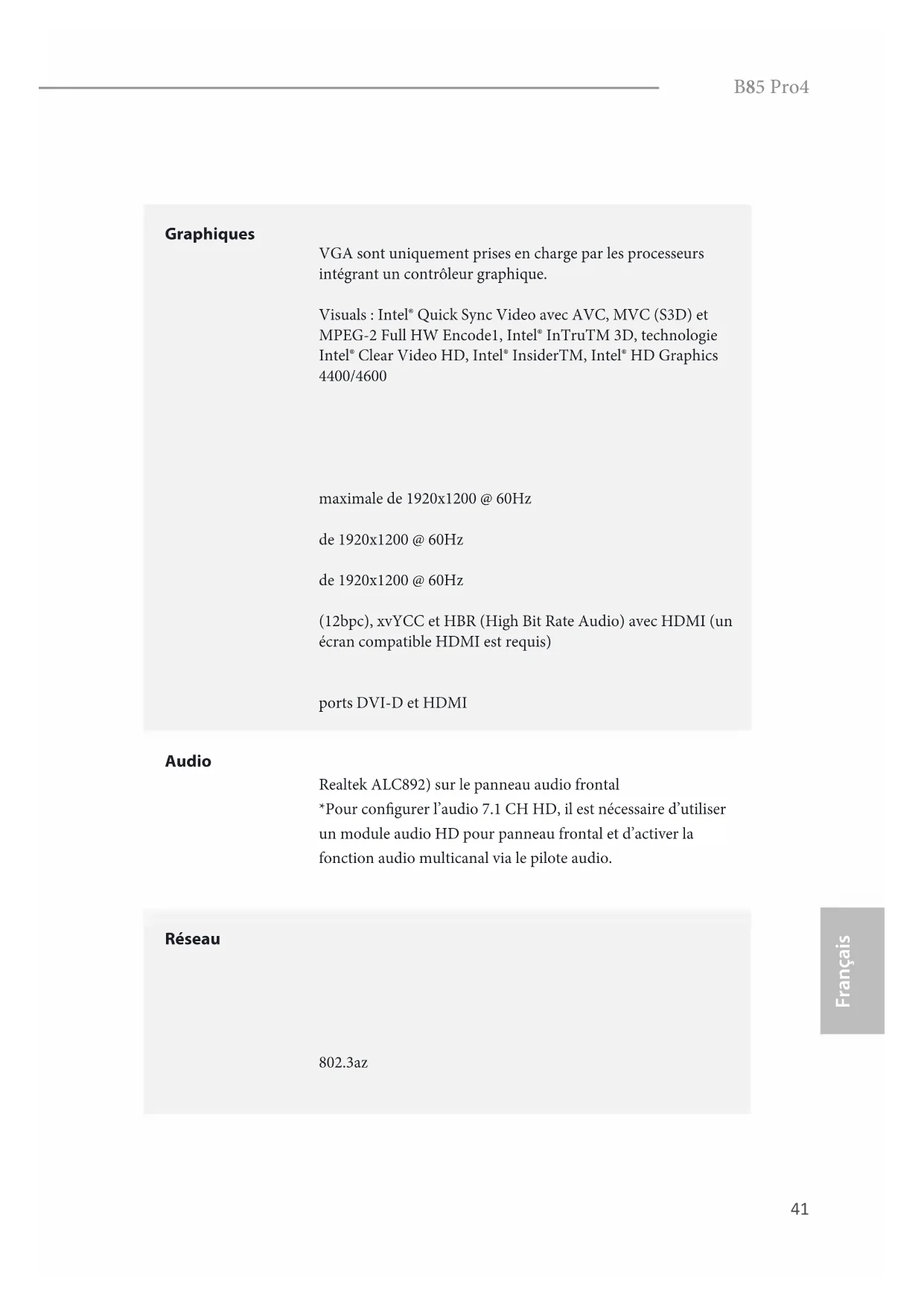

Plateforme

Proceseur

CoreTM i7 / i5 / i3 / Xeon / Pentium / Celeron* en package LGA1150

• Turbo Boost 2.0

Chipset

Memoire

1600/1333/1066

Fente

d'expansion

TM et CrossFireXTM

Graphiques

VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

Visuals: Intel Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel InTruTM 3D, technologie Intel Clear Video HD, Intel InsiderTM, Intel HD Graphics 4400/4600

maximale de 1920x1200 @ 60Hz

de 1920x1200 @ 60Hz

de 1920x1200@60Hz

(12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis)

ports DVI-D et HDMI

Audio

Realtek ALC892) sur le panneau audio frontal *Pour configurer l'audio 7.1 CH HD, il est nécessaire d'utiliser un module audio HD pour panneau frontal et d'activer la fonction audio multicanal via le pilote audio.

Réseau

802.3az

Connectique

du panneau

arrière

VITESSE)

/microphone

Stockage

NCQ, AHCI et « Hot Plug »

NCQ, AHCI et « Hot Plug »

Connectique

1 x 3 broches)

Caracteris

tiques du BIOS

graphique multilingue

CD inclus

version d'essaye CyberLink MediaEspresso 6.5, navigateur Google Chrome et barre d'outils, Start8

Surveillancedu matériel

Fan (permiet au ventilateur du chassis d'adapter sa vitesse de rotation automatiquement en fonction de la temperature du processeur)

chassis

CPU Vcore

Système d'exploitation

Certifications

• pour des informations détaillées de nos produits, veuilles visiter notre site : http://www.asrock.com

En raison de limitations dues au systeme d'exploitation, la capacité de mémoire utilisée sous Windows 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows* ne peut se servir.

1.3 Configuration des cavaliers (jumper)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est 'court-circuit'. Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est 'ouvert'. L'illustration représenté un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuites » si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS (CLRCMOS1) (voir p.1, No.21)

2_3 Fonction Clear CMOSPar défaut

CLRCMOS1 yous permit d'effacer les valeurs de la CMOS. Pour effacer les parametes du système et rétablier les valeurs par défaut, veuillez étéindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez notes que les paramètres mot de passer, date, heures et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

Le bouton Clear CMOS possé de la même fonction que le cavalier (jumper) Clear CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irremédiablement votre carte mère.

Embase du panneau système
(PANNEAU1 à 9 broches)
(voir p.1, No. 13)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'etat du système présents sur le chassis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les cables.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du chassin. Vous pouvez configurer la façon dont votre système doit s'arreter à l'aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du chassis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantation ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système):

pour brancher le témoin d'etat de l'alimentation du panneau frontal du chassis. Le LED est allumé lorsque le système fonctionné. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est étant lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du chassis. Le LED est allumé lorsquè le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du chassis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre chassis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Embase LED d'alimentation (PLED1 à 3 broches) (voir p.1, No. 15)	Veuillez brancher le LED d'alimentation du chassis sur cette embase pour in- diquer l'état d'alimentation du système.
Connecteurs Serial ATA2 (SATA2_0: voir p.1, No. 7) (SATA2_1: voir p.1, No. 8)	SATA2_0 SATA2_1	Ces deux connecteurs SATA2 sont compatibles avec les cables de données SATA pour les apparilés de stockage internes avec un taux de transfert maximal de 3,0 Go/s.
Connecteurs Serial ATA3 (SATA3_0: voir p.1, No. 9) (SATA3_1: voir p.1, No. 14) (SATA3_2: voir p.1, No. 11) (SATA3_3: voir p.1, No. 10)	SATA3_0 SATA3_1 SATA3_2	Ces quatre connecteurs SATA3 sont compatibles avec les cables de données SATA pour les apparilés de stockage internes avec un taux de transfert maximal de 6,0 Go/s.
Embases USB 2.0 (USB4_5 à 9 broches) (voir p.1, No. 18) (USB6_7 à 9 broches) (voir p.1, No. 17)	USB_PWR P+GND DUMMY 1 P- GND USB_PWR	En plus des deux ports USB 2.0 sur le panneau E/S, cette carte mère est dotée de deux em bases. Chaque embase USB 2.0 peut prénde en charge deux ports.
Embases USB 3.0 (USB3_2_3 à 19 broches) (voir p.1, No. 6)	VbusPlus IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_STX- IntA_PA_STX+ GND IntA_PA_D- IntA_PA_D+1 Dummy	En plus des quatre ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d'une embase supplémentaire. Chaque embase USB 3.0 peut prénde en charge deux ports.

Embase audio du panneau frontal (HD AUDIO1 à 9 broches) (voir p.1, No.24)

Cette embase sert au branchement des appeareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillage du chassis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du chassis pour installer votre système.

2. Si vous utilisez un panneau audio AC'97, veuilles le brancher sur l'embase audio du panneau frontal en procedant comme suit:

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutil de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, Sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement »

Embase du haut-parleur du chassin

(SPEAKER1 à 4 broches)
(voir p.1, No. 20)

Veuillez brancher le haut-parleur du chassis sur cette embase.

Connecteur sortie SPDIF (SPDIF_OUT1 à 2 brochées)

(voir p.1, No. 23)

Veuillez brancher le connecteur SPDIF_OUT d'une carte VGA HDMI sur cette embase à l'aide d'un cable.

Connecteurs du chassis et de l'alimentation du ventilateur

(CHA_FAN1 à 4 broches)
(voir p.1, No. 12)

(CHA_FAN2 à 3 broches)
(voir p.1, No. 25)

(PWR_FAN1 à 3 broches)
(voir p.1, No.1)

Veuillez brancher les cables du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 26)	GND + 12V CPU_FAN_SPEED FAN_SPEED_CONTROL	Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broch- es. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuilles le brancher sur la Broche 1-3.
(CPU_FAN2 à 3 broches) (voir p.1, No. 27)	GND + 12V CPU_FAN_speed	Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuilles effectuer les branchements sur la Broche 1 et la Broche 13.
Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 5)	12 24 1 13	Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuilles effectuer les branchements sur la Broche 1 et la Broche 13.
Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 2)	8 5 4 1	Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuilles effectuer les branchements sur la Broche 1 et la Broche 5.
Embase pour module infrarouge (IR1 à 5 broches) (voir p.1, No. 19)	IRTX +5VSB DUMMY I GND IRRX	Cette embase prend en charge un module sans-fil d'émission et de réception infrarouge optionnel.
Embase pour port série (COM1 à 9 broches) (voir p.1, No. 22)	RRXD1 DDRTR#1 DDSR#1 CCTS#1 GND RRTS#1 TTXD1 DDCCD#1	Cette embase COM1 prend en charge un module de port série.

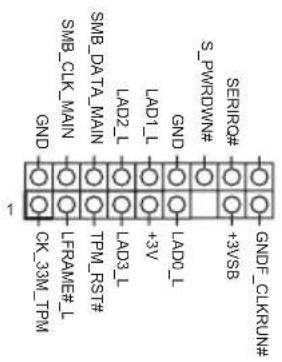

Embase TPM

(TPMS1 à 17 broches)

(voir p.1, No. 16)

Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvé-garder clés, certificates numériques, mots de passer et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protégger les identités numériques et de préserver l'intégrité de la plateforme.

1 Introduzione
