MANUALE UTENTE Q2900ITX ASROCK

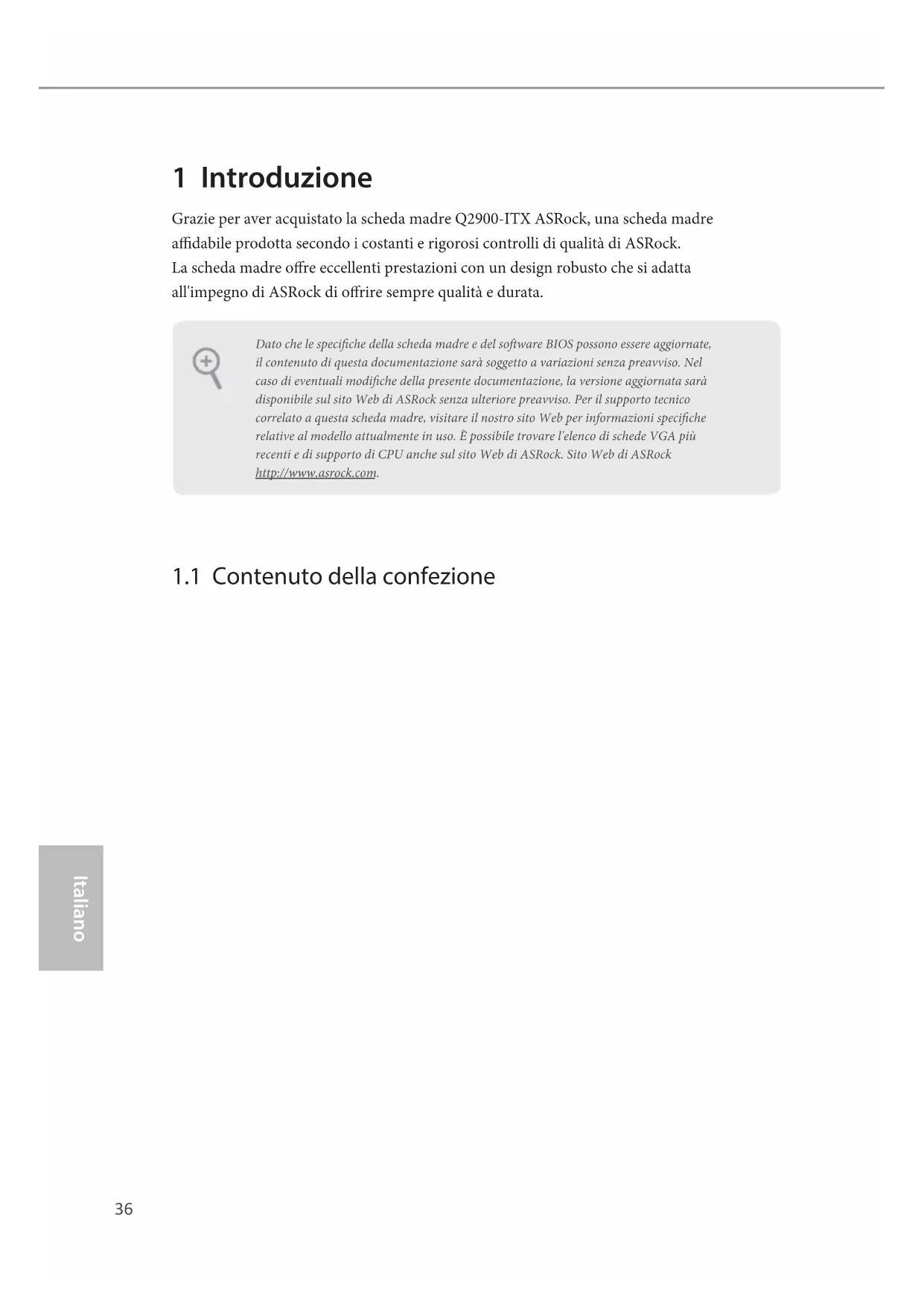

Grazie per aver acquistato la scheda madre Q2900-ITX ASRock, una scheda madre

adabile prodotta secondo i costanti e rigorosi controlli di qualità di ASRock.

La scheda madre ore eccellenti prestazioni con un design robusto che si adatta

all'impegno di ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

•Scheda madre Q2900-ITX ASRock (fattore di forma Mini-ITX)

•Guida rapida di installazione Q2900-ITX ASRock

•CD di supporto Q2900-ITX ASRock

•2 x cavi dati Serial ATA (SATA) (opzionali)

•1 x mascherina metallica posteriore I/O

•1 x Vite per modulo WiFi Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.37

•Fattore di forma Mini-ITX

•Design di condensatore solido

•Circuito in vetro ad alta densità

•Processore Intel® Quad-Core Pentium® J2900 (2.41 GHz)

•Tecnologia con memoria DDR3/DDR3L a doppio canale

•Supporta la memoria DDR3/DDR3L 1333/1066 non ECC,

•Capacità max. della memoria di sistema: 16 GB (si veda la

* Se è installato un solo modulo SO-DIMM, installalo in DDR3_

•DirectX 11.0, Pixel Shader 5.0

•Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI

•Supporta HDMI con una risoluzione max. no a 1920 x 1200 a

•Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a

•Supporta D-Sub con una risoluzione max. no a 1920 x 1200 a

•Supporta la funzione HDCP con porte DVI-D e HDMI

•Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte

•Supporto protezione da sovratensione (protezione completa

ASRock dai picchi di corrente)

•Supporta Wake-On-LAN

•Supporto la protezione da fulmini/scariche elettrostatiche

(ESD) (protezione completa ASRock dai picchi di corrente)

•Supporta il rilevamento cavo LAN

•Supporta Energy Ecient Ethernet 802.3az

•1 x porta tastiera PS/2

•1 x porta uscita SPDIF ottico

•2 x porte USB 2.0 (Supporto della protezione da scariche

elettrostatiche (ESD) (protezione completa ASRock dai picchi

•2 x porte USB 3.0 (Supporto della protezione da scariche

elettrostatiche (ESD) (protezione completa ASRock dai picchi

•2 x connettori SATA2 3,0 Gb/s, supporta le funzioni NCQ,

•2 x connettori SATA3 6,0 Gb/s ASMedia ASM1061, supporta le

funzioni NCQ, AHCI e Hot Plug

•1 x header di intrusione nello chassis39

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

A causa della limitazione, l'eettiva dimensione della memoria può essere inferiore a 4

GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi ope-

rativi Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può utilizzare.

•1 x connettore ventola CPU (3 pin)

•1 x connettore ventola chassis (3 pin)

•1 x connettore alimentazione ATX a 24 pin

•1 x connettore audio pannello anteriore

•1 x header USB 2.0 (supporta 2 porte USB 2.0) (Supporto

della protezione da scariche elettrostatiche (ESD) (protezione

completa ASRock dai picchi di corrente))

•1 x header USB 3.0 (supporta 2 porte USB 3.0) ASMedia

ASM1074 (Supporto della protezione da scariche elettrostatiche

(ESD) (protezione completa ASRock dai picchi di corrente))

•64Mb AMI UEFI Legal BIOS con interfaccia di supporto

•Tachimetro CPU/chassis

•Ventola silenziosa CPU/chassis (consente l'autoregolazione

della velocità della ventola dello chassis mediante la

temperatura della CPU)

•Controllo multivelocità della ventola di CPU/chassis

•Rilevamento CASE OPEN

•Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

•ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)40

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio

del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è

posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra

un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del

jumper è posizionato su questi 2 pin.

Jumper per azzerare la

(vedere pag. 1, n. 13)

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e

reimpostare i parametri del sistema alla congurazione predenita, spegnere il

computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15

secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3

su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver

aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del

BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire

l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo

predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

Azzerare la CMOSpredenito

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS

"Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.41

1.4 Header e connettori sulla scheda

Header sul pannello del

(vedere pag. 1, n. 7)

Collegare l'interruttore

l'interruttore di reset e

l'indicatore dello stato del

sistema sullo chassis su

questo header secondo

la seguente assegnazione

dei pin. Annotare i pin

positivi e negativi prima di

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile

congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore

di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il

LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il

sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova

nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso

quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo

di pannello anteriore è composto principalmente da interruttore di alimentazione,

interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc.

Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi

che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente.

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del

jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header

e connettori provocherà danni permanenti alla scheda madre.

GND RESET#PWRBTN#PLED-PLED+ GND HDLED-HDLED+ 1

Questi due connettori

SATA2 supportano cavi

dati SATA per dispositivi

di archiviazione interna,

trasferimento dati no a 3,0

Connettori Serial ATA3

vedere pag.1, n. 15)

vedere pag.1, n. 16)

Questi due connettori

SATA3 supportano cavi

dati SATA per dispositivi

di archiviazione interna,

trasferimento dati no a 6,0

(vedere pag. 1, n. 4)

Oltre alle due porte USB

2.0 sul pannello I/O, su

questa scheda madre vi è

un header. Ciascun header

USB 2.0 può supportare

(vedere pag. 1, n. 5)

Oltre alle due porte USB

3.0 sul pannello I/O, su

questa scheda madre vi è

un header. Ciascun header

USB 3.0 può supportare

(vedere pag. 1, n. 18)

Questo header serve a

collegare i dispositivi

audio al pannello audio

Q2900-ITX Collettore casse telaio

Collegare le casse del telaio

Connettore della ventola

(vedere pag. 1, n. 8)

Collegare il cavo della

ventola al connettore della

ventola e far corrispondere

il lo nero al pin di terra.

Connettori della ventola

(vedere pag. 1, n. 1)

Collegare il cavo della

ventola al connettore della

ventola e far corrispondere

il lo nero al pin di terra.

(vedere pag. 1, n. 3)

Questa scheda madre è

dotata di un connettore

di alimentazione ATX

a 24 pin. Per utilizzare

un'alimentazione ATX a

20 pin, collegarla lungo il

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello

sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni

presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello

anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario

collegarli per il pannello audio AC’97.

E. Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di

controllo Realtek e regolare il “Volume di registrazione”.

Header di intrusione nello

(vedere pag. 1, n. 12)

Questa scheda madre supporta la

funzionalità di rilevamento CASE OPEN che rileva se il coperchio

dello chassis è stato rimosso.

Questa funzione richiede uno

chassis con caratteristiche di

rilevamento di intrusione nello

(vedere pag. 1, n. 10)

Questo connettore supporta il

sistema Trusted Platform Module

(TPM), che può archiviare in

modo sicuro chiavi, certicati

digitali, password e dati. Un

sistema TPM permette anche di

potenziare la sicurezza della rete,

di proteggere identità digitali

e di garantire l'integrità della

Header porta seriale

(vedere pag. 1, n. 14)

supporta un modulo di

Header porta di stampa

(vedere pag. 1, n. 17)

Si tratta di un'interfaccia

per il cavo della porta di

stampa che consente una

comoda connessione ai

dispositivi della stampante.
