MANUALE UTENTE 970 Extreme3 ASROCK

- 1 x LED di accensione

LED di accensione Collegare il LED di accensione

chassi per indicare lo stato di

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

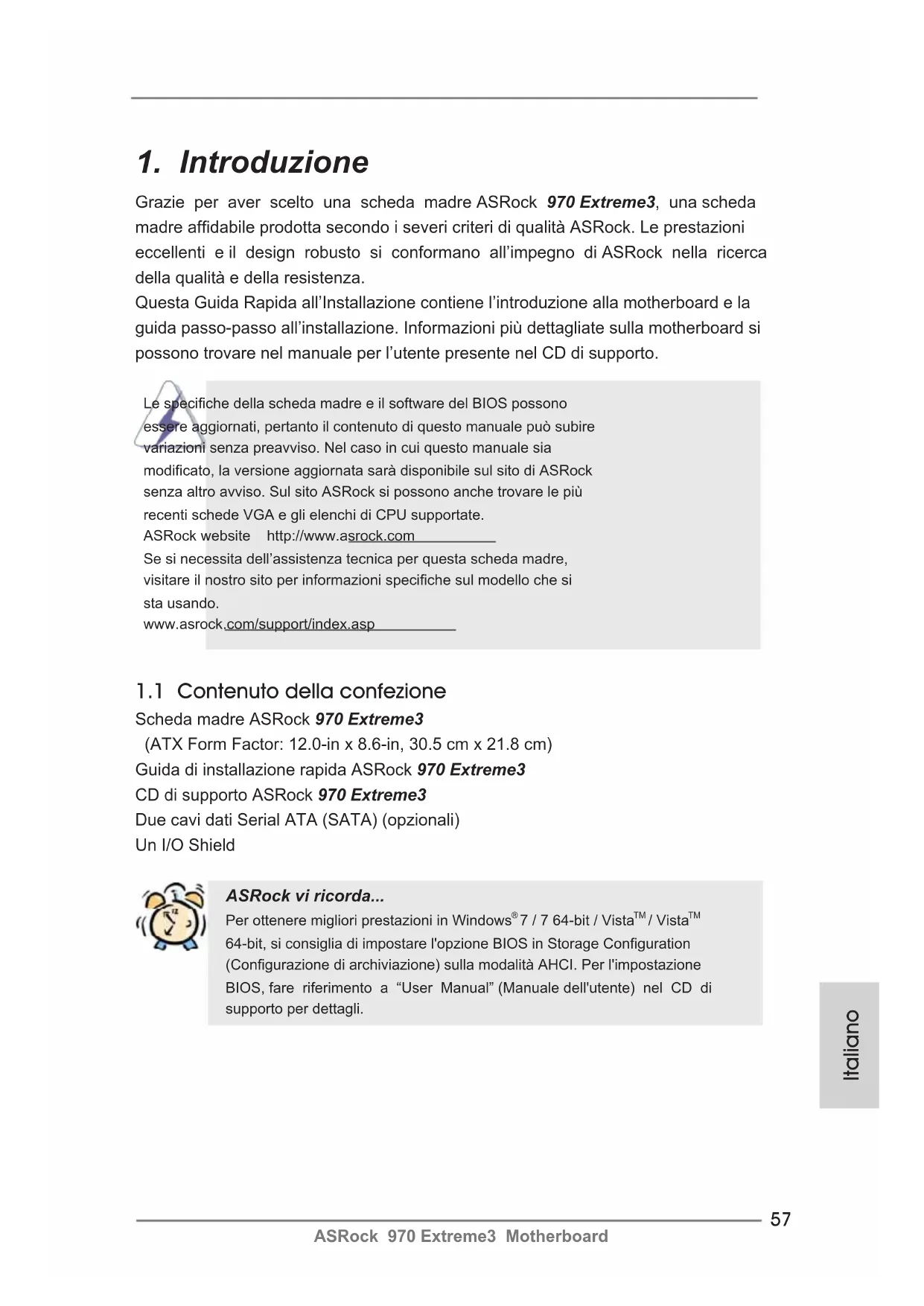

Grazie per aver scelto una scheda madre ASRock 970 Extreme3, una scheda

madre afdabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni

eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca

della qualità e della resistenza.

Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la

guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si

possono trovare nel manuale per l’utente presente nel CD di supporto.

Le speciche della scheda madre e il software del BIOS possono

essere aggiornati, pertanto il contenuto di questo manuale può subire

variazioni senza preavviso. Nel caso in cui questo manuale sia

modicato, la versione aggiornata sarà disponibile sul sito di ASRock

senza altro avviso. Sul sito ASRock si possono anche trovare le più

recenti schede VGA e gli elenchi di CPU supportate.

ASRock website http://www.asrock.com

Se si necessita dell’assistenza tecnica per questa scheda madre,

visitare il nostro sito per informazioni speciche sul modello che si

www.asrock.com/support/index.asp

1.1 Contenuto della confezione

Scheda madre ASRock 970 Extreme3

(ATX Form Factor: 12.0-in x 8.6-in, 30.5 cm x 21.8 cm)

Guida di installazione rapida ASRock 970 Extreme3

CD di supporto ASRock 970 Extreme3

Due cavi dati Serial ATA (SATA) (opzionali)

ASRock vi ricorda...

Per ottenere migliori prestazioni in Windows

64-bit, si consiglia di impostare l'opzione BIOS in Storage Conguration

(Congurazione di archiviazione) sulla modalità AHCI. Per l'impostazione

BIOS, fare riferimento a “User Manual” (Manuale dell'utente) nel CD di

supporto per dettagli.58

ASRock 970 Extreme3 Motherboard

Piattaforma - ATX Form Factor: 12.0-in x 8.6-in, 30.5 cm x 21.8 cm

- Design condensatore compatto (condensatori a conduttore in

polimero di alta qualità realizzati al 100% in Giappone)

Processore - Supporto di processori Socket AM3+

- Supporto di processori Socket AM3: AMD Phenom

/ X3 / X2 (fatta eccezione per 920 / 940) / Athlon II X4 / X3 / X2

- CPU Otto-Core Ready

- Supporto UCC (Unlock CPU Core) (vedi ATTENZIONE 1)

- Struttura di fase con alimentazione V4 + 1

- Supporta CPU no a 140 W

- Capacità massima della memoria di sistema: 32GB

Slot di - 2 x alloggiamenti PCI Express 2.0 x16

espansione (PCIE2: modalità x16; PCIE4: modalità x4)

- 2 x slot PCI Express 2.0 x1

- Supporta il rilevamento cavo LAN Italiano59

I/O - 1 x porta PS/2 per tastiera

- 1 x Porta coassiale SPDIF Out

- 1 x Porta ottica SPDIF Out

- 4 x porte USB 2.0 già integrate

- 2 x porte USB 3.0 già integrate

- 1 x Connettore eSATA3

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e

- Connettore HD Audio: cassa laterale / cassa posteriore /

cassa centrale / bassi / ingresso linea / cassa frontale /

microfono (vedi ATTENZIONE 6)

SATA3 - 5 x connettori SATA3 6,0 Gb/s, supporto di RAID (RAID 0,

RAID 1, RAID 5 e RAID 10) e delle funzioni NCQ, AHCI e “Hot

USB 3.0 - 2 x porte USB 3.0 posteriori amministrate dal controller

Etron EJ168A, supporto di USB 1.0/2.0/3.0 no a 5Gb/s

Connettori - 5 x connettori SATA3 6.0Go/s

- 1 x Collettore modulo infrarossi

- 1 x Connettore modulo infrarosso consumer

- 1 x collettore porta COM

- 1 x Header HDMI_SPDIF

- 1 x LED di accensione

- Connettore CPU/Chassis/Alimentazione ventola

- 24-pin collettore alimentazione ATX

- 8-pin connettore ATX 12V

- Connettore audio sul pannello frontale

- 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0)

BIOS - 32Mb AMI UEFI Legal BIOS con interfaccia di supporto

- Regolazione multi-voltaggio CPU, VCCM, NB, SB CD di - Driver, utilità, software antivirus (Versione dimostrativa),

ASRock 970 Extreme3 Motherboard

ca speciale (vedi ATTENZIONE 7)

- ASRock Instant Boot

- ASRock Instant Flash (vedi ATTENZIONE 8)

- Caricatore ASRock APP Charger (vedi ATTENZIONE 9)

- ASRock XFast USB (vedi ATTENZIONE 10)

- ASRock XFast LAN (vedi ATTENZIONE 11)

- Tecnologia ASRock On/Off Play (vedi ATTENZIONE 12)

- Stepless control per frequenza del processore

(vedi ATTENZIONE 13)

- ASRock U-COP (vedi ATTENZIONE 14)

- Boot Failure Guard (B.F.G.)

- Turbo UCC Monitoraggio - Sensore per la temperatura del processore

Hardware - Sensore temperatura scheda madre

- Indicatore di velocita per la ventola del CPU/Chassis/

- Ventola CPU/chassis silenziosa

- Ventola CPU/chassis con controllo di varie velocità

lità SO / XP / XP 64 bit

Certicazioni - FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione predis

posta per il sistema ErP/EuP) (vedi ATTENZIONE 15)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

ASRock 970 Extreme3 Motherboard

AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche

la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Over-

clocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking

può inuenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle

periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi

non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.

1. La funzione ASRock UCC (Unlock CPU Core, Sblocca CPU Core) sem-

plica l’attivazione della CPU AMD. È una semplice voce d’attivazione

delle opzioni UEFI chiamata “Unlock CPU Core” (Sblocca CPU Core) che

permette di sbloccare il core CPU extra per sfruttare un’immediata acce-

lerazione delle prestazioni. Quando la funzione UCC è abilitata, la CPU

dual-core o triple-core CPU aumenta alla velocità di una CPU quad-core,

ed alcune CPU, includendo le quad-core, possono anche aumentare le

dimensioni della cache L3 no a 6MB, e questo signica che le prestazioni

CPU sono migliorate ad un prezzo conveniente. Si prega di notare che

la funzione UCC è supportata solo da CPU AM3/AM3+; inoltre, non tutte

le CPU AM3/AM3+ supportano questa funzione perché il core nascosto

(hidden) di alcune CPU potrebbe non funzionare in modo appropriato.

2. Questa scheda madre supporta la tecnologia overclocking “slegata”.

Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 27.

3. Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima

di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere

la guida all’installazione dei moduli di memoria, a pagina 14, per seguire

un’installazione appropriata.

4. Il fatto che la velocità della memoria da 2100/1866/1800/1600MHz sia

supportata o meno, dipende dagli AM3/AM3+ CPU utilizzati. Se si desidera

adottare il modulo di memoria DDR3 2100/1866/1800/1600 su questa

scheda madre, fare riferimento all’elenco delle memorie supportate nel

nostro sito web per scoprire quali sono i moduli compatibili. La DDR3 1866

del modo non OC è supportata dalla CPU AM3+.

Sito web ASRock http://www.asrock.com

5. A causa delle limitazioni del sistema operativo, le dimensioni effettive della

memoria possono essere inferiori a 4GB per l’accantonamento riservato

all’uso del sistema sotto Windows

CPU 64-bit, non c’è tale limitazione.

6. Questa scheda madre supporta l’ingresso stereo e mono per il microfono.

Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e

8 canali per l’uscita audio. Controllare la tavola a pagina 3 per eseguire il

collegamento appropriato.62

ASRock 970 Extreme3 Motherboard

7. L’utilità AXTU (ASRock Extreme Tuning Utility) è uno strumento tutto in

uno per regolare varie funzioni del sistema in un’interfaccia

facile da usare che include monitoraggio hardware, controllo ventola,

overclocking, OC DNA ed IES. Hardware Monitor (Monitoraggio hardwa-

re) mostra le letture principali del sistema. Fan Control (Controllo ventola)

mostra la velocità e la temperatura che possono essere regolate. Over-

clocking permette di eseguire l’overclocking della frequenza della CPU

per ottenere le prestazioni ottimali del sistema. OC DNA permette di salvare le impostazioni OC come un pro lo da

condividere con gli amici! Gli amici possono scaricare il pro lo OC sul

loro sistema operativo per ottenere le stesse impostazioni OC Il regola-

tore di tensione di IES (Intelligent Energy Saver) può ridurre il numero di

fasi d’uscita per migliorare l’ef cienza quando i core CPU sono inattivi

senza sacri care le prestazioni di computazione. Vistare il nostro per

informazioni sulle procedure operative dell’utilità AXT

(ASRock Extreme Tuning Utility).

Sito ASRock: http://www.asrock.com

8. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.

Questo comodo strumento d’aggiornamento del BIOS permette di aggior-

nare il sistema BIOS senza accedere a sistemi operativi come MS-DOS

. Con questa utilità, si può premere il tasto <F6> durante il

POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In-

stant Flash. Avviare questo strumento e salvare il nuovo le BIOS nell’unità

Flash USB, dischetto (disco oppy) o disco rigido; poi si può aggiornare il

BIOS con pochi clic, senza preparare altri dischetti (dischi oppy) o altre

complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco

rigido devono usare il File System FAT32/16/12.

9. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,

come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione

meravigliosa: ASRock APP Charger. Basta installare il driver APP Char-

ger per caricare l’iPhone più rapidamente rispetto al computer, con una

velocità maggiore del 40%. ASRock APP Charger permette di caricare

simultaneamente molti dispositivi Apple in modo rapido e supporta anche il

caricamento continuato quando il PC accede alla modalità di Standby (S1),

Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una

volta installato il driver APP Charger si otterranno prodigi e comodità mai

10. ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi-

viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.

11. ASRock XFast LAN offre un accesso a Internet più veloce, che compren-

de i seguenti beneci. Priorità alle applicazioni LAN: è possibile congu-

rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere

nuovi programmi. Minore latenza nei giochi: dopo avere impostato la

priorità dei giochi su un livello più alto, la latenza dei giochi può essere

minore. Congurazione del trafco: è possibile seguire video HD su

Youtube e scaricare le contemporaneamente. Analisi in tempo reale dei

dati: grazie alla nestra di stato, è possibile riconoscere con facilità quali

dati si stanno trasferendo in streaming.

12. La tecnologia ASRock On/Off Play consente agli utenti di godere di una

esperienza audio eccezionale tramite i dispositivi audio portatili come i

lettori MP3 o il cellulare sul proprio PC, anche quando il PC è spento (op-

pure in modalità ACPI S5)! Questa scheda madre fornisce inoltre un cavo

audio libero da 3,5 mm (opzionale) che garantisce agli utenti l’ambiente

di elaborazione più comodo.

13. Anche se questa motherboard offre il controllo stepless, non si consiglia di

effettuare l’overclocking. L’uso di frequenze diverse da quelle raccomanda-

te per il bus CPU possono provocare l’instabilità del sistema o danneggiare

14. Se il processore si surriscalda, il sistema si chiude automaticamente. Prima

di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre

funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per

migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta

siliconica tra il processore e il dissipatore quando si installa il sistema.

15. EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,

era una normativa emanata dall’Unione Europea che deniva il consumo

energetico del sistema completo. In base all’EuP, l’alimentazione totale

del sistema completo deve essere inferiore a 1,00 W quando è spento.

Per soddisfare la norma EuP sono necessari un alimentatore e una sche-

da elettrica predisposti EuP. In base ai suggerimenti Intel l’alimentatore

predisposto EuP deve soddisfare lo standard secondo cui l’efcienza

energetica in standby di 5 v è più alta del 50% con un consumo di corren-

te di 100 mA. Per la scelta di un’alimentatore predisposto EuP consiglia-

mo di vericare ulteriori dettagli con il produttore.64

ASRock 970 Extreme3 Motherboard

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

parametri del sistema sulla congurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, prolo utente predenito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

to CMOS Impostazione

ASRock 970 Extreme3 Motherboard

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATA3 Questi cinque connettori Serial

(SATA3_1: vedi p.2 Nr. 17)

ATA3 (SATA3) supportano cavi

dati SATA per dispositivi di

(SATA3_3: vedi p.2 Nr. 16)

immagazzinamento interni.

ATA3 (SATA3) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATA3

attuale permette velocità di

trasferimento dati no a

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

predenite nel pannello I/O, la

scheda madre dispone di

tre intestazioni USB 2.0.

Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

di dati SATA può essere

collegata al disco rigido SATA /

SATAII / SATA3 o al connettore

di SATAII / SATA3 su questa

ASRock 970 Extreme3 Motherboard

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

connessione facile e controllo

dei dispositivi audio. J _S EN SEO UT 2_ L 1 M IC _R ETP RE SE NC E# GND O UT 2_ RM IC 2_ RM IC 2_ LOUT_RET Connettore modulo infrarosso consumer Questo connettore può essere

utilizzato per collegare

Collettore modulo infrarossi Questo collettore supporta

moduli ad infrarossi optional

per la trasmissione e la

ricezione senza li.

1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Denition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

Sistema operativo Windows

Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

clic su “FrontMic” (Microfono frontale).

Sistema operativo Windows

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

controllo Realtek. Regolare la voce “Recording Volume” (Volume

Collettore pannello di sistema Questo collettore accomoda

diverse funzioni di sistema

ASRock 970 Extreme3 Motherboard

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin denita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può congurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta

corrispondere in modo appropriato.

Collettore casse telaio Collegare le casse del telaio a

LED di accensione Collegare il LED di accensione

chassi per indicare lo stato di

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

corrispondenti connettori

facendo combaciare il cavo

nero col pin di terra. La velocità

della ventola CHA_FAN1/2/3

può essere controllata tramite

Connettore ventolina CPU Collegare il cavo della ventolina

CPU a questo connettore e far

combaciare il lo nero al pin

Connettore alimentazione ATX Collegare la sorgente

d’alimentazione ATX a questo

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in

grado di funzionare anche senza la funzione di controllo della velocità

della ventola. Se si intende collegare la ventola CPU a 3 piedini al

connettore della ventola CPU su questa scheda madre, collegarla ai

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

ASRock 970 Extreme3 Motherboard

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX

12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una

fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura

elettrica 4-pin ATX 12V, prego collegare la presa elettrica

Installazione elettrica 4-Pin ATX 12V Connettore ATX 12 V Collegare un alimentatore ATX

12 V a questo connettore.

uscita audio SPDIF su scheda

HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda

VGA HDMI a questo header.

Collettore porta COM Questo collettore porta COM è

utilizzato per supportare il

modulo porta COM. 5 18 45 18 470

ASRock 970 Extreme3 Motherboard

2. Informazioni sul BIOS La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il

computer, premi <F2> o <Del> durante il Power-On-Self-Test (POST) della Setup

utility del BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il

BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o

premi il tasto di reset sullo chassis del sistema. Per informazioni più dettagliate circa

il Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF le) contenuto nel cd

3. Software di supporto e informazioni su

CD Questa scheda madre supporta vari sistemi operativi Microsoft

64-bit / XP / XP 64-bit. Il CD di supporto a corredo della

scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche

Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata

nel computer, apparirà automaticamente il Menù principale. Se il Menù principale

non appare automaticamente, posizionarsi sul le “ASSETUP.EXE” nel CESTINO

del CD di supporto e cliccare due volte per visualizzare i menù.
