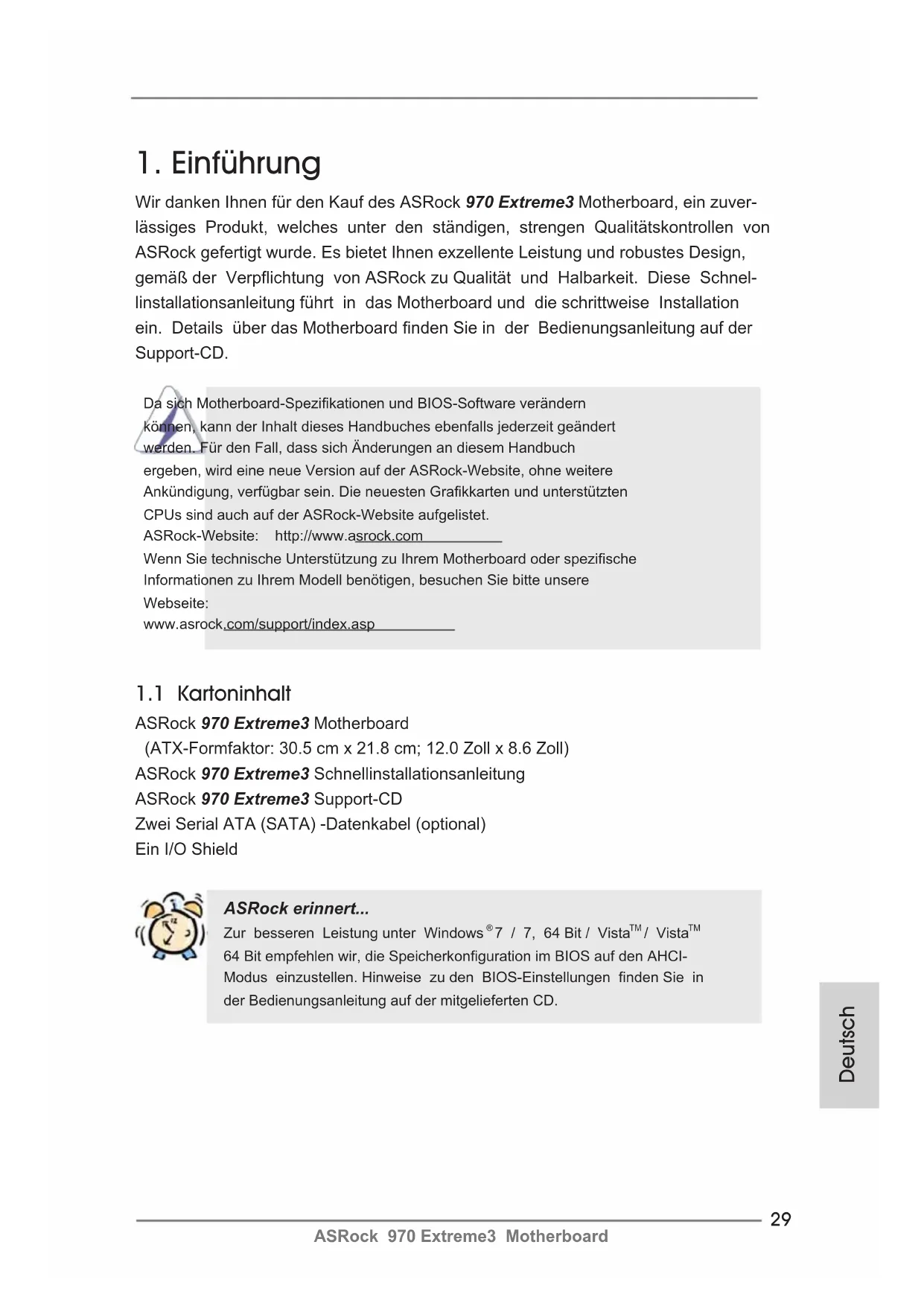

Wir danken Ihnen für den Kauf des ASRock 970 Extreme3 Motherboard, ein zuver-

lässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von

ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design,

gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel-

linstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard nden Sie in der Bedienungsanleitung auf der

Da sich Motherboard-Spezikationen und BIOS-Software verändern

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

Ankündigung, verfügbar sein. Die neuesten Grakkarten und unterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

Zur besseren Leistung unter Windows

64 Bit empfehlen wir, die Speicherkonguration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.30

ASRock 970 Extreme3 Motherboard

- Alle Feste Kondensatordesign (100% in Japan gefertigte,

erstklassige leitfähige Polymer-Kondensatoren)

CPU - Unterstützung von Socket AM3+-Prozessoren

- Unterstützung von Socket AM3-Prozessoren: AMD Phenom

TM II X6 / X4 / X3 / X2 (außer 920 / 940) / Athlon X4 /

X3 / X2 / Sempron-Prozessor

- Acht-Kern-CPU-bereit

- Unterstützt UCC (Unlock CPU Core) (siehe VORSICHT 1)

- V4 + 1-Stromphasendesign

- Unterstützt CPU bis 140W

- Unterstützt Cool ‘n’ Quiet

-Technologie von AMD

- FSB 2400 MHz (4.8 GT/s)

- Unterstützt Untied-Übertaktungstechnologie

- Unterstützt Hyper-Transport- 3.0 Technologie (HT 3.0)

Chipsatz - Northbridge: AMD 970

- Southbridge: AMD SB950

Speicher - Unterstützung von Dual-Kanal-Speichertechnologie

- 4 x Steckplätze für DDR3

/1333/1066/800 non-ECC, ungepufferter Speicher

- Max. Kapazität des Systemspeichers: 32GB

Erweiterungs- - 2 x PCI-Express-2.0-x16-Steckplätze

Steckplätze (PCIE2: x16-Modus; PCIE4: x4-Modus)

- 2 x PCI Express 2.0 x1-Steckplätze

- 2 x PCI -Steckplätze

- Unterstützt AMD TM Quad CrossFireX TM

und CrossFireX TM Audio - 7.1

CH HD Audio mit dem Inhalt Schutz

(Realtek ALC892 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

- Unterstützt THX TruStudio

TM LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Unterstützt Wake-On-LAN

- Unterstützt LAN-Kabelerkennung

ASRock 970 Extreme3 Motherboard

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt PXE E/A-Anschlüsse I/O Panel

an der - 1 x PS/2-Mausanschluss

Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x Koaxial-SPDIF-Ausgang

- 1 x optischer SPDIF-Ausgang

- 4 x Standard-USB 2.0-Anschlüsse

- 2 x Standard-USB 3.0-Anschlüsse

- 1 x eSATA3-Anschluss

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

- HD Audiobuchse: Lautsprecher seitlich / Lautsprecher

hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne /

Mikrofon (siehe VORSICHT 6)

SATA3 - 5 x SATA 3-Anschluss mit 6,0 Gb/s, unterstützt RAID-

(RAID 0, RAID 1, RAID 5 und RAID 10), NCQ-, AHCI- und

„Hot Plugging“-Funktionen

USB3.0 - 2 x USB 3.0-Ports an der Rückseite durch Etron EJ168A,

unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

Anschlüsse - 5 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrarot-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x Betriebs-LED-Header

- CPU/Gehäuse/Stromlüfter-Anschluss

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

BIOS - 32Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

Eigenschaft (siehe VORSICHT 7)

- ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 8)

- ASRock APP Charger (siehe VORSICHT 9)

- ASRock XFast USB (siehe VORSICHT 10)

- ASRock XFast LAN (siehe VORSICHT 11)

- ASRock ein/aus-Wiedergabetechnologie

- Schrittloser CPU-Frequenz-Kontrolle

- ASRock U-COP (siehe VORSICHT 14)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Turbo UCC Hardware Monitor - CPU-Temperatursensor

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Stromlüfter

- CPU-/Gehäuselüftergeräuschdämpfung

- Mehrstuge Geschwindigkeitsteuerung für CPU-/

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

Betriebssysteme - Unterstützt Microsoft

64-Bit / XP / XP 64-Bit

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

WARNUNG Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden

der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von

Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die

Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems

beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen

keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wur-

1. Die ASRock UCC-Funktion (Unlock CPU Core; zu Deutsch: CPU-Kern

freigeben) vereinfacht die AMD-CPU-Aktivierung. Zur Freigabe des zusätzli-

chen CPU-Kerns müssen Sie lediglich die UEFI-Option „Unlock CPU Core“

(zu Deutsch: CPU-Kern freigeben) umschalten – schon protieren Sie von

einem Leistungsschub. Wenn die UCC-Funktion aktiviert ist, rüstet die Dual-

Core- oder Triple-Core-CPU auf eine Quad-Core-CPU auf – einige CPUs

(inklusive Quad-Core) können zudem die L3-Cache-Größe auf bis zu 6 MB

anheben; das bedeutet verbesserte CPU-Leistung zu einem geringeren

Preis. Bitte beachten Sie, dass die UCC-Funktion nur bei AM3/AM3+-CPUs

einsetzbar ist; die Unterstützung besteht jedoch aufgrund möglicher Fehl-

funktionen des verborgenen Kerns einiger CPUs auch nicht zwangsläug

bei jeder AM3/AM3+-CPU.

2. Dieses Motherboard unterstützt die Untied-Übertaktungstechnologie.

Unter “Entkoppelte Übertaktungstechnologie” auf Seite 27 nden Sie detail-

lierte Informationen.

Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die

Installationsanleitung für die Speichermodule auf Seite 14 zwecks richtiger

Installation gelesen haben.

4. Ob die Speichergeschwindigkeit 2100/1866/1800/1600 MHz unter-

stützt wird, hängt von der von Ihnen eingesetzten AM3/AM3+-CPU ab.

Schauen Sie bitte auf unseren Internetseiten in der Liste mit unterstütz-

ten Speichermodulen nach, wenn Sie DDR3 2100/1866/1800/1600-Spei-

chermodule einsetzen möchten. AM3+ CPU unterstützt DDR3 1866 ohne

Übertaktung (OC Mode).

ASRock-Internetseite: http://www.asrock.com

5. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

größe weniger als 4 GB betragen, da unter Windows

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

OS mit 64-Bit-CPU besteht diese Einschränkung nicht.

6. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-,

4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung

anhand der Tabelle auf Seite 3 her.34

ASRock 970 Extreme3 Motherboard

7. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet

HardwareÜberwachung, Lüftersteuerung, Übertaktung, OC DNA und

IES. Über die Hardware-Überwachung können Sie die Hauptsys-

temdaten einsehen. Die Lüftersteuerung zeigt Ihnen zur Anpassung

Lüftergeschwindigkeit und Temperatur an. Bei der Übertaktung können

Sie die CPU-Frequenz zur Erzielung optimaler Systemleistung übertak-

ten. OC DNA ermöglicht Ihnen die Speicherung Ihrer OC-

Einstellungen als Pro l, welches Sie mit Freunden teilen können. Ihre

Freunde können das OC-Pro l dann in ihrem System laden und so die

gleichen OC-Einstellungen erzielen. Per IES (Intelligent Energy Saver)

kann der Spannungsregulator bei Inaktivität der CPU-Kerne die Anzahl

an Ausgangsphasen zur Steigerung der Ef zienz reduzieren – ohne die

Rechenleistung zu beeinträchtigen. Hinweise zur Bedienung der ASRock

Extreme Tuning Utility (AXTU)  nden Sie auf unserer Webseite.

ASRock-Webseite: http://www.asrock.com

8. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu

speichern, und schon können Sie Ihr BIOS mit nur wenigen Klickvorgän-

gen ohne Bereitstellung einer zusätzlichen Diskette oder eines ande-

ren komplizierten Flash-Programms aktualisieren. Achten Sie darauf,

dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem

FAT32/16/12 benutzen muss.

9. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der

Installation des APP Charger-Treibers können Sie im Handumdrehen das

großartigste Ladeerlebnis überhaupt genießen.

ASRock-Webseite: http://www.asrock.com/Feature/AppCharger/index.

10. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

11. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel-

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

12. Durch die ASRock ein/aus-Wiedergabetechnologie können Sie großartige

Klangerlebnisse von portablen Audiogeräten, wie z. B. MP3-Playern oder

Mobiltelefonen, an Ihrem PC genießen – selbst wenn der PC ausge-

schaltet ist (oder sich im ACPI S5-Modus bendet)! Dieses Motherboard

wird zudem mit einem kostenlosen Audiokabel (3,5 mm, Klinke) (optional)

geliefert, was eine IT-Umgebung von höchster Benutzerfreundlichkeit

13. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Over-

clocking nicht empfohlen. Frequenzen, die von den empfohlenen CPU-

Busfrequenzen abweichen, können Instabilität des Systems verursachen

oder die CPU beschädigen.

14. Wird eine Überhitzung der CPU registriert, führt das System einen automati-

schen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte,

ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte

den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung

zu verbessern, bitte nicht vergessen, etwas Wärmeleitpaste zwischen CPU

und Kühlkörper zu sprühen.

15. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-

Richtlinie, die von der Europäischen Gemeinschaft zur Festlegung des

Energieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde.

Gemäß dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstrom-

verbrauch von vollständigen Systemen unter 1,00 Watt liegen, wenn sie

ausgeschaltet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-

fähiges Motherboard und eine EuP-fähige Stromversorgung erforderlich.

Gemäß einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung

dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch

von 100 mA die 5-Volt-Standby-Energieefzienz höher als 50% sein sollte.

Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen,

weitere Details beim Hersteller der Stromversorgung abzufragen.36

ASRock 970 Extreme3 Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt we r d en. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“gebrückt”. Werden keine Pins durch Jump-

erkappen verdeckt, ist der Jumper “offen”.

Die Abbildung zeigt einen 3-Pin Jumper

dessen Pin1 und Pin2 “gebrückt” sind, bzw.

es befindet sich eine Jumper-Kappe auf

Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese beinhal-

ten das System-Passwort, Datum, Zeit und die verschiedenen BIOS-Para-

meter. Um die Systemparameter zu löschen und auf die Werkseinstellung

zurückzusetzen, schalten Sie bitte den Computer ab und entfernen das

Stromkabel. Benutzen Sie eine Jumperkappe, um die

Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte

vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das

CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu

entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS-

Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen

Sie zuerst das System starten und dann wieder ausschalten, bevor Sie

den CMOS-Inhalt löschen.

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen

auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die

Anschlüsse setzen, wird das Motherboard permanent beschädigt!

Anschluss Beschreibung

USB 2.0-Header Zusätzlich zu den vier

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 26)

I/O-Anschlüssen benden sich

Anschlussleiste werden zwei

(siehe S.2 - No. 27)

USB 2.0-Ports unterstützt.

(siehe S.2 - No. 28)

Seriell-ATA3-Anschlüsse Diese fünf Serial ATA3-

(SATA3_1: siehe S.2 - No. 17)

(SATA3_2: siehe S.2 - No. 18)

unterstützten SATA-Datenkabel

(SATA3_3: siehe S.2 - No. 16)

(SATA3_4: siehe S.2 - No. 19)

Massenspeichergeräte. Die

(SATA3_5: siehe S.2 - No. 20)

aktuelle SATA3- Schnittstelle

Datenübertragungsrate bis

Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die

SATA / SATAII / SATA3

Festplatte oder das SATA3

Verbindungsstück auf dieser

Hauptplatine angeschlossen

Infrarot-Modul-Header Dieser Header unterstützt ein

optionales, drahtloses Sende-

(siehe S.2 - No. 29)

und Empfangs-Infrarotmodul.

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorder

seite Ihres Gehäuses,

(siehe S.2 - No. 32)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.

Consumer Infrared-Modul-Header Dieser Header kann zum

(siehe S.2 - No. 25)

System Panel-Header Dieser Header unterstützt

mehrere Funktion der

(siehe S.2 - No. 23)

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

Beachten Sie bei der Installation im System die Anweisungen in unserem

Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

Bei den Betriebssystemen Windows

Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann

auf „FrontMic“ (Vorderes Mikrofon).

Bei den Betriebssystemen Windows

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

ASRock 970 Extreme3 Motherboard

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Gehäuselautsprecher-Header Schließen Sie den

Gehäuselautsprecher an

(siehe S.2 - No. 24)

Betriebs-LED-Header Bitte schließen Sie die

Betriebs-LED des Gehäuses

(siehe S.2 - No. 22)

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1-Zustand. Im S3-/S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.

ASRock 970 Extreme3 Motherboard

Gehäuse- und Stromlüfteranschlüsse Verbinden Sie die Lüfterkabel

mit den Lüfteranschlüssen,

wobei der schwarze Draht an

den Schutzleiterstift

angeschlossenwird. CHA_

(siehe S.2 - No. 15)

FAN1/2/3-Lüftergeschwindigkeit

kann über UEFI oder AXTU

(siehe S.2 - No. 10)

CPU-Lüfteranschluss Verbinden Sie das CPU -

Lüfterkabel mit diesem

Anschluss und passen Sie den

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

ATX-Netz-Header Verbinden Sie die ATX-

Stromversorgung mit diesem

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Installation der 4-Pin ATX 12V Energieversorgung

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur

Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die

4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre

Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

ATX 12V Anschluss Bitte schließen Sie an diesen

Anschluss die ATX 12V

COM-Anschluss-Header Dieser COM-Anschluss-

Header wird verwendet, um

(siehe S.2 - No. 30)

ein COM-Anschlussmodul zu

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(siehe S.2 - No. 31)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

Anschluss. 5 18 45 18 442

ASRock 970 Extreme3 Motherboard

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie

<F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelan-

gen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup

gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System

über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf

der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch

durchführen, indem Sie das System kurz ab- und danach wieder anschalten.

Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein

menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrol-

len und die vorab festgelegten Optionen auswählen können. Für detaillierte Infor-

mationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der

3. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft

64-Bit / XP / XP 64-Bit. Die Ihrem Motherboard

beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit

denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die

Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm

mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die

“Autorun”-Funktion Ihres Systems aktiviert haben.

Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File

ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen.

Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges-

teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und

die Programme werden dann automatisch installiert.
