BEDIENUNGSANLEITUNG B85MDGS ASROCK

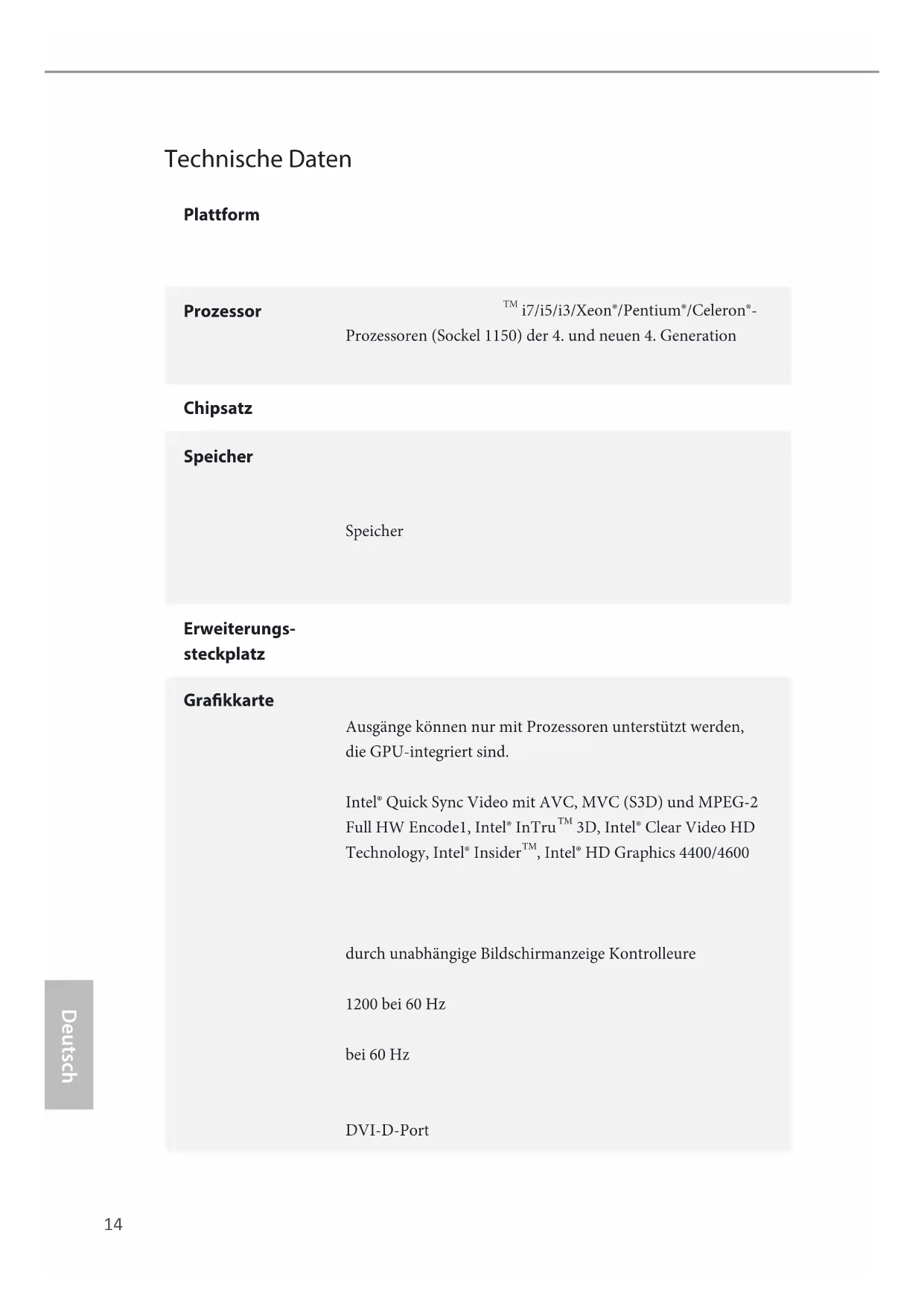

•Micro-ATX-Formfaktor

•Vollständig solides Kondensatordesign

•Leiterplatte mit hochdichtem Glasgewebe

•Unterstützt Intel® Core

i7/i5/i3/Xeon®/Pentium®/Celeron®-

Prozessoren (Sockel 1150) der 4. und neuen 4. Generation

•Unterstützt Intel® Turbo Boost 2.0-Technologie

•Dualkanal-DDR3-Speichertechnologie

•2 x DDR3-DIMM-Steckplätze

•Unterstützt DDR3 1600/1333/1066 non-ECC, ungepuerter

•Systemspeicher, max. Kapazität: 16GB

•Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2

•1 x PCI-Express 3,0-x16-Steckplatz (PCIE1: x16-Modus)

•1 x PCI-Express 2,0-x1-Steckplatz

•Integrierte Intel® HD Graphics-Visualisierung und VGA-

Ausgänge können nur mit Prozessoren unterstützt werden,

die GPU-integriert sind.

•Unterstützt integrierte Intel® HD Graphics-Visualisierung:

Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2

Full HW Encode1, Intel® InTru

•Pixel Shader 5.0, DirectX 11.1

•Max. geteilter Speicher: 1792 MB

•Doppel-VGA Ausgabe: unterstützt DVI-D und D-Sub Ports

durch unabhängige Bildschirmanzeige Kontrolleure

•Unterstützt DVI-D mit maximaler Auösung von 1920 x

•Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200

•Unterstützt HDCP-Funktion mit DVI-D-Port

•Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit

•Unterstützt Überspannungsschutz (ASRock Full Spike

•Unterstützt Wake-On-WAN

•Unterstützt Wake-On-LAN

•Unterstützt Schutz vor Blitzschlag/elektrostatischer

Entladung (ASRocks Komplettschutz vor Spannungsspitzen)

•Unterstützt LAN-Kabelerkennung

•Unterstützt energieezientes Ethernet 802.3az

•Unterstützt PXE Rückblende,

•1 x PS/2-Maus-/Tastaturanschluss

•4 x USB 2.0-Ports (Unterstützt Schutz vor elektrostatischer

Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

•2 x USB 3.0-Ports (Unterstützt Schutz vor elektrostatischer

Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

•1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED

und Geschwindigkeit-LED)

•HD-Audioanschluss: Line-in / Vorderer Lautsprecher /

•4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI

und „Hot-Plugging“-Funktionen

•1 x Druckanschluss-Stileiste

•1 x COM-Anschluss-Stileiste

•1 x Gehäuseeingri-Stileiste

•1 x TPM-Stileiste

•1 x CPU-Lüeranschluss (4-polig)

•1 x Gehäuselüeranschluss (4-polig)

•1 x Netzteillüeranschluss (3-polig)

•1 x 24-poliger ATX-Netzanschluss

•1 x 4-poliger 12-V-Netzanschluss

•1 x Audioanschluss an Frontblende16

•2 x USB 2.0-Stileisten (unterstützt vier USB 2.0-Ports)

(Unterstützt Schutz vor elektrostatischer Entladung (ASRocks

Komplettschutz vor Spannungsspitzen))

•1 x USB 3.0-Stileiste (unterstützt zwei USB 3.0-Ports)

(Unterstützt Schutz vor elektrostatischer Entladung (ASRocks

Komplettschutz vor Spannungsspitzen))

•32-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung

mehrsprachiger grascher Benutzerschnittstellen

•ACPI 1.1-konforme Aufweckereignisse

•SMBIOS 2.3.1-Unterstützung

•CPU, DRAM, PCH 1,05 V, PCH 1,5 V /

Mehrfachspannungsanpassung

•CPU-/Gehäusetemperaturerkennung

•CPU/Gehäuse/Netzteil-Lüertachometer

•Lautloser CPU-/Gehäuselüer (ermöglicht automatische

Anpassung der Geschwindigkeit des Gehäuselüers über die

•CPU/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

•Gehäuse-oen-Erkennung

•Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

•ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)17
