BEDIENUNGSANLEITUNG Z97MITXac ASROCK

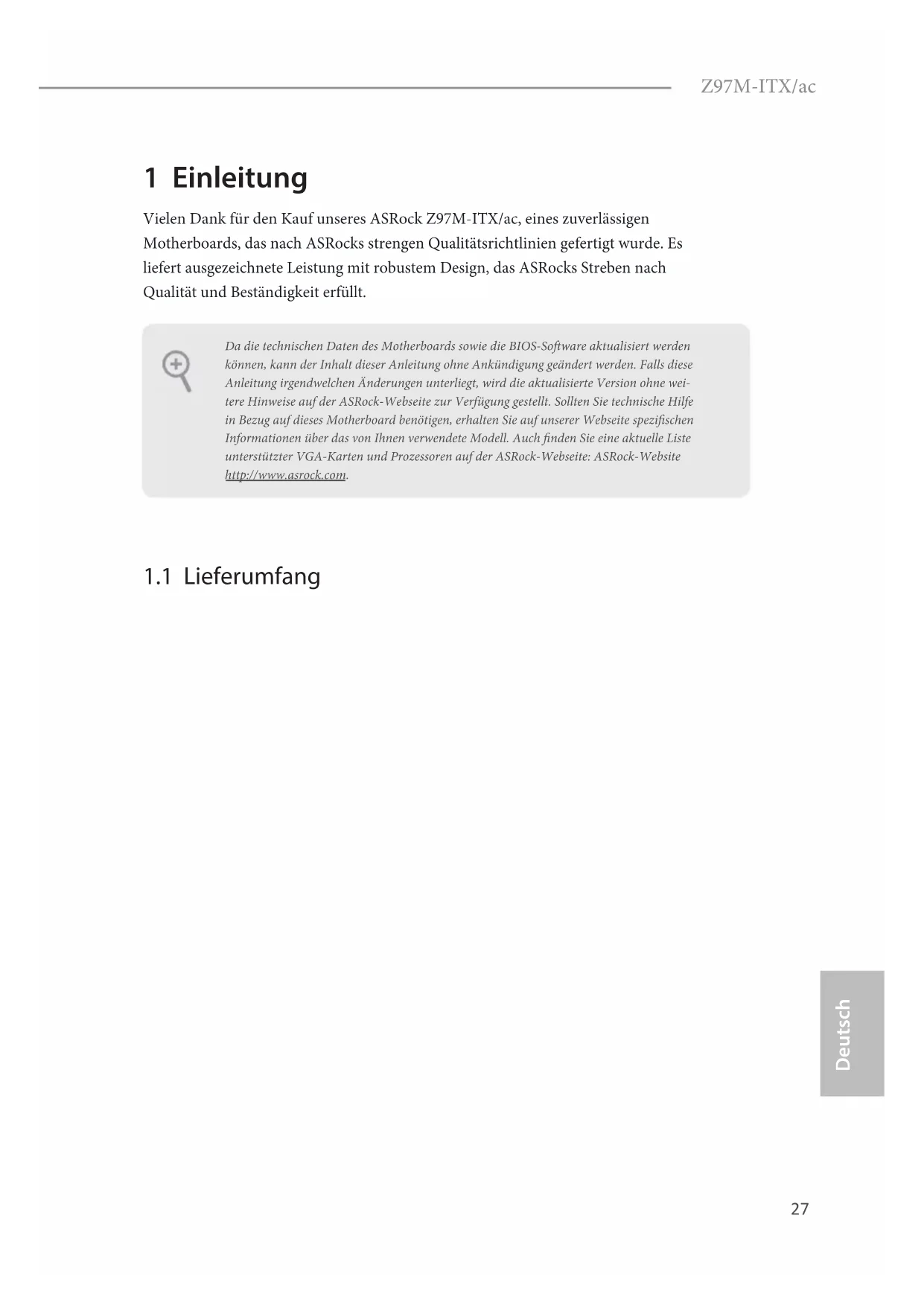

Vielen Dank für den Kauf unseres ASRock Z97M-ITX/ac, eines zuverlässigen

Motherboards, das nach ASRocks strengen Qualitätsrichtlinien gefertigt wurde. Es

liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach

Qualität und Beständigkeit erfüllt.

•ASRock Z97M-ITX/ac-Motherboard (Mini-ITX-Formfaktor)

•ASRock Z97M-ITX/ac-Schnellinstallationsanleitung

•ASRock Z97M-ITX/ac-Unterstützungs-CD

•2 x Serial-ATA- (SATA) Datenkabel (optional)

•1 x E/A-Blendenabschirmung

•2 x SMA-WiFi-Antennenkabel

•2 x ASRock-WiFi-2,4/5-GHz-Antennen

•1 x WiFi-Modulhalterung

•2 x Schrauben für WiFi-Modul Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Anleitung ohne Ankündigung geändert werden. Falls diese Anleitung irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne wei-tere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.28

1.2 Technische Daten

•Mini-ITX-Formfaktor

•Vollständig solides Kondensatordesign

•Leiterplatte mit hochdichtem Glasgewebe

•Unterstützt Intel® Core

i7/i5/i3/Pentium®/Celeron®-

Prozessoren (Sockel 1150) der 5. Generation

•Unterstützt Intel® Xeon®/Core

Celeron®-Prozessoren (Sockel 1150) der 4. und neuen 4.

•4-Leistungsphasendesign

•Unterstützt Intel® Turbo Boost 2.0-Technologie

•Unterstützt CPUs mit freiem Multiplikator der Intel®

•Unterstützt ASRock BCLK-Übertaktung (voller Bereich)

•Dualkanal-DDR3-Speichertechnologie

•2 x DDR3-DIMM-Steckplätze

•Unterstützt DDR3 3100+(OC)/2933(OC)/2800(OC)/

2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-

ECC, ungepuerter Speicher

•Systemspeicher, max. Kapazität: 16GB (siehe ACHTUNG)

•Unterstützt Intel® Extreme Memory Prole (XMP)1.3/1.2

•1 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x16-Modus)

•1 Mini-PCI-Steckplatz (vertikal, halbe Länge): Für WiFi- +

•Integrierte Intel® HD Graphics-Visualisierung und VGA-

Ausgänge können nur mit Prozessoren unterstützt werden,

die GPU-integriert sind.

•Unterstützt integrierte Intel® HD Graphics-Visualisierung:

Intel® Quick Sync Video mit AVC, MVC (S3D) und

MPEG-2 Full HW Encode1, Intel® InTru

•Max. geteilter Speicher: 1792 MB

•Drei Grakkarten-Ausgangsoptionen: D-Sub, DVI-D und

•Unterstützt drei Monitore

•Unterstützt HDMI mit maximaler Auösung von 1920 x

•Unterstützt DVI-D mit maximaler Auösung von 1920 x

•Unterstützt D-Sub mit maximaler Auösung von 1920 x

•Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe

(12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit

HDMI-Port (konformer HDMI-Monitor erforderlich)

•Unterstützt HDCP mit DVI-D- und HDMI-Ports

•Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p)

mit DVI-D- und HDMI-Ports

•7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-

•Erstklassige Blu-ray-Audiounterstützung

•Unterstützt Überspannungsschutz (ASRock Full Spike

•Unterstützt Qualcomm® Atheros® Security Wake On

Internet-Technologie

•Unterstützt Wake-On-LAN

•Unterstützt Blitzschutz/Schutz gegen elektrostatische

Entladung (ASRock Full Spike Protection)

•Unterstützt energieezientes Ethernet 802.3az

•Unterstützt PXE Wireless LAN

•Unterstützt IEEE 802.11a/b/g/n/ac

•Unterstützt Dualband (2,4/5 GHz)

•Unterstützt drahtlose Hochgeschwindigkeitsverbindungen

•Unterstützt Bluetooth 4.0 / 3.0 + High-Speed, Klasse II30

•1 x PS/2-Maus-/Tastaturanschluss

•1 x Optischer SPDIF-Ausgang

•2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische

Entladung (ASRock Full Spike Protection))

•4 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische

Entladung (ASRock Full Spike Protection))

•1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED

und Geschwindigkeit-LED)

•HD-Audioanschlüsse: Hintere Lautsprecher / Zentral /

Bass / Line-in / Vorderer Lautsprecher / Mikrofon

•5 x SATA3-6,0-Gb/s-Anschlüsse, unterstützt RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage

Technology 13 und Intel Smart Response Technology),

NCQ, AHCI und Hot-Plugging

•1 x Gehäuseeingri-Stileiste

•1 x TPM-Stileiste

•1 x CPU-Lüeranschluss (4-polig)

•1 x Gehäuselüeranschluss (4-polig)

•1 x 24-poliger ATX-Netzanschluss

•1 x 4-poliger 12-V-Netzanschluss

•1 x Audioanschluss an Frontblende

•1 x USB 2.0-Stileiste (unterstützt 2 USB 2.0-Ports)

(unterstützt Schutz gegen elektrostatische Entladung

(ASRock Full Spike Protection))

•1 x USB 3.0-Stileiste (unterstützt 2 USB 3.0-Ports)

(unterstützt Schutz gegen elektrostatische Entladung

(ASRock Full Spike Protection))

•64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung

mehrsprachiger grascher Benutzerschnittstellen

•ACPI 1.1-konforme Aufweckereignisse

•SMBIOS 2.3.1-Unterstützung

•CPU, DRAM, PCH 1,05 V, PCH 1,5 V /

Mehrfachspannungsanpassung31

•CPU-/Gehäusetemperaturerkennung

•CPU-/Gehäusetachometer

•Lautloser CPU-/Gehäuselüer (automatische Anpassung

der Gehäuselüergeschwindigkeit durch CPU-Temperatur)

•CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

•Gehäuse-oen-Erkennung

•Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU-

Eingangsspannung, interne CPU-Spannung

•ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstel-

lungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Über-

taktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine

Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten

und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten

durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die

durch eine Übertaktung verursacht wurden.

Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung

reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB

betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen.

Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen

Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingri erkannt. Bitte pas-

sen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen

Gehäuseeingristatus an.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf

den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-

Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt

einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind,

wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen

und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie

den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15

Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden

lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach

der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-

Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit

und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste

(siehe S. 1, Nr. 10)

Netzschalter, Reset-Taste

und Systemstatusanzeige

am Gehäuse entsprechend

Pinbelegung mit dieser

Stileiste. Beachten Sie vor

Anschließen der Kabel die

positiven und negativen

Kontakte. GND RESET#PWRBTN#PLED-PLED+ GND HDLED-HDLED+ 1

GND PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Ab-

schaltung Ihres Systems über die Ein-/Austaste kongurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer

über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED

leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezu-

stand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder

ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED

leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul

besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-

LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese

Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-

Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen

an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädi-

Anschlüsse nehmen SATA-

Datenkabel zum Anschluss

interner Speichergeräte

mit einer Datenübertragun

gsgeschwindigkeit bis

Neben zwei USB 2.0-Ports

bendet sich eine Stileiste

an diesem Motherboard.

Diese USB 2.0-Stileiste

unterstützt zwei Ports.

(19-polig, USB3_5_6)

Neben vier USB 3.0-Ports

an der E/A-Blende bendet

sich eine Stileiste an

diesem Motherboard. Jede

USB 3.0-Stileiste kann

zwei Ports unterstützen.

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 17)

Diese Stileiste dient

Gehäuselüeranschluss

Bitte verbinden Sie das

schwarze Draht gehört

Dieses Motherboard bietet

einen 4-poligen CPU-

Lüeranschluss (lautloser

Lüer). Falls Sie einen

anschließen möchten,

verbinden Sie ihn bitte mit

bietet einen 24-poligen

Bitte schließen Sie es zur

Nutzung eines 20-poligen

ATX-Netzteils entlang

Kontakt 1 und Kontakt 13

ATX-12-V-Netzanschluss

schließen Sie ein ATX-12

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die

Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.

B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.

C. Erde (GND) mit Erde (GND) verbinden.

D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen

sie nicht für das AC’97-Audiopanel verbinden.

E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes

Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume

(Aufnahmelautstärke)“ an.

Gehäuseeingri-Stileiste

unterstützt die Gehäuse-

entfernt wurde. Diese

Funktion setzt ein Gehäuse

mit Gehäuseeingrier-

kennungsdesign voraus.

(siehe S. 1, Nr. 16)

unterstützt das Trusted

System, das Schlüssel,

digitale Zertikate,

Kennwörter und Daten

sicher auewahren kann.

zudem bei der Stärkung

der Netzwerksicherheit,

schützt digitale Identitäten

und gewährleistet die

Plattformintegrität.

1 LFRAM E#_LCK_33 M_TPMTPM_R ST#LAD3_ L +3V LAD0_ L+3VSBGNDF_CLK RUN#SERIR Q#S_PWR DWN# GND LAD1_ LLAD2_ LSMB_D ATA_ MAINSMB_C LK_MAIN GND
