MANUAL DE USUARIO Z97MITXac ASROCK

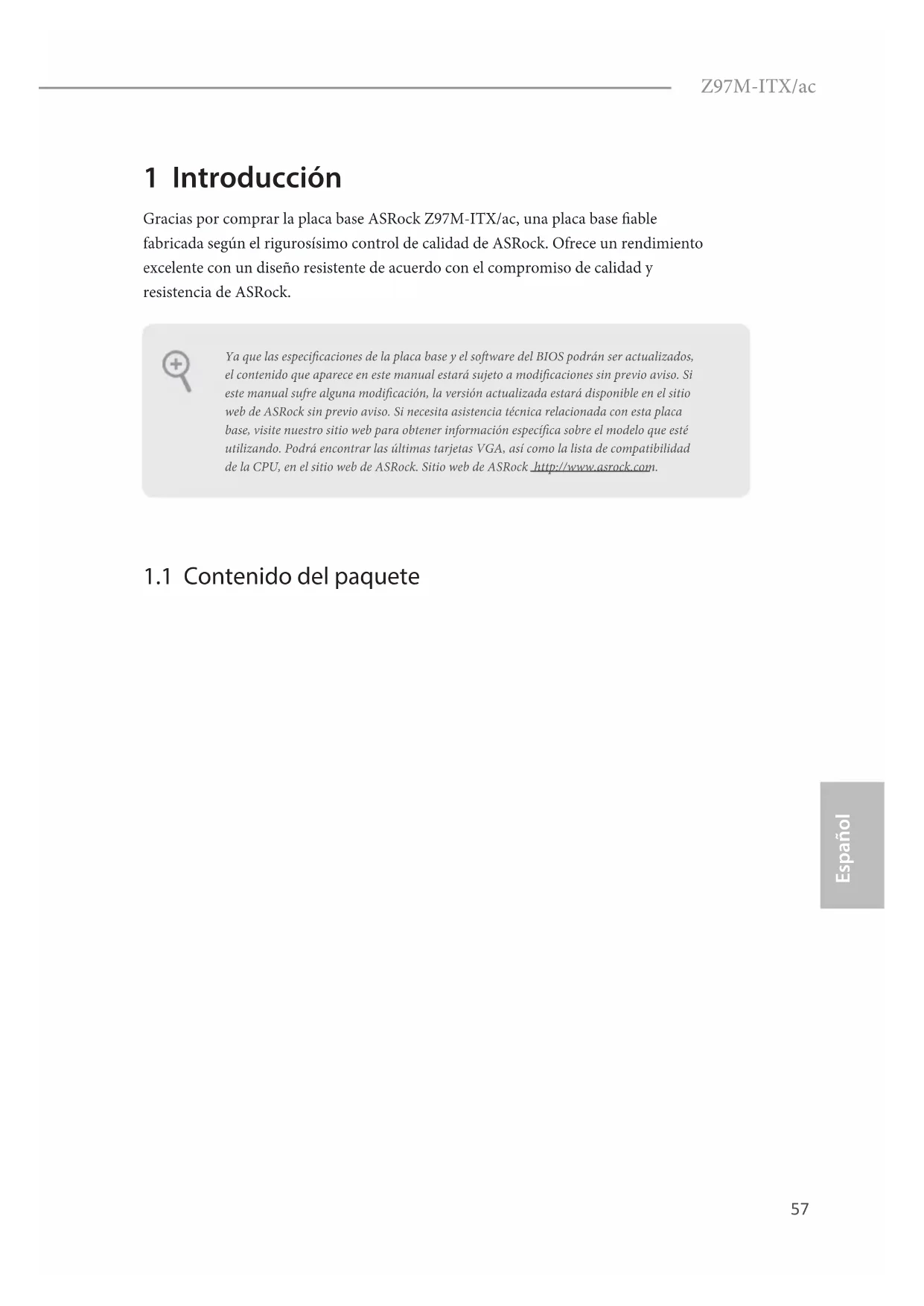

Gracias por comprar la placa base ASRock Z97M-ITX/ac, una placa base able

fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento

excelente con un diseño resistente de acuerdo con el compromiso de calidad y

resistencia de ASRock.

1.1 Contenido del paquete

•Placa base ASRock Z97M-ITX/ac (factor de forma Mini-ITX)

•Guía de instalación rápida de ASRock Z97M-ITX/ac

•CD de soporte de ASRock Z97M-ITX/ac

•2 x cables de datos Serie ATA (SATA) (Opcional)

•1 x escudo panel I/O

•1 x Módulo WiFi-802.11ac

•2 x Cables de antena WiFi SMA

•2 x Antenas ASRock WiFi 2,4/5 GHz

•1 x Soporte del módulo WiFi

•2 x Tornillos para el módulo WiFi Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actualizados, el contenido que aparece en este manual estará sujeto a modicaciones sin previo aviso. Si este manual sufre alguna modicación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.58

•Factor de forma Mini-ITX

•Diseño de los Condensadores: All Solid

•PCB de bra de vidrio de alta densidad

(zócalo 1150) de la 5ª generación

Celeron® (zócalo 1150) de la nueva 4ª y 4ª generación

•Diseño de 4 fases de alimentación

•Compatible con la tecnología de Intel® Turbo Boost 2.0

•Compatible con CPU serie K desbloqueada de Intel®

•Tecnología de memoria de Doble Canal DDR3

•2 ranuras DDR3 DIMM

•Compatible con memoria no-ECC, sin búfer DDR3 3100+

(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866

•Capacidad máxima de la memoria del sistema: 16GB (consulte

•La Tecnología visual integrada de grácos HD de Intel® y las

salidas de VGA son compatibles únicamente con procesadores

•Compatible con la Tecnología visual integrada de grácos

•Pixel Shader 5.0, DirectX 11.1

•Memoria compartida máxima: 1792MB

•Tres opciones de salida gráca: D-Sub, DVI-D y HDMI

•Compatible con tres monitores

•Compatible con HDMI con máxima resolución hasta

•Compatible con DVI-D con máxima resolución hasta

•Compatible con D-Sub con máxima resolución hasta

•Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y

HBR (audio de alta velocidad de bits) con HDMI (requiere un

monitor compatible con HDMI)

•Compatible con función HDCP con puertos DVI-D y HDMI

•Compatible con reproducción Blu-ray (BD) Full HD de 1080p

con puertos DVI-D y HDMI Audio

•7.1 Audio CH HD con Protección de contenido (Realtek

•Compatible con audio Blu-ray Premium

•Compatible con protección por sobretensión (protección

•Compatible con la Tecnología de seguridad en internet Wake

On Qualcomm® Atheros®

•Compatible con Wake-On-LAN

•Compatible con protección contra rayos y electricidad

electrostática (protección ASRock Full Spike)

•Compatible con Ethernet de consumo eciente de energía

•Compatible con conexión inalámbrica de alta velocidad hasta

•Compatible con Bluetooth 4.0 / 3.0 + Alta velocidad clase II60

•1 puerto de ratón/teclado PS/2

•1 puerto de salida SPDIF óptica

•2 puertos USB 2.0 (compatible con protección contra

electricidad estática (protección ASRock Full Spike))

•4 puertos USB 3.0 (compatible con protección contra

electricidad estática (protección ASRock Full Spike))

•1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)

•Conector de audio HD: Altavoz trasero / Central / Graves /

Entrada de línea / Altavoz frontal / Micrófono

AHCI y conexión en caliente

•1 cabezal de intrusión de chasis

•1 conector de ventilador de la CPU (de 4 pines)

•1 conector de ventilador de chasis (de 4 pines)

•1 Conector de alimentación ATX de 24 pines

•1 conector de alimentación de 12V de 4 pines

•1 Conector de audio del panel frontal

•1 cabezal USB 2.0 (compatible con 2 puertos USB 2.0)

(compatible con protección contra electricidad estática

(protección ASRock Full Spike))

•1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0)

(compatible con protección contra electricidad estática

(protección ASRock Full Spike))

•BIOS legal UEFI AMI de 64Mb compatible con interfaz gráca

de usuario multilingüe

•Eventos de reactivación conformes con ACPI 1.1

•Compatible con SMBIOS 2.3.1

•Multiajuste de voltaje de CPU, DRAM, PCH 1,05V, PCH 1,5V61

•Método de sensor de temperatura de la CPU/Chasis

•Tacómetro de la CPU/Chasis

•CPU/Chasis Ventilador silencioso (Ajuste automático de

velocidad del ventilador del chasis por temperatura de la CPU)

•Control multivelocidad del ventilador de la CPU/Chasis

•Detección de CUBIERTA ABIERTA

•Control de voltaje: +12V, +5V, +3,3V, Voltaje de entrada de la

CPU, voltaje interno de la CPU SO

•Compatible con ErP/EuP (requiere toma de alimentación

compatible con ErP/EuP)

* Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com

Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking (sobreacel-

eración), incluyendo el ajuste de la conguración del BIOS, aplicando la Tecnología

overcloking no vinculada o utilizando las herramientas de overclocking de tercera parte. El

overclocking podría afectar la estabilidad de su sistema o incluso dañar los componentes y

dispositivos de su sistema. Si lo realiza, todos los riesgos y gastos derivados del overclock-

ing serán de su entera responsabilidad. No nos hacemos responsables de posibles daños

producidos por el overclocking.

Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para

reservar espacio para el uso del sistema en sistemas operativos Windows® de 32 bits. Los

sitemas operativos Windows® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast

RAM de ASRock para usar la memoria que Windows® no puede utilizar.62

Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS “Clear

Status” (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente

se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los

pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin

1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.

Puente de borrado de

(consulte la página 1,

CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los

parámetros del sistema a los valores predeterminados de instalación, apague el

ordenador y desenchufe el cable de alimentación de la toma de alimentación.

Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y

el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS

justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando

acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación,

deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la

contraseña, la fecha, la hora y el perl de usuario predeterminado serán eliminados

únicamente si se retira la pila del CMOS.

Cabezal del panel del

(consulte la pág.1, N.º 10)

Conecte el interruptor de

alimentación, restablezca el

interruptor y el indicador

del estado del sistema del

chasis a los valores de este

cabezal, según los valores

asignados a los pines como

se indica a continuación.

Cerciórese de cuáles son

los pines positivos y los

negativos antes de conectar

los cables. GND RESET#PWRBTN#PLED-PLED+ GND HDLED-HDLED+ 1

GND PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá congurar la

forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de

reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indi-

cador LED permanece encendido cuando el sistema está funcionando. El indicador LED

parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED

se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El

indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel

frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo,

indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc.

Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las

asignaciones de los cables y los pines coinciden correctamente.

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente so-

bre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores

dañará de forma permanente la placa base.64

Conectores Serie ATA3

consulte la pág.1, N.º 11)

consulte la pág.1, N.º 12)

consulte la pág.1, N.º 13)

consulte la pág.1, N.º 14)

consulte la pág.1, N.º 15)

Estos cinco conectores

SATA3 son compatibles

con cables de datos SATA

para dispositivos de

almacenamiento interno

con una velocidad de

transferencia de datos de

(USB_3_4 de 9 contactos)

(consulte la pág.1, N.º 9)

Además de dos puertos

USB 2.0 en el panel E/S,

esta placa base contiene

una base de conexiones.

Cada base de conexiones

(USB3_5_6 de 19 pines)

(consulte la pág.1, N.º 8)

Además de cuatro puertos

USB 3.0 en el panel I/O,

esta placa base contiene un

cabezal. Cada cabezal USB

3.0 admite dos puertos.

Cabezal de audio del

(HD_AUDIO1 de 9 pines)

(consulte la pág.1, N.º 17)

Este cabezal se utiliza para

conectar dispositivos de

audio al panel de audio

Conector del ventilador

(CHA_FAN1 de 4 pines)

(consulte la pág.1, N.º 3)

Conecte el cable del

ventilador al conector del

ventilador y haga coincidir

el cable negro con el pin de

Conector del ventilador de

(CPU_FAN1 de 4 pines)

(consulte la pág.1, N.º 1)

Esta placa base contiene

un conector de ventilador

(ventilador silencioso) de

CPU de 4 pines. Si tiene

pensando conectar un

ventilador de CPU de 3

pines, conéctelo al Pin 1-3.

Conector de alimentación

(ATXPWR1 de 24 pines)

(consulte la pág.1, N.º 7)

Esta placa base contiene un

conector de alimentación

ATX de 24 pines. Para

utilizar una toma de

alimentación ATX de 20

pines, conéctela en los

Conector de alimentación

(ATX12V1 de 4 pines)

(consulte la pág.1, N.º 2)

Conecte una fuente de

alimentación ATX 12V en

1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de

conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA

para que pueda funcionar correctamente. Siga las instrucciones que se indican en

nuestro manual y en el manual del chasis para instalar su sistema.

2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal

siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.

C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).

D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es

necesario que los conecte en el panel de audio AC’97.

E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el

panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

Cabezal de intrusión de

(consulte la pág.1, N.º 6)

función de detección de

CUBIERTA ABIERTA que

detecta si se ha retirado la

cubierta del chasis. Esta

función requiere un chasis

diseñado para la detección

de intrusión del chasis.

(consulte la pág.1, N.º 16)

compatible con el sistema

Módulo de Plataforma

Segura (TPM, en inglés),

de forma segura claves,

contraseñas y datos. Un

seguridad en la red, protege

las identidades digitales y

garantiza la integridad de

para dispositivos de

conector de ventilador

silencioso) de 4 pinos. Se

ATX de 24 pinos. Para
