用户手册 Z97MITXac ASROCK

  

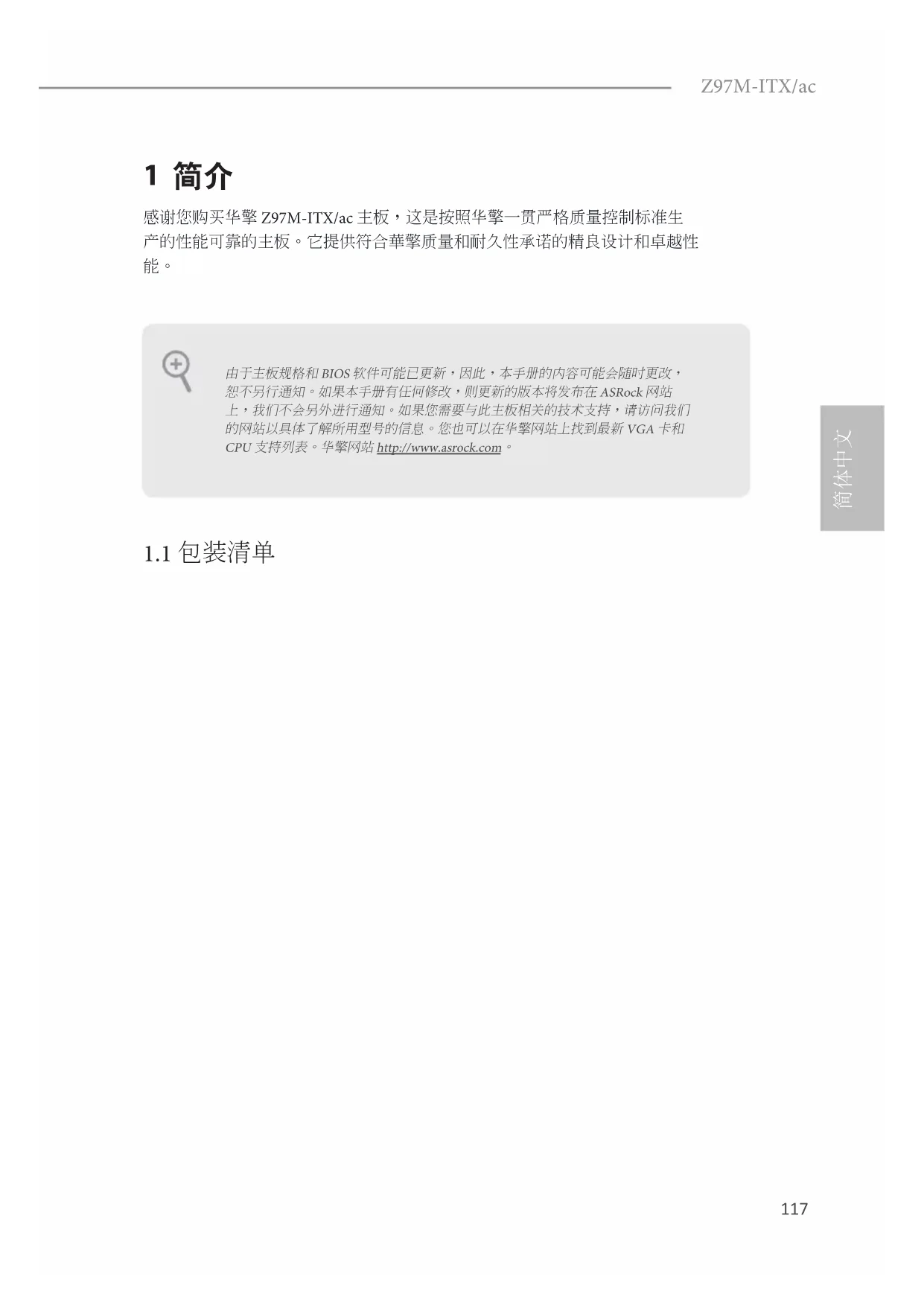

感谢您购买华擎 Z97M-ITX/ac 主板，这是按照华擎一贯严格质量控制标准生

产的性能可靠的主板。它提供符合華擎质量和耐久性承诺的精良设计和卓越性

• 华擎 Z97M-ITX/ac 主板（Mini-ITX 规格尺寸）

• 华擎 Z97M-ITX/ac 快速安装指南

• 华擎 Z97M-ITX/ac 支持光盘

• 2 x 串行 ATA (SATA) 数据线（选购）

• 2 x WiFi 模块用螺丝 由于主板规格和 BIOS 软件可能已更新，因此，本手册的内容可能会随时更改，恕不另行通知。如果本手册有任何修改，则更新的版本将发布在 ASRock 网站上，我们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。118

• 支持第 5 代 Intel® Core

i7/i5/i3/Pentium®/Celeron® 处理器

• 支持新款第 4 代和第 4 代 Intel® Xeon®/Core

• 支持 Intel® Turbo Boost 2.0 技术

• 支持 Intel® K 系列不锁频 CPU

• 支持 DDR3 3100+( 超频 )/2933( 超频 )/2800( 超频 )/2400( 超

频 )/2133 ( 超频 )/1866( 超频 )/1600/1333/1066 non-ECC，

• 支持系统内存容量： 16GB（见“注意”）

• 支持 Intel® Extreme Memory Prole (XMP)1.3/1.2

• 1 x PCI Express 3.0 x16 插槽（PCIE1：x16 模式 )

• 1 x 垂直半高 Mini-PCI Express 插槽： 供 WiFi + BT 模块

• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视

• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采

• 3 个图形输出选项： D-Sub、DVI-D 和 HDMI

• 支持 HDMI，最大分辨率可达 1920x1200 @ 60Hz

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

• 通过 HDMI 端口（需要兼容的 HDMI 显示器）支持 Auto

Lip Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音

• 通过 DVI-D 和 HDMI 端口支持 HDCP

• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD)

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC892 音

• 支持 Qualcomm® Atheros® 网上安全唤醒技术

• 支持防雷击 / 防 ESD 静电 ( 华擎全防护 )

• 支持最高 433Mbps 的高速无线连接

• 1 x PS/2 鼠标 / 键盘端口

• 2 x USB 2.0 端口（支持防 ESD 静电 ( 华擎全防护 )）

• 4 x USB 3.0 端口（支持防 ESD 静电 ( 华擎全防护 )）

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

• 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声

• 5 x SATA3 6.0 Gb/s 接口，支持 RAID（RAID 0、RAID 1、

• 1 x USB 2.0 接脚（支持 2 个 USB 2.0 端口，支持防 ESD 静

• 1 x USB 3.0 接脚（支持 2 个 USB 3.0 端口，支持防 ESD 静

• 64Mb AMI UEFI Legal BIOS，支持多语言 GUI

• CPU/ 机箱静音风扇（根据 CPU 温度自动调整机箱风扇速

• 电压监控： +12V、+5V、+3.3V、CPU 输入电压、 CPU 内

• ErP/EuP 支持（需要支持 ErP/EuP 的电源）121

* 有关详细产品信息，请访问我们的网站： http://www.asrock.com

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或

使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设

备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造

由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit

操作系统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使

用华擎极速内存来利用 Windows® 不能使用的内存。122

如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项“Clear Status”

（清除状态）调整为清除前一个机箱侵入状态的记录。

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这

些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针

CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设

置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将

CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即

清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系

统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户

默认配置文件只在卸下 CMOS 电池后才会被清除。

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统

处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开

关、电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此

接脚时，确保连线分配和针脚分配正确匹配。

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到

这些接脚和接口上将会对主板造成永久性损坏。124

连接到前音频面板。 DUMMYGND GND P+7

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。

请按照我们的手册和机箱手册的说明安装系统。

如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。

B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。

C. 将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频面

E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）

选项卡，调整 “Recording Volume”（录音音量）。

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子

信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露

产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或

对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板

上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格

X O O O O O X O O O O O O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。备注 : 此产品所标示之环保使用年限，系指在一般正常使用状况下。128

感謝您購買華擎 Z97M-ITX/ac 主機板，本主機板經華擎嚴格品管製作，是一套

值得信賴的可靠產品。 本產品採耐用設計所展現的優異效能，完全符合華擎對

• 華擎 Z97M-ITX/ac 主機板（Mini-ITX 尺寸）

• 華擎 Z97M-ITX/ac 快速安裝指南

• 華擎 Z97M-ITX/ac 支援光碟

• 2 x Serial ATA (SATA) 資料纜線（選用）

• 1 x WiFi-802.11ac 模組

• 2 x ASRock WiFi 2.4/5 GHz 天線

• 2 x 顆 WiFi 模組螺絲 由於主機板規格及 BIOS 軟體可能會更新，所以本手冊內容如有變更恕不另行通知。 如本手冊有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。 若您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特 定資訊。 您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網站 http://www.asrock.com129

• 支援第 5 代 Intel® Core

i7/i5/i3/Pentium®/Celeron® 處理器

• 支援全新第 4 代及第 4 代 Intel® Xeon®/Core

• 最大系統記憶體容量： 16GB ( 請參閱「注意」)

• 支援 Intel® Extreme Memory Prole (XMP)1.3/1.2

• 1 x PCI Express 3.0 x16 插槽（PCIE1：x16 模式 )

• 1 x 直式半高迷你 PCI Express 插槽： 適用於 WiFi + BT

• 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built-

in Visuals 及 VGA 輸出。

• 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、

MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影

像同步轉檔技術、Intel® InTru

• 三個圖形輸出選項： D-Sub、DVI-D 及 HDMI

• 支援最高可達 1920x1200 @ 60Hz 解析度的 HDMI130

• 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D

• 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub

• 支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的

Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR（高位

• 支援含 DVI-D 及 HDMI 連接埠的 HDCP

• 支援透過 DVI-D 及 HDMI 連接埠的 Full HD 1080p Blu-ray

• 7.1 CH HD 音訊含內容保護（Realtek ALC892 音訊轉碼器）

• 支援防雷擊 / 防 ESD 靜電 ( 華擎全防護 )

• 支援高達 433Mbps 的高速無線連線

• 1 x 光纖 SPDIF 輸出連接埠

• 2 x USB 2.0 連接埠（支援防 ESD 靜電 ( 華擎全防護 )）

• 4 x USB 3.0 連接埠（支援防 ESD 靜電 ( 華擎全防護 )）

• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED LED）131

• HD 音訊插孔： 後置喇叭 / 中置 / 低音 / 線路輸入 / 前置喇

RAID 5、RAID 10、Intel 快速儲存技術 13 及 Intel 智慧反

• 1 x 機殼風扇接頭 (4-pin)

• 1 x 4 pin 12V 電源接頭

• 1 x USB 2.0 排針（支援 2 個 USB 2.0 連接埠）（支援防

• CPU ／機殼靜音風扇（依 CPU 溫度自動調整機殼風扇速

• 電壓監控： +12V、+5V、+3.3V、CPU 輸入電壓、CPU 內

• Microso® Windows® 10 64 位元／ 8.1 32 位元／ 8.1 64 位元

／ 8 32 位元／ 8 64 位元／ 7 32 位元／ 7 64 位元

* 如需產品詳細資訊，請上我們的網站： http://www.asrock.com

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採

用自由超頻技術或使用協力廠商的超頻工具。 超頻可能會影響您系統的穩定性，

或者甚至會對您系統的元件及裝置造成傷害。 您應自行負擔超頻風險及成本。

我們對於因超頻所造成的可能損害概不負責。

在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實

際記憶體大小可能低於 4GB。 Windows® 64 位元作業系統則沒有此類限制。 您

可使用華擎 XFast RAM 運用 Windows® 無法使用的記憶體。133

若您清除 CMOS，可能會偵測到機殼開啟。 請調整 BIOS 選項「清除狀態」，

圖例顯示設定跳線的方式。 當跳線帽套在針腳上時，該跳線為「短路」。 若

沒有跳線帽套在針腳上，該跳線為「開啟」。 圖例顯示當 3-pin 跳線的跳線蓋

套在 pin1 及 pin2 時，這兩個針腳皆為「短路」。

您可利用 CLRCMOS1 清除 CMOS 中的資料。 若要清除及重設系統參數為預

設設定，請先關閉電腦電源，再拔下電源供應器的電源線。 在等待 15 秒後，

請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。 不過，請不要在

更新 BIOS 後立即清除 CMOS。 若您需在更新 BIOS 後立即清除 CMOS，則必

須先重新啟動系統，然後於進行清除 CMOS 動作前關機。 請注意，只有在取

出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

意正負針腳。 GND RESET#PWRBTN#PLED-PLED+ GND HDLED-HDLED+ 1

GND PWRBTN ( 電源開關 )：

連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方式。

連接至機殼前面板上的重設開關。 若電腦凍結且無法執行正常重新啟動，按下

連接至機殼前面板上的電源狀態指示燈。 系統正在運作時，此 LED 會亮起。 系

統進入 S1/S3 睡眠狀態時，LED 會持續閃爍。 系統進入 S4 睡眠狀態或關機 (S5)

連接至機殼前面板上的硬碟活動 LED。 硬碟正在讀取或寫入資料時，LED 會亮

各機殼的前面板設計各有不同。 前面板模組主要是由電源開關、重設開關、電

源 LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排

板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽

套在排針及接頭上，將造成主機板永久性的受損。135

音訊。 DUMMYGND GND P+7

高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須

支援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。

若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：

A. 將 Mic_IN (MIC) 連接至 MIC2_L。

B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。

C. 將接地 (GND) 連接至接地 (GND)。

D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。 您不需要在 AC’97 音訊

E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
