MANUAL DE UTILIZADOR Z97MITXac ASROCK

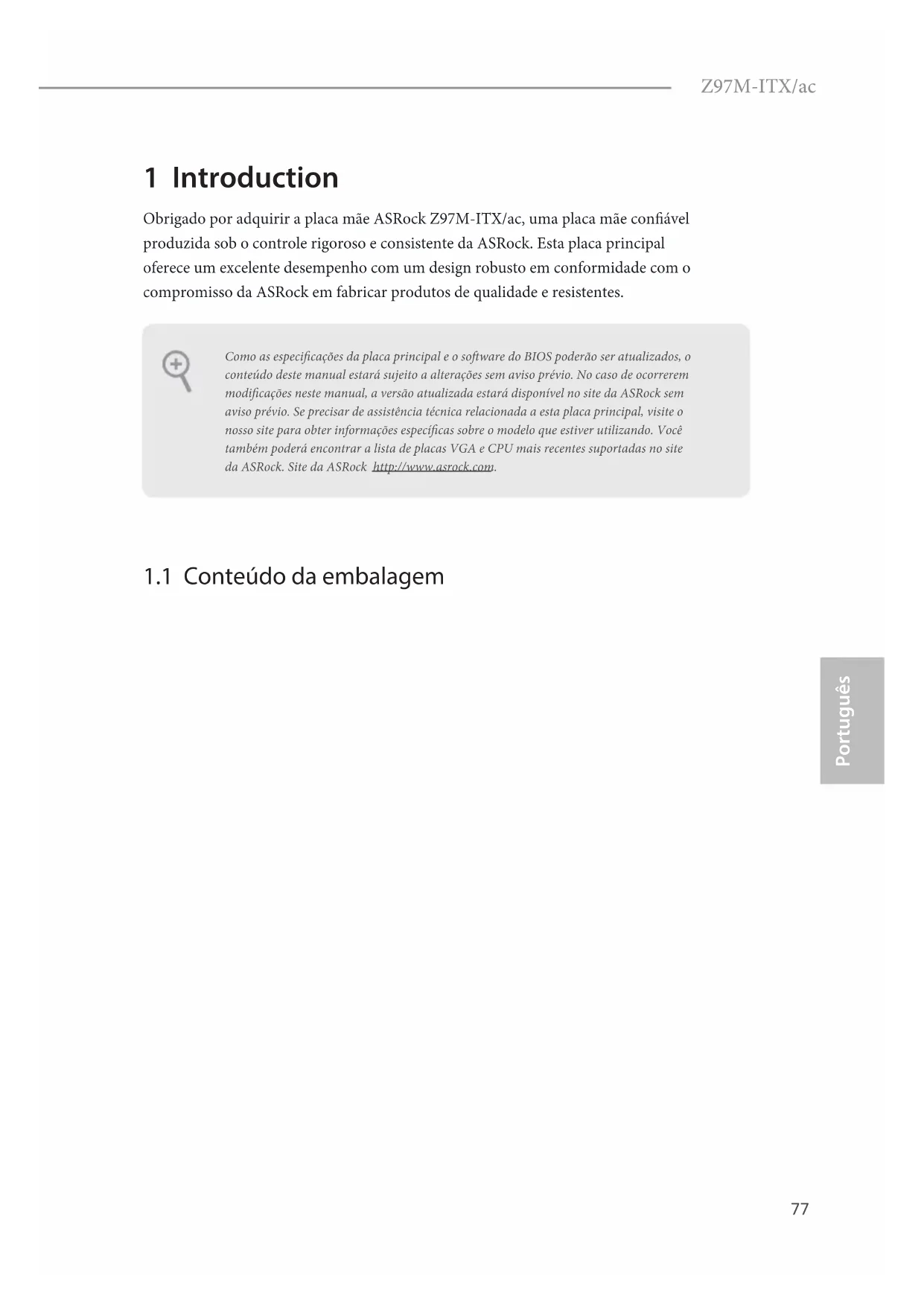

Obrigado por adquirir a placa mãe ASRock Z97M-ITX/ac, uma placa mãe conável

produzida sob o controle rigoroso e consistente da ASRock. Esta placa principal

oferece um excelente desempenho com um design robusto em conformidade com o

compromisso da ASRock em fabricar produtos de qualidade e resistentes.

1.1 Conteúdo da embalagem

•Placa-mãe ASRock Z97M-ITX/ac (Fator Mini-ITX Form)

•Guia de Instalação Rápida ASRock Z97M-ITX/ac

•CD de Suporte da ASRock Z97M-ITX/ac

•2 Parafusos para Módulo WiFi Como as especicações da placa principal e o soware do BIOS poderão ser atualizados, o conteúdo deste manual estará sujeito a alterações sem aviso prévio. No caso de ocorrerem modicações neste manual, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações especícas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.78

•Suporta Processadores de 5ª Geração Intel® Core

•Suporta Processadores de 4ª Geração Nova e 4ª Geração Intel®

•Design com 4 fases de alimentação

sem memória intermédia

•Os grácos incorporados Intel® HD e as saídas VGA só podem

ser suportados com processadores com GPU integrada.

•Suporta grácos incorporados Intel® HD: Intel® Quick Sync

•Pixel Shader 5.0, DirectX 11.1

•Memória compartilhada máxima de 1792MB

•Três opções de saída de grácos: D-Sub, DVI-D e HDMI

•Suporta conguração com três monitores

•Suporta HDMI com resolução máxima de 1920x1200 @ 60Hz79

•Suporta DVI-D com resolução máxima de até 1920x1200 @

•Suporta D-Sub com resolução máxima de até 1920x1200 @

•Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC

e HBR (High Bit Rate Audio) com porta HDMI (É necessário

um monitor compatível com HDMI)

•Suporta HDCP com Portas DVI-D e HDMI

•Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas

•Áudio HD de 7.1 canais com proteção de conteúdo (Codec de

áudio Realtek ALC892)

•Suporte áudio Blu-ray superior

•Suporta proteção contra sobretensão (Proteção Total Contra

•Suporta Proteção contra Relâmpago/ESD (Proteção Total Con-

•Suporta Energy Ecient Ethernet 802.3az

•Suporta PXE LAN sem

•Suporta IEEE 802.11a/b/g/n/ac

•Suporta conexão sem o de alta velocidade até 433Mbps

•2 Portas USB 2.0 (Suporta Proteção ESD (Proteção Total Con-

•4 Portas USB 3.0 (Suporta Proteção ESD (Proteção Total Con-

Entrada de linha / Alto-falante frontal / Microfone

AHCI e Conexão a Quente

•1 x Gabinete de Alimentação de Instrusão

•1 x Conector da ventoinha da CPU (4 pinos)

•1 conector alimentação ATX 24 pinos

•1 conector de áudio do painel frontal

Proteção ESD (Proteção Total Contra Picos ASRock))

•1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Suporta

Proteção ESD (Proteção Total Contra Picos ASRock))

•ACPI 1.1 compatível com eventos de despertar

•Tacômetro CPU/Chassi

•Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade

da ventoinha do gabinete pela temperatura da CPU)

•Controle de multi velocidade da Ventoinha da CPU/Gabinete

•Detecção de ABERTURA da CAIXA

•Monitoramento da tensão: +12V, +5V, +3,3V, Tensão de En-

trada da CPU, Tensões internas da CPU SO

•Microso® Windows® 10 64-bit / 8.1 32-bit / 8.1 64-bit / 8 32-bit /

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste

das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização

de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade

do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele

deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos

causados pelo overclocking.

Devido às limitações, o tamanho real da memória pode ser menor que 4GB para a

reserva de uso do sistema nos sistemas operacionais Windows® 32-bits. Os sistemas op-

eracionais Windows® 64-bits não possuem estas limitações. Pode utilizar o ASRock XFast

RAM para utilizar a memória que o Windows® não utiliza.

•Pronto para ErP/EuP (fonte de alimentação pronta ErP/EuP é

Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do

BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.3 Coniguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do

jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de

jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos

pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

Apagar o Jumper CMOS

CLRCMOS1 permite que você apague os dados no CMOS. Para apagar e

reinicializar os parâmetros do sistema nos valores predenidos, desligue o

computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos,

utilize a tampa do jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5

segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da

BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização

da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o

CMOS. Por favor, observe que a senha, data, hora e perl padrão do usuário serão

apagados só se a bateria CMOS for removida.

alimentação, o botão

de reinicialização e o

indicador do estado do

sistema no chassi deste

suporte, de acordo com a

descrição abaixo. Observe

os pinos positivos e

negativos antes de conectar

os cabos. GND RESET#PWRBTN#PLED-PLED+ GND HDLED-HDLED+ 1

GND PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a

forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de

reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará

aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o

sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema

estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará

aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel

frontal consiste principalmente em um botão de alimentação, um botão de reinicializa-

ção, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc.

Ao conectar seu módulo de painel frontal do chassi a este conector, certique-se de que os

os e os pinos correspondem de forma correta.

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers so-

bre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores

irá causar danos permanentes à placa-mãe.84

transferência de dados de

Além de duas portas USB

2.0 no painel de E/S, há

um suporte nesta placa-

mãe. Cada suporte USB 2.0

pode ter duas portas.

(USB3_5_6 de 19 pinos)

Além das quatro portas

USB 3.0 no painel de E/

S, existe um suporte nesta

placa principal. Cada

suporte USB 3.0 pode

suportar duas portas.

Este suporte destina-se à

conexão dos dispositivos

de áudio no painel de

Conector da Ventoinha da

(CPU_FAN1 de 4 pinos)

Esta placa mãe inclui um

você pretende conectar um

pinos, por favor, conecte-o

Conector de alimentação

(ATXPWR1 de 24 pinos)

Esta placa-mãe inclui um

conector de alimentação

ATX de 24 pinos. Para

utilizar uma fonte de

alimentação ATX de 20

pinos, introduza-a no Pino

Conector de alimentação

(ATX12V1 de 4 pinos)

Por favor, ligue este conec-

tor a uma alimentação de

1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi

deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no

nosso manual e no manual do chassi para instalar o seu sistema.

2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal

de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.

B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.

C. Conecte a ligação Terra (GND) à Terra (GND).

D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa

ligá-los ao painel de áudio AC’97.

E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle

Realtek e ajuste o “Volume de gravação”.

Suporte de intrusão do

Esta placa-mãe suporta

a função de detecção de

que detecta se a tampa do

chassi foi removida. Esta

função requer um chassi

com design de detecção de

um sistema com Módulo

de Plataforma Conável

armazenar com segurança

digitais, senhas e dados.

também ajuda a melhorar

a segurança de rede, a

proteger identidades

digitais e a garantir a

integridade da plataforma.
