MODE D'EMPLOI Z97MITXac ASROCK

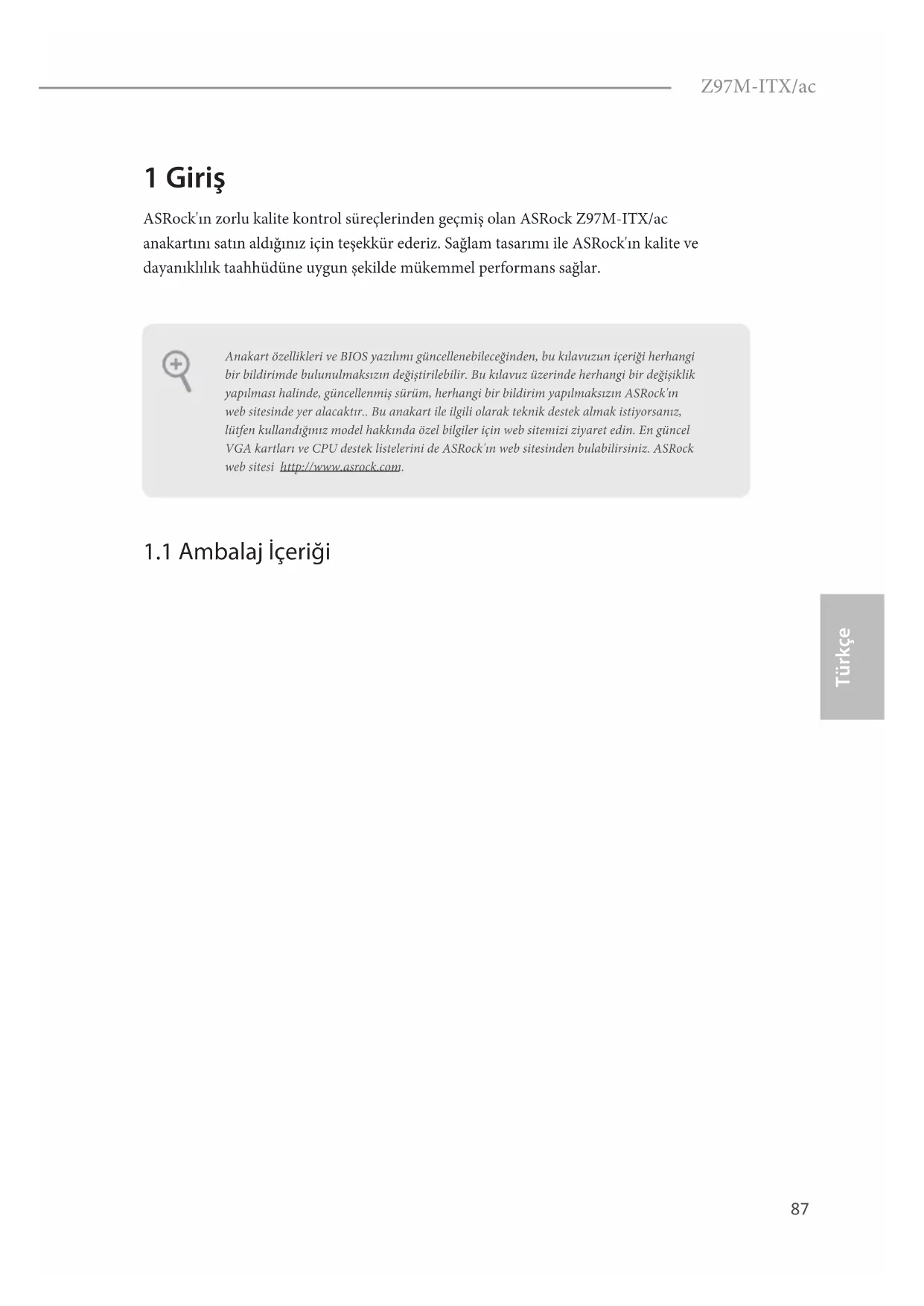

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z97M-ITX/ac

anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve

dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

•ASRock Z97M-ITX/ac Anakartı (Mini-ITX Form Faktörü)

•ASRock Z97M-ITX/ac Hızlı Kurulum Kılavuzu

•ASRock Z97M-ITX/ac Destek CD'si

•2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

•1 x I/O Panel Kalkanı

•1 x WiFi-802.11ac Modülü

•2 x SMA WiFi Anten Kabloları

•2 x ASRock WiFi 2,4/5 GHz Antenleri

•1 x WiFi Modülü Desteği

•WiFi Modülü için 2 x Vida Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu kılavuzun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu kılavuz üzerinde herhangi bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.88

•Mini-ITX Form Faktörü

•Tam Katı Bağlayıcı tasarımı

•Yüksek Yoğunluklu Cam Elyaf PCB CPU

•5. Nesil Intel® Core

i7/i5/i3/Pentium®/Celeron® İşlemcilerini

Celeron® İşlemcilerini destekler (Soket 1150)

•4 Güç Saası tasarımı

• Intel® Turbo Boost 2.0 Teknolojisini destekler

•Intel® K Serisi kilitsiz işlemcileri destekler

•ASRock BCLK tam aralıklı Hız Aşırtmayı destekler

•Çi Kanallı DDR3 Bellek Teknolojisi

•DDR3 3100+(OC)/2933(OC)/2800(OC)/2400(OC)/2133

(OC)/1866(OC)/1600/1333/1066 ECC olmayan, ara belleğe

alınmamış belleğ destekler

•Maksimum sistem belleği kapasitesi: 16GB (bkz. DİKKAT)

•Intel® Üstün Bellek Proli (XMP)1.3/1.2 özelliğini destekler

•1 x Dikey Yarım Mini PCI Express Yuvası: WiFi + BT Modülü

•Intel® HD Graphics Dahili Görselleri ile VGA çıktıları,

yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

•Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC

•Üç grak çıkışı seçeneği: D-sub, DVI-D ve HDMI89

•Üçlü Monitör Desteği

•En yüksek 1920x1200 @ 60Hz çözünürlüğüne kadar HDMI

•1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler

•1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini

•HDMI Bağlantı Noktasıyla Otomatik Dudak Senkronizasyonu,

Derin Renk (12bpc), xvYCC ve HBR (Yüksek Bit Oranlı

Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü

•DVI-D ve HDMI Bağlantı Noktalarıyla HDCP destekler

•DVI-D ve HDMI Bağlantı Noktalarıyla Tam HD 1080p Blu-

ray (BD) kayıttan yürütme destekler

•İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892

•Üstün Blu-ray Ses desteği

•Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim

•Qualcomm® Atheros® Güvenli İnternet Açışı Teknolojisini

•LAN Açılışını Destekler

•Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim

•Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

•PXE özelliğini destekler

•IEEE 802.11a/b/g/n/ac işlevini destekler

•Çi Bant özelliğini destekler (2,4/5 GHz)

•433Mbps'ye kadar yüksek hızlı kablosuz bağlantıları destekler

•Bluetooth 4.0 / 3.0 + II. sınıf yüksek hızı destekler90

•1 x PS/2 Fare/Klavye Bağlantı Noktası

•1 x D-Sub Bağlantı Noktası

•1 x DVI-D Bağlantı Noktası

•1 x HDMI Bağlantı Noktası

•1 x Optik SPDIF Çıkışı Bağlantı Noktası

•2 x Bağlayıcısı USB 2.0 Bağlantı Noktası (ESD Koruması

Destekler (ASRock Tam Ani Gerilim Koruması))

•4 x Bağlayıcısı USB 3.0 Bağlantı Noktası (ESD Koruması

Destekler (ASRock Tam Ani Gerilim Koruması))

•LED’e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED ve SPEED LED)

•HD Ses Jakları: Arka Hoparlör / Merkezi / Bas / Hat Girişi /

•1 x Kasa Yetkisiz Erişim Bağlantısı

•1 x TPM Bağlantısı

•1 x CPU Fan Bağlayıcısı (4 pimli)

•1 x Ön Panel Ses Bağlayıcısı

•1 x USB 2.0 Bağlantısı (2 USB 2.0 bağlantı noktası destekler)

(ESD Koruması Destekler (ASRock Tam Ani Gerilim

•1 x USB 3.0 Bağlantısı (2 USB 3.0 bağlantı noktası destekler)

(ESD Koruması Destekler (ASRock Tam Ani Gerilim

•Çok dilli GUI Desteği ile 64Mb AMI UEFI Legal BIOS

•ACPI 1.1 Uyumlu uyandırma olayları

•SMBIOS 2.3.1 desteği

•CPU/Kasa sıcaklığı tespiti

•CPU/Kasa Devirölçer

•İşlemci/Kasa Sessiz Fan (İşlemci sıcaklığıyla otomatik ayarlı

•CPU/Kasa Fanı çoklu hız kontrolü

•KASA AÇIK algılaması

•Voltaj izleme: +12V, +5V, +3,3V, İşlemci Giriş Voltajı, İşlemci

•ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması

ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm

hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin

dayanıklılığını etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir.

Bunu riski ve masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan

doğabilecek zararlar konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçeves-

inde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim

sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten

faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.92

CMOS'u temizlerseniz, kasa açık uyarısı alabilirsiniz. Önceki kasa yetkisiz erişim

durumu kaydını silmek için lütfen BIOS durumunu "Durumu Temizle" olarak belirleyin.

1.3 Bağlantı Teli Kurulumu

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine

yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel

"Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı

teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini

temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı

kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten

sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için

bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen

sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz

gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde

yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca

CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

1.4 Ekli Bağlantılar ve Bağlayıcılar

Sistem Paneli Bağlantısı

Güç anahtarını bağlayın,

kasa üzerindeki anahtar ile

sistem durumu belirtecini

aşağıdaki pim düzenine

göre sıfırlayın. Kabloları

bağlarken pozitif ve negatif

pimleri not edin. GND RESET#PWRBTN#PLED-PLED+ GND HDLED-HDLED+ 1

GND PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi

yöne hareketle kapanacağını seçebilirsiniz.

RESET (Sıfırlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde

yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı

yanacaktır. Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku duru-

munda ya da kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da

yazarken LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak

bir güç anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi

birimlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo

düzenlemeleri ile pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu

bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile

bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.94

Seri ATA3 Bağlayıcıları

Bu beş SATA3 bağlayıcısı,

veri aktarım hızı 6,0 Gb/

sn'ye kadar olan dahili

depolama aygıtları için

tasarlanmış SATA veri

kablolarını destekler.

Bu anakart üzerinde, I/O

paneli üzerindeki iki USB

2.0 bağlantı noktasının

yanı sıra, bir adet bağlantı

bulunmaktadır. Bu USB 2.0

bağlantısı, iki adet bağlantı

noktasını destekleyebilir.

Bu anakart üzerinde, I/O

paneli üzerindeki dört USB

3.0 bağlantı noktasının

yanı sıra, bir adet bağlantı

USB 3.0 bağlantısı, iki

adet bağlantı noktasını

Ön Panel Ses Bağlantısı

Bu bağlantı, ses aygıtlarının

ön ses paneline bağlanması

içindir. DUMMYGND GND P+7

Lütfen fan kablosunu fan

konektörüne takın ve siyah

teli topraklama pinine

Bu anakart, 4-Pin CPU

fan (Sessiz Fan) bağlayıcısı

sağlamaktadır. 3-Pin CPU

fan bağlamak istiyorsanız,

lütfen Pin 1-3'ü kullanın.

sağlamaktadır. 20-pin ATX

güç beslemesi kullanmak

için, lütfen Pin 1 ve Pin

ATX 12V Güç Bağlayıcısı

Lütfen bu konektör için

bir ATX 12V güç kaynağı

1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün

çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekme-

ktedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Toprak'ı (GND) Toprak'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları

bağlamanıza gerek yoktur.

E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine

gidin ve “Kayıt Ses Seviyesi”ni ayarlayın.

Kasa Yetkisiz Erişim

açılmadığını tespit eden

bir KASA AÇIK özelliği

özelliğin kullanılabilmesi

için kasa yetkisiz erişim

tasarımına sahip bir kasa

Bu bağlayıcı, anahtarlar,

dijital sertikalar, parolalar

ve verileri güvenli bir

şekilde saklama özelliği

Platform Modülü (TPM)

sistemini destekler.

TPM sistemleri, aynı

zamanda ağ güvenliğinin

artırılması, dijital

kimliklerin korunması ve

platform bütünlüğünün
