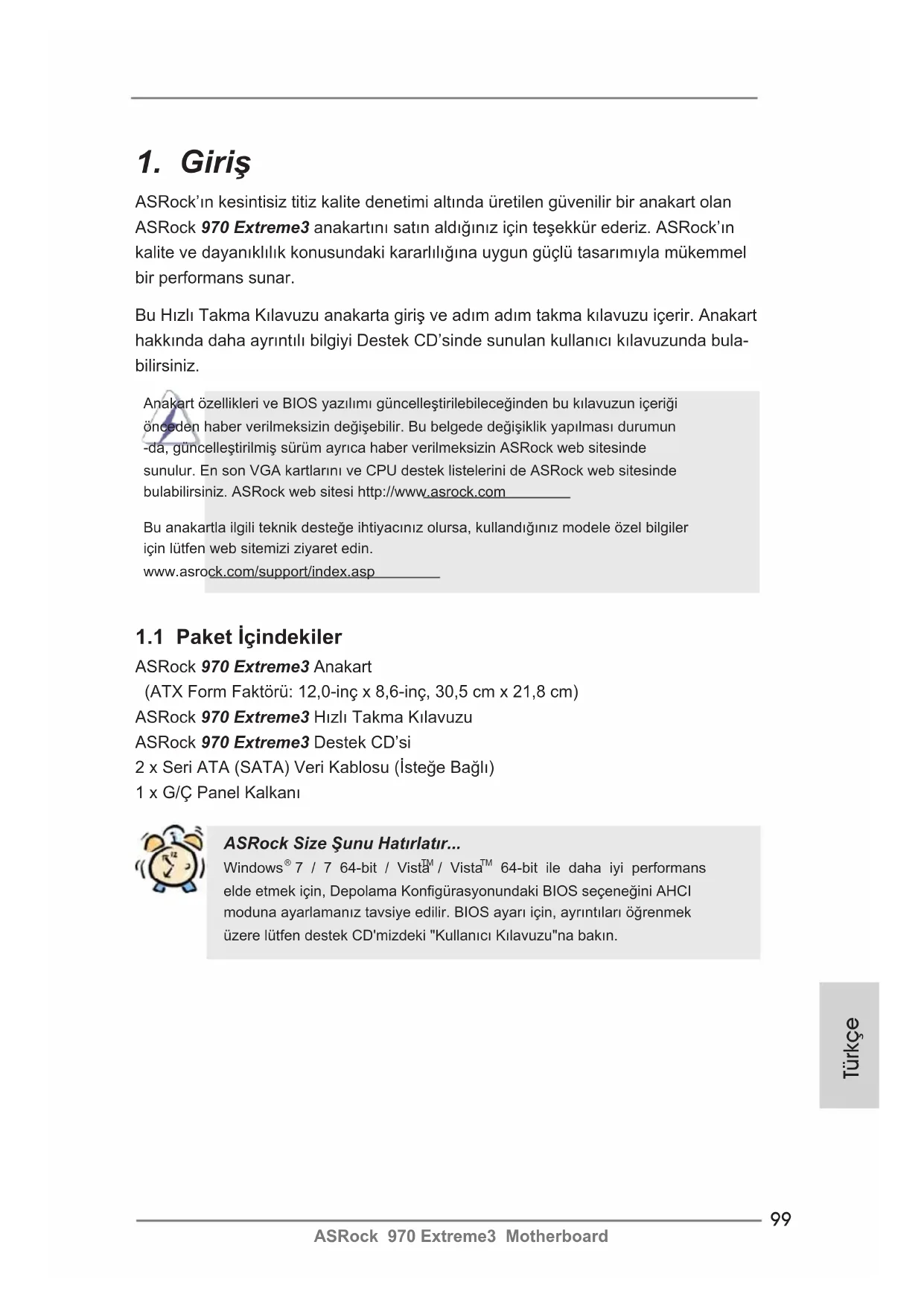

ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan

ASRock 970 Extreme3 anakartını satın aldığınız için teşekkür ederiz. ASRock’ın

kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla mükemmel

bir performans sunar.

Bu Hızlı Takma Kılavuzu anakarta giriş ve adım adım takma kılavuzu içerir. Anakart

hakkında daha ayrıntılı bilgiyi Destek CD’sinde sunulan kullanıcı kılavuzunda bula-

Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği

önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumun

-da, güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde

sunulur. En son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde

bulabilirsiniz. ASRock web sitesi http://www.asrock.com

Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler

için lütfen web sitemizi ziyaret edin.

www.asrock.com/support/index.asp

1.1 Paket İçindekiler

ASRock 970 Extreme3 Anakart

(ATX Form Faktörü: 12,0-inç x 8,6-inç, 30,5 cm x 21,8 cm)

ASRock 970 Extreme3 Hızlı Takma Kılavuzu

ASRock 970 Extreme3 Destek CD’si

2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

1 x G/Ç Panel Kalkanı

ASRock Size Şunu Hatırlatır...

64-bit ile daha iyi performans

elde etmek için, Depolama Kongürasyonundaki BIOS seçeneğini AHCI

moduna ayarlamanız tavsiye edilir. BIOS ayarı için, ayrıntıları öğrenmek

üzere lütfen destek CD'mizdeki "Kullanıcı Kılavuzu"na bakın.100

ASRock 970 Extreme3 Motherboard

Platform - ATX Form Faktörü: 12,0-inç x 8,6-inç, 30,5 cm x 21,8 cm

- Tüm Katı Kapasitör tasarımı (%100 Japon yapımı yüksek

kaliteli Polimer Kapasitörler)

CPU - Soket AM3+ işlemcileri desteği

- Soket AM3 işlemcileri desteği: AMD Phenom

TM II X6 / X4 / X3 /

X2 (920 / 940 hariç) / Athlon II X4 / X3 / X2 / Sempron

- Sekiz Çekirdekli CPU Desteği

- UCC özelliğini destekler - CPU çekirdeği Kilidi Açma

- V4 + 1 Güç Fazı Tasarımı

- 140W’ye kadar CPU’yu destekler

- AMD’nin Cool ‘n’ Quiet

TM Teknolojisini Destekler

- FSB 2400 MHz (4,8 GT/sn)

- Untied Overclocking Teknolojisini destekler (bkz. DİKKAT 2)

- Hyper-Transport 3.0 (HT 3.0) Teknolojisini Destekler

Yonga seti - Kuzey Köprüsü: AMD 970

- Güney Köprüsü: AMD SB950

Bellek - Çift Kanallı DDR3 Belleği Teknolojisi (bkz. DİKKAT 3)

- 4 x DDR3 DIMM yuva

- DDR3 2100(OC)/1866(OC)/1800(OC)/1600(OC)/1333/1066/

800 ECC olmayan, ara belleksiz bellek (bkz. DİKKAT 4)

- Sistem belleğinin maks. kapasitesi: 32 GB (bkz. DİKKAT 5)

Genişletme - 2 x PCI Express 2.0 x16 yuva

Yuvası (PCIE2: x16 modu; PCIE4: x4 modu)

- LAN’da Uyan özelliğini destekler

- LAN Kablo Algılama’yı destekler

- Enerji Verimli Ethernet 802.3az desteği

- 1 x PS/2 Fare Portu

- 1 x PS/2 Klavye Portu

- 1 x 1 x Koaksiyel SPDIF Çıkışı Portu

- 1 x Optik SPDIF Çıkışı Portu

- 4 x Kullanıma Hazır USB 2.0 Portu

- 2 x Kullanıma Hazır USB 3.0 Portu

- 1 x eSATA3 Konektörü

- 1 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED)

- HD Ses Jakı: Yan Hoparlör/Arka Hoparlör/Orta/Bas/Hat Girişi/

SATA3 - 5 x SATA3 6,0Gb/sn konektör, donanım RAID (RAID 0, RAID 1,

RAID 5 ve RAID 10), NCQ, AHCI ve “Sistem Aзэkken Bileюen

USB 3.0 - Etron EJ168A tarafından 2 x Arka USB 3.0 bağlantı

noktası, 5Gb/s’ye kadar USB 1.0/2.0/3.0

Konektör - 5 x SATA3 6,0 Gb/s konektör

- 1 x Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x HDMI_SPDIF şi

- CPU/Kasa/Gьз FAN konektörü

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- Ön panel ses konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

BIOS Özelliği - 32 Mb GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

- Jumpersız ayarlamayı destekler

- SMBIOS 2.3.1 Desteği

- CPU, VCCM, NB, SB Voltaj Çoklu ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü

Benzersiz - ASRock Extreme Tuning Utility (AXTU) (bkz. DİKKAT 7)

- ASRock Anında Önyükleme

- ASRock Anında Flash (bkz. DİKKAT 8)

ASRock 970 Extreme3 Motherboard

UYARI Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya

üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla

ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya

hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı

siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.

- ASRock APP Charger (bkz. DİKKAT 9)

- ASRock XFast USB (bkz. DİKKAT 10)

- ASRock XFast LAN (bkz. DİKKAT 11)

- ASRock Açık/Kapalı Çalma Teknolojisi (bkz. DİKKAT 12)

- Hibrit Yükseltici:

- CPU Frekans Adımsız Kontrol (bkz. DİKKAT 13)

- ASRock U-COP (bkz. DİKKAT 14)

- Önyükleme Hatası Koruması (B.F.G.)

- Turbo UCC Donanım - CPU Sıcaklık Duyarlılığı

Monitör - Kasa Sıcaklık Duyarlılığı

- CPU/Kasa/Güç Fan Takometresi

- CPU/Kasa Sessiz Fan

- CPU/Kasa Fan Çoklu-Hız Kontrolü

XP / XP 64-bit uyumlu

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

ASRock 970 Extreme3 Motherboard

1. UCC (CPU Çekirdeği Kilidi Açma) özelliği AMD CPU aktivasyonunu

basitleştirir. "ASRock UCC" BIOS seçeneğinin basit bir düğmesi olduğu

sürece, anlık performans artışı için ekstra CPU çekirdeğinin kilidini

açabilirsiniz. UCC özelliği etkinken, çift çekirdekli veya üç çekirdekli CPU

dört çekirdekli CPU'ya artırılacaktır ve dört çekirdekli CPU da dahil bazı

CPU'lar L3 önbellek boyutunu 6 MB'ye kadar artırabilir, yani yükseltilmiş

CPU performansının keyni daha uygun yata çıkarabilirsiniz. Lütfen

UCC özelliğinin yalnızca AM3/AM3+ CPU ile desteklendiğini ve ek olarak

her AM3/AM3+ CPU'nun bu özelliği destekleyemediğini unutmayın, bazı

CPU'ların gizli çekirdeği yanlış çalışabilir.

2. Bu anakart Untied Overclocking Teknolojisi'ni destekler. Ayrıntılar için lütfen

sayfa 27'teki "Untied Overclocking Teknolojisi"ni okuyun.

3. Bu anakart Çift Kanallı Bellek Teknolojisi'ni destekler. Çift Kanallı Bellek

Teknolojisi'ni uygulamadan önce, uygun yükleme hakkında sayfa 14'deki

bellek modüllerinin yükleme kılavuzunu okuduğunuzdan emin olun.

4. 2100/1866/1800/1600MHz bellek hızı çalıştığınız AM3/AM3+ CPU'ya göre

desteklenir. DDR3 2100/1866/1800/1600 bellek modülünü bu anakartta

çalıştırmak istiyorsanız, uyumlu bellek modülleri için lütfen web sitemizdeki

bellek destek listesine bakın. OC olmayan modun DDR3 1866’sı AM3+

CPU ile desteklenir. ASRock web sitesi: http://www.asrock.com

5. İşletim sistemi kısıtlaması nedeniyle, Windows

sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB'den az olabilir.

64-bit CPU'lu Windows

OS için bu tür bir sınırlama yoktur.

6. Mikrofon çıkışı için, bu anakart hem stereo hem de mono modlarını

destekler. Ses çıkışı için, bu anakart 2 kanallı, 4 kanallı, 6 kanallı ve 8

kanallı modları destekler. Düzgün bağlantı için sayfa 3'teki tabloyu kontrol

7. ASRock Extreme Tuning Utility (AXTU) hepsi bir arada bir araç olup

kullanıcı ile dost bir arayüzde farklı sistem i.levlerinin ince ayarını yapmak

için kullanılmakta olup buna Donanım Monitörü, Fan Kontrolü, Hız A.ırtma,

OC DNA ve IES dahildir. Donanım Monitöründe sisteminizde okunan

önemli de.erleri gösterir. Fan Kontrolünde ayarlamanız için fan hızını ve

sıcaklı.ını gösterir. Hız a.ırtmada optimum sistem performansı almak için

CPU frekansını hız a.ırtma yapmanıza izin verilmi.tir. OC DNA’da OC

ayarlarınızı bir pro l olarak kaydedebilir ve arkada.larınız ile payla.abilirsin-

iz. Ardından arkada.larınız OC pro lini kendi sistemine ekleyerek aynı OC

ayarlarını alabilir. IES’de (Akıllı Enerji Tasarrufu), CPU çekirdekleri bo.ta

oldu.unda bilgisayarın performansından ödün vermeden gerilim düzenley-

icisi çıkı. fazlarının sayısını dü.ürerek verimlili.i iyile.tirir. ASRock Extreme

Tuning Utility (AXTU)’nun çalı.ma prosedürleri için lütfen web sitemizi

ziyaret ediniz. ASRock web sitesi: http://www.asrock.com

8. ASRock Anında Flash, Flash ROM'a katıştırılmış bir BIOS ash yardımcı

programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS'unu MS-

gibi ilk önce işletim sistemine girmeden

güncellemenizi sağlar. Bu yardımcı programla, POST sırasında <F6>

ASRock 970 Extreme3 Motherboard

tuşuna basabilirsiniz veya BIOS ayarları menüsünün ASRock Anında

Flash'a erişmesi için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni

BIOS dosyasını USB ash sürücünüze, diskete veya sabit sürücüye kayde-

din, sonra BIOS'unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer

karmaşık ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz.

Lütfen USB ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi

kullanması gerektiğini unutmayın.

9. iPhone/iPod/iPad Touch gibi Apple cihazlarınızı şarj etmek için daha

hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için

mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve

eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger

birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak

tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM'de Askıya

Al modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj

etmeyi destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç

olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.

ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.

10. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-

mans aygtının özelliğine göre değişiklik gösterebilir.

11. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara

da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal

şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda

Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe

ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-

tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin

Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi

verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.

12. ASRock Açık/Kapalı Çalma Teknolojisi kullanıcıların bilgisayar kapalıyken

(veya ACPI S5 modundayken) bile bilgisayara bağlı MP3 çalar, cep tele-

fonu gibi taşınabilir ses aygıtlarında mükemmel ses deneyiminin keyni

çıkarmalarına izin verir! Bu ana kart aynı zamanda kullanıcılar için en

elverişli bilgisayar kullanım ortamını sunan ücretsiz 3,5mm ses kablosu

(isteğe bağlı) sağlamaktadır.

13. Bu anakart adımsız kontrole izin verse de aşırı hızlandırma uygulamanız

önerilmez. Önerilen CPU veri yolu frekansları dışındaki frekanslar sistemin

dengesiz olmasına veya CPU’nun zarar görmesine neden olabilir.

14. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi

devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını

kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak

için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu

ASRock 970 Extreme3 Motherboard

15. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç

tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-

liktir. EuP'a göre, kapalı mod durumunda tamamlanmış sistemin toplam

AC gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP

hazır anakart ve EuP hazır güç kaynağı gerekir. Intel'in önerisine göre, EuP

hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği

%50'den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı

seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı

ASRock 970 Extreme3 Motherboard

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

USB 2.0 Fişleri G/Ç panelindeki varsayılan dört

USB 2.0 portundan başka, bu

anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

USB 2.0 portunu destekler.

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve

konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.

Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek

anakartın kalıcı olarak zarar görmesine neden olabilir!

Seri ATA3 Konektörler Bu beş Seri ATA3 (SATA3)

(SATA3_1: bkz. s.2, No. 17)

konektör, dahili depolama

(SATA3_2: bkz. s.2, No. 18)

cihazları için SATA veri

(SATA3_3: bkz. s.2, No. 16)

kablolarını destekler. Geçerli

SATA3 arayüzü 6,0 Gb/sn veri

(SATA3_5: bkz. s.2, No. 20)

aktarım hızına izin verir.

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA3 sabit diskine veya

anakarttaki SATA3 konektörüne

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

aktarma ve alma kızılötesi

Ön Panel Ses Fişi Bu, panel ses kablosu için

uygun bağlantı sağlayan ve

ses cihazlarını kontrol

etmeyi sağlayan bir arayüzdür.

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(bkz. s.2 No. 25) J _S EN SEO UT 2_ L 1 M IC _R ETP RE SE NC E# GND O UT 2_ RM IC 2_ RM IC 2_ LOUT_RET 1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel

kablosunun HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen

sisteminizi yüklemek için kılavuzumuzdaki ve kasa kılavuzundaki

talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground’u (GND) Ground’a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

XP / XP 64-bit İS için:

“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

işlevini barındırır.

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk

veri okurken veya yazarken LED yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

Güç LED'i Fişi Sistem gücü durumunu

belirtmek için lütfen kasa güç

LED'ini bu şe bağlayın. Sistem

çalışırken LED açıktır. LED S1

durumunda yanıp sönmeye

devam eder. LED S3/S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

1 PLED+PLED+PLED- Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını

fanına bu konektöre bağlayın

ve siyah kabloyu toprak pinine

bağlayın. CHA_FAN1/2/3 fan

hızı UEFI veya AXTU yoluyla

CPU Fan Konektörü Lütfen fan kablolarını CPU

fanına bu konektöre bağlayın

ve siyah kabloyu toprak pinine

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

bu konektöre bağlayın.

Bu anakart 24-pinli ATX güç konektörü sağlasa da

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

kaynağını bu konektöre

Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir

4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç

kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte

4-Pinli ATX 12V Güç Kaynağını Takma 12 1

Seri port Fişi Bu COM1 şi bir seri port

çıkışını HDMI VGA kartına

sağlar, sistemin HDMI Dijital

TV/projektör/LCD cihazlarını

bağlamasına izin verir. Lütfen

HDMI_SPDIF konektörünü bu

ASRock 970 Extreme3 Motherboard

Anakarttaki Flash Bellek BIOS Ayarları Yardımcı Programını içerir. Bilgisayarı

başlattığınızda, lütfen Otomatik Güç Sınaması (POST) sırasında BIOS Ayarları

yardımcı programına girmek için <F2> veya <Del> tuşuna basın; aksi halde, POST

test rutinlerine devam eder. BIOS Ayarlarına POST'tan sonra girmek istiyorsanız,

lütfen <Ctl> + <Alt> + <Delete> tuşlarına basarak veya sistem kasasındaki sıfırlama

düğmesine basarak sistemi yeniden başlatın. BIOS Ayarları programı kullanıcı

dostu olacak şekilde tasarlanmıştır. Çeşitli alt menüler arasında dolaşmanıza ve

önceden belirlenen seçenekler arasından seçim yapmanıza izin veren menü tabanlı

bir programdır. BIOS Ayarları hakkında ayrıntılı bilgi için, lütfen Destek CD'sinde

bulunan Kullanıcı Kılavuzu'na (PDF dosyası) başvurun.

3. Yazılım Destek CD’si bilgileri

Bu anakart çeşitli Microsoft

işletim sistemleri destekler: 7 / 7 64-bit

64-bit / XP / XP 64-bit. Anakartla birlikte gelen Destek CD'si

anakart özelliklerini genişleten gerekli sürücüleri ve kullanışlı yardımcı programları

içerir. Destek CD'sini kullanmaya başlamak için, CD'yi CDROM sürücünüze takın.

Bilgisayarınızda "OTOMATİK KULLAN" özelliği etkinleştirilmişse, Ana Menüyü

otomatik olarak görüntüler. Ana Menü otomatik olarak görüntülenmezse, menüleri

görüntülemek için Destek CD'sinin “BIN” klasöründeki "ASSETUP.EXE" dosyasını

bulun ve çift tıklatın.
