MANUAL DE USUARIO 970 Extreme3 ASROCK

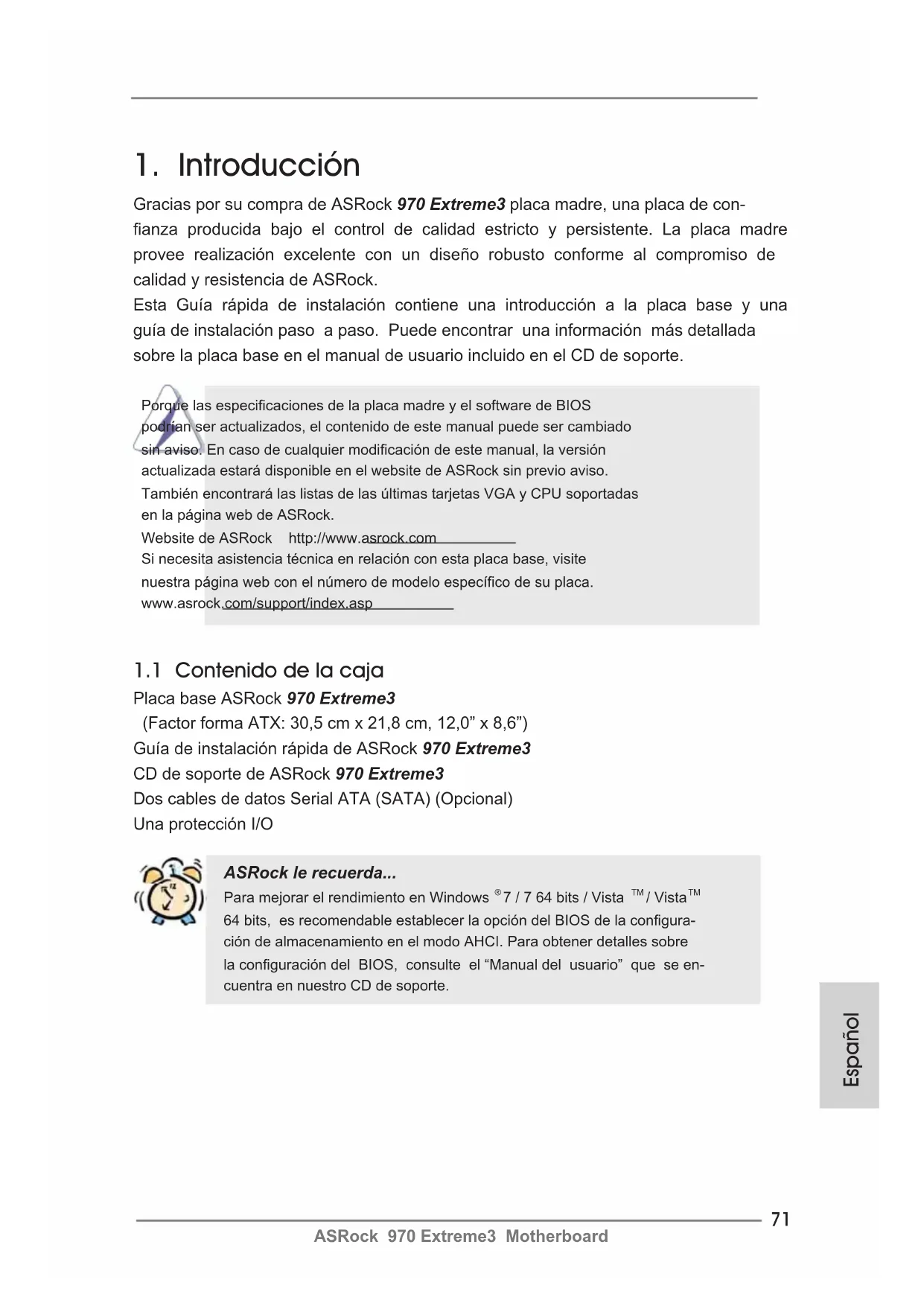

Gracias por su compra de ASRock 970 Extreme3 placa madre, una placa de con-

anza producida bajo el control de calidad estricto y persistente. La placa madre

provee realización excelente con un diseño robusto conforme al compromiso de

calidad y resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una

guía de instalación paso a paso. Puede encontrar una información más detallada

sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especicaciones de la placa madre y el software de BIOS

podrían ser actualizados, el contenido de este manual puede ser cambiado

sin aviso. En caso de cualquier modicación de este manual, la versión

actualizada estará disponible en el website de ASRock sin previo aviso.

También encontrará las listas de las últimas tarjetas VGA y CPU soportadas

en la página web de ASRock.

Website de ASRock http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite

nuestra página web con el número de modelo especíco de su placa.

www.asrock.com/support/index.asp

1.1 Contenido de la caja

Placa base ASRock 970 Extreme3

(Factor forma ATX: 30,5 cm x 21,8 cm, 12,0” x 8,6”)

Guía de instalación rápida de ASRock 970 Extreme3

CD de soporte de ASRock 970 Extreme3

Dos cables de datos Serial ATA (SATA) (Opcional)

Una protección I/O ASRock le recuerda...

Para mejorar el rendimiento en Windows

64 bits, es recomendable establecer la opción del BIOS de la congura-

ción de almacenamiento en el modo AHCI. Para obtener detalles sobre

la conguración del BIOS, consulte el “Manual del usuario” que se en-

cuentra en nuestro CD de soporte.

Plataforma - Factor forma ATX: 30,5 cm x 21,8 cm, 12,0” x 8,6”

- Todo diseño de Capacitor Sólido (condensadores de

polímero conductor de alta calidad 100% fabricados en

Procesador - Compatibilidad con procesadores con conector AM3+

- Compatibilidad con procesadores con conector AM3:

procesador AMD Phenom

TM II X6 / X4 / X3 / X2 (excepto 920

/ 940) / Athlon II X4 / X3 / X2 / Sempron

- Compatible con CPU de ocho núcleo

- Con soporte UCC (Unlock CPU Core) (vea ATENCIÓN 1)

- Diseño de fases de potencia V4 + 1

- Compatible con CPU de hasta 140W

- Con soporte para tecnología Cool ‘n’ Quiet

- Admite tecnología de aumento de velocidad liberada

- Soporta Tecnología de Hiper-Transporte 3.0 (HT 3.0)

Chipset - North Bridge: AMD 970

- South Bridge: AMD SB950

Memoria - Soporte de Tecnología de Memoria de Doble Canal

- Máxima capacidad de la memoria del sistema: 32GB

Ranuras de - 2 x ranuras PCI Express 2.0 x16

Expansión (PCIE2: modo x16; PCIE4: modo x4)

mode o dobles en modo x8 / x8; PCIE5: modo x4)

- 2 x ranura PCI Express 2.0 x1

y CrossFireX TM Audio - 7.1 CH HD Audio con Protección de Contenido

(Realtek ALC892 Audio Codec)

- Compatible con audio Blu-ray de alta calidad

- Soporta Wake-On-LAN

- Admite detección de conexión de cable LAN

- Compatible con Ethernet 802.3az de bajo consumo

- Admite PXE Entrada/Salida I/O Panel

de Panel - 1 x puerto de ratón PS/2

Trasero - 1 x puerto de teclado PS/2

- 1 x puerto de salida coaxial SPDIF

- 1 x puerto de salida óptica SPDIF

- 2 x puertos USB 3.0 predeterminados

- 1 x Conector eSATA3

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/

ENLACE y LED de VELOCIDAD)

- Conexión de audio: Altavoz lateral / Altavoz trasero /

Central/Bajos / Entrada de línea / Altavoz frontal /

Micrófono (ver ATENCIÓN 6)

SATA3 - 5 x conectores SATA3 de 6,0 Gb/s compatibles con

funciones RAID (RAID 0, RAID 1, RAID 5 y RAID 10),

NCQ, AHCI y de “conexión en caliente” compatibles con

funciones NCQ, AHCI y de “conexión en caliente”

USB 3.0 - 2 x puertos USB 3.0 traseros de Etron EJ168A,

compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s

Conectores - 5 x conexiones SATA3, admiten una velocidad de

transferencia de datos de hasta 6,0Gb/s

- 1 x Cabezal de Módulo Infrarrojos

- 1 x Base de conexiones del módulo de infrarrojos para el

- 1 x En-tête de port COM

- 1 x cabecera HDMI_SPDIF

- 1 x cabecera de indicador LED de encendido

- Conector de ventilador de CPU / chasis / alimentacion

- 24-pin cabezal de alimentación ATX

- 8-pin conector de ATX 12V power

- Múltiple ajuste de CPU, VCCM, NB, SB Voltage

CD de soport - Controladores, Utilerías, Software de Anti Virus (Versión

de prueba), Prueba de CyberLink MediaEspresso 6.5

Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 7)

Única - ASRock Instant Boot

- ASRock Instant Flash (vea ATENCIÓN 8)

- ASRock APP Charger (vea ATENCIÓN 9)

- ASRock XFast USB (vea ATENCIÓN 10)

- ASRock XFast LAN (vea ATENCIÓN 11)

- Tecnología de activación y desactivación de la

reproducción de ASRock (vea ATENCIÓN 12)

- Amplicador Híbrido:

- Stepless control de frecuencia de CPU

- ASRock U-COP (vea ATENCIÓN 14)

- Protección de Falla de Inicio (B.F.G..)

- Turbo UCC Monitor Hardware - Sensibilidad a la temperatura del procesador

- Sensibilidad a la temperatura de la placa madre

- Taquimetros de los ventiladores del procesador y del CPU

/ chasis / alimentacion

- Ventilador silencioso para CPU y el chasis

- Control de ajuste de la velocidad del ventilador de la CPU

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS - En conformidad con Microsoft

Certicaciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente

de alimentación que cumpla con la directiva ErP/EuP)

* Para más información sobre los productos, por favor visite nuestro sitio web:

1. La función ASRock UCC (Unlock CPU Core, desbloquear núcleo la CPU)

simplifica la activación de una CPU AMD. Con sólo activar la opción

“Unlock CPU Core” (desbloquear núcleo la CPU) en el UEFI, es posible

desbloquear el núcleo de CPU adicional y disfrutar de un aumento de

rendimiento instantáneo. La activación de la función UCC permite elevar

la potencia de una CPU de doble o triple núcleo a un nivel equivalente al

de una CPU de cuádruple núcleo y, en el caso de algunas CPUs, entre

ellas las CPUs de cuádruple núcleo, aumentar el tamaño de la memoria

caché L3 hasta 6 MB, lo cual le permitirá disfrutar de una CPU de mayor

rendimiento a un precio más económico. Recuerde que la función UCC

sólo es compatible con CPUs AM3/AM3+ y que, además, no todas las

CPUs AM3/AM3+ admiten esta función debido a que el núcleo oculto de

algunas CPUs puede provocar errores de funcionamiento.

2. Esta placa base admite la tecnología de aumento de velocidad liberada.

Por favor lea “Tecnología de Forzado de Reloj (Overclocking) no relacio-

nado” en la página 27 para obtener detalles.

3. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes

de implementar la Tecnología de Memoria de Doble Canal, asegúrese de

leer la guía de instalación de módulos de memoria en la página 14 para

su correcta instalación.

4. Que la velocidad de memoria de 2100/1866/1800/1600 MHz se ad-

mita o no se admita, depende de la configuración AM3/AM3+ Proc-

esador que adopte. Si desea adoptar el módulo de memoria DDR3

2100/1866/1800/1600 en esta placa base, consulte la lista de compati-

bilidad de memorias en nuestro sitio Web para obtener los módulos de

memoria compatibles. El procesador AM3+ admite DDR3 1866 del modo

Sitio Web de ASRock: http://www.asrock.com

ADVERTENCIA Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la

velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velo-

cidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes.

El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los

componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia

responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por

los posibles daños causados por el aumento de la velocidad del reloj.

ASRock 970 Extreme3 Motherboard

5. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no

existe dicha limitación.

6. Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece

soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales.

Consulte la tabla en la página 3 para una conexión correcta.

7. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno

que permite realizar ajustes precisos en diferentes funciones del sistema

mediante una interfaz sencilla, que incluye supervisión de hardware,

control de ventiladores, función de aumento de la velocidad del reloj,

DNA OC y IES. La función de supervisión de hardware, muestra las prin-

cipales lecturas del sistema. La función de control de los ventiladores,

muestra la velocidad y la temperatura de los ventiladores y permite

ajustarlas. La función de aumento de la velocidad del reloj, permite au-

mentar la frecuencia de la CPU para conseguir un rendimiento óptimo

del sistema. La función DNA OC permite guardar la con guración OC

como un per l y compartirla con sus amigos. Después, sus amistados

pueden cargar el perfi l OC en sus propios sistemas para obtener la

misma con guración OC. En el protector de energía inteligente (IES, In-

telligent Energy Saver), el regulador de voltaje puede reducir el número

de fases de salida para mejorar la e ciencia cuando los núcleos de la

CPU están inactivos sin que el rendimiento de cálculo disminuya. Visite

nuestro sitio Web para obtener los procedimientos de funcionamiento de

ASRock Extreme Tuning Utility (AXTU).

Sitio Web de ASRock: http://www.asrock.com

8. ASRock Instant Flash es una utilidad de programación del BIOS que

se encuentra almacenada en la memoria Flash ROM. Esta sencilla her-

ramienta de actualización de BIOS le permitirá actualizar el BIOS del

sistema sin necesidad de acceder a ningún sistema operativo, como

. Gracias a esta utilidad, sólo necesitará pulsar

<F6> durante la fase POST o pulsar <F2> para acceder al menú de

conguración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta

herramienta y guarde el archivo correspondiente al sistema BIOS nuevo

en su unidad ash USB, unidad de disco exible o disco duro para poder

actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de

preparar un disco exible adicional ni utilizar complicadas utilidades de

programación. Recuerde que la unidad ash USB o disco duro utilizado

debe disponer del sistema de archivos FAT32/16/12.

9. Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPod o iPad Touch, ASRock

ha creado una fantástica solución para usted: ASRock APP Charger.

Simplemente mediante la instalación del controlador de APP Charger,

podrá cargar su iPhone de forma mucho más rápida que antes, hasta un

40%, desde su equipo. ASRock APP Charger le permite cargar de forma

rápida muchos dispositivos de Apple simultáneamente e incluso podrá

ASRock 970 Extreme3 Motherboard

continuar la carga cuando su PC entre en modo de espera (S1), suspen-

dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez

instalado el controlador de APP Charger, podrá disfrutar fácilmente de

una fantástica carga sin precedentes. Sitio web de ASRock: http://www.

asrock.com/Feature/AppCharger/index.asp

10. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades

11. ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de

aplicaciones LAN: Puede congurar la prioridad de las aplicaciones de

forma ideal y/o agregar nuevos programas. Menor latencia en los juegos:

Después de aumentar la prioridad de los juegos en línea, se puede

reducir la latencia en los mismos. Gestionar el tráco: Puede ver vídeo

en alta denición de Youtube y descargar archivos simultáneamente.

Análisis de sus datos en tiempo real: Con la ventana de estado, puede

reconocer fácilmente qué transmisiones en secuencias se están trans-

riendo actualmente.

12. La tecnología de activación y desactivación de la reproducción de AS-

Rock permite a los usuarios disfrutar de una excelente experiencia de

audio de los dispositivos de audio portátiles, como por ejemplo reproduc-

tores MP3 o teléfonos móviles, en su PC, ¡incluso cuando su PC está

apagado (o en el modo ACPI S5)! Esta placa base también proporciona

un cable de audio de 3,5 mm (opcional) que garantiza a los usuarios el

entorno de cálculo más práctico.

13. Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las re-

comendadas pueden causar inestabilidad en el sistema o dañar la CPU.

14. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe

si el ventilador de la CPU de la placa base funciona apropiadamente y

desconecte el cable de alimentación, a continuación, vuelva a conec-

tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal

grease entre el procesador y el disipador de calor cuando usted instala

15. EuP, siglas de Energy Using Product (Producto que Utiliza Energía), es

una disposición regulada por la Unión Europea para establecer el

consumo total de energía de un sistema. Según la disposición EuP, la ali-

mentación de CA total para el sistema completo ha de ser inferior a 1,00W

en modo apagado. Para cumplir con el estándar EuP, se requieren una

placa base y una fuente de alimentación que cumplan con la directiva

EuP. Según las directrices de Intel, una fuente de alimentación que cum-

pla con la directiva EuP debe satisfacer el estándar, es decir, la eciencia

de energía de 5v en modo de espera debería ser mayor del 50% con un

consumo de corriente de 100mA. Para seleccionar una fuente de alimen-

tación que cumpla la directiva EuP, le recomendamos que consulte con

el fabricante de la fuente de alimentación para obtener más detalles.

ASRock 970 Extreme3 Motherboard

1.3 Setup de Jumpers

La ilustración muestra como los jumpers

son congurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la conguración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Cabezal USB 2.0 Además de cuatro puertos

USB 2.0 predeterminados en el

panel de E/S, hay tres bases

de conexiones USB 2.0 en

esta placa base. Cada una de

estas bases de conexiones

Conexiones de serie ATA3 Estas cinco conexiones de

de almacenamiento internos. La

(SATA3_4: vea p.2, N. 19)

interfaz SATAII / SATA3 actual

(SATA3_5: vea p.2, N. 20)

permite una velocidad de

transferencia de 6.0 Gb/s.

Cable de datos de Cualquier extremo del cable de

serie ATA (SATA) los datos de SATA puede ser

conectado con el disco duro

de SATA / SATAII / SATA3 o el

conectador de SATAII / SATA3

Cabezal de Módulo Infrarrojos Este cabezal soporta un

módulo infrarrojos de

transmisión y recepción

Conector de audio de Este es una interface para

panel frontal cable de audio de panel frontal

que permite conexión y control

conveniente de apparatos de

Base de conexiones del módulo de Esta base de conexiones se

infrarrojos para el consumidor puede utilizar para conectar

+5VSBDUMMY IRRX GND J _SENSEO UT2_L 1 M IC_RETP RESENCE# GND O UT2_RM IC2_RM IC2_LOUT_RET 1. El Audio de Alta Denición soporta la detección de conector, pero

el cable de panel en el chasis debe soportar HDA para operar

correctamente. Por favor, siga las instrucciones en nuestro manual y

en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

E. Activación del micrófono frontal.

En sistemas operativos Windows

Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

A continuación, haga clic en “FrontMic” (Micrófono frontal).

En sistemas operativos Windows

Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control

Realtek. Ajuste la posición del control deslizante “Recording Volume”

(Volumen de grabación).

Cabezal de panel de sistema Este cabezar acomoda varias

dunciones de panel frontal de

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede congurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S3/S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

Cabecera de indicador LED de encendido Conecte el indicador LED de

encendido del chasis a esta

cabecera para conocer el

estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1. El indicador

LED se apagará en los estados

S3/S4 o S5 (apagado).

Conectores de ventilador de chasis

Por favor, conecte los cables

del ventilador a los conectores

de ventilador, haciendo coincidir

el cable negro con la patilla de

masa. La velocidad del venti-

lador CHA_FAN1/2/3 se puede

controlar mediante UEFI o

Conector del ventilador Conecte el cable del ventilador

de la CPU de la CPU a este conector y

haga coincidir el cable negro

con el conector de tierra.

Cabezal de alimentación ATX Conecte la fuente de

alimentación ATX a su cabezal.

Aunque esta placa base proporciona compatibilidad para un ventilador

(silencioso) de procesador de 4 contactos, el ventilador de procesador

de 3 contactos seguirá funcionando correctamente incluso sin la función

de control de velocidad del ventilador. Si pretende enchufar el ventilador

de procesador de 3 contactos en el conector del ventilador de

procesador de esta placa base, conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,

puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin

ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte

su fuente de energía junto con Pin 1 y Pin 5.

Instalación de Fuente de Energía de 4-Pin ATX 12V Conector de ATX 12V power Tenga en cuenta que es

necesario conectar este

conector a una toma de

corriente con el enchufe ATX

12V, de modo que proporcione

suciente electricidad. De lo

contrario no se podrá encender.

Cabezal del puerto COM Este cabezal del puerto COM

se utiliza para admitir un

módulo de puerto COM.

Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece

(HDMI_SPDIF1 de 2 pin)

una salida SPDIF la tarjeta

VGA HDMI, permite al sistema

conectarse a dispositivos de

TV Digital HDMI / proyectores /

Dispositivos LCD. Conecte el

conector HDMI_SPDIF de la

tarjeta VGA HDMI a esta

El Flash Memory de la placa madre deposita SETUP Utility. Durante el Power-Up

(POST) apriete <F2> o <Del> para entrar en la BIOS. Sí usted no oprime ninguna

tecla, el POST continúa con sus rutinas de prueba. Si usted desea entrar en la

BIOS después del POST, por favor reinicie el sistema apretando <Ctl> + <Alt> +

<Borrar>, o apretando el botón Reset en el panel del ordenador. Para información

detallada sobre como congurar la BIOS, por favor reérase al Manual del Usuario

(archivo PDF) contenido en el CD.

3. Información de Software Support CD Esta placa-base soporta diversos tipos de sistema operativo Windows

64 bits / XP / XP 64 bits. El CD de instalación que acompaña

la placa-base trae todos los drivers y programas utilitarios para instalar y congurar

la placa-base. Para iniciar la instalación, ponga el CD en el lector de CD y se des-

plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su

Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar-

chivo “ASSETUP.EXE” para iniciar la instalación.
