MANUAL DE USUARIO 939A790GMH ASROCK

Es un programa guido al menu, es decir, puede enrollarse a sus varios su-menues

ASRock 939A790GMH Motherboard

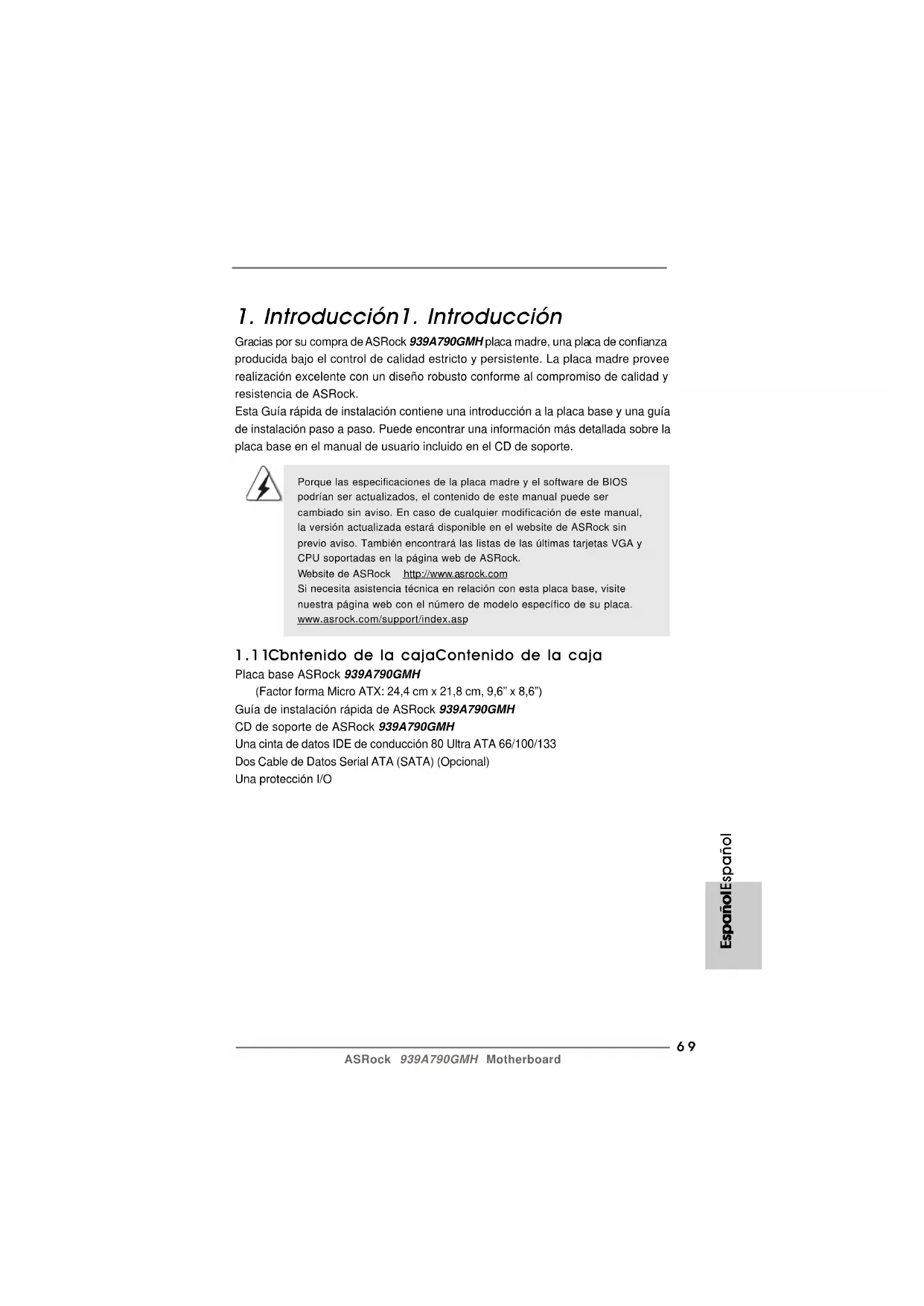

1. Introducción1. Introducción

1. Introducción1. Introducción

Gracias por su compra de ASRock 939A790GMH placa madre, una placa de confianza

producida bajo el control de calidad estricto y persistente. La placa madre provee

realización excelente con un diseño robusto conforme al compromiso de calidad y

resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una guía

de instalación paso a paso. Puede encontrar una información más detallada sobre la

placa base en el manual de usuario incluido en el CD de soporte. Porque las especificaciones de la placa madre y el software de BIOSpodrían ser actualizados, el contenido de este manual puede sercambiado sin aviso. En caso de cualquier modificación de este manual,la versión actualizada estará disponible en el website de ASRock sinprevio aviso. También encontrará las listas de las últimas tarjetas VGA yCPU soportadas en la página web de ASRock. Website de ASRock http://www.asrock.com Si necesita asistencia técnica en relación con esta placa base, visitenuestra página web con el número de modelo específico de su placa.www.asrock.com/support/index.asp 1.11.1

Contenido de la cajaContenido de la caja

Contenido de la cajaContenido de la caja

Contenido de la caja

Placa base ASRock 939A790GMH

(Factor forma Micro ATX: 24,4 cm x 21,8 cm, 9,6” x 8,6”)

Guía de instalación rápida de ASRock 939A790GMH CD de soporte de ASRock 939A790GMH Una cinta de datos IDE de conducción 80 Ultra ATA 66/100/133

Dos Cable de Datos Serial ATA (SATA) (Opcional)

Una protección I/O EspañolEspañol

EspecificaciónEspecificación

EspecificaciónEspecificación

Plataforma - Factor forma Micro ATX: 24,4 cm x 21,8 cm, 9,6” x 8,6”

- Condensador sólido para alimentación de CPU Procesador - Socket de 939 con soporte para procesador AMD Athlon

- Con soporte para tecnología Cool ‘n’ Quiet

- Admite tecnología de aumento de velocidad liberada

- Soporta Tecnología de Hiper-Transporte

Chipset - North Bridge: AMD 790GX

- South Bridge: AMD SB750

Memoria - Soporte de Tecnología de Memoria de Doble Canal

- 4 x DDR DIMM slots

- Máxima capacidad de la memoria del sistema: 4GB

- iGPU de clase DX10, Pixel Shader 4.0

- 512MB de Memoria máxima compartida (vea ATENCIÓN 4)

- Tres opciones de salida VGA: D-Sub, DVI-D y HDMI

- Admite HDMI con una resolución máxima de 1920x1200 (1080p)

- Admite conexiones DVI Dual-link con una resolución máxima

de 2560x1600 @ 75 Hz

- Admite D-Sub con una resolución máxima de 2048x1536 a

- Admite la función HDCP con puertos DVI y HDMI

- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD

con puertos DVI y HDMI Audio - Sonido HD de 7.1 Canales (Códec de sonido ALC888)

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

de Panel - 1 x puerto de teclado PS/2

- 1 x puerto de salida óptica SPDIF

- 4 x puertos USB 2.0 predeterminados

- 1 x puerto eSATAII

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y

- Conexión de audio: Altavoz trasero / Central/Bajos / Entrada

de línea / Altavoz frontal / Micrófono

Conectores - 5 x conexiones SATAII, admiten una velocidad de

transferencia de datos de hasta 3,0Gb/s, soporta RAID

(RAID 0, RAID 1, RAID 5, RAID 10 y JBOD), NCQ, AHCI y

“Conexión en caliente” (vea ATENCIÓN 6)

- 1 x Cabezal de Módulo Infrarrojos

- 1x En-tête de port COM

- 1 x cabecera de puerto de impresora

- Conector de ventilador de CPU / chasis / alimentacion

- 24-pin cabezal de alimentación ATX

- 4-pin conector de ATX 12V power

- Múltiple ajuste de VCCM, NB Voltage

CD de soport - Controladores, Utilerías, Software de Anti Virus (Versión

de prueba), conjunto de aplicaciones ASRock (CyberLink

DVD Suite y Creative Sound Blaster X-Fi MB) (OEM y versión

Característica - Sintonizador de ASRock OC (vea ATENCIÓN 7)

Única - Administrador de energía inteligente (vea ATENCIÓN 8)

- ASRock Instant Flash (vea ATENCIÓN 9)

- ASRock OC DNA (vea ATENCIÓN 10)

- ASRock AIWI (vea ATENCIÓN 11)

1. Esta placa base admite la tecnología de aumento de velocidad liberada.

Por favor lea “Tecnología de Forzado de Reloj (Overclocking) no

relacionado” en la página 27 para obtener detalles.

2. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes de

implementar la Tecnología de Memoria de Doble Canal, asegúrese de leer

la guía de instalación de módulos de memoria en la página 12 para su

correcta instalación.

3. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no existe

ADVERTENCIA Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la

velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de

velocidad liberada o utilizando las herramientas de aumento de velocidad de otros

fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e,

incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe

realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos

ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad

- ASRock APP Charger (vea ATENCIÓN 12)

- Amplificador Híbrido:

- Stepless control de frecuencia de CPU

- ASRock U-COP (vea ATENCIÓN 14)

- Protección de Falla de Inicio (B.F.G..)

Monitor Hardware - Sensibilidad a la temperatura del procesador

- Sensibilidad a la temperatura de la placa madre

- Taquimetros de los ventiladores del procesador y del CPU

/ chasis / alimentacion

- Ventilador silencioso para procesador

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS - En conformidad con Microsoft

64 bits / XP / XP Media Center / XP 64 bits

Certificaciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

alimentación que cumpla con la directiva ErP/EuP)

* Para más información sobre los productos, por favor visite nuestro sitio web:

ASRock 939A790GMH Motherboard

4. El tamaño de la memoria compartido máximo es definido por el

vendedor del chipset y está conforme al cambio. Por favor compruebe

el Web site de AMD para la información más última.

5. Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece

soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales.

Consulte la tabla en la página 3 para una conexión correcta.

6. Antes de instalar un disco duro SATAII en el conector SATAII, consulte la

sección “Guía de instalación de discos duros SATAII” en la página 28 del

“Manual de usuario” que se incluye en el CD de soporte para configurar su

disco duro SATAII en modo SATAII. También puede conectar un disco duro

SATA directamente al conector SATAII.

7. Es una herramienta de overclocking de ASRock de usuario-fácil que le

permite a supervisar su sistema por la función de monitor de hardware

y overclock sus dispositivos de hardware para obtener el mejor

funcionamiento del sistema bajo el entorno de Windows

visite nuestro sitio web para los procedimientos de operación de

Sintonizador de ASRock OC.

Sitio web de ASRock: http://www.asrock.com

8. Gracias a su avanzado hardware de propietario y diseño de software,

Intelligent Energy Saver (Economizador de energía inteligente) es

una revolucionaria tecnología que ofrece un ahorro de energía sin

igual. El regulador de voltaje permite reducir el número de fases de

salida para mejorar la eficiencia cuando los núcleos de la CPU

están inactivos. En otras palabras, permite ofrecer un ahorro

excepcional de energía y mejorar la eficiencia energética sin

sacrificar el rendimiento del equipo. Para utilizar la función Intelligent

Energy Saver (Economizador de energía inteligente) , active la opción

Cool ‘n’ Quiet en la configuración de BIOS. Visite nuestro sitio web

para conocer los procedimientos de uso de Intelligent Energy Saver

(Economizador de energía inteligente).

Sitio web de ASRock: http://www.asrock.com

9. ASRock Instant Flash es una utilidad de programación del BIOS que se

encuentra almacenada en la memoria Flash ROM. Esta sencilla herramienta

de actualización de BIOS le permitirá actualizar el BIOS del sistema sin

necesidad de acceder a ningún sistema operativo, como MS-DOS o

. Gracias a esta utilidad, sólo necesitará pulsar <F6> durante la

fase POST o pulsar <F2> para acceder al menú de configuración del BIOS

y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y guarde el

archivo correspondiente al sistema BIOS nuevo en su unidad flash USB,

unidad de disco flexible o disco duro para poder actualizar el BIOS con sólo

pulsar un par de botones, sin necesidad de preparar un disco flexible

adicional ni utilizar complicadas utilidades de programación. Recuerde que

la unidad flash USB o disco duro utilizado debe disponer del sistema de

archivos FAT32/16/12.

10. El nombre del propio software, OC DNA, indica con claridad aquello de lo

que es capaz. OC DNA, una exclusiva utilidad desarrollada por ASRock,

representa para el usuario una forma cómoda de grabar su configuración

de OC y compartirla con otras personas. Esta utilidad le permitirá guardar

sus registros de aceleración en el sistema operativo y simplificar el

complicado proceso de grabación de la configuración de aceleración.

¡Gracias a OC DNA podrá guardar su configuración de OC como perfil y

compartirlo con sus amigos! ¡Sus amigos podrán cargar entonces el perfil

de OC en su propio sistema y disfrutar de la configuración de OC creada

por usted! Recuerde que el perfil de OC creado sólo funcionará en placas

base similares, por lo que sólo podrá compartirlo con usuarios que cuenten

con la misma placa base que usted.

11. Disfrutar de juegos controlados por movimientos intuitivos ya no solo es

posible con Wii. La utilidad ASRock AIWI presenta una nueva forma de

interactuar con los juegos para PC. ASRock AIWI es la primera utilidad del

mundo en convertir su iPhone o iPod touch en un mando que le permitirá

controlar sus juegos para PC. Tan solo tiene que instalar la utilidad ASRock

AIWI desde el sitio web oficial de ASRock AIWI, o bien mediante el CD de

soporte de software de ASRock en su placa base, y también descargarse

gratis AIWI Lite de la tienda de aplicaciones de su iPhone o iPod touch.

Conecte su PC y dispositivos de Apple por Bluetooth o a través de redes

WiFi y, a continuación, podrá comenzar a disfrutar de emocionantes

juegos controlados por movimientos. Además, no deje de visitar con

frecuencia el sitio web oficial de ASRock, puesto que pondremos a su

disposición continuamente los juegos compatibles más actuales. Sitio web

http://www.asrock.com/Feature/Aiwi/index.asp

12. Si desea una forma más rápida y menos limitada de cargar sus dispositivos

de Apple; como por ejemplo iPhone, iPod o iPad Touch, ASRock ha creado

una fantástica solución para usted: ASRock APP Charger. Simplemente

mediante la instalación del controlador de APP Charger, podrá cargar su

iPhone de forma mucho más rápida que antes, hasta un 40%, desde su

equipo. ASRock APP Charger le permite cargar de forma rápida muchos

dispositivos de Apple simultáneamente e incluso podrá continuar la carga

cuando su PC entre en modo de espera (S1), suspendido en RAM (S3),

modo de hibernación (S4) o se apague (S5). Una vez instalado el controlador

de APP Charger, podrá disfrutar fácilmente de una fantástica carga sin

13. Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las

recomendadas pueden causar inestabilidad en el sistema o dañar la CPU.7575

14. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe

si el ventilador de la CPU de la placa base funciona apropiadamente y

desconecte el cable de alimentación, a continuación, vuelva a conectarlo.

Para mejorar la disipación de calor, acuérdese de aplicar thermal grease

entre el procesador y el disipador de calor cuando usted instala el sistema

15. EuP, siglas de Energy Using Product (Producto que Utiliza Energía), es

una disposición regulada por la Unión Europea para establecer el

consumo total de energía de un sistema. Según la disposición EuP, la

alimentación de CA total para el sistema completo ha de ser inferior a

1,00W en modo apagado. Para cumplir con el estándar EuP, se

requieren una placa base y una fuente de alimentación que cumplan con

la directiva EuP. Según las directrices de Intel, una fuente de

alimentación que cumpla con la directiva EuP debe satisfacer el

estándar, es decir, la eficiencia de energía de 5v en modo de espera

debería ser mayor del 50% con un consumo de corriente de 100mA.

Para seleccionar una fuente de alimentación que cumpla la directiva

EuP, le recomendamos que consulte con el fabricante de la fuente de

alimentación para obtener más detalles.7676

1.3 Setup de Jumpers

La ilustración muestra como los jumpers son

configurados. Cuando haya un jumper-cap

sobre los pins, se dice gue el jumper está

“Short”. No habiendo jumper cap sobre los pins,

el jumper está “Open”. La ilustración muesta

un jumper de 3 pins cuyo pin 1 y pin 2 están

Atención: Para elegir +5VSB, se necesita corriente mas que 2 Amp proveida por la

fuente de electricidad.

Atención: CLRCMOS1 permite que Usted limpie los datos en CMOS. Los datos en

CMOS incluyen informaciones de la configuración del sistema, tales como

la contraseña del sistema, fecha, tiempo, y parámetros de la configuración

del sistema. Para limpiar y reconfigurar los parametros del sistema a la

configuración de la fábrica, por favor apague el computador y desconecte el

cable de la fuente de electricidad, utilice una cubierta de jumper para aislar

las agujas pin2 y pin3 en CLRCMOS1 durante 5 segundos. Por favor acuérdase

de quitar el jumper cap después de limpiar el COMS. Por favor acuérdase de

quitar el jumper cap después de limpiar el COMS. Si necesita borrar la

CMOS cuando acabe de finalizar la actualización de la BIOS, debe arrancar

primero el sistema y, a continuación, apagarlo antes de realizar la acción de

borrado de CMOS.7777

Estos cinco conectores de la

Serie ATA (SATAII) soportan

HDDs SATA o SATAII para

dispositivos de almacenamiento

interno. La interfaz SATAII actual

permite una velocidad de

transferencia de 3.0 Gb/s.

Conexiones de serie ATAII (SATAII_1 (PORT 0):vea p.2, No. 21)(SATAII_2 (PORT 1):vea p.2, No. 20)(SATAII_3 (PORT 2):vea p.2, No. 19)(SATAII_4 (PORT 3):vea p.2, No. 18)(SATAII_5 (PORT 4):vea p.2, No. 17) Cable de datos de Cualquier extremo del cable de

serie ATA (SATA) los datos de SATA puede ser (Opcional) conectado con el disco duro de SATA / SATAII o el

conectador de SATAII en esta

placa base. la banda roja debe quedaren el mismo lado que elcontacto 1 Conector azul

a aparato IDE Cable ATA 66/100/133 de conducción 80

Los conectores no son jumpers. Por favor no ponga jumper caps

sobre los conectores. El colocar cubiertas de puentes sobre los

conectores provocará un daño permanente en la placa base.

Conector Figure Descripción

Conector de disquetera (33-pin FLOPPY1)(vea p.2, No. 26) Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que

el contacto 1 de la conexión.

IDE conector primario (azul) (39-pin IDE1, vea p.2, No. 9) Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para conocer

Cabezal USB 2.0 Además de cuatro puertos

(9-pin USB8_9) USB 2.0 predeterminados en el

(ver p.2, No. 10) panel de E/S, hay tres bases

de conexiones USB 2.0 en

esta placa base. Cada una de

(9-pin USB6_7) estas bases de conexiones

Conector de audio de panel Este es una interface para

frontal cable de audio de panel frontal

(9-pin HD_AUDIO1) que permite conexión y control

(vea p.2, No. 29) conveniente de apparatos de

Conector de Audio Interno Permite recepción de input

(4-pin CD1) audio de fuente sónica como

Cabezal de Módulo Infrarrojos Este cabezal soporta un

(5-pin IR1) módulo infrarrojos de

(vea p.2, N. 30) transmisión y recepción

Cabecera de puerto de impresora Esta es una interfaz de puerto

(LPT1 de 25 terminales) para cable de impresora que

(vea p.2, N. 25) permite conectar cómodamente

dispositivos de impresión.7979

systema funciones de panel frontal del

1. El Audio de Alta Definición soporta la detección de conector, pero el cable

de panel en el chasis debe soportar HDA para operar correctamente. Por

favor, siga las instrucciones en nuestro manual y en el manual de chasis

para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido del

panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

E. Entre en la Utilidad de configuración del BIOS Entre en Configuración

avanzada y, a continuación, seleccione Configuración del conjunto de

chips. En el panel de control frontal cambie la opción [Automático] a

F. Entre en el sistema Windows. Haga clic en el icono de la barra de

tareas situada en la parte inferior derecha para entrar en el

Administrador de audio HD Realtek.

Haga clic en “E/S de audio”, seleccione “Configuración de conectores”

, elija “Deshabilitar la detección del conector del panel frontal” y

guarde el cambio haciendo clic en “Aceptar”.

Haga el clic el icono de la “Carpeta” de derecho-superior , eliga

“Inhabilitable la detección del gato del panel delantero” y ahorre el

cambio por chascando “OK”.

G. Para activar el micrófono frontal.

Seleccione “Micrófono frontal” como el dispositivo de grabación

predeterminado. Si desea escuchar su propia voz a través del

micrófono frontal, anule la selección del icono «Activar silencio» en

“Micrófono frontal” de la sección “Reproducción”.

Vaya a la ficha «Micrófono central» en el panel Control de Realtek.

Haga clic en «Establecer dispositivo predeterminado» para convertir el

micrófono central en el dispositivo de grabación predeterminado.8080

Cabezal de alimentación ATX Conecte la fuente de

(24-pin ATXPWR1) alimentación ATX a su cabezal.

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector de

alimentación ATX de 24 pins, ésta puede funcionar incluso

si utiliza una fuente de alimentación ATX de 20 pins tradicional.

Para usar una fuente de alimentación ATX de 20 pins, por favor,

conecte su fuente de alimentación usando los Pins 1 y 13.

Aunque esta placa base proporciona compatibilidad para un ventilador

(silencioso) de procesador de 4 contactos, el ventilador de procesador de 3

contactos seguirá funcionando correctamente incluso sin la función de control

de velocidad del ventilador. Si pretende enchufar el ventilador de procesador

de 3 contactos en el conector del ventilador de procesador de esta placa base,

conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos 1 2 3 4 Por favor, conecte los cables del

ventilador a los conectores de

ventilador, haciendo coincidir el

cable negro con la patilla de

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1) su cabezal.

Conector del ventilador Conecte el cable del ventilador

de la CPU de la CPU a este conector y

(4-pin CPU_FAN1) haga coincidir el cable negro

(vea p.2, No. 5) con el conector de tierra.

Conectores de ventilador de chasis y alimentación

Conector de ATX 12V power Tenga en cuenta que es

(4-pin ATX12V1) necesario conectar este

(vea p.2, No. 2) conector a una toma de corriente

con el enchufe ATX 12V, de

modo que proporcione suficiente8181

Cabezal del puerto COM Este cabezal del puerto COM

(9-pin COM1) se utiliza para admitir un

(vea p.2, No. 27) módulo de puerto COM.

electricidad. De lo contrario no

2. BIOS Información2. BIOS Información

2. BIOS Información2. BIOS Información

El Flash Memory de la placa madre deposita SETUP Utility. Durante el Power-Up

(POST) apriete <F2> para entrar en la BIOS. Sí usted no oprime ninguna tecla, el

POST continúa con sus rutinas de prueba. Si usted desea entrar en la BIOS

después del POST, por favor reinicie el sistema apretando <Ctl> + <Alt> +

<Borrar>, o apretando el botón Reset en el panel del ordenador. El programa

SETUP esta diseñado a ser lo mas fácil posible. Es un programa guiado al menu,

es decir, puede enrollarse a sus varios sub-menues y elegir las opciones

predeterminadas. Para información detallada sobre como configurar la BIOS, por

favor refiérase al Manual del Usuario (archivo PDF) contenido en el CD.

3. Información de Software Support CD3. Información de Software Support CD

64 bits / XP / XP Media Center / XP 64 bits El CD de instalación que

acompaña la placa-base trae todos los drivers y programas utilitarios para instalar y

configurar la placa-base. Para iniciar la instalación, ponga el CD en el lector de CD y

se desplegará el Menú Principal automáticamente si «AUTORUN» está habilitado en

su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-

pulse en el archivo ASSETUP.EXE para iniciar la instalación.8282

ASRock 939A790GMH Motherboard

la banda roja debe quedar en el

mismo lado que el contacto 1

IDE SATAII_1 (PORT 0)SATAII_5 (PORT 4)SATAII_4 (PORT 3)SATAII_3 (PORT 2)SATAII_2 (PORT 1)9090

- Suporte para SMBIOS 2.3.1

DVD-ROM, placa sintonizadora

Queira seleccionar “Front Mic” (Microfone Frontal) como dispositivo de

(CPU_FAN1 de 4 pinos) o pino de aterramento.
