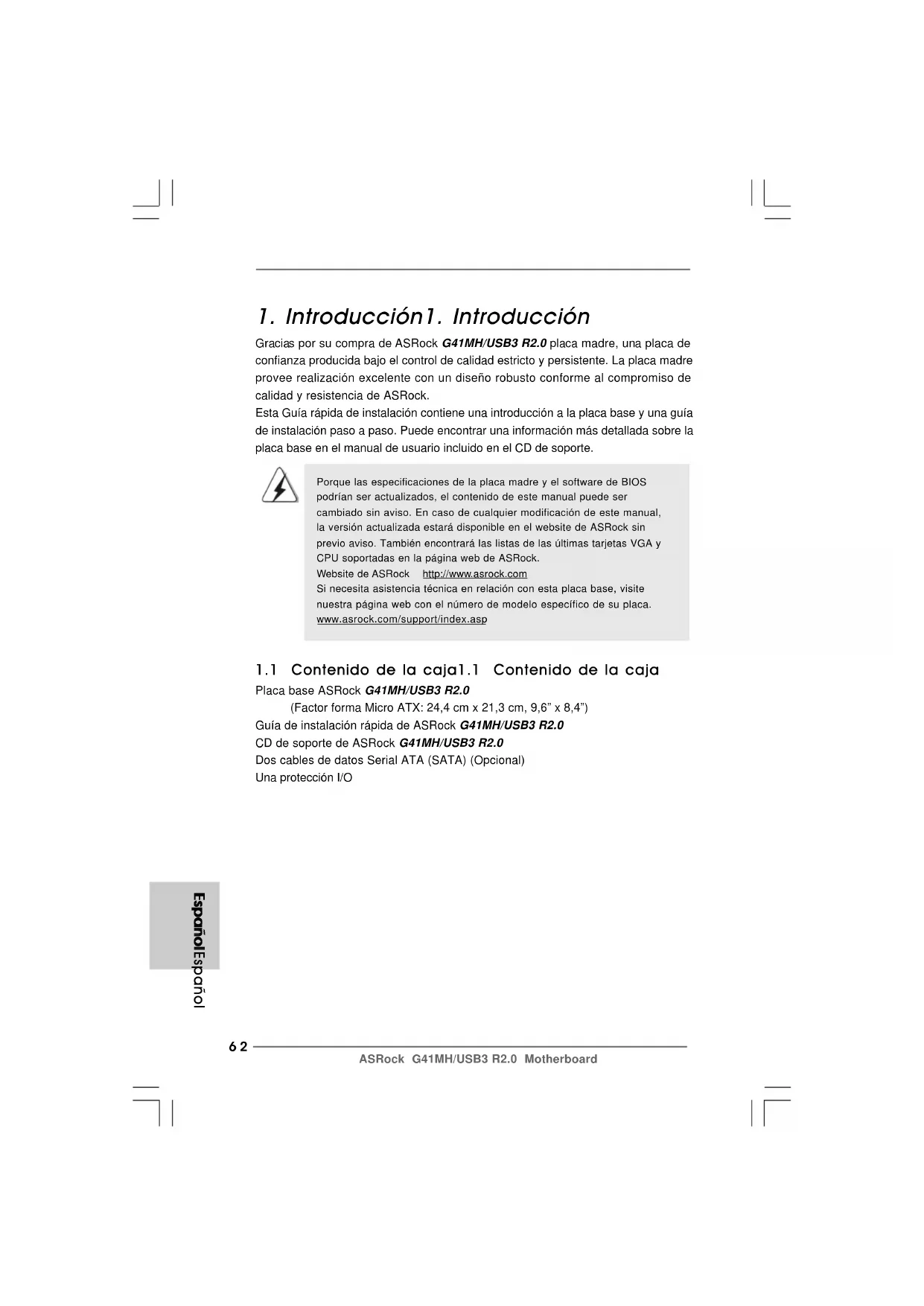

1. Introducción1. Introducción

1. Introducción1. Introducción

Gracias por su compra de ASRock G41MH/USB3 R2.0 placa madre, una placa de

confianza producida bajo el control de calidad estricto y persistente. La placa madre

provee realización excelente con un diseño robusto conforme al compromiso de

calidad y resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una guía

de instalación paso a paso. Puede encontrar una información más detallada sobre la

placa base en el manual de usuario incluido en el CD de soporte. Porque las especificaciones de la placa madre y el software de BIOSpodrían ser actualizados, el contenido de este manual puede sercambiado sin aviso. En caso de cualquier modificación de este manual,la versión actualizada estará disponible en el website de ASRock sinprevio aviso. También encontrará las listas de las últimas tarjetas VGA yCPU soportadas en la página web de ASRock. Website de ASRock http://www.asrock.com Si necesita asistencia técnica en relación con esta placa base, visitenuestra página web con el número de modelo específico de su placa.www.asrock.com/support/index.asp 1.1 Contenido de la caja1.1 Contenido de la caja

1.1 Contenido de la caja1.1 Contenido de la caja

1.1 Contenido de la caja

Placa base ASRock G41MH/USB3 R2.0

(Factor forma Micro ATX: 24,4 cm x 21,3 cm, 9,6” x 8,4”)

Guía de instalación rápida de ASRock G41MH/USB3 R2.0

CD de soporte de ASRock G41MH/USB3 R2.0

Dos cables de datos Serial ATA (SATA) (Opcional)

Una protección I/O6363

EspecificaciónEspecificación

EspecificaciónEspecificación

Plataforma - Factor forma Micro ATX: 24,4 cm x 21,3 cm, 9,6” x 8,4”

- Condensador sólido para alimentación de CPU Procesador - LGA 775 para Intel

Doble Núcleo / Celeron

Doble Núcleo / Celeron

compatible con procesadores Yorkfield de Penryn Núcleo

Cuádruple y Wolfdale de Doble Núcleo

- FSB1333/1066/800/533 MHz

- Admite tecnología Hyper Threading (ver ATENCIÓN 1)

- Admite tecnología de aumento de velocidad liberada

Memoria - Soporte de Tecnología de Memoria de Doble Canal

- 2 x DDR3 DIMM slots

- Soporta DDR3 1333(OC)/1066/800 non-ECC, memoria de

un-buffered (vea ATENCIÓN 4)

- Máxima capacidad de la memoria del sistema: 8GB

- Pixel Shader 4.0, DirectX 10

- 1759MB de Memoria máxima compartida (vea ATENCIÓN 6)

- Tres opciones de salida VGA: D-Sub, DVI-D y HDMI

- Admite HDMI con una resolución máxima de 1920x1200 (1080p)

- Admite DVI con una resolución máxima de 1920x1200 a 75 Hz

- Admite D-Sub con una resolución máxima de 2048x1536 a

- Apoya la función de HDCP con puertos DVI y HDMI

- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD

con puertos DVI y HDMI Audio - Sonido HD de 5.1 Canales (Códec de sonido VIA

- Admite detección de conexión de cable LAN EspañolEspañol

- Compatible con Ethernet 802.3az de bajo consumo

- Compatible con PXE Entrada/Salida I/O Panel

de Panel 1 x puerto de ratón PS/2

Trasero 1 x puerto de teclado PS/2

- 1 x Puerto VGA/D-Sub

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y

- Conexión de audio: Entrada de línea / Altavoz frontal /

USB 3.0 - 2 x puertos USB 3.0 con chip ASMedia ASM1042

compatibles con USB 1.0/2.0/3.0, hasta 5 Gb/s

Conectores - 4 x conexiones SATAII, admiten una velocidad de

transferencia de datos de hasta 3,0Gb/s (No soporta las

funciones “RAID” y “Conexión en caliente”)

- 1 x ATA100 conexiones IDE

(admite hasta 2 dispositivos IDE)

- 1 x Cabezal de Módulo Infrarrojos

- 1 x cabecera de puerto de impresora

- 1x En-tête de port COM

- Conector de ventilador de CPU / chasis / alimentacion

- 24-pin cabezal de alimentación ATX

- 4-pin conector de ATX 12V power

- Apoya I.O.T. (Tecnología Inteligente de Overclocking)6565

ASRock G41MH/USB3 R2.0 Motherboard

ADVERTENCIA Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la

velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de

velocidad liberada o utilizando las herramientas de aumento de velocidad de otros

fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e,

incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe

realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos

ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad

CD de soport - Controladores, Utilerías, Software de Anti Virus (Versión

de prueba), Prueba de CyberLink MediaEspresso 6.5,

conjunto de aplicaciones ASRock (CyberLink DVD Suite y

Creative Sound Blaster X-Fi MB) (OEM y versión de prueba)

Característica - Sintonizador de ASRock OC (vea ATENCIÓN 8)

Única - ASRock Administrador de energía inteligente

- ASRock Instant Boot

- ASRock Instant Flash (vea ATENCIÓN 10)

- ASRock OC DNA (vea ATENCIÓN 11)

- ASRock APP Charger (vea ATENCIÓN 12)

- ASRock SmartView (vea ATENCIÓN 13)

- ASRock XFast USB (vea ATENCIÓN 14)

- Amplificador Híbrido:

- Stepless control de frecuencia de CPU

- ASRock U-COP (vea ATENCIÓN 16)

- Protección de Falla de Inicio (B.F.G..)

Monitor Hardware - Sensibilidad a la temperatura del procesador

- Sensibilidad a la temperatura de la placa madre

- Taquimetros de los ventiladores del procesador y del CPU

/ chasis / alimentacion

- Ventilador silencioso para procesador

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS - En conformidad con Microsoft

64 bits / XP / XP 64 bits

Certificaciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

alimentación que cumpla con la directiva ErP/EuP)

* Para más información sobre los productos, por favor visite nuestro sitio web:

1. Por favor consulte página 37 del Manual del Usuario en el soporte CD

sobre la configuración de Hyper-Threading Technology.

2. Esta placa base admite la tecnología de aumento de velocidad liberada.

Por favor lea “Tecnología de Forzado de Reloj (Overclocking) no

relacionado” en la página 23 para obtener detalles.

3. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes

de implementar la Tecnología de Memoria de Doble Canal, asegúrese de

leer la guía de instalación de módulos de memoria en la página 13 para

su correcta instalación.

4. Compruebe la tabla siguiente para conocer la frecuencia de soporte de

memoria y su frecuencia FSB CPU correspondiente.

Frecuencia FSB CPU Frecuencia de soporte de memoria

1333 DDR3 800, DDR3 1066, DDR3 1333

* Módulos de memoria de DDR3 1333 operará en el modo de overclocking.

* Al usar un FSB533-CPU en esta placa base, se ejecutara a DDR3

533 si adquiere un modulo de memoria DDR3 800.

5. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no existe

6. El tamaño de la memoria compartido máximo es definido por el

vendedor del chipset y está conforme al cambio. Por favor

compruebe el Web site de Intel

para la información más última.

7. Antes de instalar un disco duro SATAII en el conector SATAII, consulte la

sección “Guía de instalación de discos duros SATAII” en la página 27 del

“Manual de usuario” que se incluye en el CD de soporte para configurar su

disco duro SATAII en modo SATAII. También puede conectar un disco duro

SATA directamente al conector SATAII.

8. Es una herramienta de overclocking de ASRock de usuario-fácil que le

permite a supervisar su sistema por la función de monitor de hardware

y overclock sus dispositivos de hardware para obtener el mejor

funcionamiento del sistema bajo el entorno de Windows

visite nuestro sitio web para los procedimientos de operación de

Sintonizador de ASRock OC.

Sitio web de ASRock: http://www.asrock.com

9. Contiene avanzado hardware y diseño de software de propietario.

Intelligent Energy Saver es una revolucionaria tecnología que consigue

ahorros de energía sin rival. En otras palabras, permite alcanzar un nivel

de ahorro de energía excepcional y mejorar la eficiencia energética sin

sacrificar el rendimiento del procesador. Visite nuestro sitio web para

más información acerca del funcionamiento de Intelligent Energy Saver.

Sitio web de ASRock: http://www.asrock.com6767

ASRock G41MH/USB3 R2.0 Motherboard

10. ASRock Instant Flash es una utilidad de programación del BIOS que se

encuentra almacenada en la memoria Flash ROM. Esta sencilla herramienta

de actualización de BIOS le permitirá actualizar el BIOS del sistema sin

necesidad de acceder a ningún sistema operativo, como MS-DOS o

. Gracias a esta utilidad, sólo necesitará pulsar <F6> durante la

fase POST o pulsar <F2> para acceder al menú de configuración del BIOS

y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y guarde el

archivo correspondiente al sistema BIOS nuevo en su unidad flash USB,

unidad de disco flexible o disco duro para poder actualizar el BIOS con sólo

pulsar un par de botones, sin necesidad de preparar un disco flexible

adicional ni utilizar complicadas utilidades de programación. Recuerde que

la unidad flash USB o disco duro utilizado debe disponer del sistema de

archivos FAT32/16/12.

11. El nombre del propio software, OC DNA, indica con claridad aquello de lo

que es capaz. OC DNA, una exclusiva utilidad desarrollada por ASRock,

representa para el usuario una forma cómoda de grabar su configuración

de OC y compartirla con otras personas. Esta utilidad le permitirá guardar

sus registros de aceleración en el sistema operativo y simplificar el

complicado proceso de grabación de la configuración de aceleración.

¡Gracias a OC DNA podrá guardar su configuración de OC como perfil y

compartirlo con sus amigos! ¡Sus amigos podrán cargar entonces el perfil

de OC en su propio sistema y disfrutar de la configuración de OC creada

por usted! Recuerde que el perfil de OC creado sólo funcionará en placas

base similares, por lo que sólo podrá compartirlo con usuarios que cuenten

con la misma placa base que usted.

12. Si desea una forma más rápida y menos limitada de cargar sus dispositivos

de Apple; como por ejemplo iPhone, iPod o iPad Touch, ASRock ha creado

una fantástica solución para usted: ASRock APP Charger. Simplemente

mediante la instalación del controlador de APP Charger, podrá cargar su

iPhone de forma mucho más rápida que antes, hasta un 40%, desde su

equipo. ASRock APP Charger le permite cargar de forma rápida muchos

dispositivos de Apple simultáneamente e incluso podrá continuar la carga

cuando su PC entre en modo de espera (S1), suspendido en RAM (S3),

modo de hibernación (S4) o se apague (S5). Una vez instalado el controlador

de APP Charger, podrá disfrutar fácilmente de una fantástica carga sin

precedentes. Sitio web de ASRock:

http://www.asrock.com/Feature/

AppCharger/index.asp

13. SmartView, una nueva función el explorador de Internet, es la página de

inicio inteligente para IE que combina los sitios Web más visitados, su

historial, sus amigos de Facebook y su fuente de noticias en una vista

mejorada para disfrutar de una experiencia en Internet más personal. Las

placas base ASRock están exclusivamente equipadas con la utilidad

SmartView que le ayuda a seguir en contacto con sus amigos sobre la

marcha. Para utilizar la función SmartView asegúrese de que la versión de

su sistema operativo es Windows

y que la versión de su explorador es IE8. Sitio Web de ASRock:

1.3 Setup de Jumpers

La siguiente ilustración muestra setup de

Jumpers. Cuando el jumper cap está colocado

sobre los pins, el jumper está “SHORT”. Si

ningun jumper cap está colocado sobre los pins,

el jumper está “OPEN”. La ilustración muestra

un jumper de 3-pin cuyo pin1 y pin2 están

“SHORT” cuando el jumper cap está colocado

Jumper Setting Descripción

Limpiar CMOS (CLRCMOS1, jumper de 2 pins)(vea p.2, N. 12) Atención: CLRCMOS1 permite que Usted limpie los datos en CMOS. Los datos en

CMOS incluyen informaciones de la configuración del sistema, tales como

la contraseña del sistema, fecha, tiempo, y parámetros de la configuración

del sistema. Para limpiar y reconfigurar los parametros del sistema a la

14. ASRock XFast USB puede aumentar el rendimiento de los dispositivos de

almacenamiento USB. El rendimiento depende de las propiedades del

15. Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las

recomendadas pueden causar inestabilidad en el sistema o dañar la CPU.

16. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe si

el ventilador de la CPU de la placa base funciona

apropiadamente y desconecte el cable de alimentación, a continuación,

vuelva a conectarlo. Para mejorar la disipación de calor, acuérdese de

aplicar thermal grease entre el procesador y el disipador de calor cuando

usted instala el sistema de PC.

17. EuP, siglas de Energy Using Product (Producto que Utiliza Energía), es

una disposición regulada por la Unión Europea para establecer el

consumo total de energía de un sistema. Según la disposición EuP, la

alimentación de CA total para el sistema completo ha de ser inferior a

1,00W en modo apagado. Para cumplir con el estándar EuP, se

requieren una placa base y una fuente de alimentación que cumplan con

la directiva EuP. Según las directrices de Intel, una fuente de

alimentación que cumpla con la directiva EuP debe satisfacer el

estándar, es decir, la eficiencia de energía de 5v en modo de espera

debería ser mayor del 50% con un consumo de corriente de 100mA.

Para seleccionar una fuente de alimentación que cumpla la directiva

EuP, le recomendamos que consulte con el fabricante de la fuente de

alimentación para obtener más detalles.6969

ASRock G41MH/USB3 R2.0 Motherboard

1.4 Cabezales y Conectores en Placas1.4 Cabezales y Conectores en Placas

1.4 Cabezales y Conectores en Placas1.4 Cabezales y Conectores en Placas

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque las

cubiertas de los puentes sobre estos cabezales y conectores. El colocar

cubiertas de puentes sobre los conectores y cabezales provocará un

daño permanente en la placa base.

Conector de disquetera (33-pin FLOPPY1)(vea p.2, N. 23) Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que

el contacto 1 de la conexión.

IDE conector primario (Azul) (39-pin IDE1, vea p.2, N. 9) Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para conocer

Conexiones de serie ATAII Estos cuatro conectores de la (SATAII_1: vea p.2, N. 16) Serie ATA (SATAII) soportan(SATAII_2: vea p.2, N. 15) HDDs SATA o SATAII para(SATAII_3: vea p.2, N. 13) dispositivos de almacenamiento(SATAII_4: vea p.2, N. 14) interno. La interfaz SATAII actual permite una velocidad de

transferencia de 3.0 Gb/s.

Cable de datos de Ambos extremos del cable

serie ATA (SATA) pueden conectarse al disco (Opcional) duro SATA / SATAII o la conexión de la placa base. la banda roja debe quedar enel mismo lado que el contacto 1 Conector azul

a aparato IDE Cable ATA 66/100 de conducción 80

Español SATAII_1 SATAII_3SATAII_2 SATAII_4 configuración de la fábrica, por favor apague el computador y desconecte

el cable de la fuente de electricidad, ponga en cortocircuito los pins de

CLRCMOS1 por más que 5 segundos usando un jumper cap.7070

Cabezal USB 2.0 Además de dos puertos

(9-pin USB6_7) USB 2.0 predeterminados en el

(ver p.2, No. 19) panel de E/S, hay dos bases

de conexiones USB 2.0 en

esta placa base. Cada una de

(9-pin USB4_5) estas bases de conexiones

(ver p.2, No. 20) admite dos puertos USB 2.0.

(4-pin CD1) audio de fuente sónica como CD-

(CD1: vea p. 2, N. 27) ROM, DVD-ROM, TV tuner, o

Cabecera de puerto de impresora Esta es una interfaz de puerto

(LPT1 de 25 terminales) para cable de impresora que

(vea p.2, N. 22) permite conectar cómodamente

dispositivos de impresión.

Cabezal de Módulo Infrarrojos Este cabezal soporta un

(5-pin IR1) módulo infrarrojos de

(vea p.2, N. 21) transmisión y recepción

plataforma segura), que

permiten almacenar claves,

certificados digitales,

contraseñas y datos con

seguridad. Los sistemas TPM

también mejoran la seguridad de

la red, protegen las identidades

digitales y garantizan la

integridad de la plataforma.7171

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1) su cabezal.

1. El Audio de Alta Definición soporta la detección de conector, pero el cable

de panel en el chasis debe soportar HDA para operar correctamente. Por

favor, siga las instrucciones en nuestro manual y en el manual de chasis

para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido del

panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1) dunciones de panel frontal de

(vea p.2, N. 17) sistema.

Conector del ventilador Conecte el cable del ventilador

de la CPU de la CPU a este conector y

(4-pin CPU_FAN1) haga coincidir el cable negro

(vea p.2, N. 1) con el conector de tierra.

Por favor, conecte los cables del

ventilador a los conectores de

ventilador, haciendo coincidir el

cable negro con la patilla de

Conectores de ventilador de chasis y alimentación

Conector de audio de Este es una interface para

panel frontal cable de audio de panel frontal

(9-pin HD_AUDIO1) que permite conexión y control

(vea p.2, N. 29) conveniente de apparatos de

Cabezal de alimentación ATX Conecte la fuente de

(24-pin ATXPWR1) alimentación ATX a su cabezal.

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector de

alimentación ATX de 24 pins, ésta puede funcionar incluso si

utiliza una fuente de alimentación ATX de 20 pins tradicional.

Para usar una fuente de alimentación ATX de 20 pins, por favor,

conecte su fuente de alimentación usando los Pins 1 y 13.

Conector de ATX 12V power Tenga en cuenta que es

(4-pin ATX12V1) necesario conectar este

(ver p.2, No. 2) conector a una toma de corriente

con el enchufe ATX 12V, de

modo que proporcione suficiente

electricidad. De lo contrario no

Cabezal del puerto COM Este cabezal del puerto COM

(9-pin COM1) se utiliza para admitir un

(vea p.2, N. 24) módulo de puerto COM.

Aunque esta placa base proporciona compatibilidad para un ventilador

(silencioso) de procesador de 4 contactos, el ventilador de procesador de 3

contactos seguirá funcionando correctamente incluso sin la función de control

de velocidad del ventilador. Si pretende enchufar el ventilador de procesador

de 3 contactos en el conector del ventilador de procesador de esta placa base,

conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos7373

ASRock G41MH/USB3 R2.0 Motherboard

2. BIOS Información2. BIOS Información

2. BIOS Información2. BIOS Información

La utilidad de configuración de la BIOS se almacena en el chip BIOS FWH. Cuando

se arranca el equipo, pulse <F2> durante la prueba automática de encendido

(POST) para entrar en la Utilidad de la configuración de la BIOS, de lo contrario,

POST continúa con sus rutinas de prueba. Si desea entrar en la Utilidad de

configuración de la BIOS después de POST, reanude el sistema pulsando <Ctl>+

<Alt>+<Supr> o pulsando el botón de restauración situado en el chasis del

sistema. Para obtener información detalladas sobre la Utilidad de configuración de

la BIOS, consulte el Manual del usuario (archivo PDF), que se encuentra en el CD

64 bits / XP / XP 64 bits El CD de instalación que acompaña la placa-

base trae todos los drivers y programas utilitarios para instalar y configurar la placa-

Para iniciar la instalación, ponga el CD en el lector de CD y se desplegará el Menú

Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el

Menú Principal no aparece automáticamente, localice y doble-pulse en el archivo

“ASSETUP.EXE” para iniciar la instalación.

- Suporte para SMBIOS 2.3.1

EuP Ready”) (veja o AVISO 17)

DVD-ROM, placa sintonizadora

(CPU_FAN1 de 4 pinos) o pino de aterramento.
