MANUALE UTENTE G41MHUSB3 R2.0 ASROCK

Grazie per aver scelto una scheda madre ASRock G41MH/USB3 R2.0, una scheda

madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni

eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della

qualità e della resistenza.

Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida

passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono

trovare nel manuale per l’utente presente nel CD di supporto. Le specifiche della scheda madre e il software del BIOSpossono essere aggiornati, pertanto il contenuto di questomanuale può subire variazioni senza preavviso. Nel caso in cuiquesto manuale sia modificato, la versione aggiornata saràdisponibile sul sito di ASRock senza altro avviso. Sul sito ASRocksi possono anche trovare le più recenti schede VGA e gli elenchidi CPU supportate. ASRock website http://www.asrock.com Se si necessita dell’assistenza tecnica per questa schedamadre, visitare il nostro sito per informazioni specifiche sulmodello che si sta usando.www.asrock.com/support/index.asp 1.1 Contenuto della confezione1.1 Contenuto della confezione

1.1 Contenuto della confezione1.1 Contenuto della confezione

1.1 Contenuto della confezione

Scheda madre ASRock G41MH/USB3 R2.0

(Micro ATX Form Factor: 9.6-in x 8.4-in, 24.4 cm x 21.3 cm)

Guida di installazione rapida ASRock G41MH/USB3 R2.0

CD di supporto ASRock G41MH/USB3 R2.0

Due cavi dati Serial ATA (SATA) (opzionali)

- Condensatore solido per alimentazione CPU Processore - LGA 775 per Intel

grado di supportare processori Penryn Quad Core Yorkfield e

- FSB1333/1066/800/533 MHz

- Supporto tecnologia Hyper Threading (vedi ATTENZIONE 1)

- Supporto DDR3 1333(OC)/1066/800 non-ECC, momoria senza

buffer (vedi ATTENZIONE 4)

- Capacità massima della memoria di sistema: 8GB

Slot di - 1 x slot PCI Express x16

- Memoria massima condivisa 1759MB (vedi ATTENZIONE 6)

- Tre opzioni d’output VGA: D-Sub, DVI-D e HDMI

- Supporta HDMI con risoluzione massima fino a 1920x1200

- Supporta DVI con risoluzione massima fino a 1920x1200 @

- Supporta D-Sub con risoluzione massima fino a 2048x1536 @

- Supporto per funzione HDCP con porta DVI-D port

- Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con porta

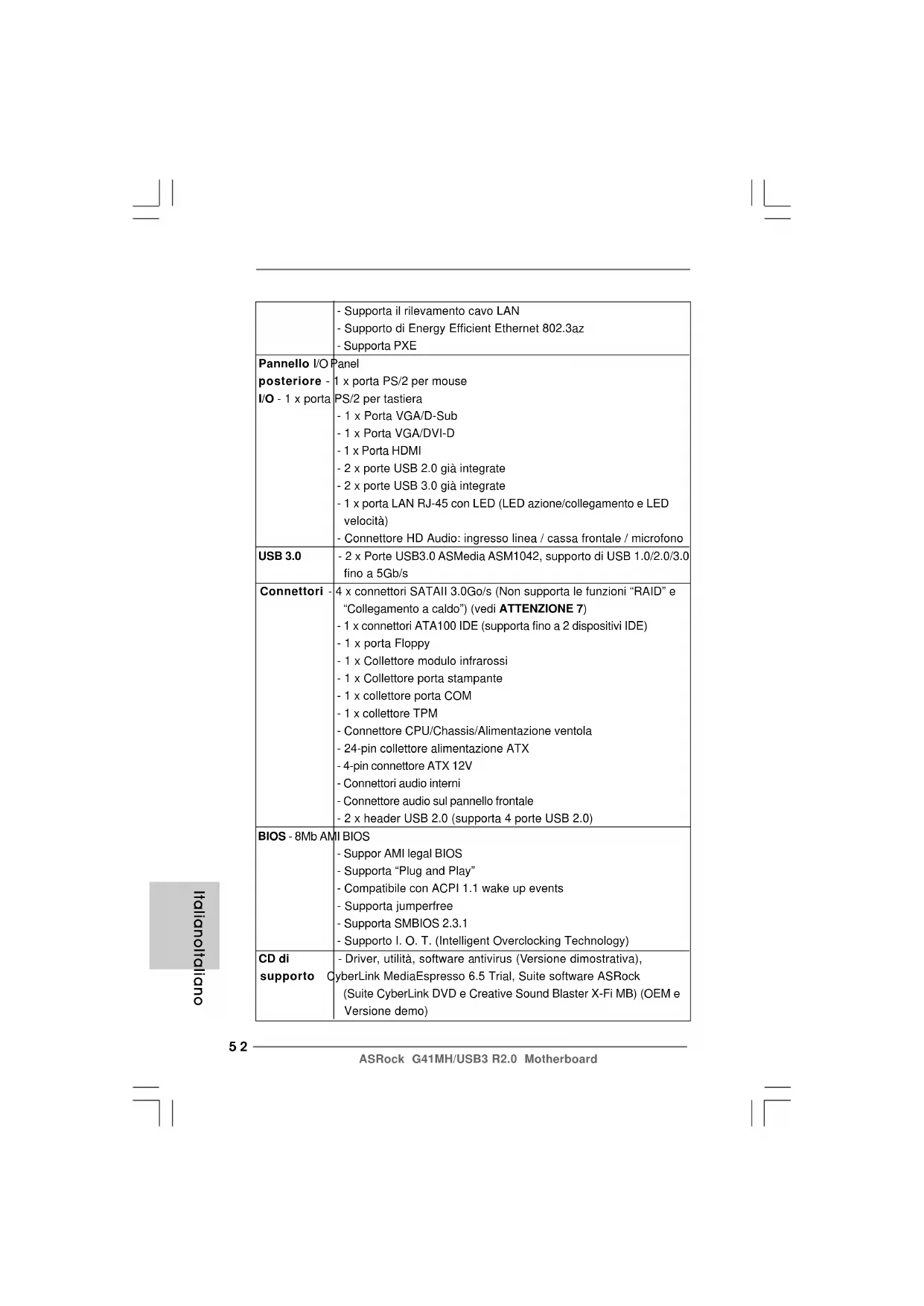

- Supporta il rilevamento cavo LAN

- Supporto di Energy Efficient Ethernet 802.3az

- Supporta PXE Pannello I/O Panel

posteriore - 1 x porta PS/2 per mouse

I/O - 1 x porta PS/2 per tastiera

- 1 x Porta VGA/DVI-D

- 2 x porte USB 2.0 già integrate

- 2 x porte USB 3.0 già integrate

- 1 x porta LAN RJ-45 con LED (LED azione/collegamento e LED

- Connettore HD Audio: ingresso linea / cassa frontale / microfono

USB 3.0 - 2 x Porte USB3.0 ASMedia ASM1042, supporto di USB 1.0/2.0/3.0

Connettori - 4 x connettori SATAII 3.0Go/s (Non supporta le funzioni “RAID” e

“Collegamento a caldo”) (vedi ATTENZIONE 7)

- 1 x connettori ATA100 IDE (supporta fino a 2 dispositivi IDE)

- 1 x Collettore modulo infrarossi

- 1 x Collettore porta stampante

- 1 x collettore porta COM

- 1 x collettore TPM

- Connettore CPU/Chassis/Alimentazione ventola

- 24-pin collettore alimentazione ATX

- 4-pin connettore ATX 12V

- Connettori audio interni

- Connettore audio sul pannello frontale

- 2 x header USB 2.0 (supporta 4 porte USB 2.0)

CD di - Driver, utilità, software antivirus (Versione dimostrativa),

1. Per il settaggio della “Tecnologia Hyper-Threading”, per favore

2. Questa scheda madre supporta la tecnologia overclocking “slegata”.

Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 23.

AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche

la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Overclocking

Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può

influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle

periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi

non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.

Caratteris- - Sintonizzatore ASRock OC (vedi ATTENZIONE 8)

tica speciale - ASRock Intelligent Energy Saver (Risparmio intelligente

dell’energia) (vedi ATTENZIONE 9)

- ASRock Instant Boot

- ASRock Instant Flash (vedi ATTENZIONE 10)

- ASRock OC DNA (vedi ATTENZIONE 11)

- Caricatore ASRock APP Charger (vedi ATTENZIONE 12)

- ASRock SmartView (vedi ATTENZIONE 13)

- ASRock XFast USB (vedi ATTENZIONE 14)

- Stepless control per frequenza del processore

(vedi ATTENZIONE 15)

- ASRock U-COP (vedi ATTENZIONE 16)

- Boot Failure Guard (B.F.G.)

Monitor- - Sensore per la temperatura del processore

aggio - Sensore temperatura scheda madre

Hardware - Indicatore di velocita per la ventola del CPU/Chassis/

- Ventola CPU silenziosa

Certificazioni- FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione predisposta

per il sistema ErP/EuP) (vedi ATTENZIONE 17)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

3. Questa scheda madre supporta la tecnologia Dual Channel Memory.

Prima di implementare la tecnologia Dual Channel Memory, assicurarsi

di leggere la guida all’installazione dei moduli di memoria, a pagina 13,

per seguire un’installazione appropriata.

4. Controllare la tavola che segue per le frequenze di supporto di memoria e

le loro corrispondenti frequenze CPU FSB.

Fréquence FSB UC Fréquence de prise en charge mémoire

* I moduli di memoria DDR3 1333 funzioneranno in modalita‘ di

* Quando si utilizza una CPU FSB533 su questa scheda madre,funzionera

a DDR3 533 se si adotta un modulo di memoria DDR3 800.

5. A causa delle limitazioni del sistema operativo, le dimensioni effettive

della memoria possono essere inferiori a 4GB per l’accantonamento

riservato all’uso del sistema sotto Windows

OS con CPU 64-bit, non c’è tale limitazione.

6. La dimensione massima della memoria condivisa viene stabilita dal

venditore del chipset ed e‘ soggetta a modificazioni. Prego fare

riferimento al sito internet Intel

per le ultime informazioni.

7. Prima di installare il disco rigido SATAII con il connettore SATAII, leggere la

“Guida per la configurazione del disco rigido SATAII” a pagina 27 del

“Manuale utente” nel CD in dotazione in modo da poter predisporre il disco

rigido SATAII per la modalità SATAII. È anche possibile connettere il disco

rigido SATA direttamente al connettore SATAII.

8. Si tratta di uno strumento di sicronizzazione ASRock di face uso in grado

di implementare il controllo del sistema tramite la funzione di hardware

monitor e sincronizzare le Vostre unita‘ hardware per ottenere la migliore

prestazione in Windows

. Prego visitare il nostro sito Internet per ulteriori

dettagli circa l‘uso del Sintonizzatore ASRock OC.

ASRock website: http://www.asrock.com

9. Dotato di un design avanzato e brevettato dell’hardware e del software,

Intelligent Energy Saver è una tecnologia rivoluzionaria che offre un

risparmio energetico senza pari. In altre parole: è capace di fornire un

risparmio energetico eccezionale e di migliorare l’efficienza senza

sacrificare le prestazioni di computazione. Visitare il nostro sito per

informazioni sulle procedure operative di Intelligent Energy Saver.

Sito ASRock: http://www.asrock.com

10. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.

Questo comodo strumento d’aggiornamento del BIOS permette di

aggiornare il sistema BIOS senza accedere a sistemi operativi come MS-

. Con questa utilità, si può premere il tasto <F6>

durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad

ASRock Instant Flash. Avviare questo strumento e salvare il nuovo file5555

ASRock G41MH/USB3 R2.0 Motherboard

BIOS nell’unità Flash USB, dischetto (disco floppy) o disco rigido; poi si

può aggiornare il BIOS con pochi clic, senza preparare altri dischetti

(dischi floppy) o altre complicate utilità Flash. Si prega di notare che

l’unità Flash USB o il disco rigido devono usare il File System FAT32/16/

11. Il nome stesso del software – OC DNA – dice di cosa è capace. OC DNA, una utilità esclusiva sviluppata da ASRock, fornisce un modo

comodo per registrare le impostazioni OC e condividerle con gli altri. Aiuta

a salvare le registrazioni di overclocking nel sistema operativo e

semplifica la complicata procedura di registrazione delle impostazioni di

overclocking. Con OC DNA, puoi salvare le impostazioni OC come un

profilo da condividere con gli amici! I tuoi amici possono scaricare il

profilo OC sul loro sistema operativo per ottenere le tue stesse

impostazioni OC! Si prega di notare che il profilo OC può essere

condiviso e modificato solo sulla stessa scheda madre.

12. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,

come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione

meravigliosa: ASRock APP Charger. Basta installare il driver APP Charger per caricare l’iPhone più rapidamente rispetto al computer, con

una velocità maggiore del 40%. ASRock APP Charger permette di

caricare simultaneamente molti dispositivi Apple in modo rapido e

supporta anche il caricamento continuato quando il PC accede alla

modalità di Standby (S1), Sospensione su RAM (S3), Ibernazione (S4) o

Spegnimento (S5). Una volta installato il driver APP Charger si otterranno

prodigi e comodità mai avuti prima.

Sito ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

13. SmartView, una nuova funzione del browser Internet, è la pagina d’avvio

intuitiva di IE che combina i siti visitati più spesso, la cronologia, gli

amici di Facebook ed i Feed News in tempo reale in una veduta

migliorata per un’esperienza più personale di Internet. Le schede madre

ASRock hanno in dotazione esclusiva l’utilità SmartView che aiuta a

stare in contatto con gli amici mentre si è in movimento. Per usare la

funzione SmartView, assicurarsi che la versione del sistema operativo

64 bit e che la versione del

Sito ASRock: http://www.asrock.com/Feature/SmartView/index.asp

14. ASRock XFast USB può accelerare le prestazioni del dispositivo

d’archiviazione USB. Le prestazioni dipendono dalle proprietà del

15. Anche se questa motherboard offre il controllo stepless, non si consiglia

di effettuare l’overclocking. Frequenze del bus del processore diverse

da quelle raccomandate possono causare instabilità al sistema o danni

al processore e alla scheda madre.

16. Se il processore si surriscalda, il sistema si chiude automaticamente.

Prima di riavviare il sistema, assicurarsi che la ventolina CPU della

scheda madre funzioni correttamente; scollegare e ricollegare il cavo

1.3 Setup dei Jumpers1.3 Setup dei Jumpers

1.3 Setup dei Jumpers1.3 Setup dei Jumpers

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i

jumper. Quando il ponticello è posizionato

sui pin, il jumper è “CORTOCIRCUITATO”.

Se sui pin non ci sono ponticelli, il jumper

è “APERTO”. L’illustrazione mostra un

jumper a 3 pin in cui il pin1 e il pin2 sono

“CORTOCIRCUITATI” quando il ponticello è

posizionato su questi pin.

Jumper Settaggio del Jumper

Resettare la CMOS (CLRCMOS1, jumper a 2 pin)(vedi p.2 Nr. 12) Nota: CLRCMOS1 consente di pulire i dati nella CMOS. I dati nella CMOS includono

informazioni del setup del sistema, come per esempio la password di sistema,

la data, l’ora, e i parametri del setup di sistema. Per pulire I parametri di sistema

e resettare ai parametri di default, spegnere il computer e scollegare

l’alimentatore, poi collegare il jumper sul CLRCMOS1 per 5 secondi. CORTOCIRCUITATO APERTO jumper a 2 pin

d’alimentazione. Per migliorare la dissipazione del calore, ricordare di

applicare l’apposita pasta siliconica tra il processore e il dissipatore

quando si installa il sistema.

17. EuP, che sta per Energy Using Product (Prodotto che consuma energia)

, era una normativa emanata dall’Unione Europea che definiva il

consumo energetico del sistema completo. In base all’EuP,

l’alimentazione totale del sistema completo deve essere inferiore a 1,00

W quando è spento. Per soddisfare la norma EuP sono necessari un

alimentatore e una scheda elettrica predisposti EuP. In base ai

suggerimenti Intel l’alimentatore predisposto EuP deve soddisfare lo

standard secondo cui l’efficienza energetica in standby di 5 v è più alta

del 50% con un consumo di corrente di 100 mA. Per la scelta di

un’alimentatore predisposto EuP consigliamo di verificare ulteriori

dettagli con il produttore.5757

ASRock G41MH/USB3 R2.0 Motherboard

1.4 Collettori e Connettori su Scheda1.4 Collettori e Connettori su Scheda

1.4 Collettori e Connettori su Scheda1.4 Collettori e Connettori su Scheda

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON

installare cappucci per jumper su questi collettori e connettori.

L’installazione di cappucci per jumper su questi collettori e connettori

provocherà danni permanenti alla scheda madre!

Floppy disk (33-pin FLOPPY1)(vedi p.2 Nr. 23) Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

Connettore IDE primario (Blu) (39-pin IDE1, vedi p.2 Nr. 9) Connettore blu Connettore nero

alla schedamadre all’hard disk drive

Cavo ATA 66/100 a 80 Pin

Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori

Connettori Serial ATAII Questi quattro connettori Serial (SATAII_1: vedi p.2 Nr. 16) ATA (SATAII) supportano le(SATAII_2: vedi p.2 Nr. 15) periferiche di archiviazione(SATAII_3: vedi p.2 Nr. 13) HD SATA o SATAII per le(SATAII_4: vedi p.2 Nr. 14) funzioni di archiviazione interna. ATAII (SATAII) suppo-

rtano cavi SATAII per dispositivi

di memoria interni. L’interfaccia

SATAII attuale permette velocità

di trasferimento dati fino a

Cavi dati Serial ATA (SATA) Entrambe le estremità del cavo (Opzionale) dati SATA possono collegarsi all’hard disk SATA / SATAII o al

connettore SATAII sulla scheda

Connettori audio interni Permettono di ricevere input

(4-pin CD1) stereo audio da fonti di

(CD1: vedi p.2 Nr. 27) suono come CD-ROM, DVD -

ROM,TV tuner, o schede

Collettore USB 2.0 Oltre alle due porte USB 2.0

(9-pin USB6_7) predefinite nel pannello I/O, la

(vedi p.2 No. 19) scheda madre dispone di due

intestazioni USB 2.0. Ciascuna

intestazione USB 2.0 supporta

(9-pin USB4_5) due porte USB 2.0.

Collettore porta stampante Questa è un’interfaccia per il

(LPT1 25 pin) cavo porta stampante che

(vedi p.2 No. 22) consente di collegare, con

comodità, dispositivi di stampa.

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1) moduli ad infrarossi optional

(vedi p.2 Nr. 21) per la trasmissione e la

ricezione senza fili.

Questo connettore supporta un

sistema Trusted Platform Module

(TPM), che può archiviare in

sicurezza chiavi, certificati

digitali, password e dati. Un

sistema di TPM aiuta anche a

migliorare la sicurezza di rete,

protegge le identità digitali e

garantisce l’integrità della

ASRock G41MH/USB3 R2.0 Motherboard

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1) diverse funzioni di sistema

(vedi p.2 Nr. 17) pannello frontale.

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Definition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far

(vedi p.2 Nr. 1) combaciare il filo nero al pin

Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai

(4-pin CHA_FAN1) corrispondenti connettori

(vedi p.2 Nr. 8) facendo combaciare il cavo

nero col pin di terra.

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di

funzionare anche senza la funzione di controllo della velocità della ventola.

Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola

CPU su questa scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Connettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione ATX a questo

(vedi p.2 Nr. 6) connettore.

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un connettore

elettrico ATX a 24 pin, ma può funzionare lo stesso se si adotta

un alimentatore ATX a 20 pin. Per usare l’alimentatore ATX a 20 pin,

collegare l’alimentatore con il Pin 1 e il Pin 13.

Connettore ATX 12V È necessario collegare una

(4-pin ATX12V1) alimentazione con spinotto da

(vedi p.2 Nr. 2) 12V ATX a questo connettore

in modo che possa fornire

energia sufficiente. In caso

contrario l’unità non si avvia.

Collettore porta COM Questo collettore porta COM è

(9-pin COM1) utilizzato per supportare il

(vedi p.2 Nr. 24) modulo porta COM.6161

ASRock G41MH/USB3 R2.0 Motherboard

2. Informazioni sul BIOS2. Informazioni sul BIOS

2. Informazioni sul BIOS2. Informazioni sul BIOS

2. Informazioni sul BIOS La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il

computer, premi <F2> durante il Power-On-Self-Test (POST) della Setup utility del

BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup

dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto

di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del

BIOS, fare riferimento al Manuale dell’Utente (PDF file) contenuto nel cd di

3. Software di supporto e informazioni3. Software di supporto e informazioni

3. Software di supporto e informazioni3. Software di supporto e informazioni

3. Software di supporto e informazioni

su CD Questa scheda madre supporta vari sistemi operativi Microsoft

64-bit / XP / XP 64-bit. Il CD di supporto a corredo della scheda

madre contiene i driver e utilità necessari a potenziare le caratteristiche della scheda.

Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel

computer, apparirà automaticamente il Menù principale. Se il Menù principale non

appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di

supporto e cliccare due volte per visualizzare i menù.

ASRock G41MH/USB3 R2.0 Motherboard

1.4 Conectores1.4 Conectores

1.4 Conectores1.4 Conectores
