MANUALE UTENTE N68VGS3 FX ASROCK

Grazie per aver scelto una scheda madre ASRock N68-VGS3 FX / N68-VS3 FX, una

scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni

eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della

qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione

alla motherboard e la guida passo-passo all’installazione. Informazioni più dettagliate

sulla motherboard si possono trovare nel manuale per l’utente presente nel CD di supporto. Le specifiche della scheda madre e il software del BIOS possonoessere aggiornati, pertanto il contenuto di questo manuale puòsubire variazioni senza preavviso. Nel caso in cui questo manuale siamodificato, la versione aggiornata sarà disponibile sul sito diASRock senza altro avviso. Sul sito ASRock si possono anche trovarele più recenti schede VGA e gli elenchi di CPU supportate.ASRock website http://www.asrock.comSe si necessita dell’assistenza tecnica per questa scheda madre,visitare il nostro sito per informazioni specifiche sul modello che sista usando.www.asrock.com/support/index.asp 1.11.1

Contenuto della confezioneContenuto della confezione

Contenuto della confezioneContenuto della confezione

Contenuto della confezione

Scheda madre ASRock N68-VGS3 FX / N68-VS3 FX

(Micro ATX Form Factor: 8.5-in x 7.0-in, 21.6 cm x 17.8 cm)

Guida di installazione rapida ASRock N68-VGS3 FX / N68-VS3 FX CD di supporto ASRock N68-VGS3 FX / N68-VS3 FX Due cavo dati Serial ATA (SATA) (Opzionale)

Piattaforma - Micro ATX Form Factor: 8.5-in x 7.0-in, 21.6 cm x 17.8 cm

Processore - Supporto di processori Socket AM3+

- Supporto di processori Socket AM3: AMD Phenom

X3 / X2 (fatta eccezione per 920 / 940) / Athlon II X4 / X3 / X2 /

Sempron (vedi ATTENZIONE 1)

- CPU Otto-Core Ready

- Supporto UCC (Unlock CPU Core) (vedi ATTENZIONE 2)

- Supporto DDR3 1600/1333/1600/800 non-ECC, momoria senza

buffer (vedi ATTENZIONE 5)

- Capacità massima della memoria di sistema: 16GB

Slot di - 1 x slot PCI Express x16

espansione - 1 x slot PCI VGA su scheda - Scheda NVIDIA

GeForce 7025 grafica integrata

- VGA DX9.0, Pixel Shader 3.0

- Memoria massima condivisa 256MB (vedi ATTENZIONE 7)

- Supporta D-Sub con risoluzione massima fino a 1920x1440 @

I/O - 1 x Porta PS/2 per tastiera

- 4 x Porte USB 2.0 già integrate4949

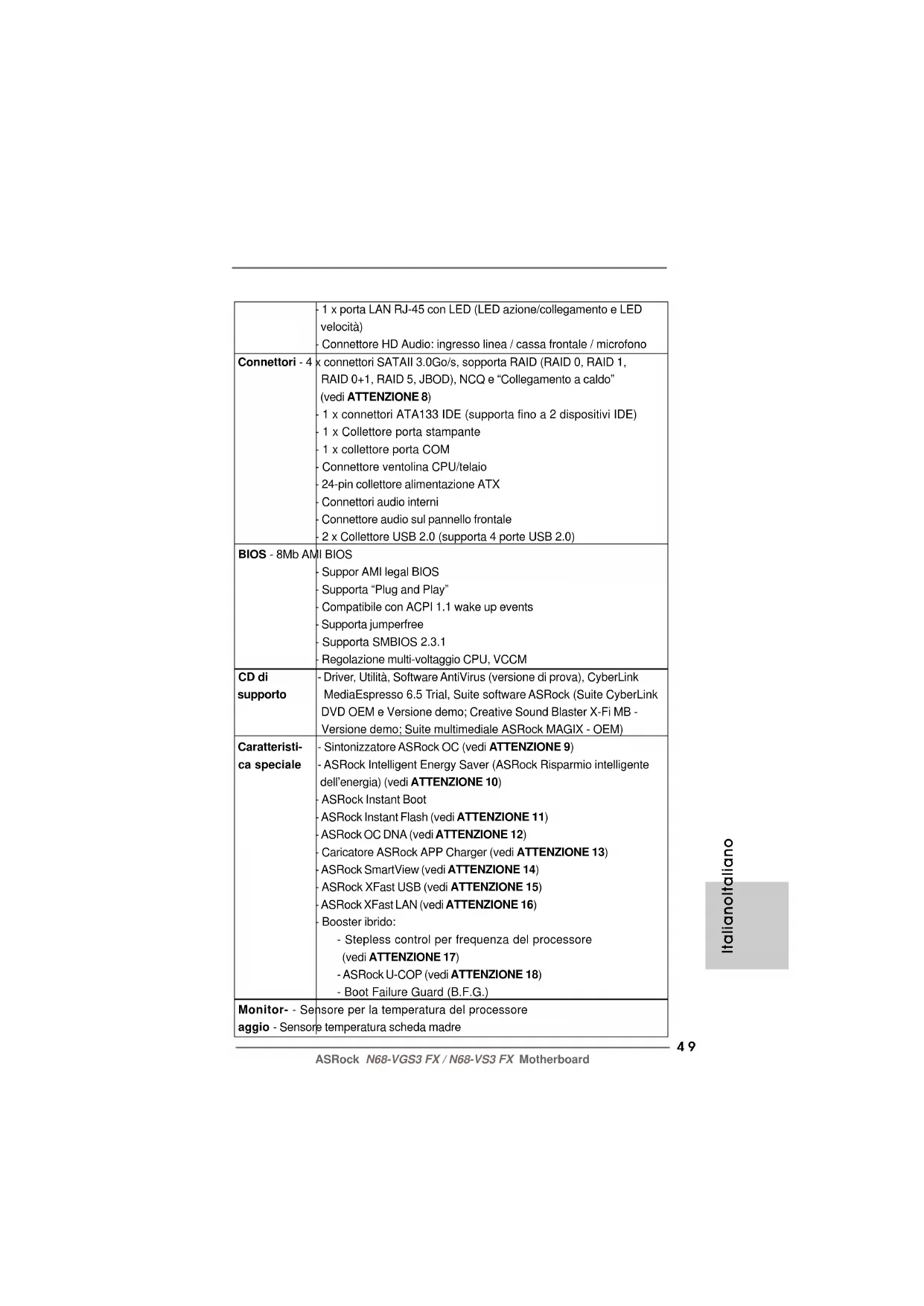

- 1 x porta LAN RJ-45 con LED (LED azione/collegamento e LED

- Connettore HD Audio: ingresso linea / cassa frontale / microfono

RAID 0+1, RAID 5, JBOD), NCQ e “Collegamento a caldo”

- 1 x connettori ATA133 IDE (supporta fino a 2 dispositivi IDE)

- 1 x Collettore porta stampante

- 1 x collettore porta COM

- Connettore ventolina CPU/telaio

- 24-pin collettore alimentazione ATX

- Connettori audio interni

- Connettore audio sul pannello frontale

- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)

- Regolazione multi-voltaggio CPU, VCCM CD di - Driver, Utilità, Software AntiVirus (versione di prova), CyberLink

DVD OEM e Versione demo; Creative Sound Blaster X-Fi MB -

Caratteristi- - Sintonizzatore ASRock OC (vedi ATTENZIONE 9)

dell’energia) (vedi ATTENZIONE 10)

- ASRock Instant Boot

- ASRock Instant Flash (vedi ATTENZIONE 11)

- ASRock OC DNA (vedi ATTENZIONE 12)

- Caricatore ASRock APP Charger (vedi ATTENZIONE 13)

- ASRock SmartView (vedi ATTENZIONE 14)

- ASRock XFast USB (vedi ATTENZIONE 15)

- ASRock XFast LAN (vedi ATTENZIONE 16)

- Stepless control per frequenza del processore

(vedi ATTENZIONE 17)

- ASRock U-COP (vedi ATTENZIONE 18)

- Boot Failure Guard (B.F.G.)

Monitor- - Sensore per la temperatura del processore

aggio - Sensore temperatura scheda madre

1. Questa scheda madre supporta CPU fino a 95W. Visitate il nostro sito

Internet per avere l’elenco delle CPU supportate.

http://www.asrock.com

2. La funzione UCC (Unlock CPU Core, Sblocca CPU Core) semplifica

l’attivazione della CPU AMD. È una semplice voce d’attivazione delle

opzioni BIOS chiamata “ASRock UCC” che permette di sbloccare il core

CPU extra per sfruttare un’immediata accelerazione delle prestazioni.

Quando la funzione UCC è abilitata, la CPU dual-core o triple-core CPU

aumenta alla velocità di una CPU quad-core, ed alcune CPU, includendo

le quad-core, possono anche aumentare le dimensioni della cache L3 fino

a 6MB, e questo significa che le prestazioni CPU sono migliorate ad un

prezzo conveniente. Si prega di notare che la funzione UCC è supportata

solo da CPU AM3/AM3+; inoltre, non tutte le CPU AM3/AM3+ supportano

questa funzione perché il core nascosto (hidden) di alcune CPU

potrebbe non funzionare in modo appropriato.

3. Questa scheda madre supporta la tecnologia overclocking “slegata”.

Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 21.

4. Questa scheda madre supporta la tecnologia Dual Channel Memory.

Prima di implementare la tecnologia Dual Channel Memory, assicurarsi di

leggere la guida all’installazione dei moduli di memoria, a pagina 13, per

seguire un’installazione appropriata.

5. Il fatto che la velocità della memoria da 1600MHz sia supportata o

meno, dipende dagli AM3/AM3+ CPU utilizzati. Se si desidera adottare

il modulo di memoria DDR3 1600 su questa scheda madre, fare

riferimento all’elenco delle memorie supportate nel nostro sito web

per scoprire quali sono i moduli compatibili.

Sito web ASRock http://www.asrock.com

AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche

la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Overclocking

Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può

influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle

periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi

non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.

Hardware - Indicatore di velocità per la ventola del processore

- Indicatore di velocità per la ventola di raffreddamento

- Ventola CPU silenziosa

- Voltaggio: +12V, +5V, +3.3V, Vcore

Certificazioni - FCC, CE, WHQL

* Per ulteriori informazioni, prego visitare il nostro sito internet:

http://www.asrock.com5151

6. A causa delle limitazioni del sistema operativo, le dimensioni effettive

della memoria possono essere inferiori a 4GB per l’accantonamento

riservato all’uso del sistema sotto Windows

OS con CPU 64-bit, non c’è tale limitazione.

7. La dimensione massima della memoria condivisa viene stabilita dal

venditore del chipset ed e‘ soggetta a modificazioni. Prego fare

riferimento al sito internet NVIDIA

per le ultime informazioni.

8. Prima di installare il disco rigido SATAII con il connettore SATAII,

leggere la “Guida per la configurazione del disco rigido SATAII” a

pagina 24 del “Manuale utente” nel CD in dotazione in modo da poter

predisporre il disco rigido SATAII per la modalità SATAII. È anche

possibile connettere il disco rigido SATA direttamente al connettore

9. Si tratta di uno strumento di sicronizzazione ASRock di face uso in

grado di implementare il controllo del sistema tramite la funzione di

hardware monitor e sincronizzare le Vostre unita‘ hardware per

ottenere la migliore prestazione in Windows

. Prego visitare il nostro

sito Internet per ulteriori dettagli circa l‘uso del Sintonizzatore ASRock

ASRock website: http://www.asrock.com

10. Grazie ad un innovative hardware proprietario ed alla progettazione

specifica del software, Intelligent Energy Saver (Risparmio intelligente

dell’energia), è una tecnologia rivoluzionaria che consente di realizzare

risparmi energetici senza pari. Il regolatore di tensione è in grado di

ridurre il numero di fasi in uscita in modo da migliorare l’efficienza

quando i nuclei della CPU sono inattivi. In alter parole, permette di

realizzare risparmi energetica senza pari e di migliorare l’efficienza

energetica senza ridurre le prestazioni del computer. Per usare la

funzione Intelligent Energy Saver (Risparmio intelligente

dell’energia), attivare l’opzione Cool ‘n’ Quiet nella configurazione

avanzata del BIOS. Si prega di visitare il nostro sito Internet per le

procedure di funzionamento dell’Intelligent Energy Saver (Risparmio

intelligente dell’energia).

Sito Internet di ASRock: http://www.asrock.com

11. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash

ROM. Questo comodo strumento d’aggiornamento del BIOS permette

di aggiornare il sistema BIOS senza accedere a sistemi operativi come

. Con questa utilità, si può premere il tasto <F6>

durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad

ASRock Instant Flash. Avviare questo strumento e salvare il nuovo file

BIOS nell’unità Flash USB, dischetto (disco floppy) o disco rigido; poi si

può aggiornare il BIOS con pochi clic, senza preparare altri dischetti

(dischi floppy) o altre complicate utilità Flash. Si prega di notare che

l’unità Flash USB o il disco rigido devono usare il File System FAT32/

12. Il nome stesso del software – OC DNA – dice di cosa è capace. OC DNA, una utilità esclusiva sviluppata da ASRock, fornisce un modo

comodo per registrare le impostazioni OC e condividerle con gli altri.

Aiuta a salvare le registrazioni di overclocking nel sistema operativo e

semplifica la complicata procedura di registrazione delle impostazioni

di overclocking. Con OC DNA, puoi salvare le impostazioni OC come

un profilo da condividere con gli amici! I tuoi amici possono scaricare il

profilo OC sul loro sistema operativo per ottenere le tue stesse

impostazioni OC! Si prega di notare che il profilo OC può essere

condiviso e modificato solo sulla stessa scheda madre.

13. Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,

come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione

meravigliosa: ASRock APP Charger. Basta installare il driver APP Charger per caricare l’iPhone più rapidamente rispetto al computer, con

una velocità maggiore del 40%. ASRock APP Charger permette di

caricare simultaneamente molti dispositivi Apple in modo rapido e

supporta anche il caricamento continuato quando il PC accede alla

modalità di Standby (S1), Sospensione su RAM (S3), Ibernazione (S4) o

Spegnimento (S5). Una volta installato il driver APP Charger si otterranno

prodigi e comodità mai avuti prima.

Sito ASRock: http://www.asrock.com/Feature/AppCharger/index.asp

14. SmartView, una nuova funzione del browser Internet, è la pagina

d’avvio intuitiva di IE che combina i siti visitati più spesso, la

cronologia, gli amici di Facebook ed i Feed News in tempo reale in

una veduta migliorata per un’esperienza più personale di Internet. Le

schede madre ASRock hanno in dotazione esclusiva l’utilità

SmartView che aiuta a stare in contatto con gli amici mentre si è in

movimento. Per usare la funzione SmartView, assicurarsi che la

versione del sistema operativo sia Windows

64 bit e che la versione del browser sia IE8.

Sito ASRock: http://www.asrock.com/Feature/SmartView/index.asp

15. ASRock XFast USB può accelerare le prestazioni del dispositivo

d’archiviazione USB. Le prestazioni dipendono dalle proprietà del

16. ASRock XFast LAN offre un accesso a Internet piu veloce, che

compren-de i seguenti benefi ci. Priorita alle applicazioni LAN: e

possibile confi gu-rare la priorita assegnata alle applicazioni in modo

ideale e/o aggiungere nuovi programmi. Minore latenza nei giochi:

dopo avere impostato la priorita dei giochi su un livello piu alto, la

latenza dei giochi puo essere minore. Confi gurazione del traffi co: e

possibile seguire video HD su Youtube e scaricare fi le

contemporaneamente. Analisi in tempo reale dei dati: grazie alla fi

nestra di stato, e possibile riconoscere con facilita quali dati si

stanno trasferendo in streaming.5353

17. Anche se questa motherboard offre il controllo stepless, non si

consiglia di effettuare l’overclocking. L’uso di frequenze diverse da

quelle raccomandate per il bus CPU possono provocare l’instabilità

del sistema o danneggiare la CPU.

18. Se il processore si surriscalda, il sistema si chiude automaticamente.

Prima di riavviare il sistema, assicurarsi che la ventolina CPU della

scheda madre funzioni correttamente; scollegare e ricollegare il cavo

d’alimentazione. Per migliorare la dissipazione del calore, ricordare di

applicare l’apposita pasta siliconica tra il processore e il dissipatore quando

si installa il sistema.5454

Italiano CORTOCIRCUITATO APERTO 1.3 Setup dei Jumpers1.3 Setup dei Jumpers

1.3 Setup dei Jumpers1.3 Setup dei Jumpers

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jumper.

Quando il ponticello è posizionato sui pin, il jumper

è “CORTOCIRCUITATO”. Se sui pin non ci sono

ponticelli, il jumper è “APERTO”. L’illustrazione

mostra un jumper a 3 pin in cui il pin1 e il pin2 sono

“CORTOCIRCUITATI” quando il ponticello è

posizionato su questi pin.

Jumper Settaggio del Jumper

PS2_USB_PWR1 Cortocircuitare pin2, pin3 per (vedi p.2 item 1) settare a +5VSB (standby) e abilitare PS/2 o USB01/23 wake

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di

corrente in standby sarà maggiore.

USB_PWR2 Cortocircuitare pin2, pin3 per (vedi p.2 item 3) settare a +5VSB (standby) e abilitare USB4_5/6_7 wake up

Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di

corrente in standby sarà maggiore.

Resettare la CMOS (CLRCMOS1)(vedi p.2 item 15) Nota: CLRCMOS1 permette di cancellare i dati presenti nel CMOS. I dati del CMOS

comprendono le informazioni di configurazione quali la password di sistema,

data, ora, e i parametri di configurazione del sistema. Per cancellare e

ripristinare i parametri del sistema, spegnere il computer e togliere il cavo di

alimentazione dalla presa di corrente. Dopo aver lasciato trascorrere 15

secondi, utilizzare un cappuccio jumper per cortocircuitare i pin 2 e 3 su

CLRCMOS1 per 5 secondi. Dopo aver cortocircuitato il jumper Clear CMOS

jumper, togliere il terminatore jumper. Non cancellare la CMOS subito dopo

aver aggiornato il BIOS. Se è necessario cancellare la CMOS una volta

completato l’aggiornamento del BIOS, è necessario riavviare prima il sistema,

e poi spegnerlo prima di procedere alla cancellazione della CMOS.

ASRock N68-VGS3 FX / N68-VS3 FX Motherboard

1.4 Connettori1.4 Connettori

1.4 Connettori1.4 Connettori

I connettori NON sono jumpers. NON COLLOCARE i ponticelli sui

connettori. Installando dei cappucci a ponticello sui connettori si

causeranno danni permanenti alla scheda madre!

Connettori Descrizione dei connettori

Connettore IDE primario (blu) (39-pin IDE1, vedi p.2 Nr. 6) Connettore blu Connettore nero

alla schedamadre all’hard disk drive

Cavo ATA 66/100/133 a 80 Pin

Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori

Connettori Serial ATAII Questi quattro connettori Serial (SATAII_1 (PORT 0.0): ATA (SATAII) supportano levedi p.2 Nr. 12) periferiche di archiviazione(SATAII_2 (PORT 0.1): HD SATA o SATAII per levedi p.2 Nr. 9) funzioni di archiviazione(SATAII_3 (PORT 1.0): interna. ATAII (SATAII) suppo-vedi p.2 Nr. 11) rtano cavi SATAII per dispositivi(SATAII_4 (PORT 1.1): di memoria interni. L’interfacciavedi p.2 Nr. 10) SATAII attuale permette velocità di trasferimento dati fino a

Cavi dati Serial ATA (SATA) Entrambe le estremità del cavo (Opzionale) dati SATA possono collegarsi all’hard disk SATA / SATAII o al

connettore SATAII sulla scheda

Collettore porta stampante Questa è un’interfaccia per il

(LPT1 25 pin) cavo porta stampante che

(vedi p.2 No. 18) consente di collegare, con

comodità, dispositivi di stampa.

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1) connessione facile e controllo

(vedi p.2 item 23) dei dispositivi audio.

Collettore USB 2.0 Oltre alle quattro porte USB 2.0

(9-pin USB6_7) predefinite nel pannello I/O, la

(vedi p.2 No. 7) scheda madre dispone di due

intestazioni USB 2.0. Ciascuna

intestazione USB 2.0 supporta

(9-pin USB4_5) due porte USB 2.0.

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione

HDA (High Definition Audio) per far sì che questa operi in modo corretto.

Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

del pannello anteriore, come indicato di seguito:

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

Connettore del panello Questo connettore accoglie

frontale diverse funzioni del pannello

(9-pin PANEL1) frontale.

Connettore ventolina CPU Collegare il cavo della ventolina

(4-pin CPU_FAN1) CPU a questo connettore e far

(vedi p.2 item 2) combaciare il filo nero al pin

Connettore ventolina telaio Collegare il cavo della ventolina

(3-pin CHA_FAN1) telaio a questo connettore e far

(vedi p.2 item 19) combaciare il filo nero al pin

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1) questo collettore.

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di

funzionare anche senza la funzione di controllo della velocità della ventola.

Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola

CPU su questa scheda madre, collegarla ai piedini 1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Collettore alimentazione ATX Collegare la sorgente

(24-pin ATXPWR1) d’alimentazione ATX a questo

(vedi p.2 item 26) collettore.

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un connettore

elettrico ATX a 24 pin, ma può funzionare lo stesso se si

adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore

ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.

ASRock N68-VGS3 FX / N68-VS3 FX Motherboard

Connettore ATX 12V È necessario collegare una

(4-pin ATX12V1) alimentazione con spinotto da

(vedi p.2 item 24) 12V ATX a questo connettore

in modo che possa fornire

energia sufficiente. In caso

contrario l’unità non si avvia.

Collettore porta COM Questo collettore porta COM è

(9-pin COM1) utilizzato per supportare il

(vedi p.2 Nr. 20) modulo porta COM.

2. Informazioni sul BIOS2. Informazioni sul BIOS

2. Informazioni sul BIOS2. Informazioni sul BIOS

2. Informazioni sul BIOS La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il

computer, premi <F2> durante il Power-On-Self-Test (POST) della Setup utility del

BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup

dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto

di reset sullo chassis del sistema. El BIOS Setup Utility es diseñádo “user-friendly”.

Es un programa guido al menu, es decir, puede enrollarse a sus varios su-menues

y elegir las opciones predeterminadas. Per informazioni più dettagliate circa il

Setup del BIOS, fare riferimento al Manuale dell’Utente (PDF file) contenuto nel cd

3. Software di supporto e informazioni3. Software di supporto e informazioni

3. Software di supporto e informazioni3. Software di supporto e informazioni

3. Software di supporto e informazioni

su CD Questa scheda madre supporta vari sistemi operativi Microsoft

64-bit / XP / XP 64-bit. Il CD di supporto a corredo della

scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche

della scheda. Inserire il CD di supporto nel lettore CD-ROM. Se la funzione

“AUTORUN” è attivata nel computer, apparirà automaticamente il Menù principale.

Se il Menù principale non appare automaticamente, posizionarsi sul file ASSETUP.

EXE nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menù.6060

ASRock N68-VGS3 FX / N68-VS3 FX Motherboard

1.4 Conectores1.4 Conectores

1.4 Conectores1.4 Conectores

1.4 Conectores1.4 Conectores

1.4 Conectores1.4 Conectores
